.......che dire sul Tiny Track: chiunque abbia fatto una ricerca in rete sa benissimo di cosa stiamo parlando, mentre per quei pochi che non sanno di cosa si tratta diremo che è un "accessorio" prodotto e realizzato dalla Byonics molto utile per chi si cimenta nell'attività APRS. Nello specifico questo progettino, abbinato ad un GPS e a un RTx veicolare o portatile, permette la trasmissione dei dati relativi al movimento del veicolo, così da poter seguire un mezzo mobile su una cartina di Ui-View o di Google Maps se si usa AGW-Tracker; parliamo quindi di RADIO LOCALIZZAZIONE. La versione qui proposta è la 1.4 (siamo già alla versione 4.0), che oltre ad essere la più facile da costruire è anche la più facile da programmare.

Questa versione non ha tantissimi "opitional" da attivare, ma è proprio per questo motivo che, a parer mio, è la versione più stabile in assoluto.

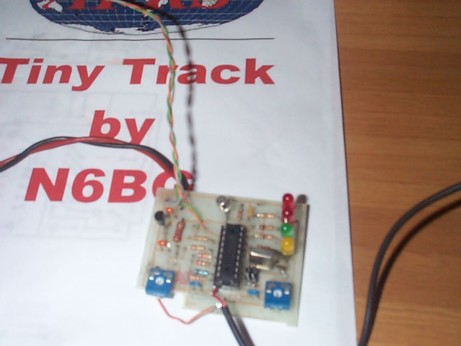

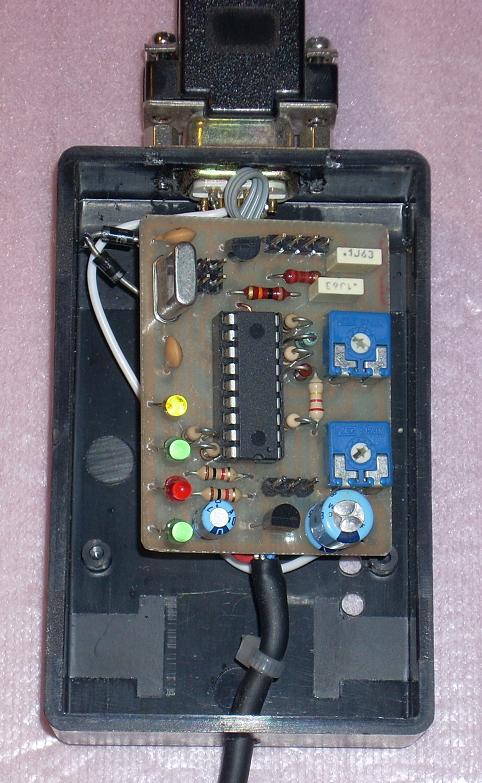

Quella che vedete nella fotografia sopra è la mia realizzazione home made della versione 1.0 del Tiny Trak, ma quella che vi propongo in questa pagina è la realizzazione di CAPUZZO Emiliano (versione 1.4), in arte CAPASO, del quale vi invito a visitare il sito perchè è una fonte preziosa di schemi e di ispirazione !!!

Dunque non mi dilungherò molto in spiegazioni e/o raccomandazioni, anche perchè visitando il sito di CAPASO avrete tutte le info che vi possono interessare, ma una sola precisazione è doverosa farla: il PIC che dovrete usare dovrà necessariamente essere un PIC da almeno 10 MHz, anzi direi proprio uno da 10 MHz, pena il mal funzionamento di tutto il circuito.

Lo schema elettrico si basa essenzialmente su un PIC e più precisamente l'oramai inflazionato 16F84 (che forse riuscite a trovarlo anche dal verduriere al mercato rionale).

Se seguite attentamente il progetto di Emiliano, farete un ottimo lavoro e il funzionamento è assicurato. Ovviamente dovrete necessariamente procurarvi un GPS che abbia un'uscita dati in formato NMEA 4800 bd. la manciata di componenti che dovrete acquistare per la realizzazione del Tinytrack ver 1.0 è la seguente.

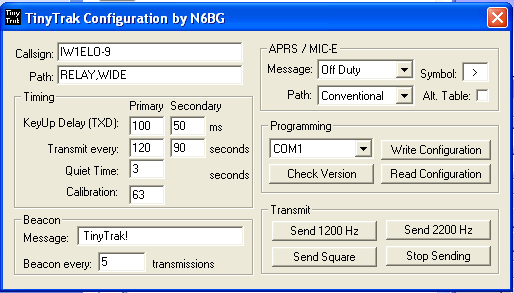

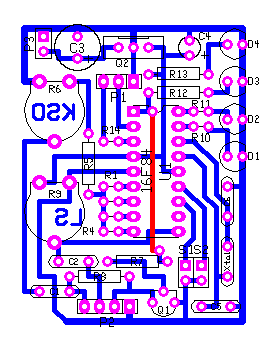

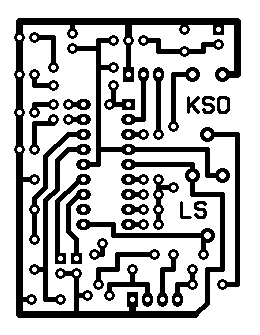

Non rimane che programmare il CIP. Scaricatevi il file tinytrakv14,e inserite nel PIC il file vergine "Tinytrak.hex". Per fare questa operazione potrete utilizzare un comunissimo programmatore di PIC/EPROM oppure l'ormai blasonato LUDIPIPO, che permetterà appunto di inizializzare il PIC con il FIRMWARE necessario ad accogliere la programmazione della nostra stazione mobile di radio localizzazione. Fatta questa operazione colleghiamo il TinyTrack al PC con un cavetto seriale, e eseguiamo il file "TinyTrakConfig.exe". Si aprirà una finestra come l'immagine di seguito riportata. Non dobbiamo cambiare tantissimi paramentri; sicuramente al posto di NOCALL in Callsign, metteremo il nostro QRZ con il SSID -9 (di solito si identificano così le stazioni mobili), mentre il Beacon lo lascierei stare ogni 5 minuti, poi vedete voi, aumentrlo genera solo più traffico sulla isofrequenza APRS (144.800 MHz per le VHF). Ci sarebbe un ultimo parametro da cambiare che è il Symbol; lasciando " > " otterrete il simbolino dell'automobile che verrà visionato come tale sui programmi utilizzati per il tracker APRS. Finita la modifica dei vari paramentri non vi simane che premere il pulsante WRITE CONFIGURATION e il vostro Tiny Trak sarà pronto per essere collegato al GPS e alla RADIO per trasmettere la posizione geografica.

Componenti	Descrizione

U1	PIC 16F84-10/P

Y1	10 MHz (quarzo)

Q1	BC337 Transistor NPN
Q2	78L05 Regolatore di tensione

R1	8,2 Kohm
R2	3,9 Kohm
R3	2 Kohm
R4-R10-R11-R12-R13	1 Kohm
R5	220 Kohm
R6-R9	10Kohm TRIMMER
R7-R14	10 Kohm
R8	2,2 Kohm

C1-C2-C3-C4	0,1 uF
C5-C5	22 pF

D1	LED Giallo
D2	LED Verde
D3-D4	LED Rosso
D5	1N4148

J1	DB9 connettore femmina
18 PIN	Porta Integrato 18 PIN (9+9)
