Progetto By  Rasberry IP  Beacon Monoscopio

Rasberry IP

Ciao come promesso per poter realizzare un mini Raspberry PI finalmente è arrivato dopo tanta attesa Covid, ieri il mio amico Nunzio IT9SAK me lo ha inviato, oggi ho lavorato alla programmazione per eseguire le immagini, tutto il sistema da fare e con Ubuntu per la programmazione all'interno della SD mini foto domani realizzo il sistema Beacon in ATV analogico in futuro DVB-T DVB-S

Il primo analisi sembra tutto difficile, ho utilizzato  questo articolo sistema come sperimentazione non ero sicuro ciò che stavo realizzando, grazie anche all'Autore Brian Jordan G4EWJ, vedendo il suo articolo cq-tv251 v2 sprint 2016, la realizzare questo sistema e grazie anche Nunzio IT9SAK mi ha spinto da realizzare  questo sistema con tanti monoscopio su una mini SD tutti varie monoscopi, la compilazione sembrava un po difficile, le impostazione un sistema qui spiego con introdurre le parti dei monoscopi, un po' difficile a capire tutto inglese, grazie anche un amico conosciuto da 2 anni Nico ON7NDR del  Belgio, mi ha dato la possibilità di capire il sistema sul Ubunto (linux) tutto scritto inglese no commet..

Add RCA output to a Pi Zero — The MagPi magazine (raspberrypi.org)

Da comprare Raspberry Pi Zero v1.3 - KUBII

____________________________________________________________________________________________________________________

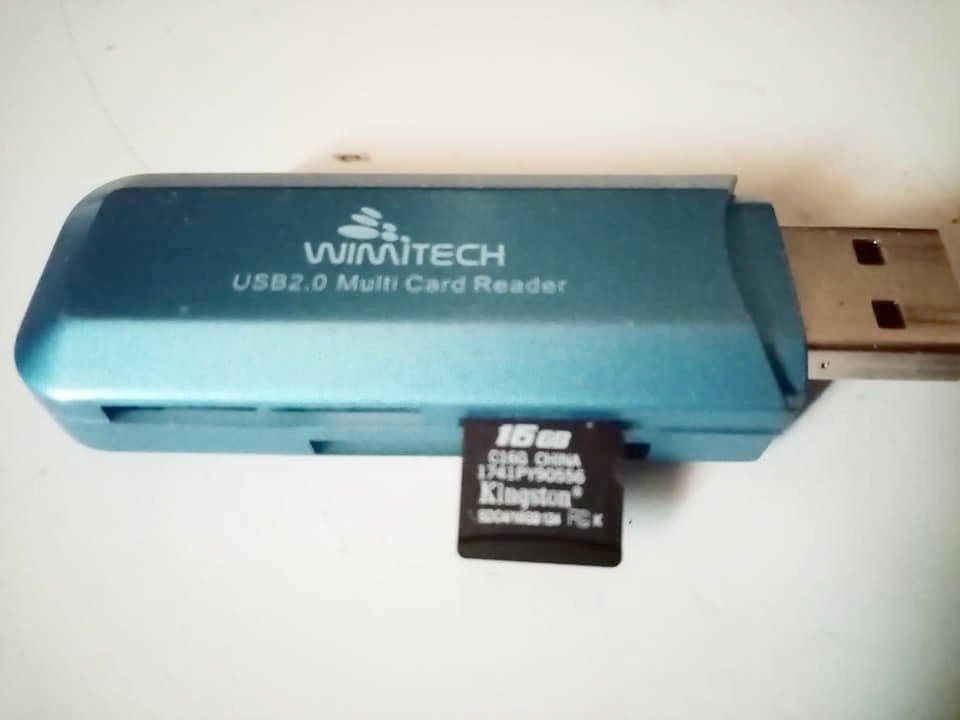

Le parti più significative per realizzare il sistema della compilazione del programma sulla mini SD-16-G di poter di caricare il programma da 7 Giga sul pc win7 ho win10 e per introdurre dentro mini SD usare il programma Download BalenaEtcher vi permette su una immagine la compilazione del programma  RPi Test Card - BATC Wiki

Download image monoscopio per caricare sulla mini SD16-g

Per questo download usare il mouse tasto destro ( Apri nuovo collegamento nuova scheda)

https://drive.google.com/file/

_______________________________________________________________________

Ecco come si presenta tutto il lavoro svolto della mia caricato sulla SD-16giga

Rasberry Ip monoscopio - YouTube

_______________________________________________________________________

Download BalenaEtcher

https://balenaetcher.eu/download-balenaetcher/

_______________________________

Una volta caricato il programma come fare!!! vedi alla fine cosa ho usato per la procedura di installazione sulla SD 16Giga  utilizzando Balena compilatore, adesso facciamo una  prova da visualizzare se tutto e stato caricato con il vostro Raspberry PI se tutto ok!!!!  prendiamo la mini SD16g, da visualizzare con il programma Ubuntu le parti di andare trovate vedrete i file originare come prova animata: Monoscopio   Un piccolo info dall'autore Brian G4EWJ  monoscopio ATV digitale.pdf

Attiviamo Ubunto ho altro sistema da Linux

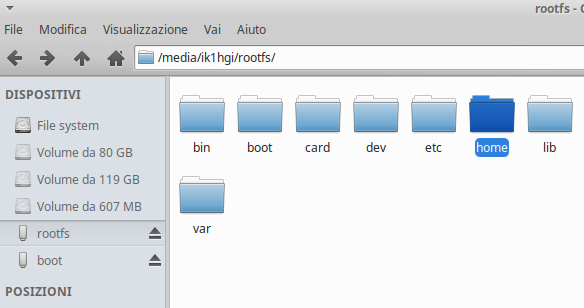

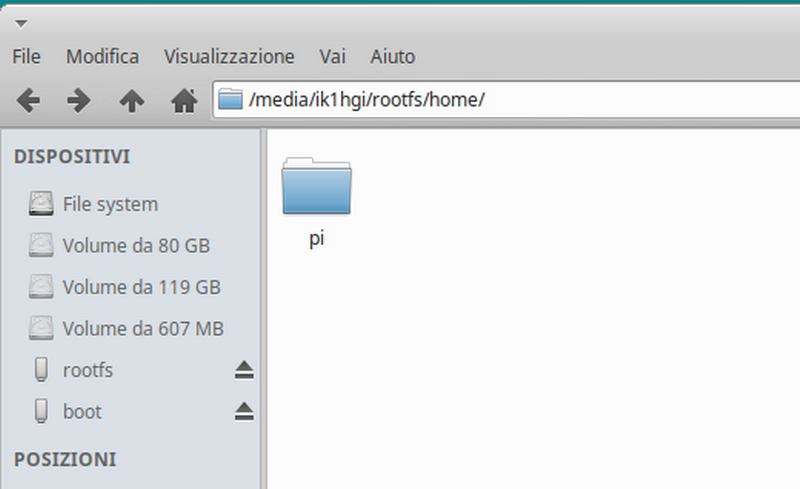

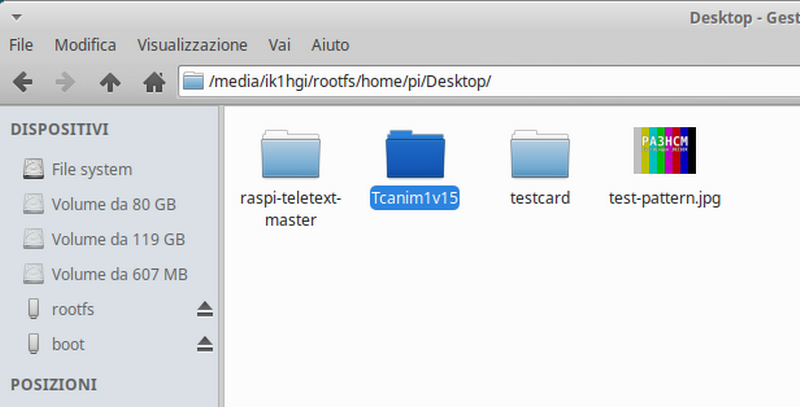

Andare ROOTFS  poi su HOMEE cliccare dentro una cartella PI ancora avanti cerare il file Tcanim1v15

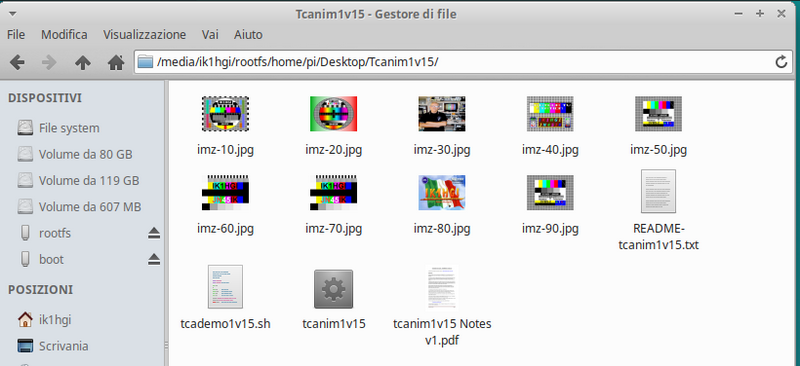

In questa cartella troviamo Tcademo1v15.sh da modificare con edito del Ubunto non da (CMD dos non funziona) editor interno Ubuntu si vede sulla foto una parte seleziona

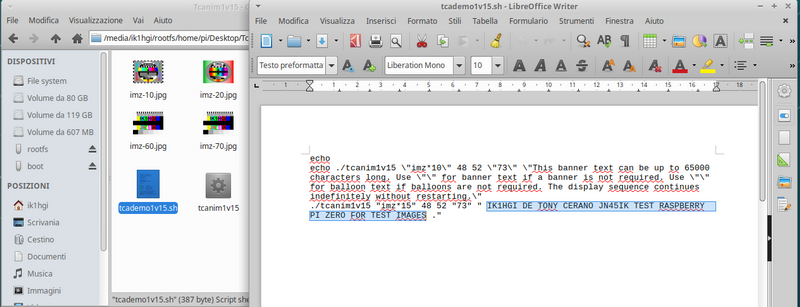

In questa immagine cartella troviamo Tcademo1v15.sh da modificare un editore di Ubunto non da (CMD dos non funziona) si vede sulla foto la parte seleziona in blu dove si inizia a scrivere, CERCHIAMO di stare attenti alle due parentesi ( " ) uno spazio qui e scrivere ciò che volete importate anche nella parte finale di non superare il punto e le doppia parentesi  ( . )( " )

Tcademo1v15.sh questa stringa sotto ho trascritto e la parte quando aprite il file si nota come questo scritta

echo
echo ./tcanim1v15 \"imz*10\" 48 52 \"73\" \"This banner text can be up to 65000 characters long. Use \"\" for banner text if a banner is not required. Use \"\" for balloon text if balloons are not required. The display sequence continues indefinitely without restarting.\"
./tcanim1v15 "imz*10" 48 52 "73" " This banner text can be up to 65000 characters long. Use \"\" for banner text if a banner is not required. Use \"\" for balloon text if balloons are not required. The display sequence continues indefinitely without restarting ." ________________________________________________________________________________

Qui cerchiamo di vedere bene e attenti, come vedi la mia scritta in blu e il mio commento fa parte del vostro info

echo
echo ./tcanim1v15 \"imz*10\" 48 52 \"73\" \"This banner text can be up to 65000 characters long. Use \"\" for banner text if a banner is not required. Use \"\" for balloon text if balloons are not required. The display sequence continues indefinitely without restarting.\"
./tcanim1v15 "imz*10" 48 52 "73" " IK1HGI JN45IK CERANO TEST RASPBERRY  ZERO FROM IMAGES

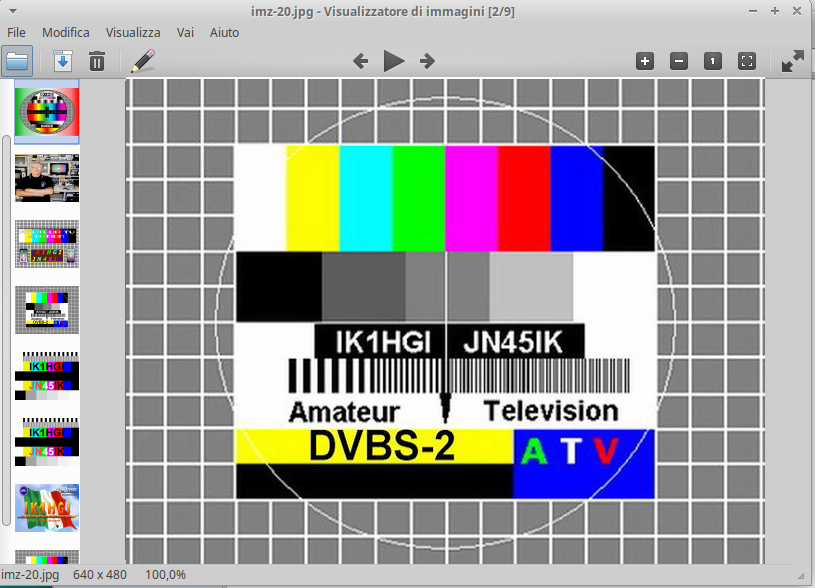

La sistemazione del piccoli monoscopi interno la cartella Tcanim1v15 troviamo dei demo qui possiamo preparare dei monoscopi da noi al nostro piacere attenzione non superare la quantità di 9 monoscopi tra qui la dimensione 640x480   risoluzione, questa e la sua dimensione non andare più alti definizione di qualità, sui immagini possamo avere dei piccoli intervalli modificando  ("imz*10" ) possiamo aumentare il minimo ( "imz*10" ) ( "imz*15" ) ( "imz*20" )

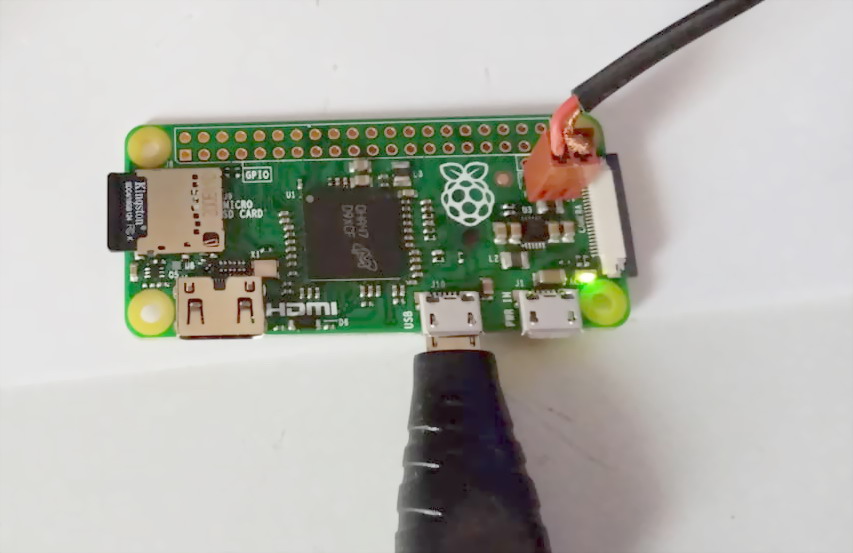

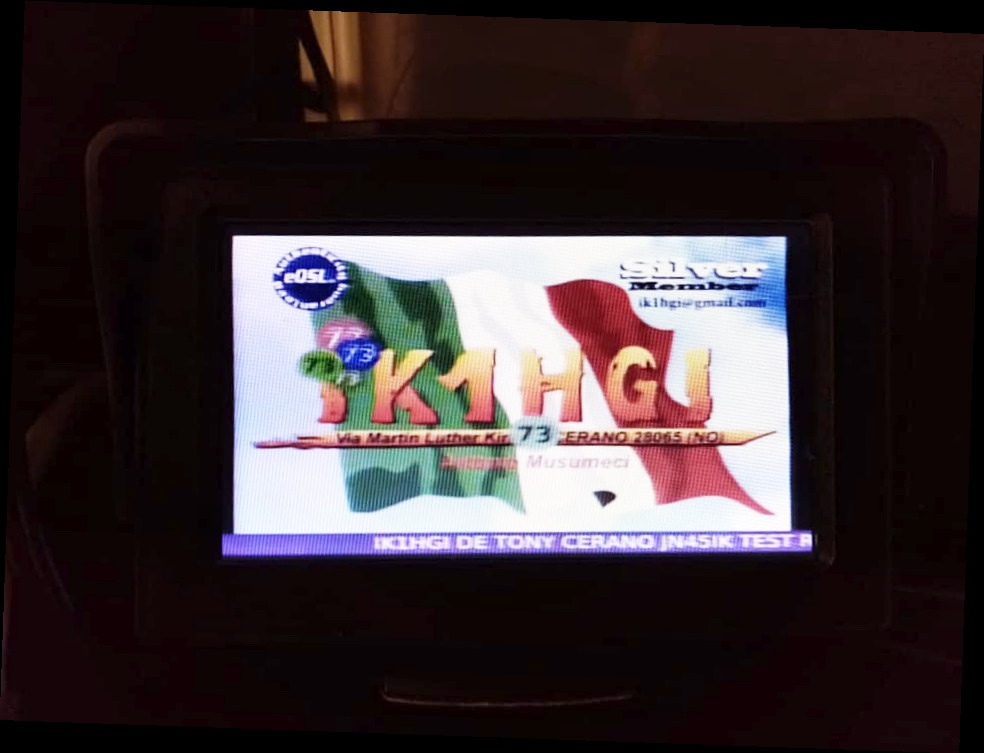

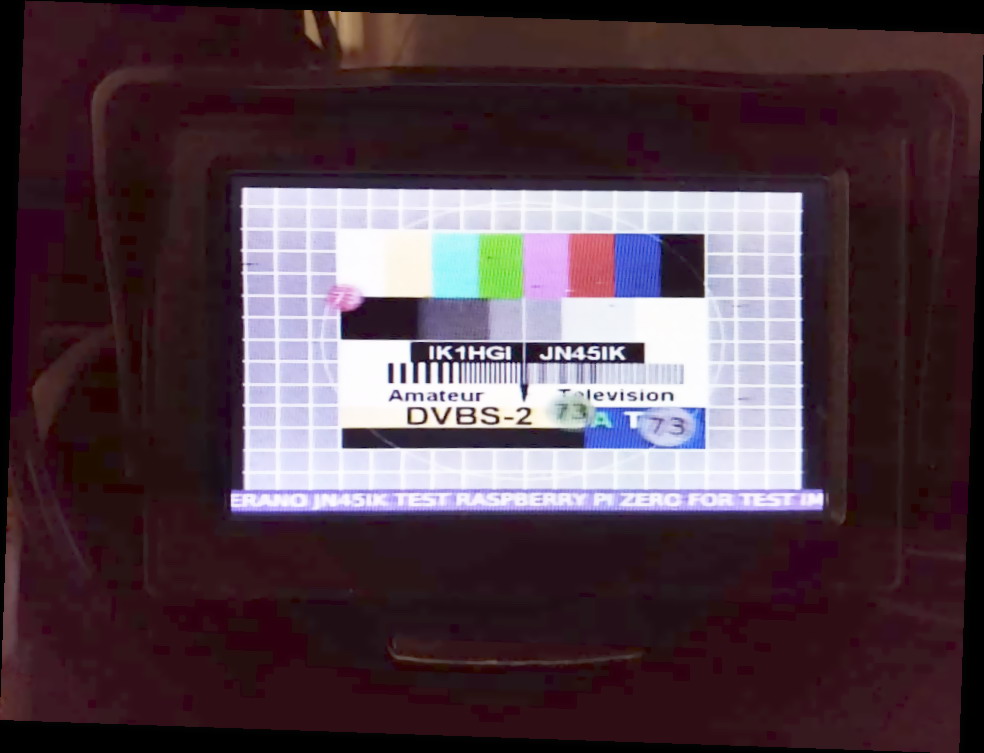

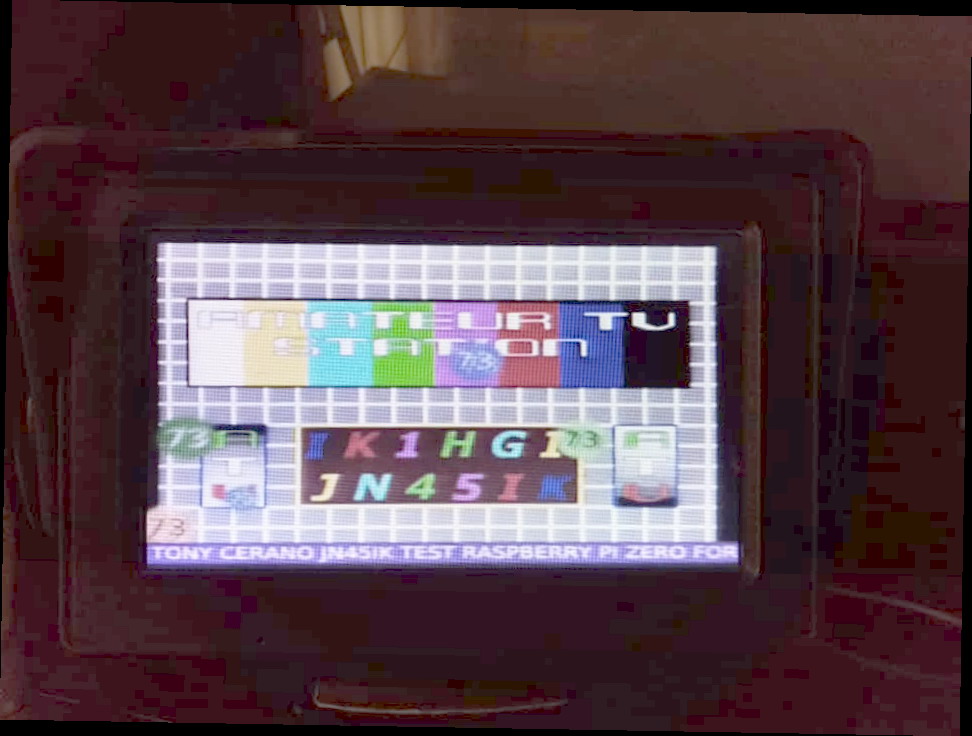

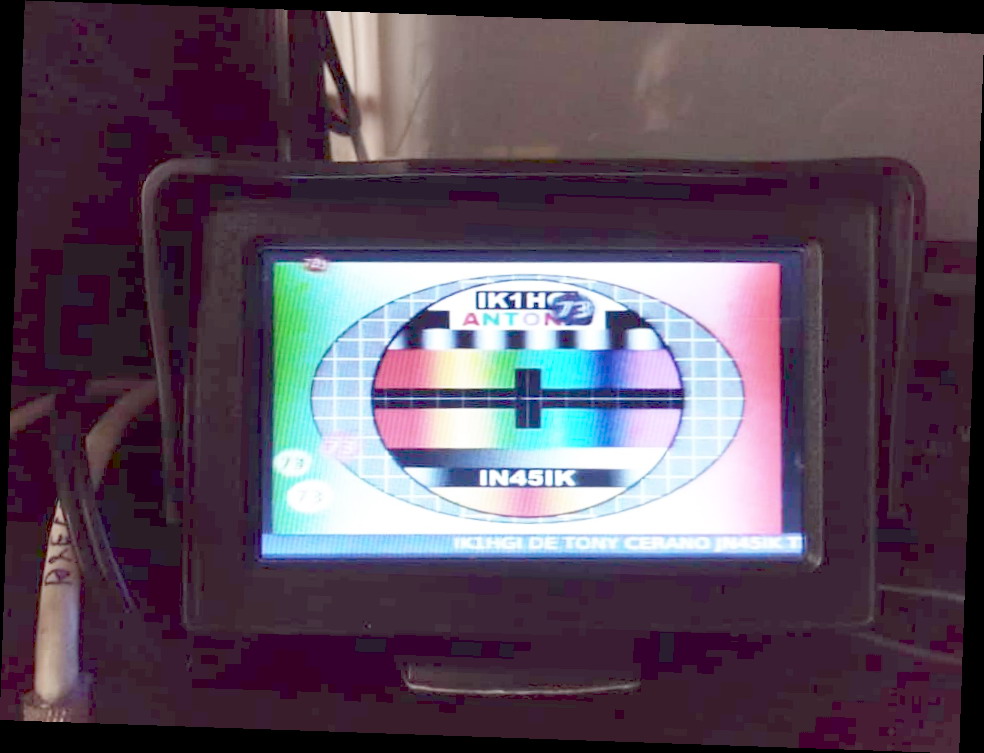

Sul lato desto del PI-Zero c'è scritto TV uscita RGB collegato ad un monitor per visualizzate uscita, anche il sistema si puo collegare input su una scheda acquisizione da vostro computer per ristrasmettere il segnale su una fonte Tx,una volta messo il programma dentro SD, inserisci sul Zero IP e di rivedere solo tutto originale del suo demo interno, dopo c'è da modificare interno come spego in questa pagina, esattamente tutte le modifiche da fare

Per poter copiare il programma monoscopio con Balena ho usato questo sistema come caricare e vedere internamente con il Ubuntu, tutto il sistema vene basato di realizzare le modifiche, una volta fatto le modifiche verrà messo sul PI-Zero e da visualizzare se non avete fatto errori come ho spiegato tutte immagini non si puoi sbagliare, siete state diventati esperi di poco avete fatto a questo punto siete una buona strada grande!!!!!

_____________________________________________________________

Tutto il tempo trascorso il periodo due mesi per dare
la possibilità di essere 100x100 che funziona dei vari test Locale

73 Tony IK1HGI
