Trasmettitore 136 Khz

WSPR OPERA-32 QRSS-10 QRSS-30

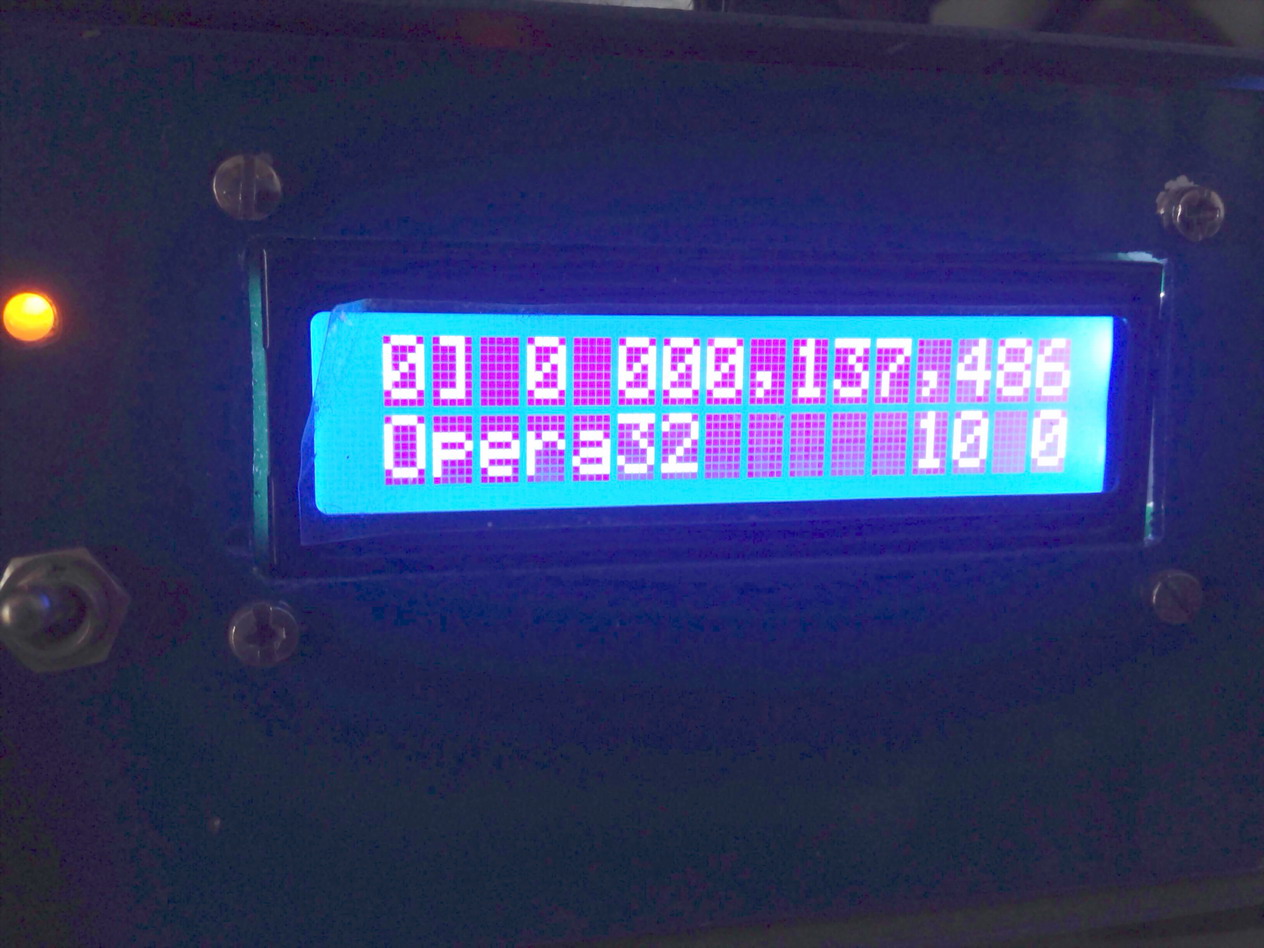

Con il mio QRPp Ultimate 3 utilizzo le LF qrss-10 opera32  TX 136.000 Khz
6 Ottobre 2016
 73 IK1HGI Antonio

472kHz.org

 http://www.472khz.org/pages/about-472-khz/countries.php

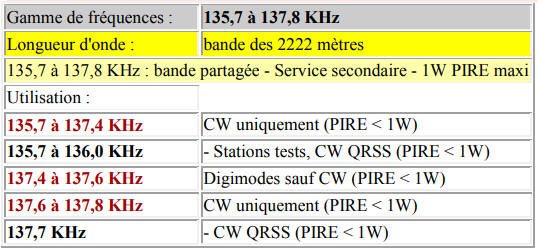

Piano banda HF regione 1 IARU accettato
alla riunione della regione IARU 1 a Sun City 2011


IARU Regione 1, insieme con le organizzazioni nazionali membro (in Svezia SSA),
ha elaborato un piano di banda comune. Il seguente piano di banda si applica alla Regione 1, che comprende Europa e Africa.

PTSFS 2012: 3 135,7-137,8 kHz, Potenza massima 1 watt erp.

IARU Regione 1 RR Stazioni 5.67a al servizio amatoriale utilizzando le frequenze nella banda 135,7-137,8 kHz non deve superare un massimo di potenza irradiata 1 W (EIRP) e non deve causare interferenze dannose per le stazioni di servizio di navigazione radio che operano nei paesi elencati in No. 5.67. (WRC-07) (Cavtat 2008)

RR 5.67b L'utilizzo della banda 135,7-137,8 kHz in Algeria, Egitto, Iran (Repubblica Islamica), Iraq, Libia, Libano, Siria, Sudan e Tunisia ghiaccio limitata ai servizi mobili fissi e marittimi. Il servizio di dilettanti non deve essere usato nei paesi sopra menzionati nella banda 135.7-137.8 kHz, e questo dovrebbe essere preso in considerazione dai paesi che autorizzano tale uso. (WRC-07) (Cavtat 2008)

_______________________________________________________________________________________

Ultimate 3 con 50mw e il 3" progetto di autocostruzione in base le caratteristiche tecniche dell'Autore Hans G0UPL, leggendo tanti avvenimenti non sapevo a cosa andavo incontro sulle bande lunghe sulla frequenza 136 khz, non e facile realizzare una antenna per poco spazio su un condominio trasmettere, ho voluto provare anche se non conosco la tecnica di come iniziare.

Prima di tutto mi sono documentato si vari OM che gią lo hanno realizzato questi sistema da tempo e volevo entrare anch'io a far parte della banda 2190, incomincia con un carico fittizio di vedere la potenza in uscita con Ultimate 3S Kit Qrp Lab sui 136 khz, di come si possa avere un segnale buono, la trasmissione ed buona, il grosso problema sono i filtri 136khz passo passo le informazione buone di portare qualcosa di realtą.


Canna, Bobina 2,3mH, Trasformatore 50 ohm, Variometro, Ombrello Antenna,





Oggi il primo test 21 Agosto 2016, si vede le prime prove effettuate con 200 mW Utilizzando Ultimate 3-S, utilizzando anch'essa la Canna da Pesca volevo sperimentare anche su questa bande essendo, gią ho avuto successo sui 472Khz, ho sempre utilizzando la potenza 200 mW, modo QRPp e stato sempre la mia passione, piace di sperimentare e dare il meglio, no potenza!

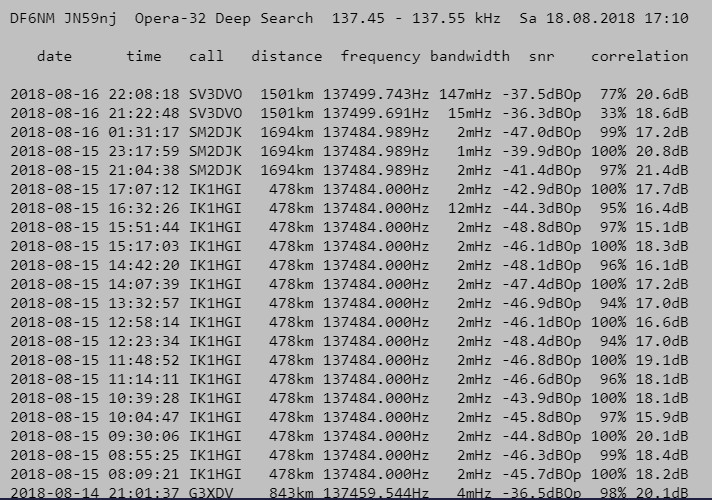

02-Agosto 2018 2018-23:36,32 dopo la chiusure 17 Dicembre 2017
stasera GRANDE risultato Up Load Antenna 136.000 khz

 http://df6nm.bplaced.net/opera/opds.htm

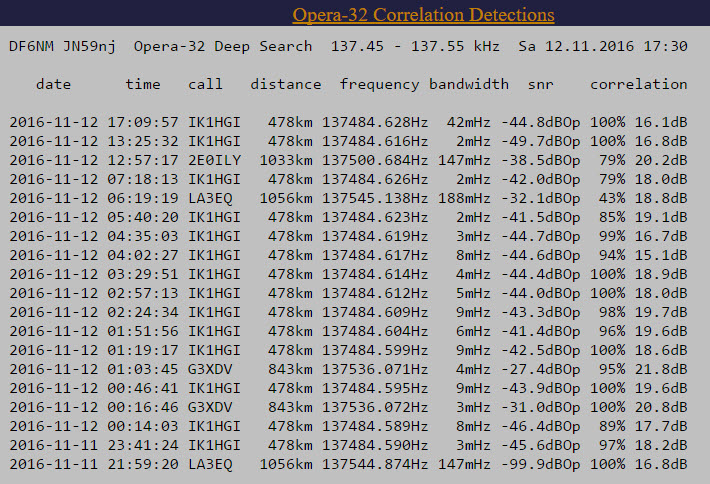

03-Settembre 2016 ho fatto dei test su 136.000 khz


Ecco il risultato dopo tanti sperimenti su questa banda di realizzare, Bobine Antenna, Variometro, Trasformatore, Potenza, tutto questo sono passati 10 mesi o iniziato a Gennaio, con Antenna utilizzando su 475 khz sul ho modificato per poter lavorare su 136,000 Khz in due modi WSPR2, Opera32

 http://df6nm.bplaced.net/opera/opds.htm

https://dl.dropboxusercontent.com/u/26404526/opds32.txt

AGGIORNAMENTO PIŁ INFORMAZIONE

Utilizzo bobina 2,3 mH pił 63 spire per
136 khz
con variometro dei 475 khz

Vai in alto

Utilizzo variometro solo per 475 khz

Vai in alto

Utilizzo trasformatore per 136 khz 477 khz

Vai in alto

Toroide trasformatore per 136/477 khz

N30 grosso

Utilizzo antenna Ombrello per 136 / 475 khz

Vai in alto

Utilizzo antenna Ombrello per 136 /475 khz

Vai in alto

Antenna Ombrello per 136/475 khz

Vai in alto

Antenna Ombrello per 136/475 khz

Vai in alto

Altri Informazione per La Canna da Psca qui Canna da Pesca




Un po' di potenza da realizzare sui 136Khz

http://www.dj0abr.de/german/technik/dds/pa100.htm

Pure ERP And EIRP Calcolatore

http://www.csgnetwork.com/antennaecalc.html



73 Antonio IK1HGI

Come si realizza il Variometro  http://w5jgv.com/variometer/variometer.htm
