Record con Canna Pesca di IK1HGI

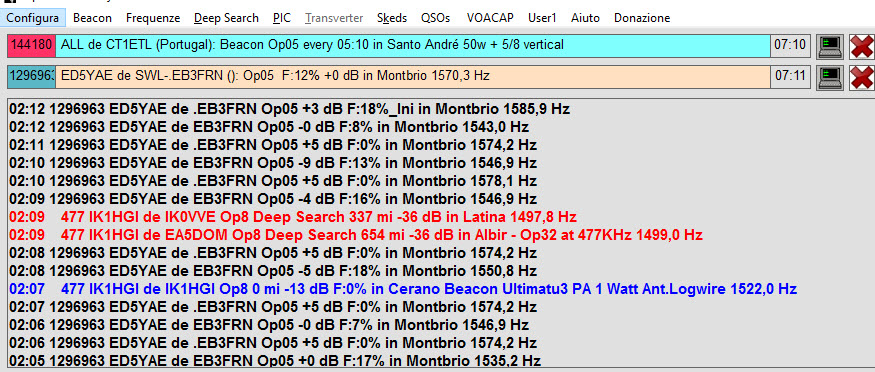

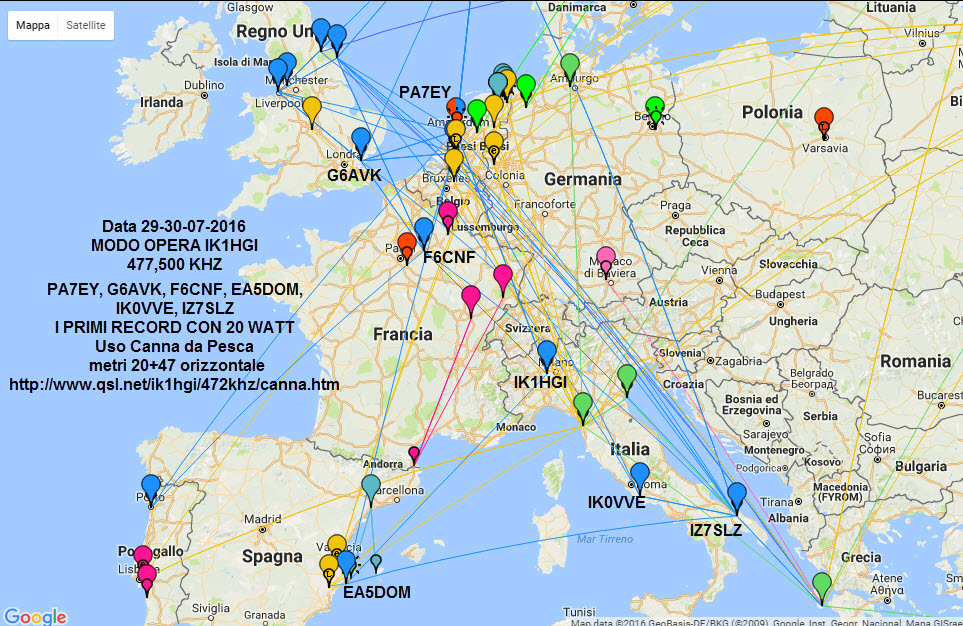

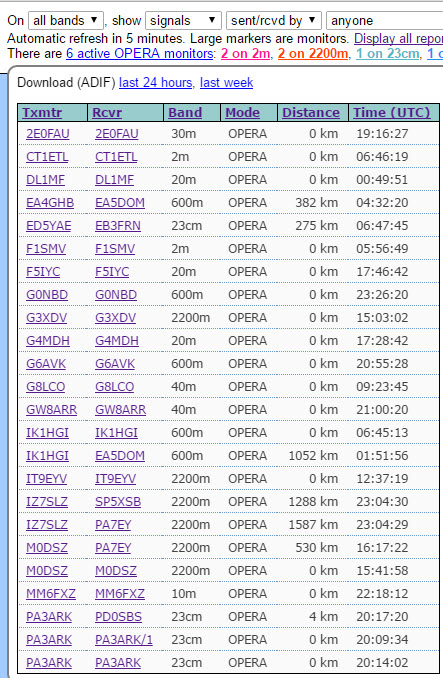

Grande RECORD 1150 KM Grande RECORD finalmente il mattino 26/07/2016 ore 02,09 due collegamenti effettuati con grande successo dopo 6 messi di tentativi per il modo Digitale Opera 477 Khz collegato Massimiliano IK0VVE una distanza di Km 500 Frequency: 0.477 MHz (600m), OPERA, -36dB e poi Luis Fernandez EA5DOM distanza KM 1150 Frequency: 0.477 MHz (600m), OPERA, -36dB con una potenza di 1 watt utilizzando l' antenna sul Balcone a forma L sotto da i caratteristi della antenna.ECCO I PRIMI RECORD CON 1 WATT E.I.R.P IK1HGI IK1HGI 600m OPERA 0 km
09:55:16 https://www.dropbox.com/s/3l8la03yrpqdo0j/DETECTED.TXT?dl=0
Qui come ho realizzato la mia antenna avendo dato i mie misure di come ho realizzato con la canna da pesca ho avuto il calcolo della potenza che mi possa irradiare con 1 watt http://www.472khz.org/pages/technical-topics/eirp.php Ringrazio l'autore 472khz ottenuto i valori di potenza Questa sono le misure della mia antenna la canna da pesca e come si vede foto, l'antenne e formato ( L ) in verticale 20 metri + 2 x 10 in orizzontale, la dimensione totale (H + L) meno del 15% della lunghezza d'onda (= meno di 95 m) Tipo di antenna = Lazy - L - antenna con un unico filo top load dimensioni dell'antenna
Antenna altezza = 20 m
1 W EIRP = 0,697 A (tensione di
antenna = 0.99 kV) Vediamo come si possa avere un punto di riferimento da potere realizzare una Antenna http://www.472khz.org/pages/technical-topics/antennas.php simulatore di antenna per i piccoli monopoli verticali
Questo strumento calcola l'antenna
capacitą e radiazioni resistenza di
piccoli monopoli verticali a 475 kHz. .
E non č affatto un sostituto per il
software di progettazione dell'antenna
come EZNEC, ma dovrebbe dare un idea di
come si esibirą l'antenna
http://www.472khz.org/pages/tools/antenna-simulator.php
