Si5351A FST4W & WSPR MEPT Ieri
sera trovato un pò di tempo ho giocato con il mio
trasmettitore FST4W ho fatto un piccolo amplificatore

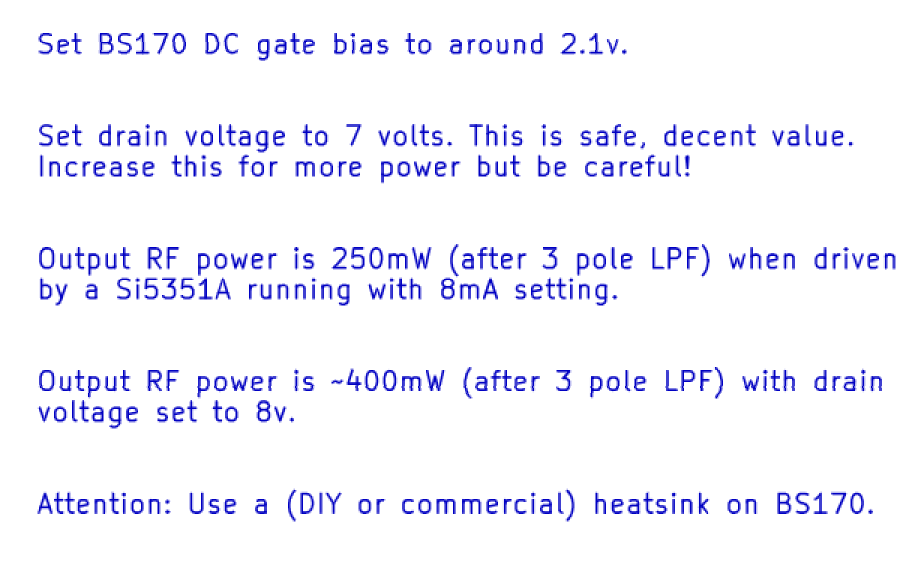

con 4 BS170 e ho ottenuto 200mw il sulla banda FL risultato è stato un
grande successo su 136khz in locale
Arduino Nano e ESP8266 Si5351A
e GPS scheda generatore di
clock, test locale LF 136khz nel sistema modo FST4W e WSPR. L'accuratezza
della frequenza e del tempo sono mantenuti reali time clock
utilizzando un GPS satellite ricevitore i segnale e avere il clock
del tempo reale per la sua trasmissione si può impostare
nel sistema assecondo il modo e la banda.
Oggi dopo tanti

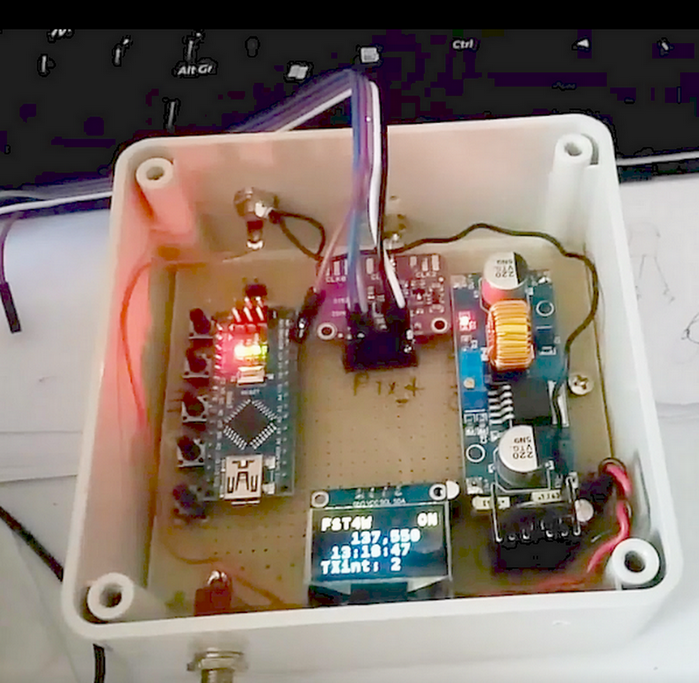

test dei due mini qrp oggi attivi Funzionanti
Ripreso il mio mini qrp il sistema FST4W per 472khz
e sulle altre bande 10-160 metri risultati positivo test
50mW, oggi ripreso anche una
prova nel sistema FST4W con e con il modulo ESP8266 e Arduino Nano, questi ha la possibilità di poter
lavorare tutte le bande, il mio il sistema
di lavoro 472khz,
ho 136khz ma tutto ciò basta andare sul SKETCH cambiare la
frequenza, altro risultato positivo provato 80mW 137khz. Le
schede ESP32-WROOM-32 WiFi, Arduino Nano, Si535a, DS3231 e OLED,
GPS, comunicano con il microcontrollore su un bus I2C usando solo tre fili di collegamenti
lavorano tutti con la tensione 5 volt vedi

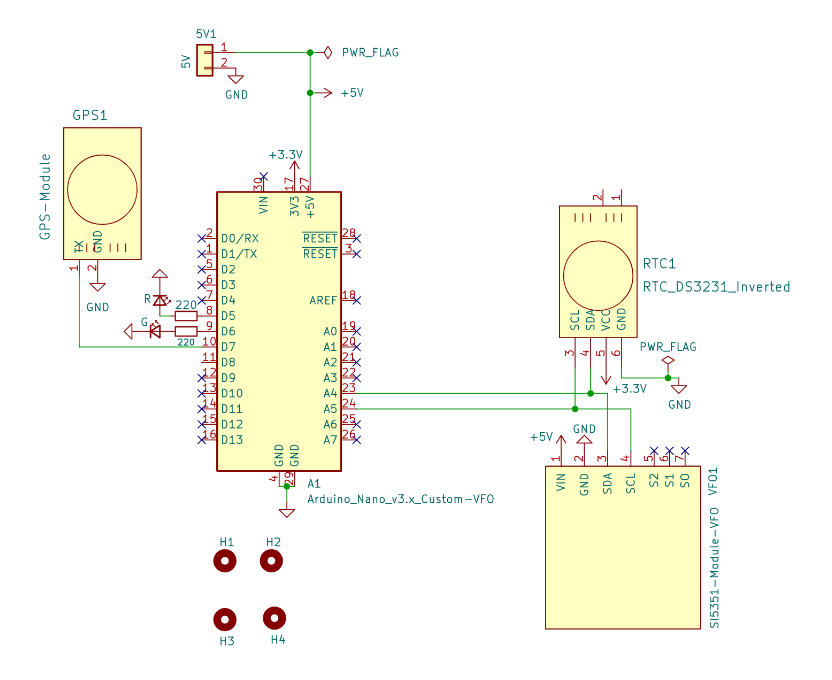

schema.
La mia relazione come ho realizzato la parte di trasmissione
ho
utilizzato un piccolo amplificatore usando IRF510 con potenza di 500mW
Mini Qrp con Arduino Nano, ESP32 ESP-WROOM-32 WiFi le Scheda tutti 5V
Mini Qrp con Arduino Nano
I modi da poter utilizzare del sistema WST4W
Si5351A FST4W e WSPR MEPT

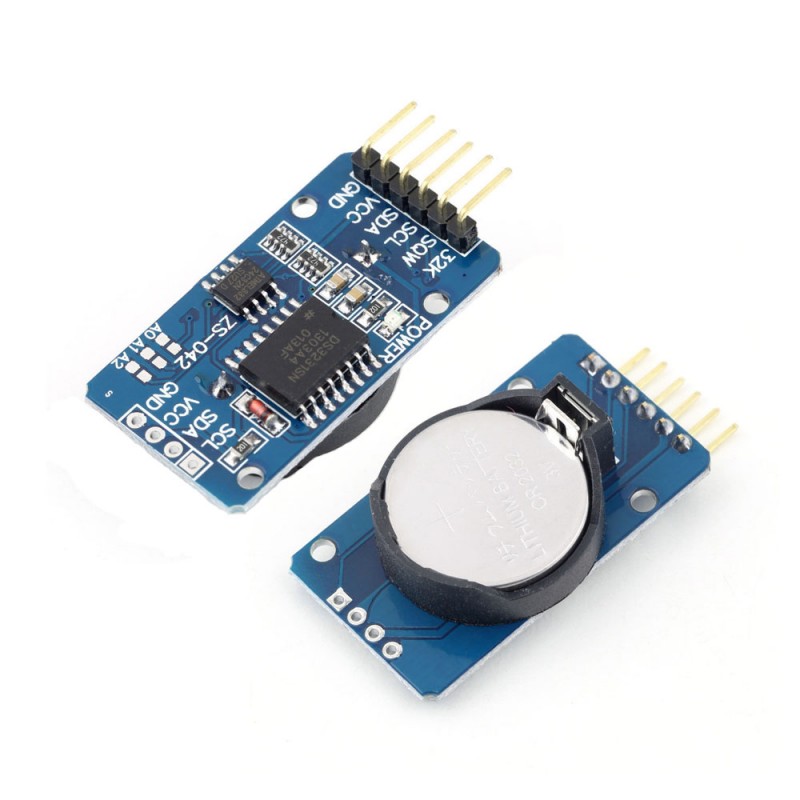

RTC DS3231

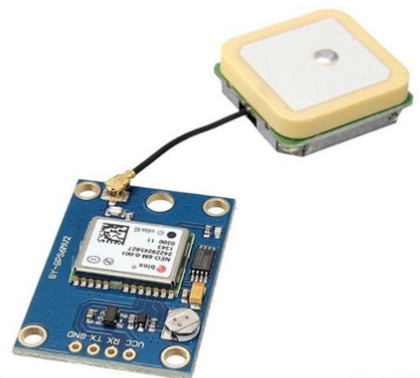

GPS NEO-6

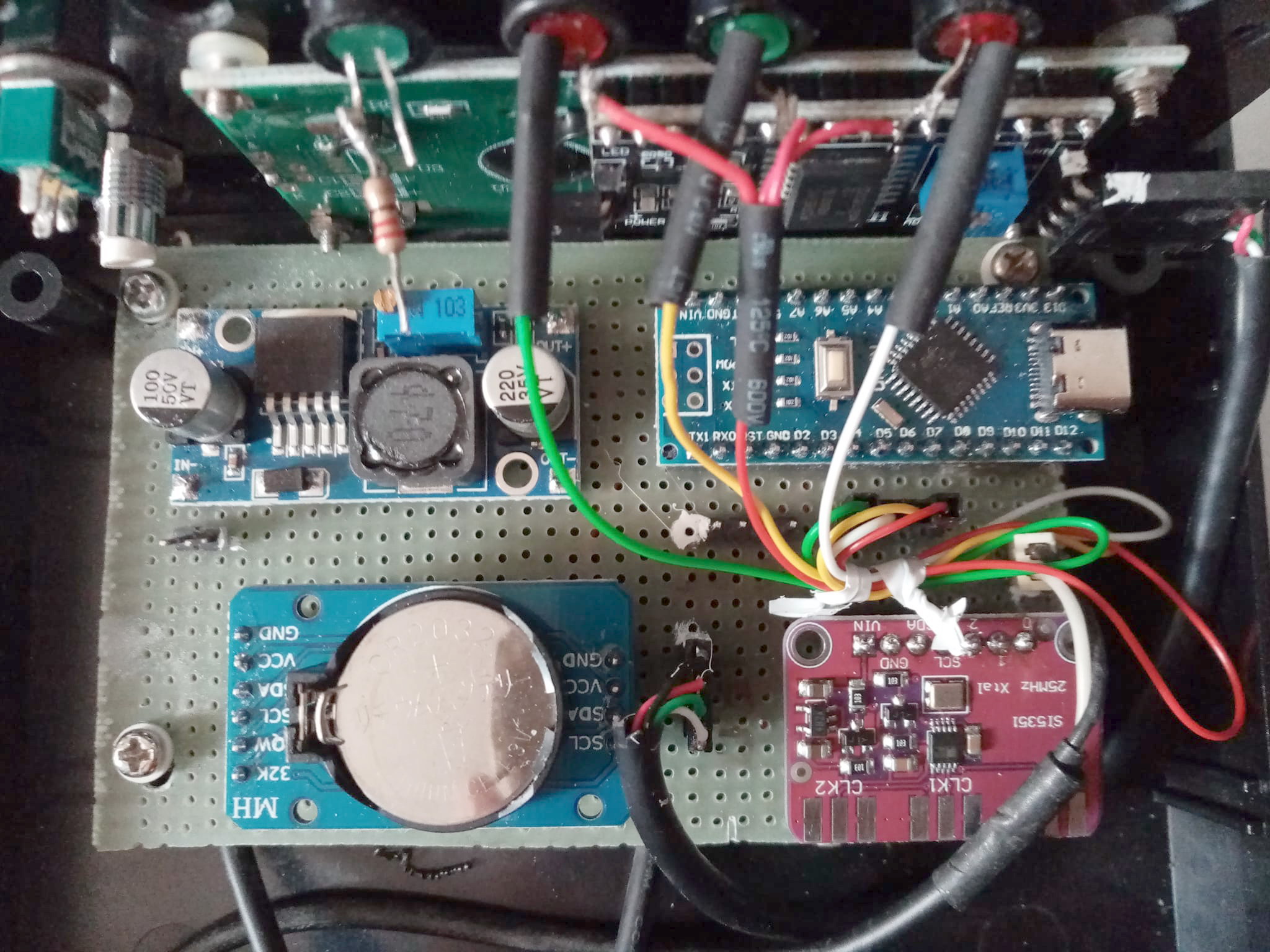

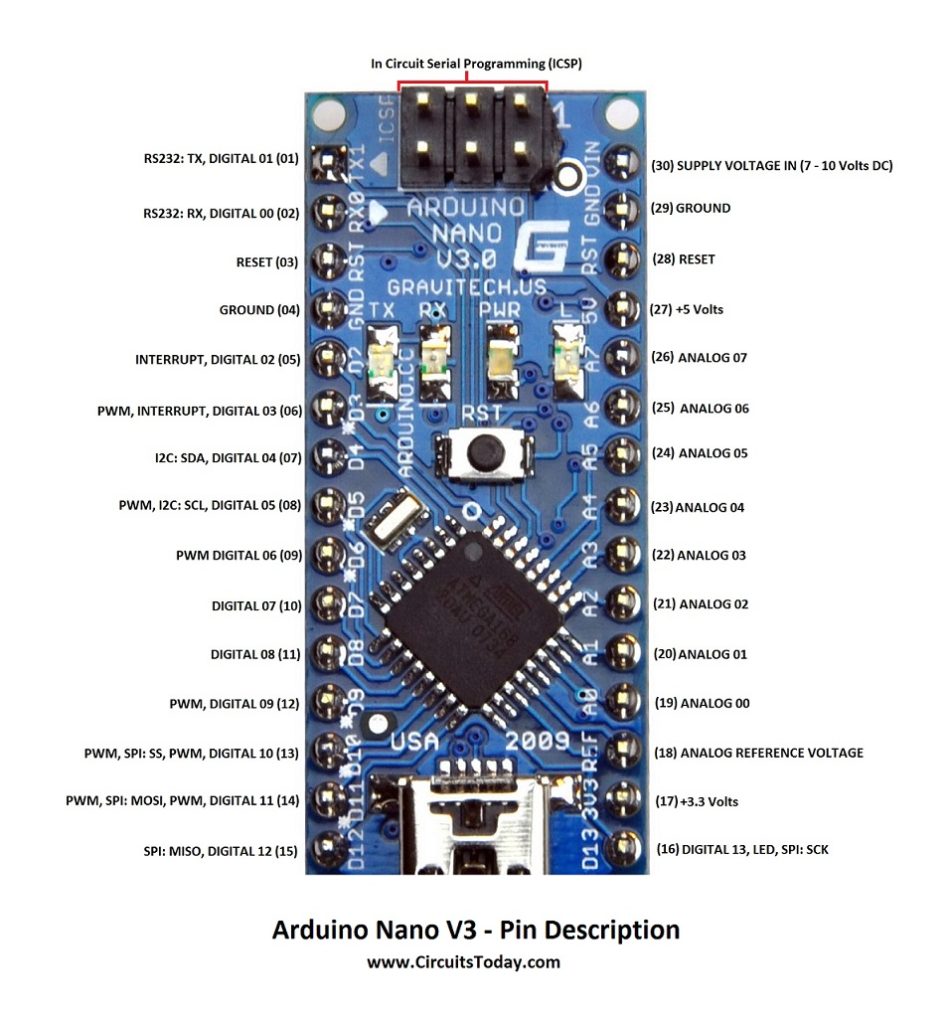

Configurazione Arduino Nano
Configurazione Arduino Nano
La configurazione del sistema dei due mini qrp
esp8266 e Arduino
Nota: il modulo RTC DS3231 è richiesto da questo codice! SDA - A4. SCL - A5.
Collegare il
pin TX del modulo NEO-6M GPS al
pin D8 di Arduino Nano.
Collegare il pin D5 a un LED esterno (tramite una resistenza
220ohm)
indica del TX.
Collegare il pin D6 a un LED esterno
(tramite una resistenza 220 ohm) indica GPS SYNC.
All'avvio di Arduino cercherà automaticamente il
sincronizzazione GPS attende si nota qualche minuto
lampeggio agganciato.

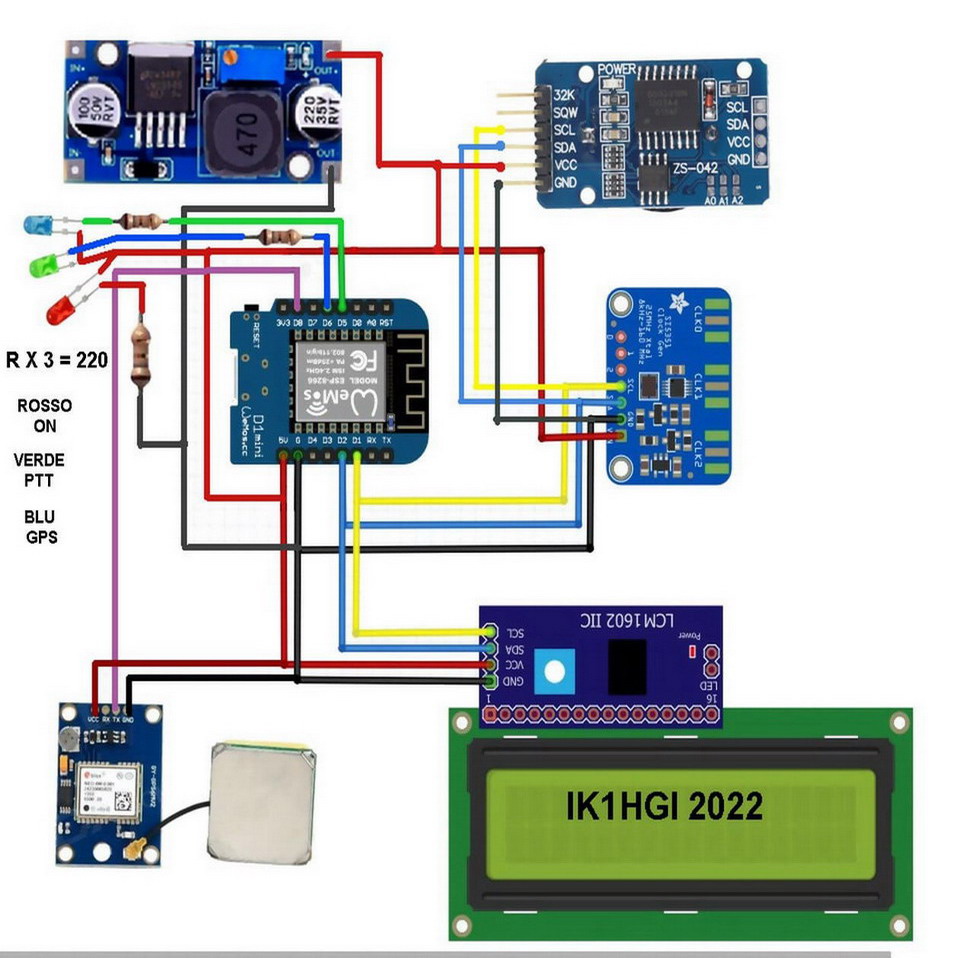

Configurazione ESP Modulo
Configurazione ESP Modulo
La configurazione del sistema dei due mini qrp
esp8266 e Arduino
Nota: il modulo RTC DS3231 è richiesto da questo codice! SDA - A4. SCL - A5.
Collegare il
pin TX del modulo NEO-6M GPS al
pin D8 di Arduino Nano.
Collegare il pin D5 a un LED esterno (tramite una resistenza
220ohm)
indica del TX.
Collegare il pin D6 a un LED esterno
(tramite una resistenza 220 ohm) indica GPS SYNC.
All'avvio di Arduino cercherà automaticamente il
sincronizzazione GPS attende si nota qualche minuto
lampeggio agganciato.
Qui vediamo altro progetto un test
(clic foto)
Adesso vediamo la parte trasmissione
sempre FST4W sulla frequenza 472 khz
Adesso vediamo la parte trasmissione
sempre FST4W sulla frequenza 472 khz
Ieri fatto altro tentativo selezionato frequenza 472khz
per un test di prova WST4W con il GPS per la possibilità di
lavorare al tempo a tempo con il sincronismo del GPS per capire se andava fuori frequenza,
ma in realtà dopo 8 ore di lavoro sempre acceso nessun

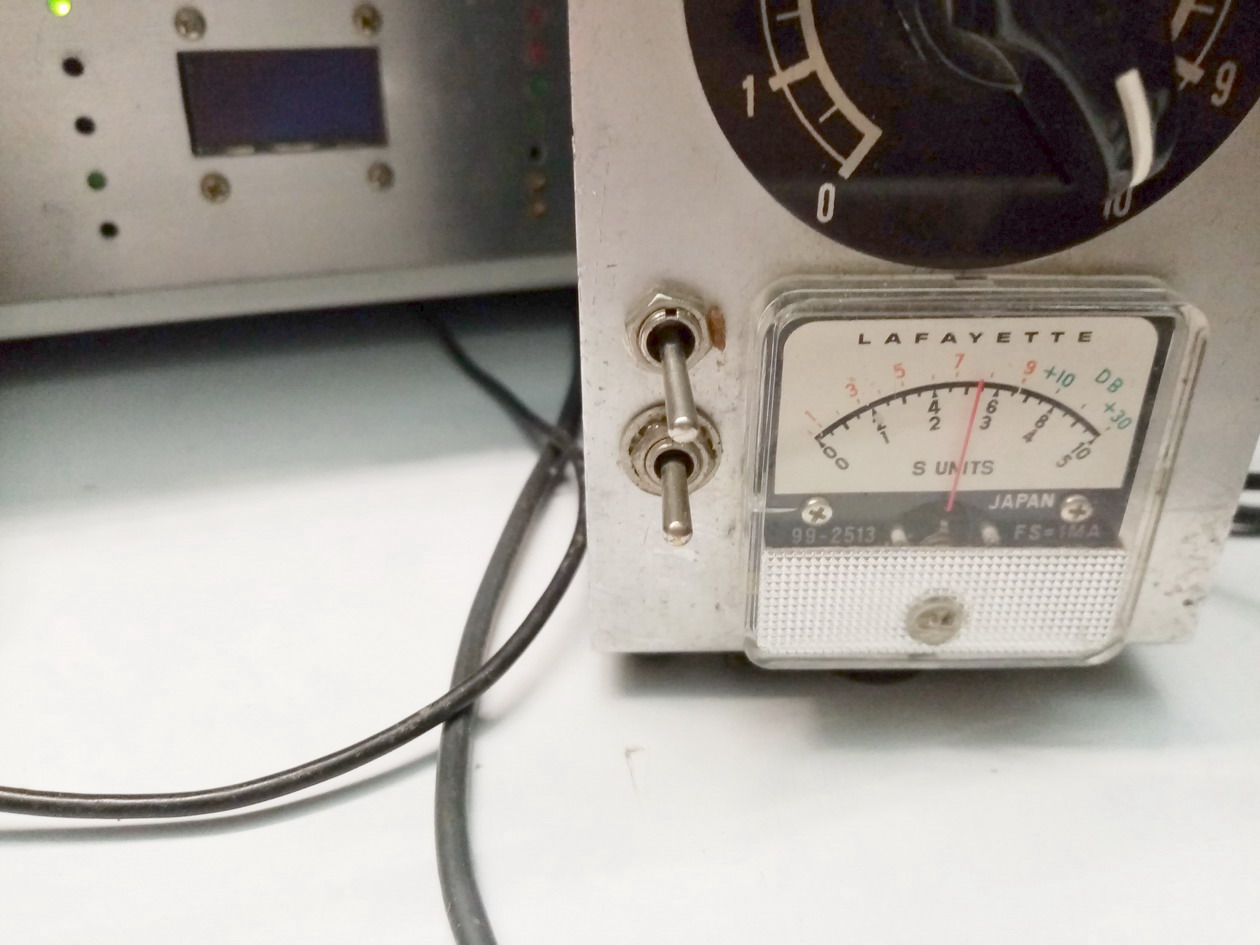

riscaldamento e nessuna deviazione come si nota sulla mia radio
la parte trasmettere, e un semplice segnale di stabilità.

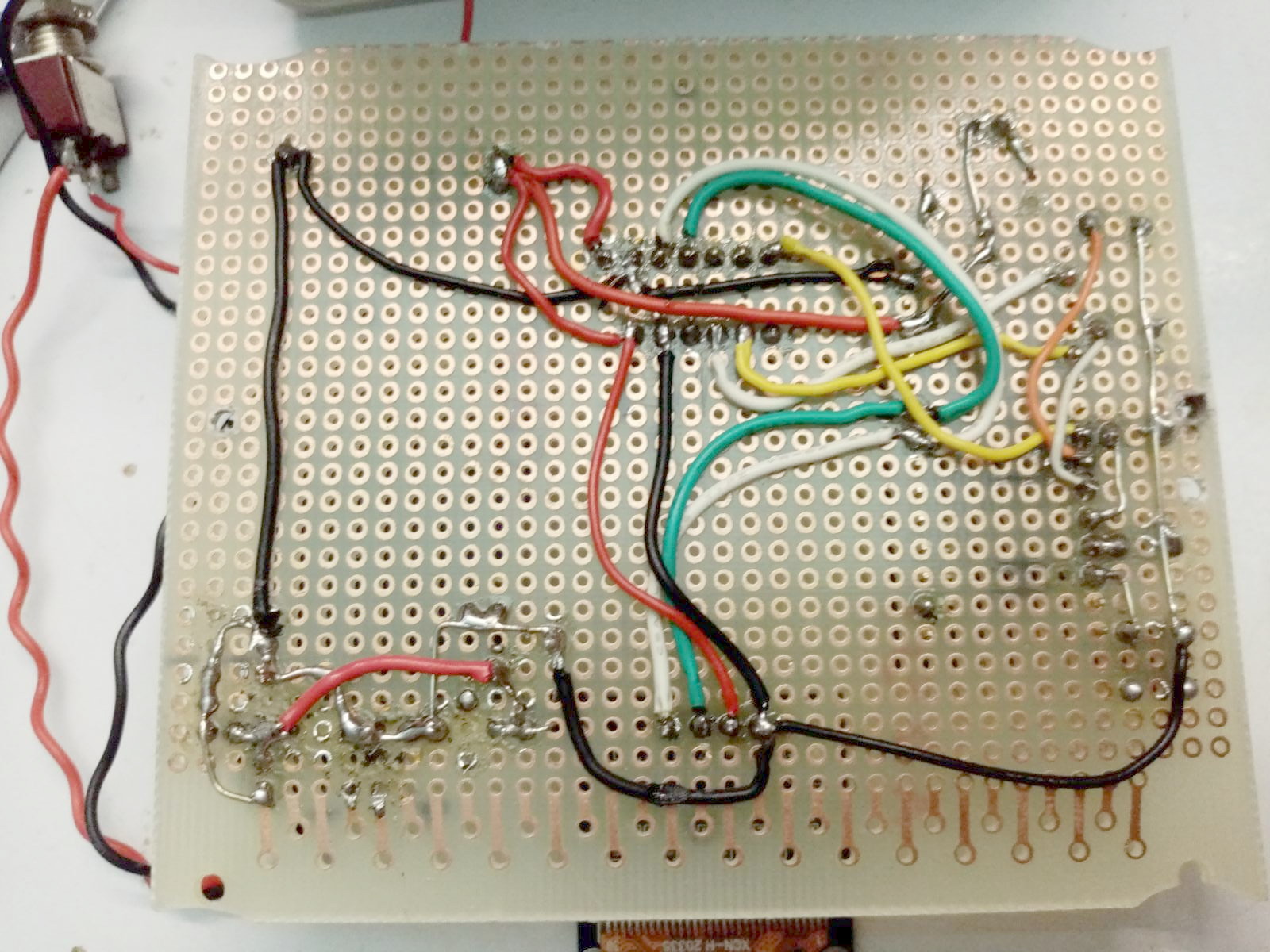

Le parte come si presenta

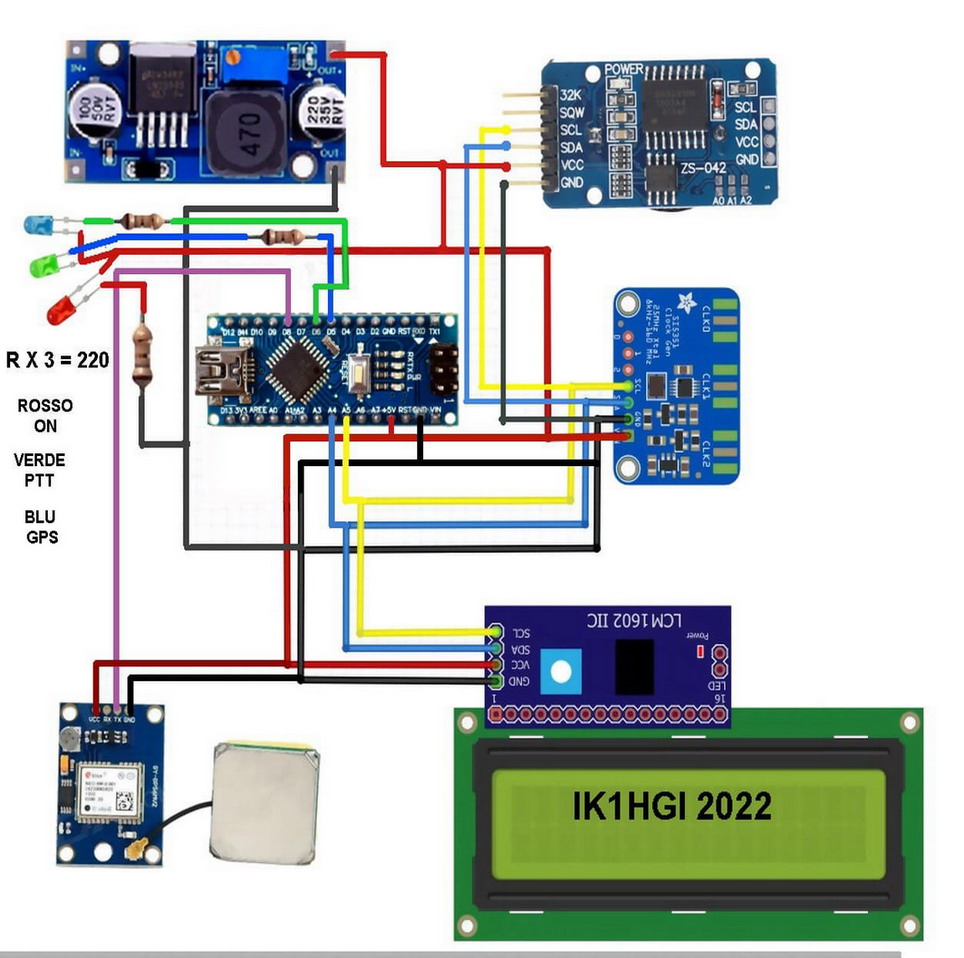

gli schema dei due mini qrp
Vediamo adesso di capire come si lavora cambiando la banda desiderata
come si vede sotto le impostare della banda sulla frequenza 10 metri 160metri anche sui 136 khz e 472 khz
Prima di procedere il caricamento sui moduli sia Arduino ho ESP8266
andare nella parte interna e andare come si vede come sotto e modificare
togliendo le due (
//
) senza commettere errori
//#define
FST4W_DEFAULT_FREQ 14097050UL // 20 meter band for testing #define
FST4W_DEFAULT_FREQ 14097050UL // 20 meter band for testing
Prima di procedere il caricamento sui moduli sia Arduino Nano solo WSPR vede come sotto e modificare
togliendo le due (
//
) senza commettere errori
WSPR-GPS-Antonio.ino
L'idea alla base di questo lavoro è di costruire
radio-cose (TM) a tappe che si collegano tra loro.

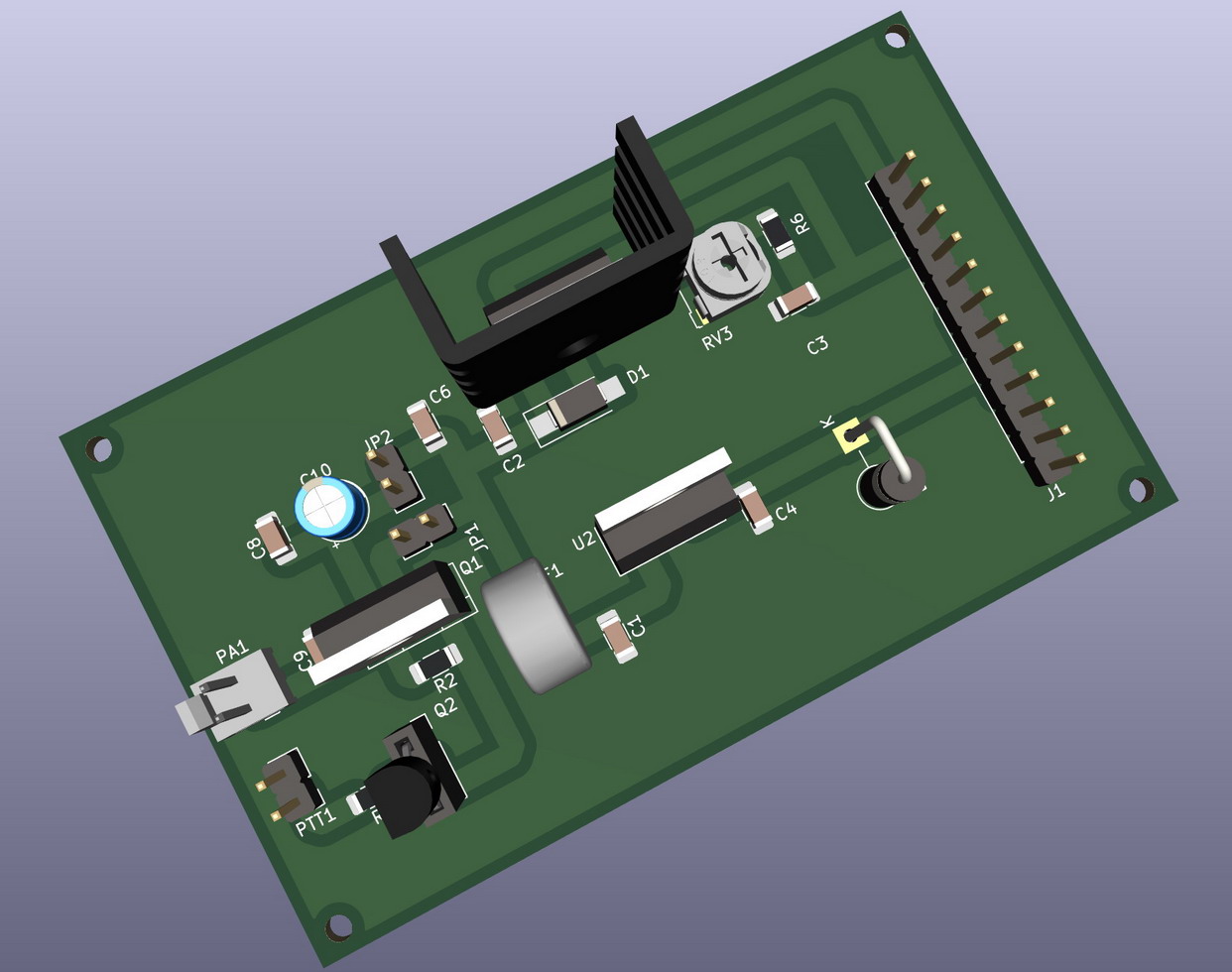

Nota: questo HF-PA-v6 è come
https://github.com/kholia/HF-PA-v5 che è stato suddiviso in
fasi. Questo rende la progettazione e i processi di debug molto più
facili.
I nuclei toroidali nei kit forniti da gennaio 2014 a dicembre
2018 utilizzavano toroidi prodotti da un concorrente di
Micrometals. Questi erano più facilmente disponibili al di fuori
degli Stati Uniti. Tuttavia, al fine di garantire una qualità e
prestazioni continue e elevate dei kit, le caratteristiche
di questi toroidi e le prestazioni degli LPF risultanti sono
state ampiamente testate nelle versioni 10m, 80m e 160m del kit
LPF (rispettivamente per T37-6, T37-2 e T50-2 toroidi). Questi
test sono documentati in questo file
PDF, fare clic

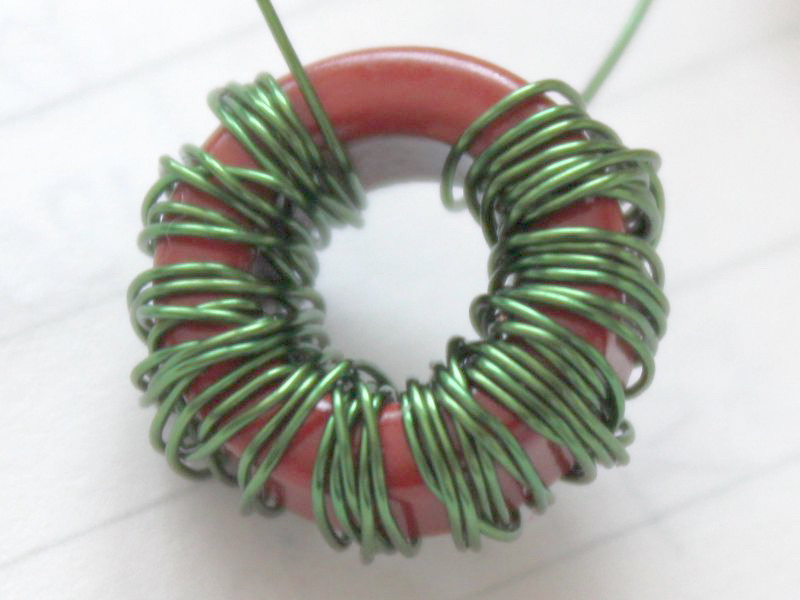

Filtro dei 472 khz e

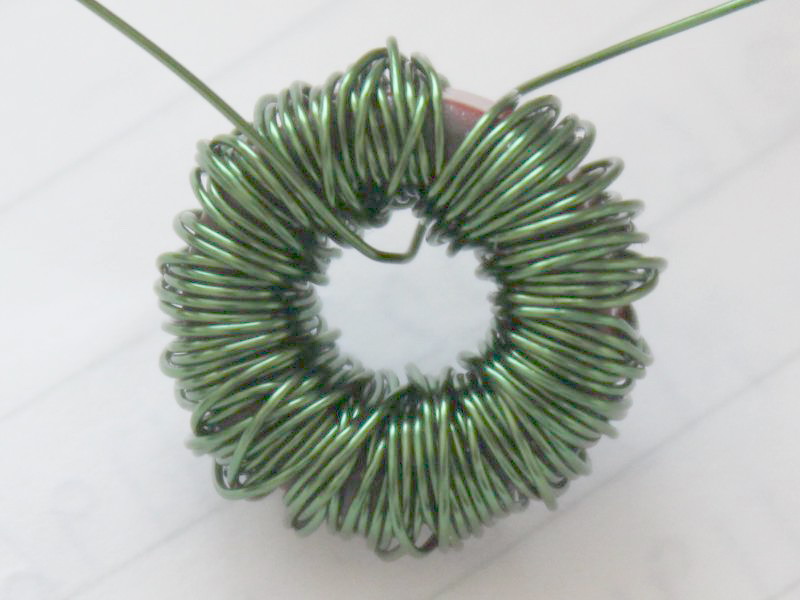

Filtro 136 khz

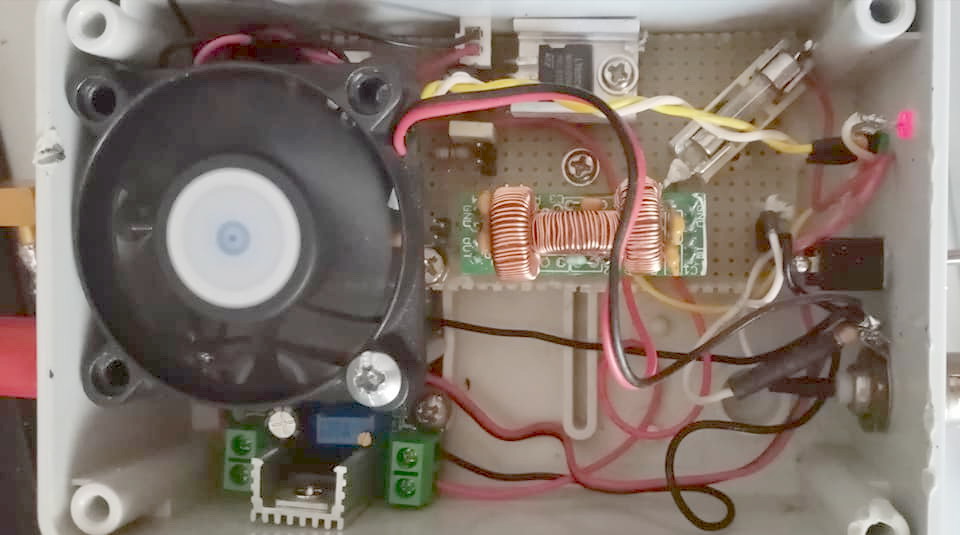

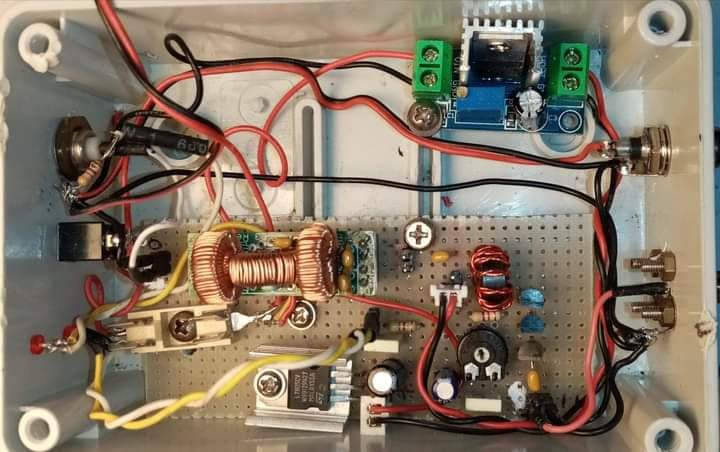

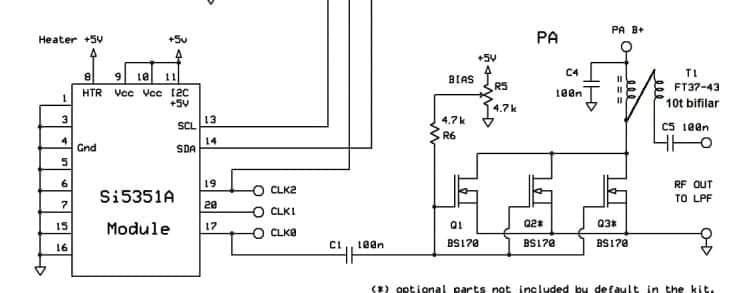

Amplificatore da 200mw
Questo e il risultato dei test 19 Aprile 136khz
e 6 Agosto 472 khz
Qui vediamo la parte del test
trasmissione
(clic foto)
L'hardware per la versione tutto il controllo sia
Arduino RTC è compatibile con
l
Progetti Multifunzione un semplice e facile sistema di segnalatori WSPR,
FT8 e FT4 alimentato da ESP8266 abilitato al WiFi che utilizza NTP +
DS3231 RTC per la temporizzazione. Super estensibile! Ora viene fornito
con supporto GPS opzionale.
