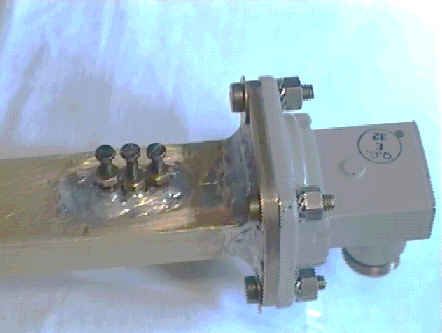

Nella foto si nota 3 viti da 0,2 per accordare l'antenna fessura sulla frequenza 10 Ghz.

Le dimensione del wr75 sono 4,1 X 4,1 .
visibile sulla foto.

Le misure che ho realizzato sono in giallo, con

Suoi eseguenti caratteristiche:

Frequenza di lavoro________________10Ghz
Larghezza interna della quida_______mm 23
Altezza interna della guida_________mm 10
Rapporto larghezza altezza________mm 2,30
Spessore della parete della quida____mm 1
Larghezza di banda desiderata______GHZ 0.02
Numero desiderato di tagli doppi _______N 20
Lunghezza minima dell'antenna_____mm 385,4
Lunghezza d'onda nello spazio libero__mm 14,3
Lunghezza d'onda in guida _________mm 18,3
Lambda guida/lambda_______________1,28
Punto medio X ___________________mm 15
Lunghezza correte dell'intaglio______mm 13.7
Larghezza dell'intaglio_____________mm 2,0
Guadagno_______________________dBi 14,1
Angolatura verticale apertura _______gradi 4.0

Antenna misure

Testo da realizzare come si vede la foto.

Foto e disegni 212k Download
per realizzare la Fessura. click

Segnale Grafico

Lobo grafico della antenna fessura
e lobo in trasmissione.

Base Banda

Nella foto in lato e un MODULATORE Video Audio per trasmettere con un DRO Base Band per 10 Ghz, ho fatto le prove per vedere il segnale del modulatore video e audio, ho utilizzato una piccola telecamera e un ricevitore analogico ricevevo i segnale modulati, l' uscita del modulatore ho in se rito il mio LNB già modificato per la banda 10ghz, con un ricevitore analogico per la ricezione, funziona! la resa e ottimo segnale, le prove che ho realizzate  sono state fate senza strumentazione, coloro che non hanno dei strumenti,  può fare delle prove come ho fatto io con un ricevitore analogico un LNB modificato per la trasmissione, per la modifiche adatte per noi che spiega passo passo come modificare un LNB.

http://www.aribra.it/autocostruzione/lnb/ComeModificareLNB.pdf

click

Materiale in uso

• B. Base trasmettitore
• Ricevitore satellitare




  Il ricevitore analogico si può ricavare nella fiere, ho fatto il modo di ricavare solo la parte del TUNE.

Quadrettino 10x15

 Come si vede nella foto il pezzetto di quadrato 10x15, verrà messo dentro la fessura, in modo  che le vite vanno ristretti alla parete, (non esagerare per il fissaggio), il quadretto serve per accordare l'antenna, che verrà fatto scorrere  in verticale, fate in modo che non sia stretto,

il fissaggio per non deformare l'antenna.

click

click

Viti di fissaggio

Le 3 viti che vedete sulla foto sono fatti in modo a punta, in modo che quando verrà messo dentro il quadretto devono stare in linea come riferimento foto e le misure.

Buco laterale del 3mm

Come si vede nella foto il Quadrettino 10 x 10 il buco viene fatto alla distanza di 3mm, passante non deve essere filettato solo, ma solo la parte centrale.

1. Due bulloni lungo 1 cm diametro 3mm
2. Un bullone lungo 3 cm diametro 3mm
3. Un dato per bloccare vite del 3
4. un pezzo di ottone rettangolo 10X10 mm
5. la lunghezza del quadrato 2cm

click

click

Taratura

 Dopo aver realizzato il lavoro, la taratura e molto semplice, chi non dispone un Analizzatore di spettro, in modo semplice: cercate con la sintonia del ricevitore il segnale prodotto dal circuito banda base, poi vi spostate di pochi Hz, a questo punto vedrete che lo strumento di ricezione si muove, regolare il quadrettino per il massimo segnale. Dopo aver fatto il primo accordo con il quadrettino, regolare i 3 bulloni, per il massimo segnale, ripetere anche con il quadratino, alla fine bloccare.

Sotto potete prelevare la Tavola di conversione in dBm  Volt Watt Tabella in PDF

Come realizzare le misure su altre frequenze Fessura.xls
