13cm Ricevitore Comtech

Dopo tanti prove di ricezione sul ponte 2,4 Ghz non avevo tanta soddisfazione, ho cercato su internet ma tutti dico la loro idea, in vece fra i due Comtech Tx RX 2,4 Ghz non avevo nulla da dire, il croma fra i due moduli erano perfetti come segnale, l'idea di ricavare il solo modulo, di fare una prova della band-base da tempo realizzato un

Ricezione per 1.2 Ghz. con il gruppo FS916.

The frequency of operation is 10368,850MHz.. The call is keyed using F1.

The transmitter is 0.2 Watt to the antenna, a 2x13dB dobbelhorn at 150 m ASL beaming north and south.. .

The antenna is homebuilt 2 x horn…sectorhorn for wide AZ and low EL to the south, and normal type horn to the north.

They both shear the same feed in the middle. Gain appx 13dB each. The return loss is >40dB.

The transmitter is a DB6NT Bake, built and maintained by LA3EQ, Jan

Ricevitore Comtech prima fase

http://homepage.ntlworld.com/23cmModsTX/23TX.htm

Ricevitore Comtech seconda fase

http://comtech.hampubs.com/

http://ve6atv.sbszoo.com/equipment/hw.htm

IL progetto del modulatore della Comtech per ricezione i 2,4 Ghz, l'audio è 5,5 ed 6,0 non potevo ricevere il segnale in frequenza esatta del sistema attuale sui 6,5 ho rilevato il modo di ritoccare la sintonia della media frequenza audio, con una distorsione del 80% avendo ricavato l'audio, con un forte rumore di fondo nella modulazione audio ed video era quasi incomprensibile, la sintonia non era buono non riuscivo a vedere il ponte 2,4 con tanti puntini come spiega l'autore di rifare la modifica del ricevitore

Prove di sperimentazione della basetta banda base ok

Come si vede sul monito BW il Beacon del ponte che riceve con l'antenna cerchietti 24-mhz locatore JN45IK

Il prospetto del fatto ho utilizzato con buoni risultati in quando la ricezione e molto più stabile del livello del croma video, l'audio si comporta molto bene con il filtro fsn 6,5 che non avviene la distorsione che la qualità ottimo, per il circuito vai sul ricevitore RXHGI.

Ho realizzato una antenna ha cerchietti che già nel passato su una parabola di un metro, i due cerchietti ha le caratteristiche visive su questa pagine 24-mhz

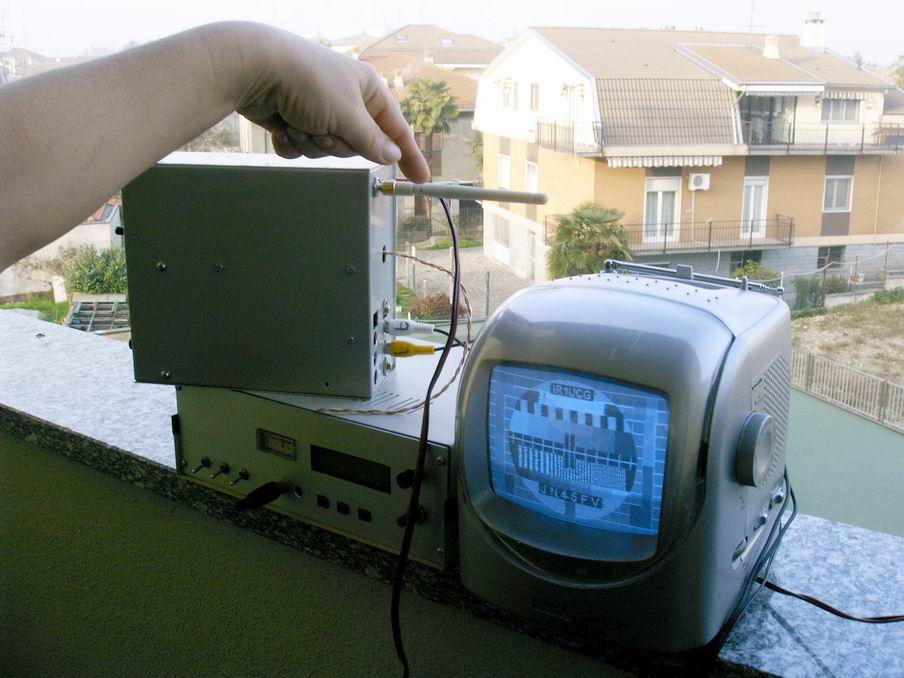

La mano indica l'antenna a stilo lunga 15cm la ricezione e ottimale la distanza che riceve il segnale dal ponte località Mottarone 45 km Loc.JN45FV riceve di Trecate Loc. JN45IK, un edificio secondo piano dal mio balcone.

FREQUENCY COVERAGE 1.24 to 1.375Ghz
(0.5 Mhz steps)
TUNING CIRCUIT PLL chip controlled by PIC
IF BANDWIDTH 27Mhz
POWER SUPPLY 12~15VDC 500mA
POWER CONNECTOR 2.1mm DC Jack
AUDIO OUTPUT 6Mhz and 6.5Mhz
AERIAL CONNECTION SMA 75 ohm
VIDEO AND AUDIO CONNECTIONS Phono

Beacon IR1UCG SULLA FREQUENZA 2.445 Ghz loc. JN45FV

Prove per la trasmissione in 1.240 Ghz Out 2,445 Ghz

Prove per la trasmissione in 1.240 Ghz Out 2,445 Ghz

Mi rimane altro che augurarvi buon lavoro saluti ik1hgi Antonio Se avete dei problemi mandami un messaggio rispondo, accetto consigli.
