Monoscopio a
Barre
Dal progetto
realizzato Marty F1UBZ dal suo progetto di cui è
stato descritto dall' articolo, che parla del sistema di
monitoraggio per la trasmissione atv Monoscopio, ho
realizzato anche questo tipo di trasmissione a barre, per
coloro che desiderano un beacon a barre colorate, in
quando ho visto parecchi sui SAT-TV , la cosa era
molto interessante, ho deciso di realizzare uno per ATV,
chi è interessato può prelevare il file originale dal
sito del francese monoscopio, cambiando il sistema del
monoscopio, di collegare questo a BARRE per
la comunicazione ATV, come descrivo su questa pagina, può
scaricare tutto ciò per la
costruzione.
Sito
Ufficiale
F1UBZ |
 |
|
Download
Barre
NTS .zip 2k
TESTO FORMATO
SISTEMA NTS
La
programmazione viene fatta su una EPROM 27c4001, come
descritto precedente Monoscopio, si possono
scrivere diversi caratteri, su una ho due
linea di caratteri, salvare l'immagine dal formato
file 345.654 byte. |
Download
Barre
verticale .zip 2k
TESTO FORMATO
SISTEMA PAL
La preparazione dei test e un'
immagine nella dimensione 400x288 pixel che
vengono scritte con un programma di grafica del tipo Paint
shop pro, ho altro programma, caricare l'immagina
per la preparazione del testo.
|
Una volta preparata l'immagine come si
vede sul monitor, la programmazione è lo stesso
procedimento come spiega sulla versione Monoscopio new, chi è
interessato può vedere il file
monoscopio dal
questo sito, non modificare l'originale per eventualità di
errore, fate una copia per maggior sicurezza, una volta
fatte le modifiche del vostro nominativo ( CALL ), lanciate il
programma (
Mireubz.exe
) Download. Una volta caricato il file gia convertito, per
vedere altra facciata dovete inserire un deviatore fra la
resistenza da 1k al pin 1 del integrato 74HC157 deviando a
massa permette di visualizzare altra
facciata. |
IL
programma usare quello del AUTORE MIREUBZ, una volta
lanciato si può verificare se avete fatto dei errori procedura
per la conversione come esegue,
esempio:
1) Converte l'
immagine in binario
nts.bmp converte (
test.bin )
2) Verifica

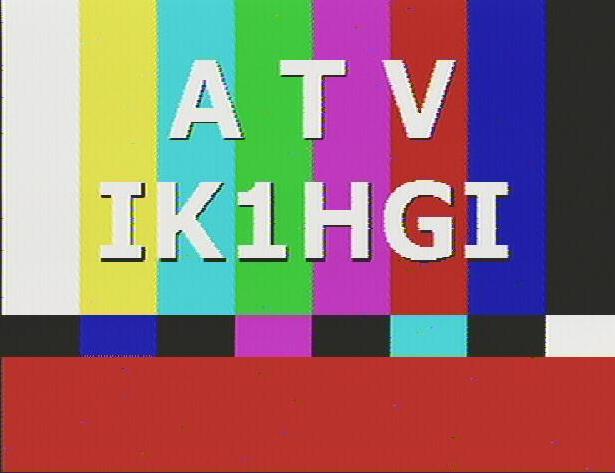

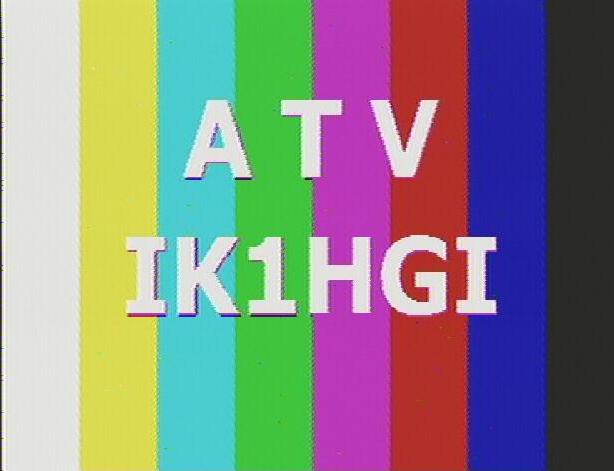

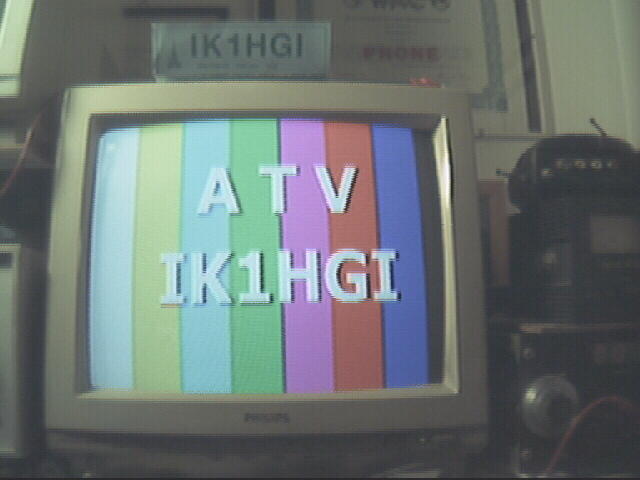

l'immagine sullo schermo
1foto) (2foto)
3) Uscita del
programma
|
