construction d'un rotor d'antenne




Cette page ne traite que de la construction, la télécommande à distance fera l'objet d'un autre article.

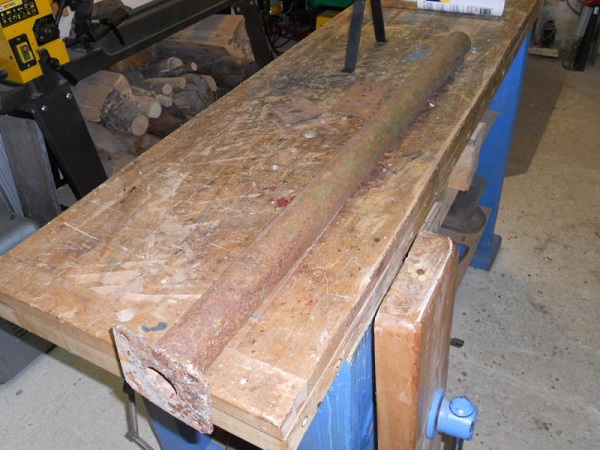

Ce rotor est destiné à une future antenne magnétique, c'est une antenne cadre qui est directive, d'ou la nécessité de pouvoir la faire tourner. Je suis parti de ce que j'avais en chutes dans l'atelier, en l'occurence la partie basse d'un vieil étai de maçonnerie un peu rouillé.

Usinage

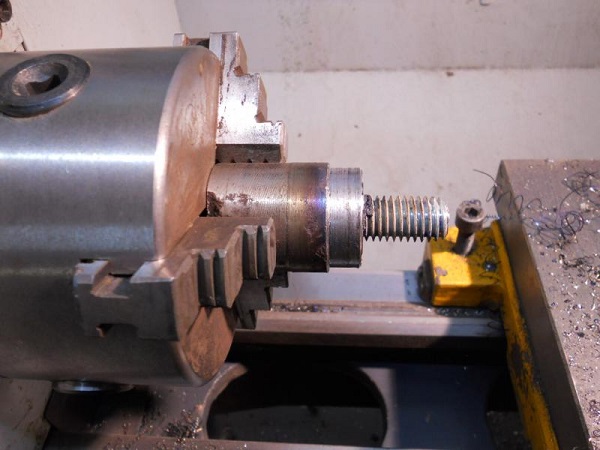

Tournage du corps de pivot dans un bloc d'acier, il recevra un roulement à billes emmanché serré.

Usinage
Usinage

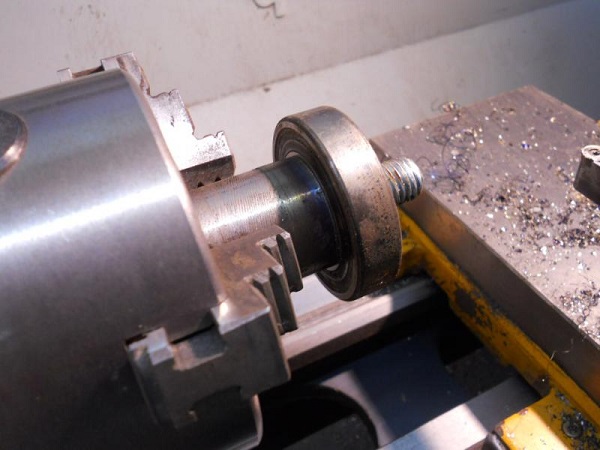

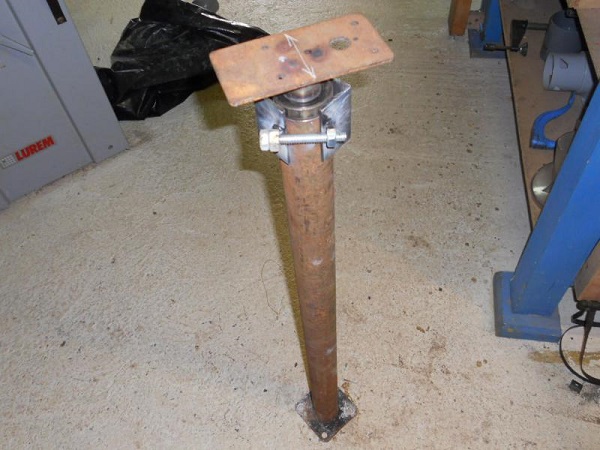

Le roulement est serré dans le mât et le corps de pivot reçoit la plaque support du pignon maître.

Usinage

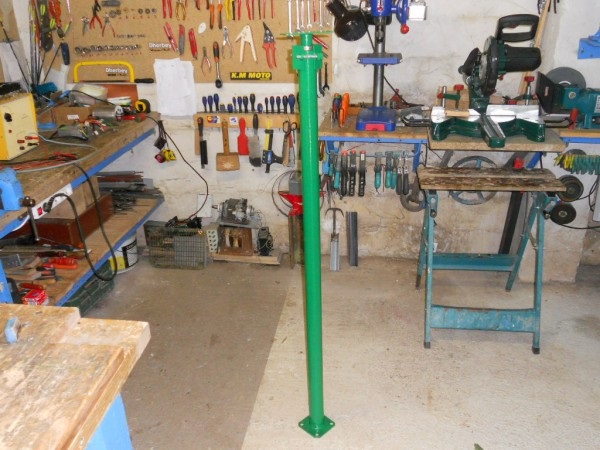

Nettoyage, brossage et peinture.


Usinage

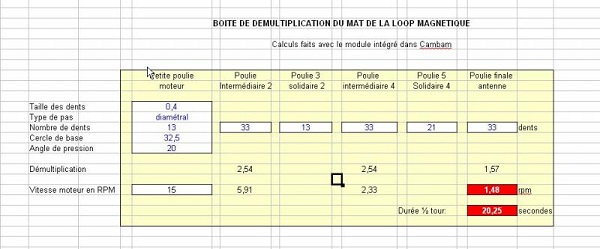

Les calculs des démultiplications sont faits sous le tableur d'Open Office. L'antenne ayant 2 lobes pratiquement égaux elle n'aura à faire qu'un 1/2 tour, dans les calculs il faut prendre en compte le temps et le couple de rotation. Si elle tourne trop vite le positionnement sera moins précis et elle aura moins de force à moteur égal. J'ai choisi de faire une démultiplication par 10 et le 1/2 tour en 20 secondes, ce qui me semble bien.

Usinage

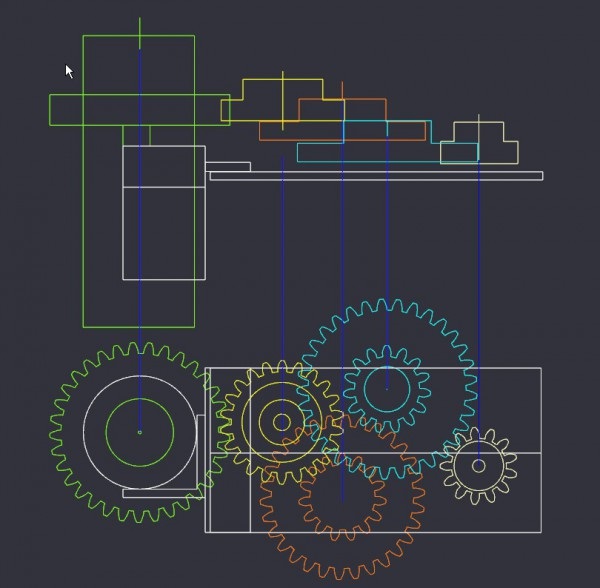

J'ai fais l'étude de positionnement dans Cambam qui comporte une fonction de génération des pignons, bien pratique pour ce projet.

Usinage

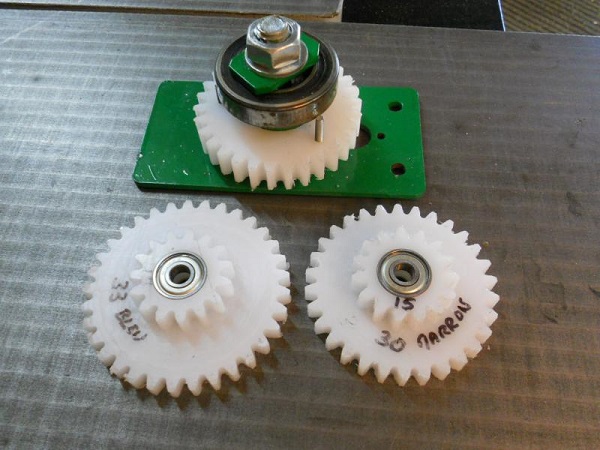

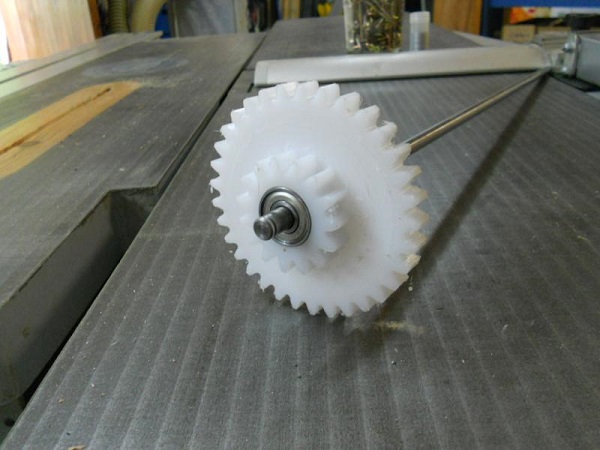

Les pignons sont usinés dans du POMC.



Usinage

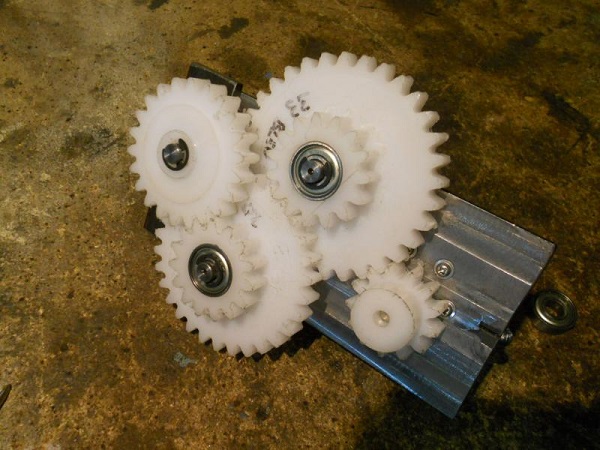

Assemblage tel que déterminé dans Cambam.

Usinage
Usinage
Usinage

Essais concluants alimenté en 12v.

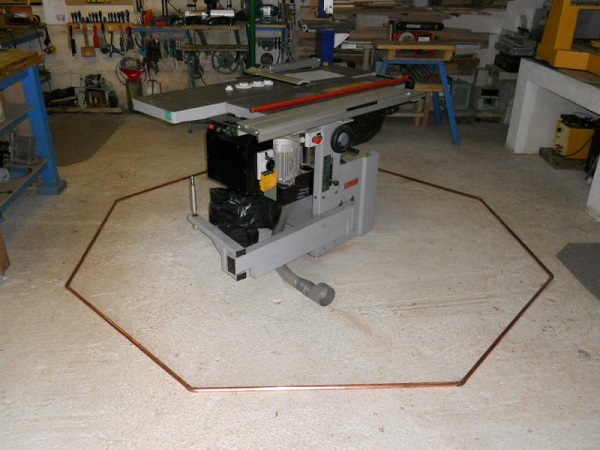

Montage à blanc de l'antenne magnétique, j'ai du trouver la place. Le système de commande est décrit ici:Gestion rotor..

Usinage
