Je viens d'acquérir un aspirateur bidon eau/poussières pour mon atelier, pour préserver le filtre et ne pas changer régulièrement de sacs j'ai construis un séparateur Thien. Il fonctionne sur le même principe que les séparateurs cyclones, le système est placé entre le tuyau collecteur et l'aspirateur les copeaux et poussières sont aspirés le long de la paroi et tombent dans le bidon par gravité.

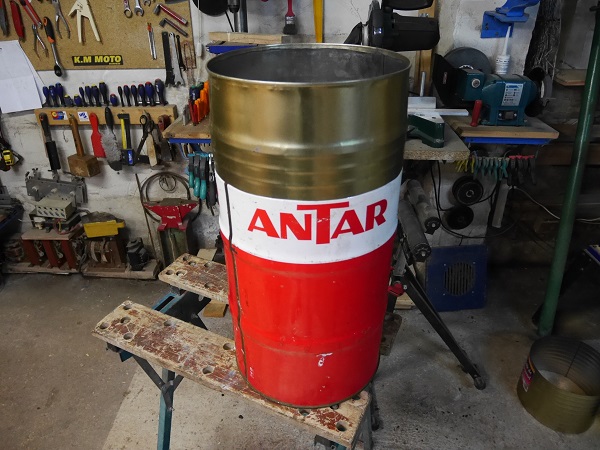

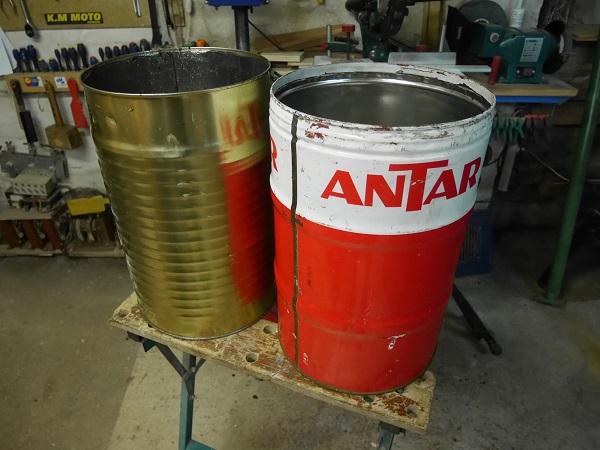

Je suis parti de deux bidons de 30 litres de récupération.

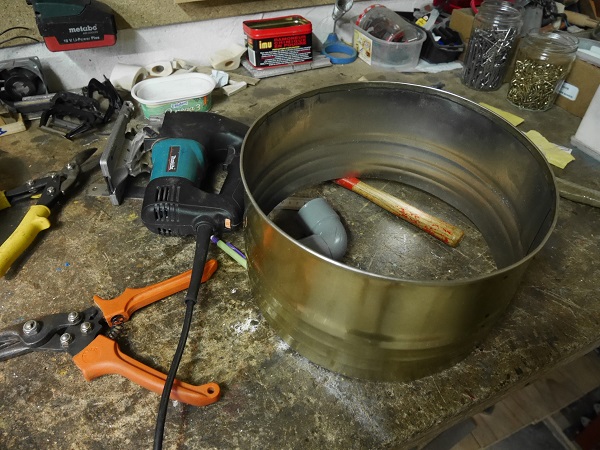

Le bidon rouge plus rigide servira de bac récepteur, le haut du bidon doré est découpé pour faire le système Thien.

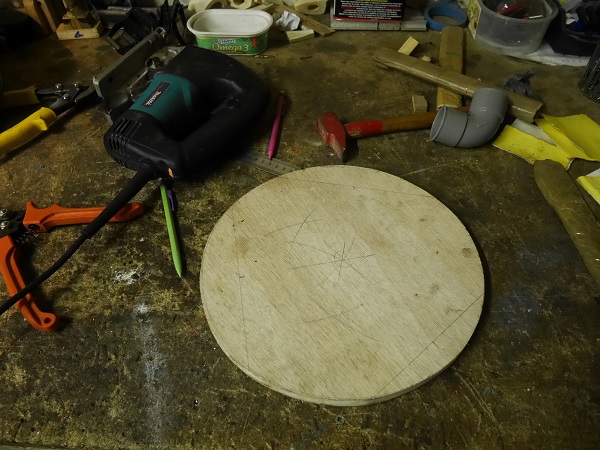

Un cercle de CP 15mm pour consolider la tôle fine et recevoir les entrées et sorties.

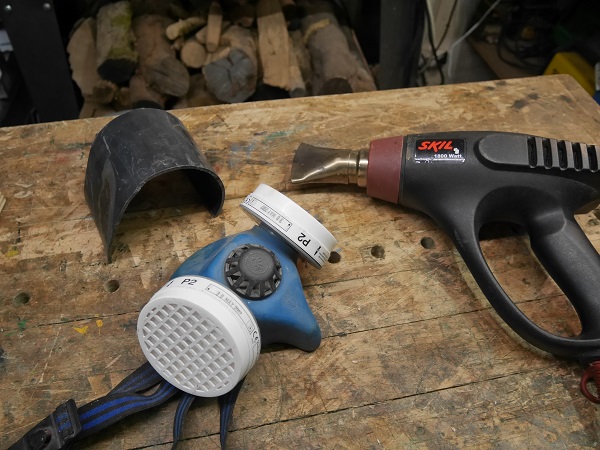

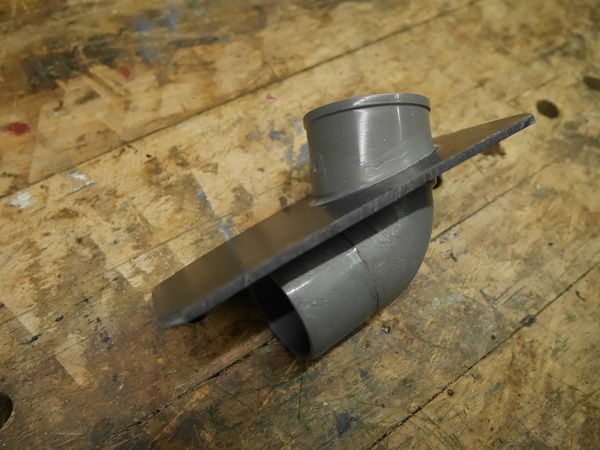

J'ai choisi un coude PVC Ø40mm de 87.30° pour ne pas casser le flux d'air, il sera collé sur une plaque de PVC que j'ai découpée d'un tube 100mmm et aplatie en la chauffant. Mettre un masque pour cette opération, le PVC dégage pas mal de trucs toxiques quand on le chauffe.

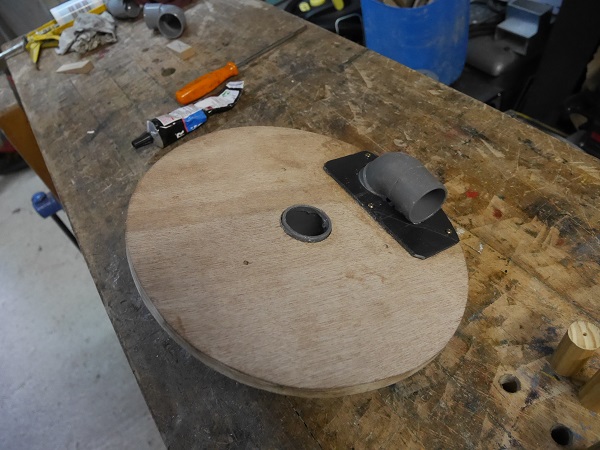

Collage à la colle PVC.

Fixation de la buse d'entrée sur le bord pour diriger les poussières contre la paroi et amorcer l'effet cyclône.

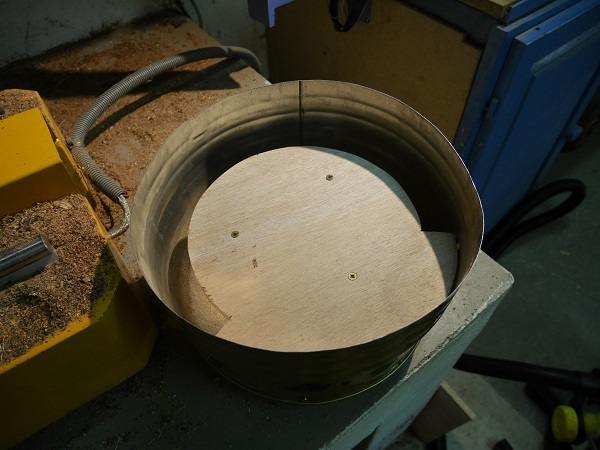

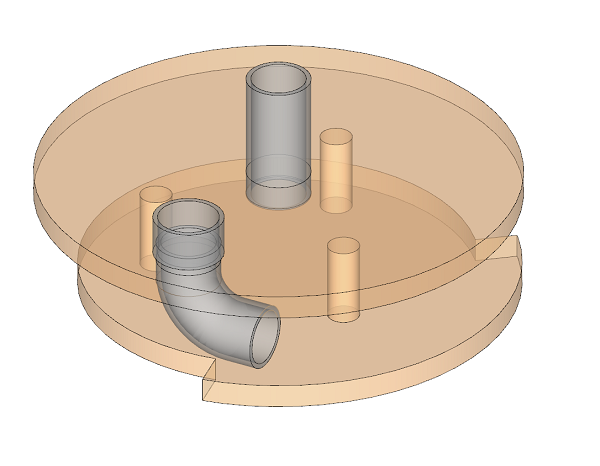

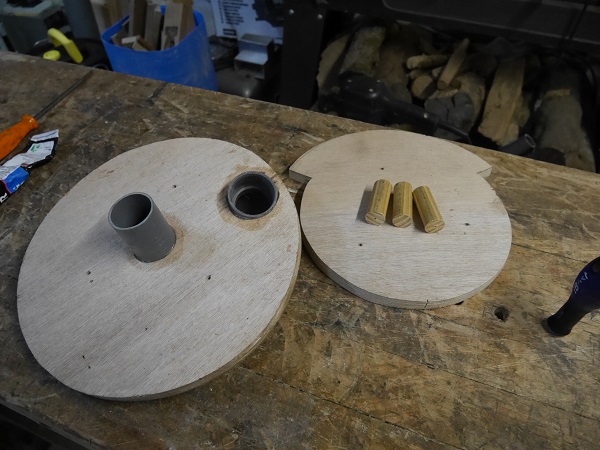

Les deux plaques qui composent le système Thien sont reliées par des entretoises.

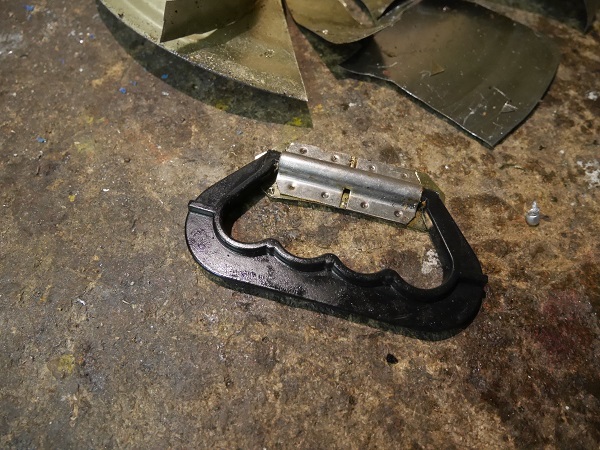

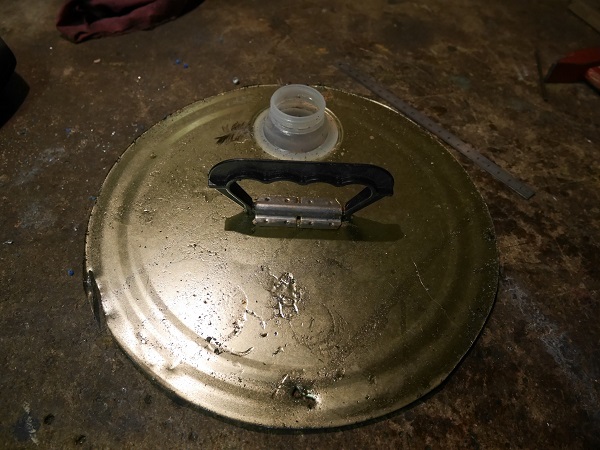

J'ai utilisé les poignées des bidons pour pouvoir retirer le chapeau facilement du bidon recepteur.

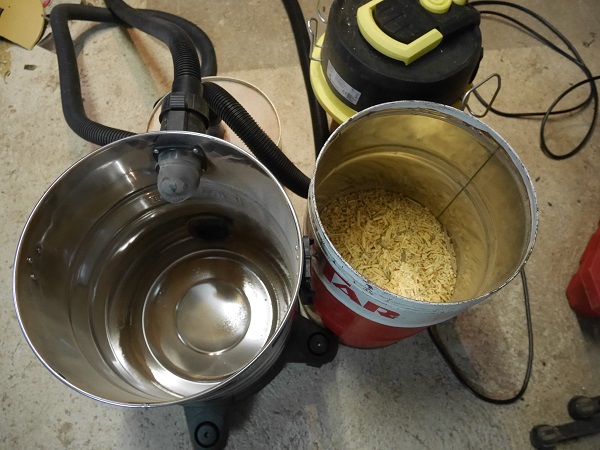

Essais concluants, les copeaux sont collectés dans le bidon rouge, celui de l'aspirateur reste propre.

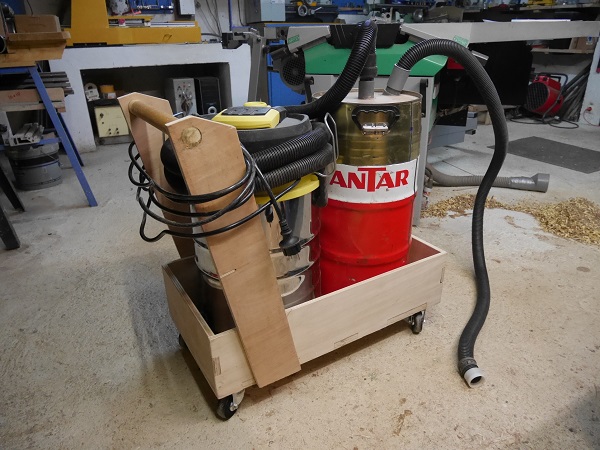

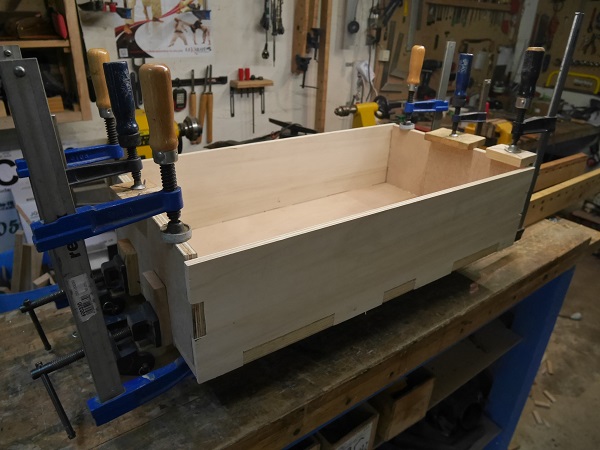

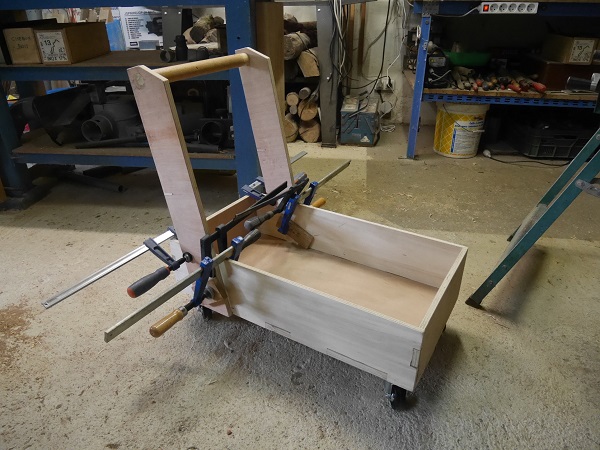

L'aspirateur, le nouveau bidon et leurs tuyaux font un peu usine à gaz et ne sont pas très pratiques à déplacer, j'ai fabriqué un petit chariot à roulettes pour pouvoir aller aspirer facilement dans tout l'atelier.
