Le schéma du premier modifié pour remplacer les leds par des afficheurs 7 segments, juste pour le fun. J'avais deux afficheurs de récup identiques, un rouge et un vert, la tentation était trop forte.

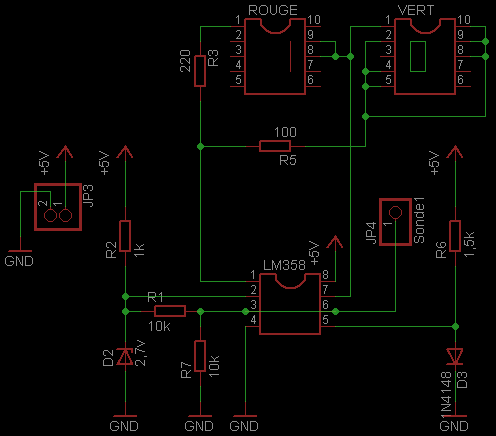

Le schéma:

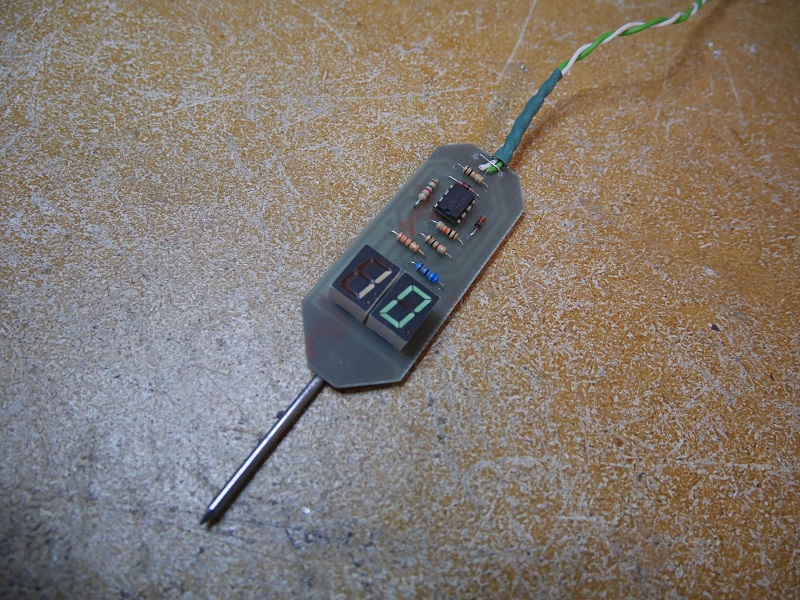

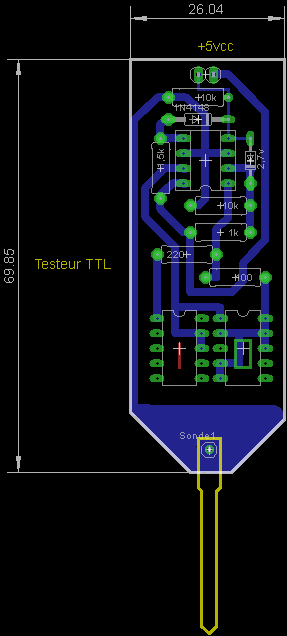

Implantation, forme stylo:

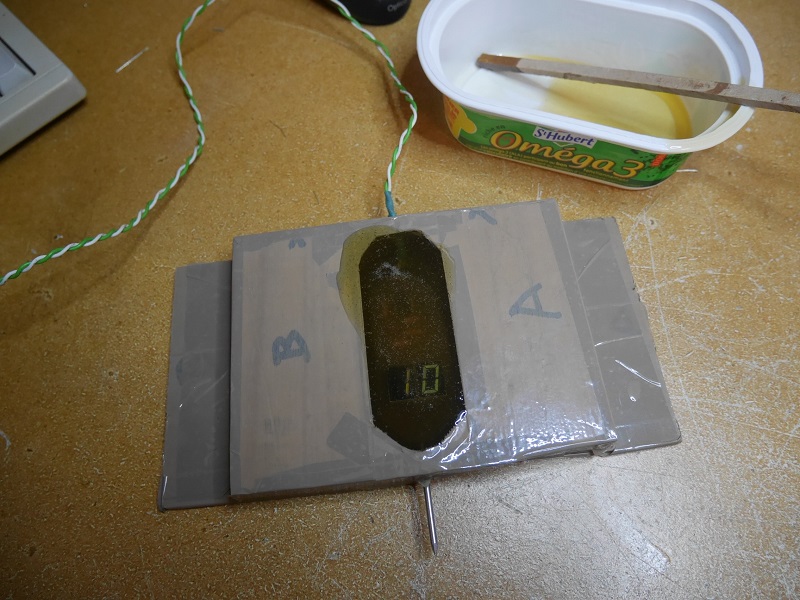

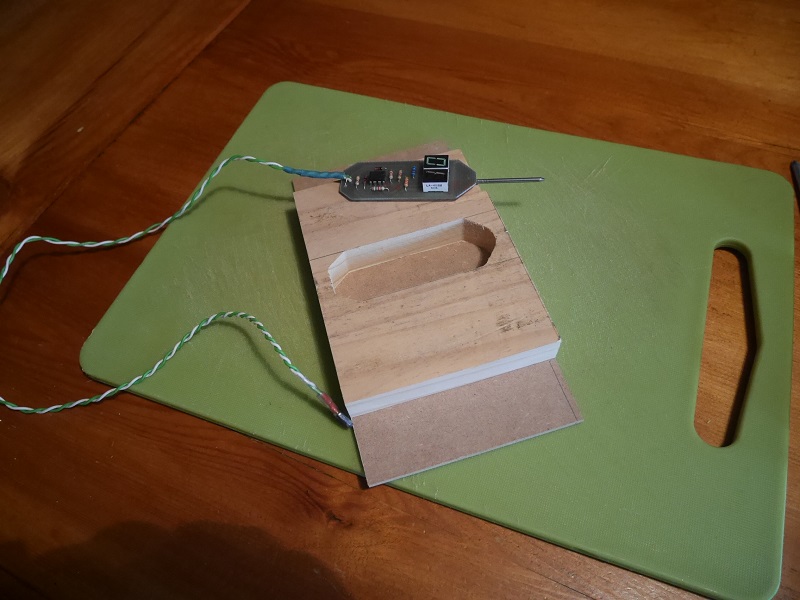

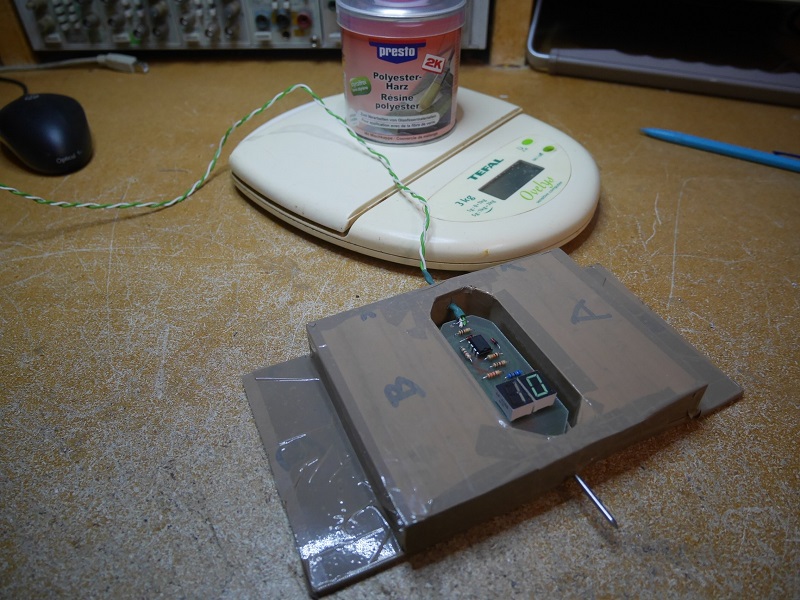

Comme l'autre, transformé en probe jetable en le moulant dans la résine.
Un peu de ponçage pour lui donner la forme idéale et finition au papier de verre de plus en plus fin et lustrage au Mirror.
petite vidéo
