Quand on voit toute la liste de trucs se terminant par "styrène" dégagés lors de l'impression on prend vite peur pour nos poumons, l'odeur caractéristique du PLA (et des autres) fondu n'est pas si bonne que çà pour notre santé. J'ai la chance de disposer d'un conduit de cheminée désaffecté derrière la cloison de mon atelier, J34N1NN3 va être enfermée dans un caisson étanche et en fin d'impression un ventilateur assurera l'extraction de l'air vicié à l'extérieur de la pièce par un conduit donnant sur la cheminée. J'ai d'abord pensé à utiliser un NE555 pour le circuit de tempo mais cette solution si elle est simple n'est pas finalement pas si pratique pourla mise au point, ne connaissant pas à priori le temps nécessaire pour l'extration complète j'aurai du faire moult essais pour le déterminer, dessouder pour changer les valeurs de C et T de la constante RC. J'ai préfèré utiliser un PIC 16F88 ou il suffit de changer quelques lignes de code pour modifier la durée de l'extraction.

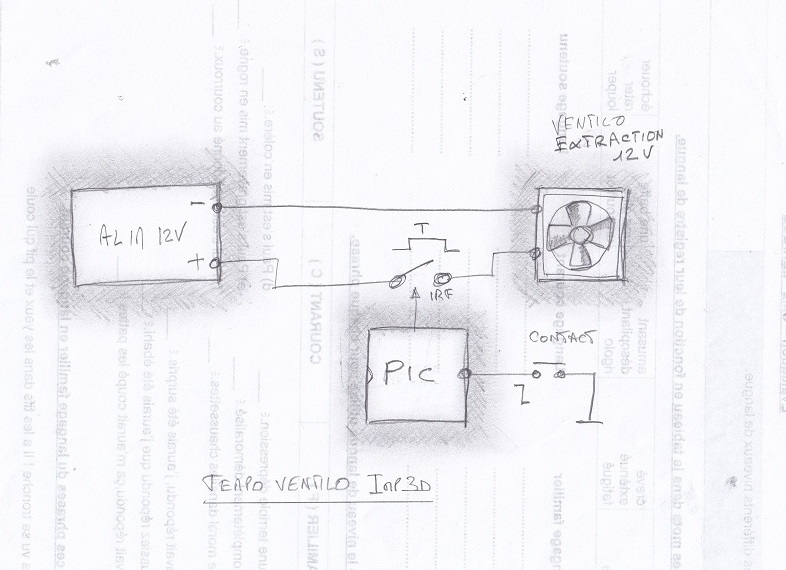

Le schéma simple de principe du système, le PIC définit la valeur de temps T de mise en fonction du ventilateur.

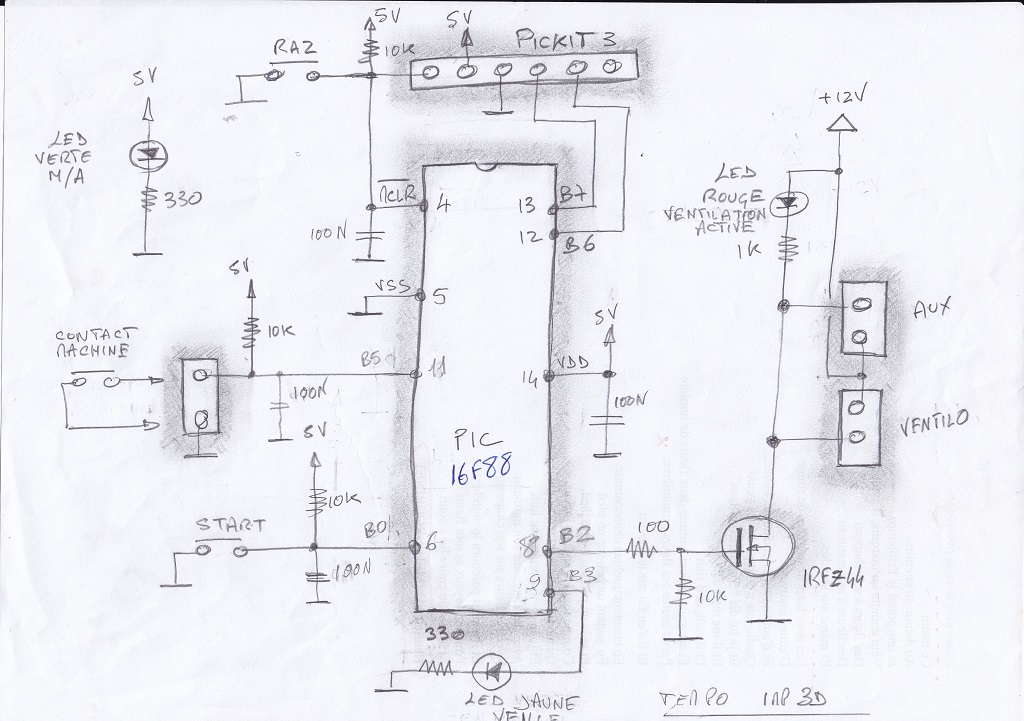

Le schéma: Une sortie supplémentaire est prévue pour être mise en service le temps de la tempo de fin d'impression(Leds, gyrophare, sirène de pompier, etc.)
L'implantation du PCB
Le code hexa très court du programme pour une extration de 5mn
Fonctionnement:
Il ne faut pas que le circuit se déclenche à chaque home mais seulement en fin d'impression. Une fois l'impression lancée on appuie le poussoir "START", la led jaune s'allume montrant qu'on est en veille. Au HOME de fin
d'impression la tempo se déclenche, la led rouge s'allume le temps de l'extraction.

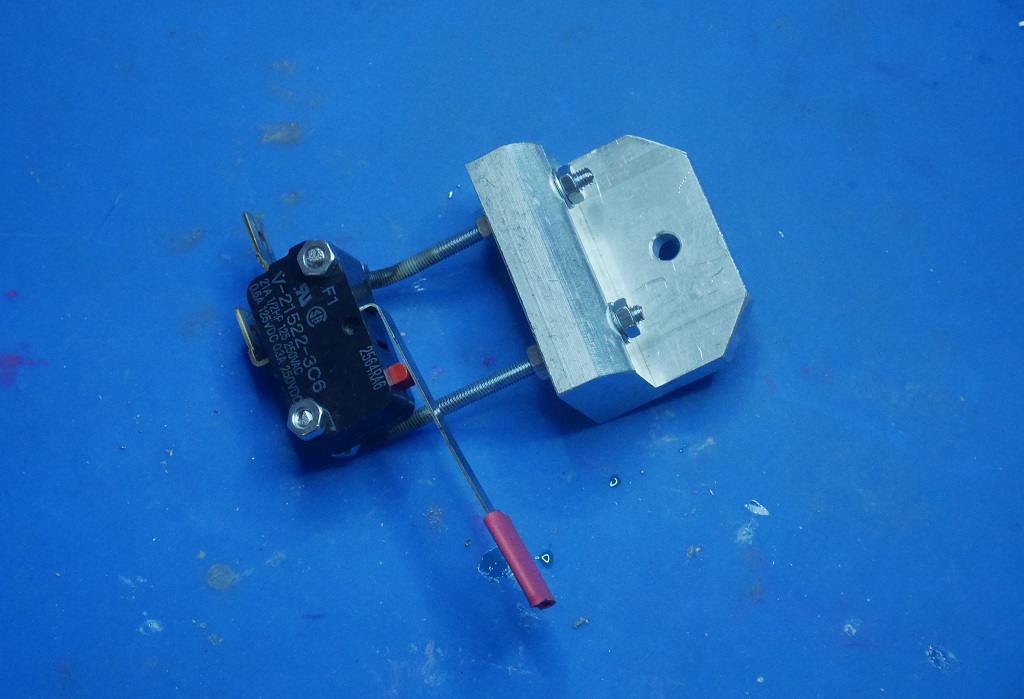

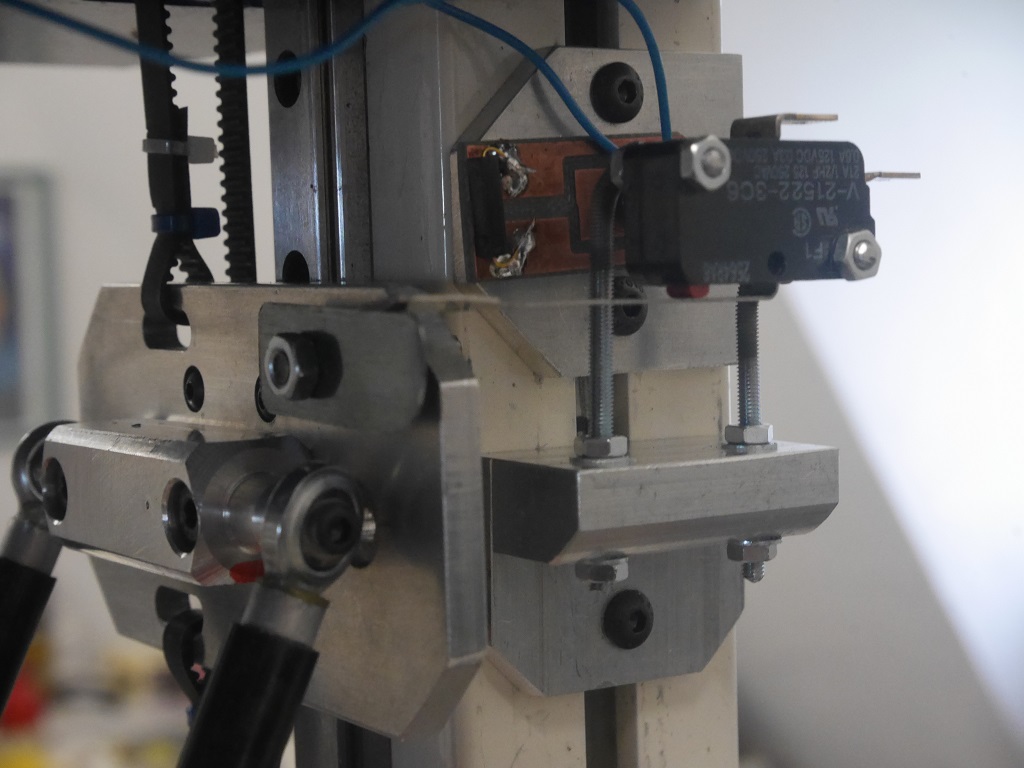

Le système de déclenchement: en arrivée en HOME le chariot presse un microrupteur prélevé dans un vieux four micro-ondes.

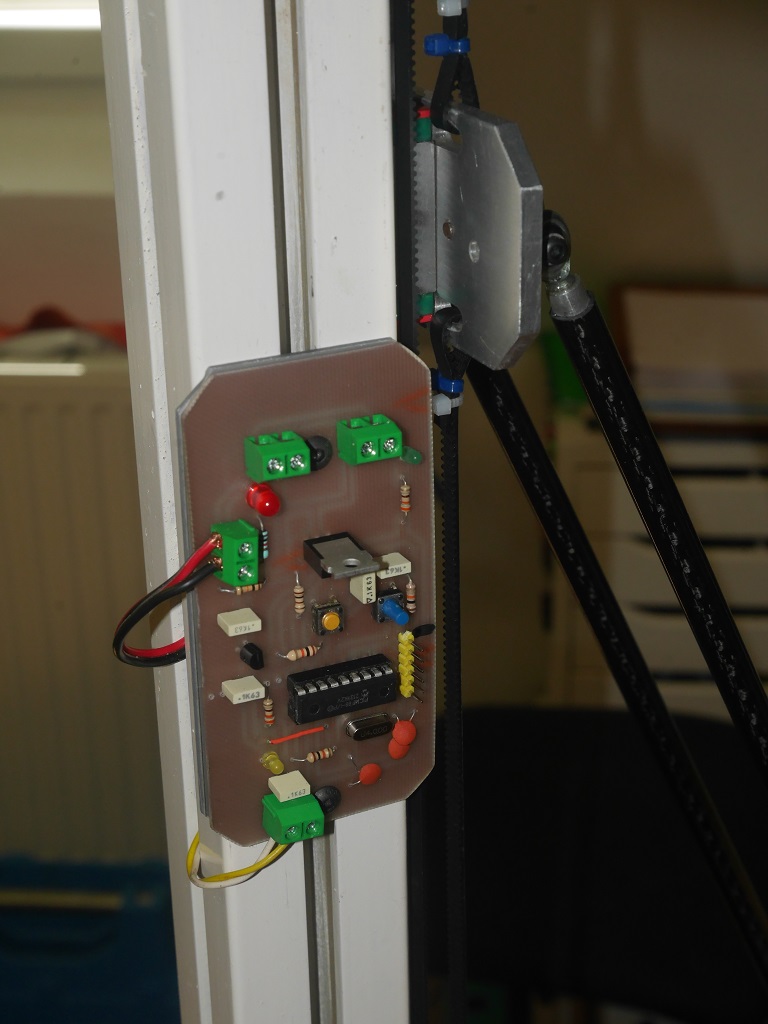

La plaquette montée sur un des piliers de la DELTA

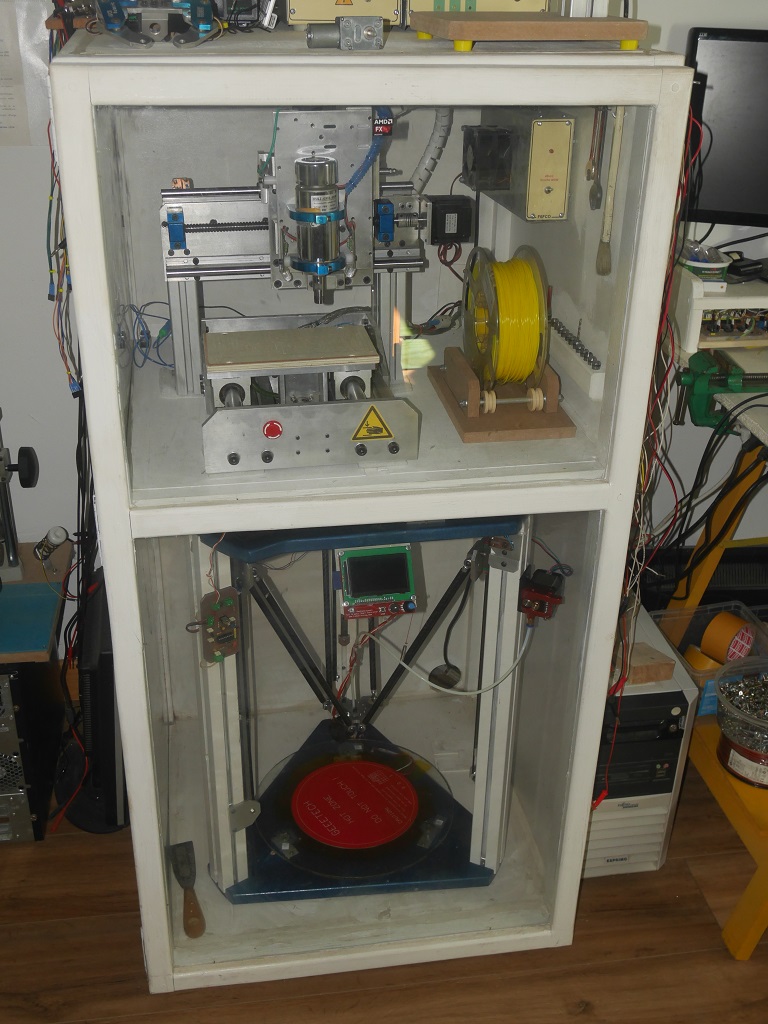

J34N1NN3 partage le caisson avec la micro CNC CH4RL0TT3. L'arrière du caisson communique avec la cheminée derrière la cloison par un conduit souple
- Poumons sauvegardés -
