Vue 3D du système, la détente à par la suite évoluée en forme pour s'adapter au Crouzet.

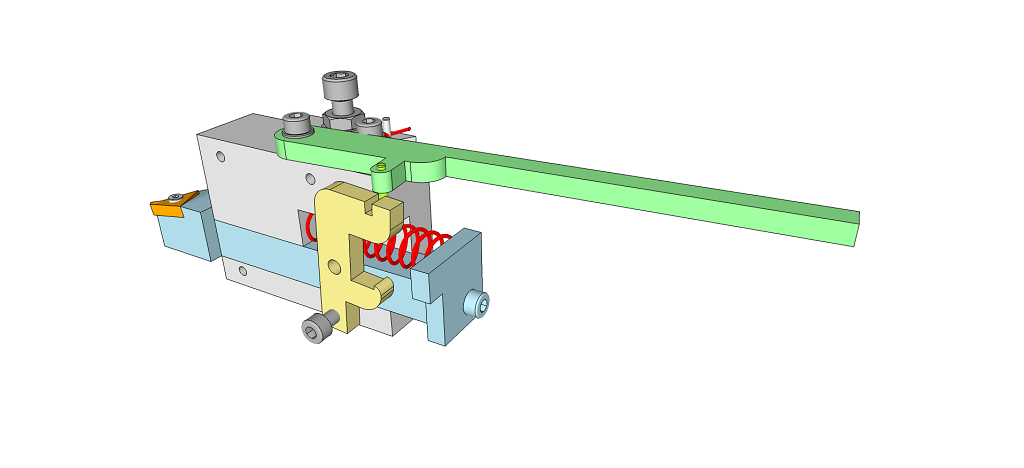

Vue intérieure du système enclenché, outil en position de travail

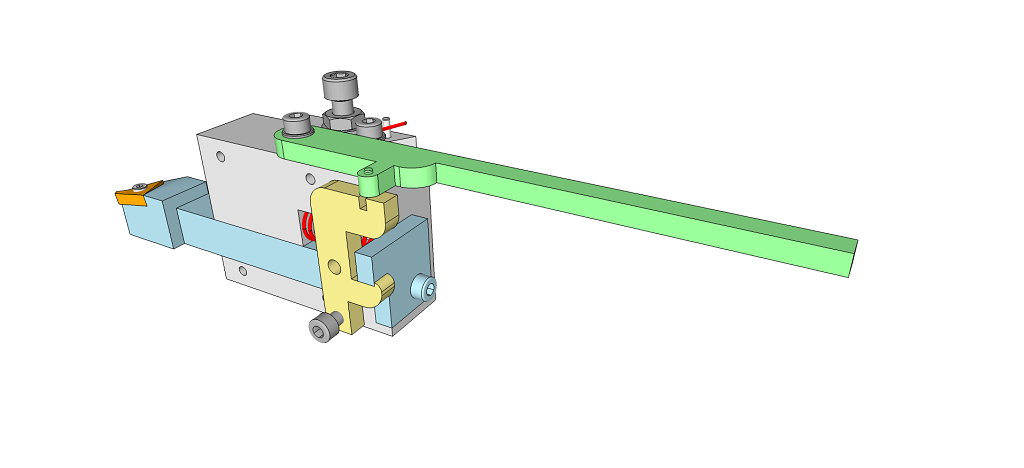

Vue intérieure du système déclenché, outil retiré

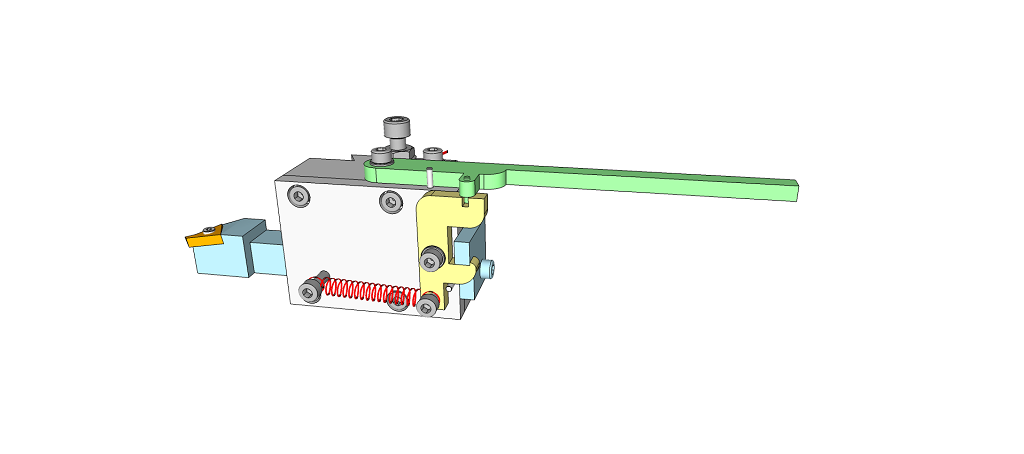

Avec la plaque de protection supportant le ressort de rappel de la détente

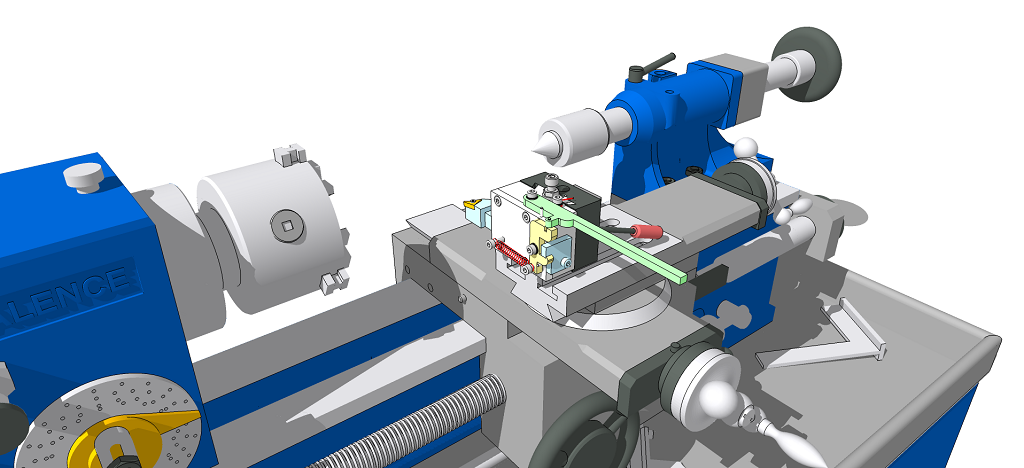

Positionnement sur le Crouzet, le doigt déclencheur n'est pas représenté ici.

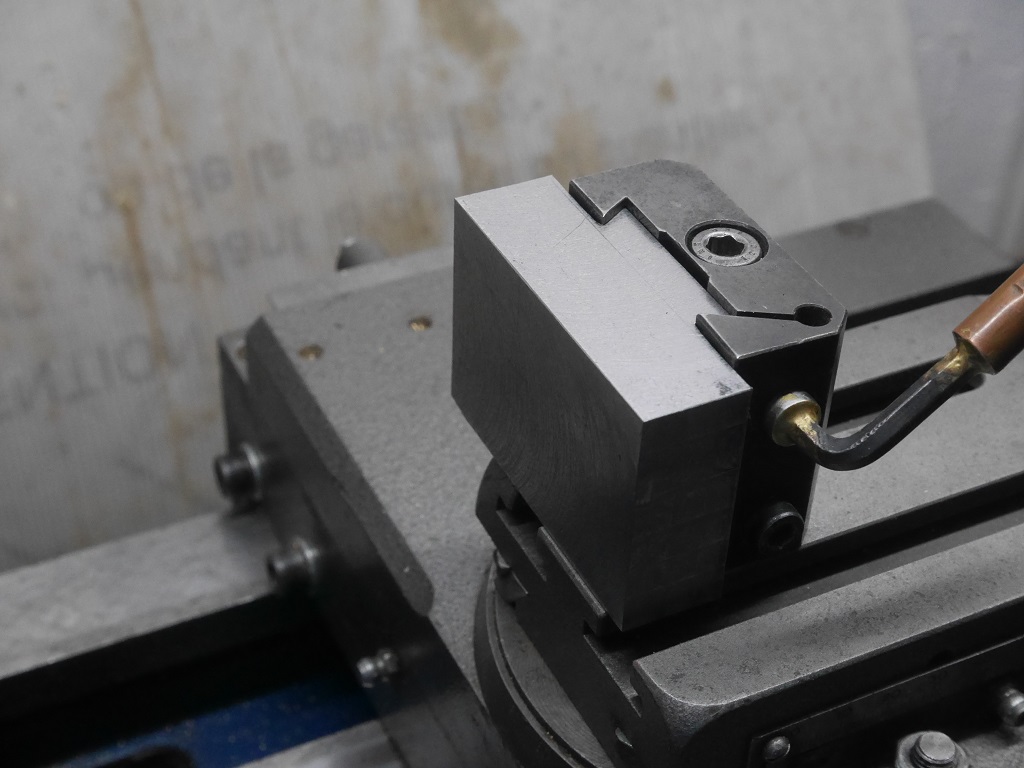

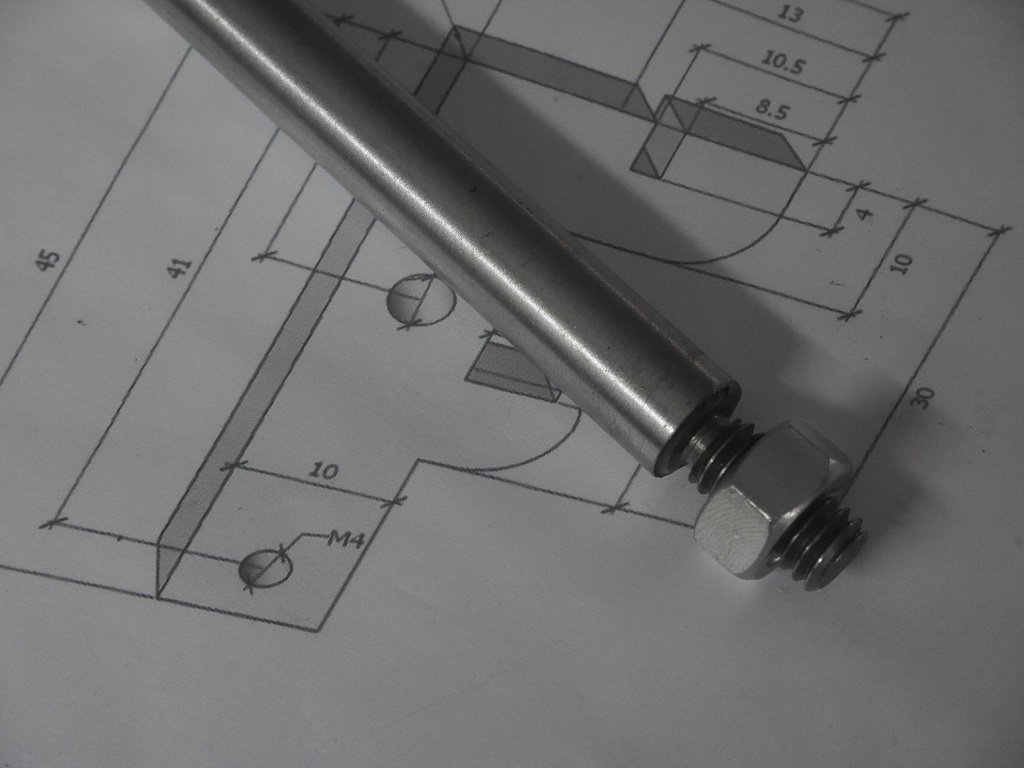

Les cotes ont été pensées par rapport au porte-outil déjà existant sur le Crouzet.

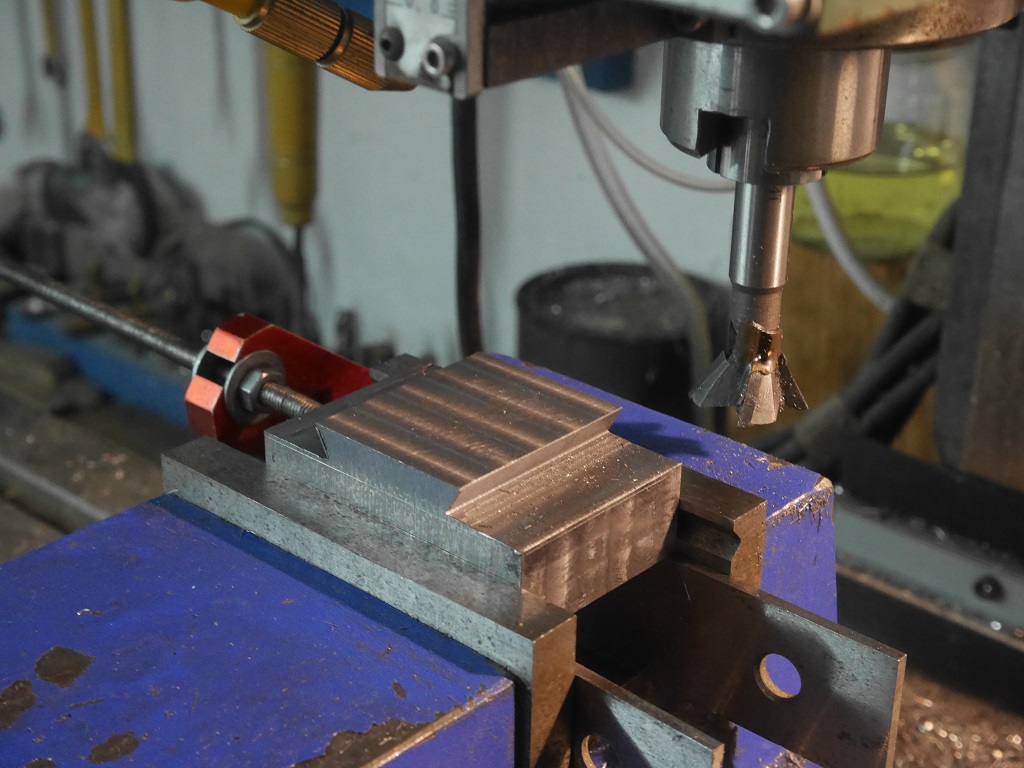

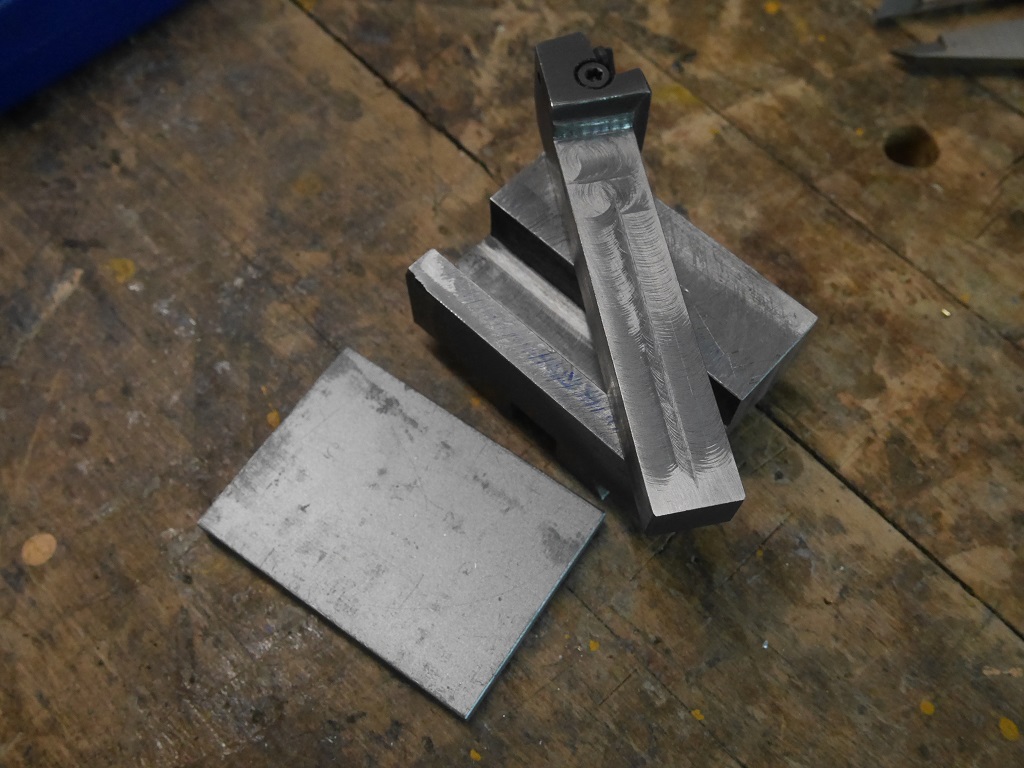

La partie la plus délicate, précision pour que le corps de l'outil glisse librement et sans jeu dans sa rainure.

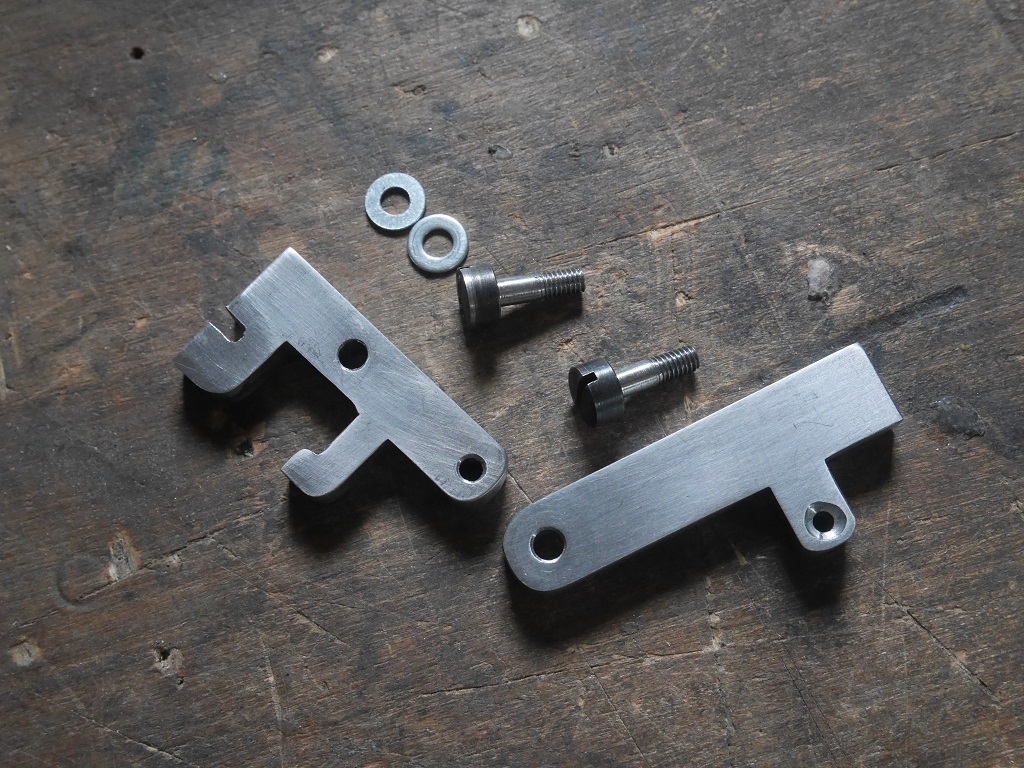

Même principe que sur les mécanismes d'armes à feu: Détente et gachette

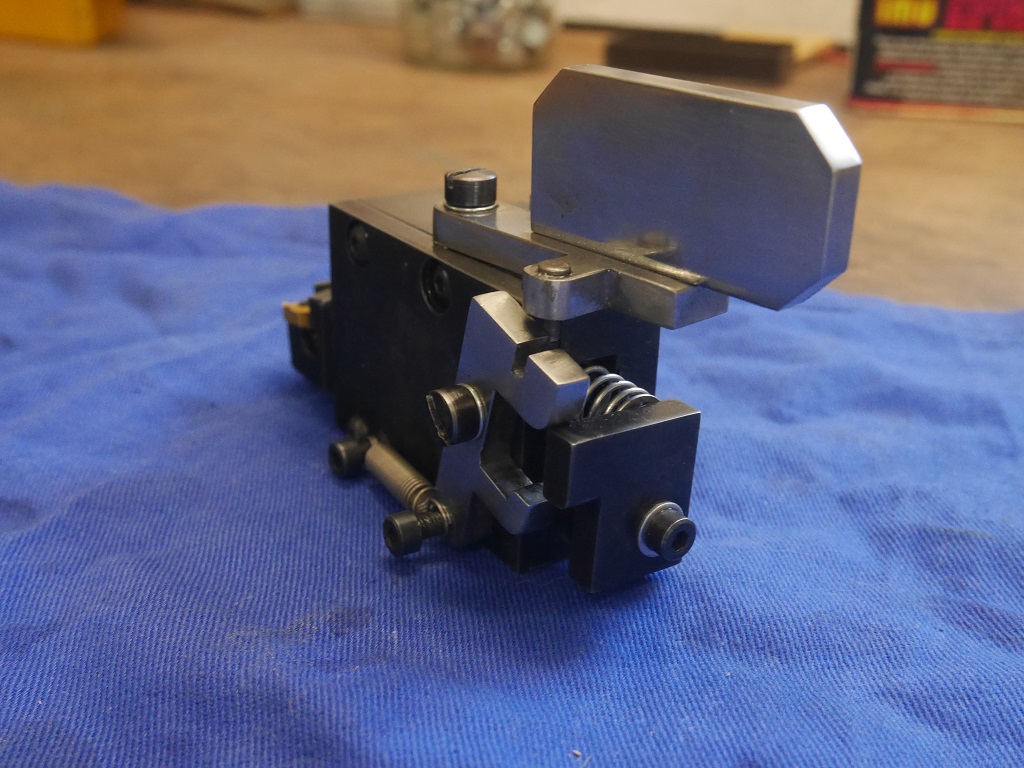

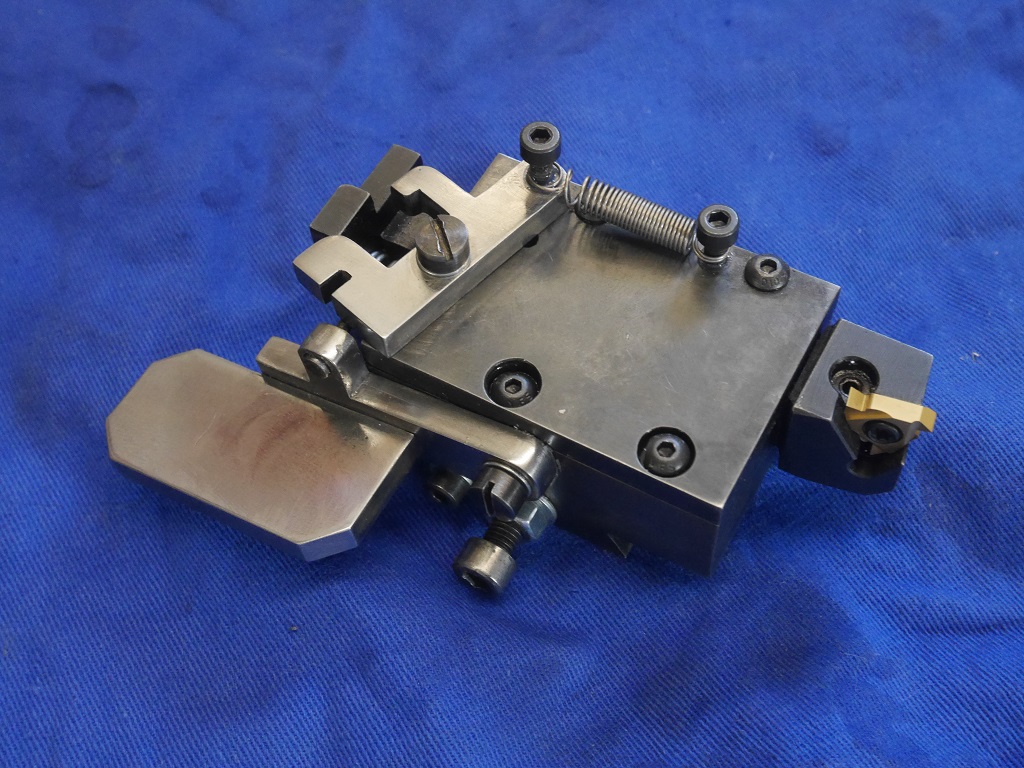

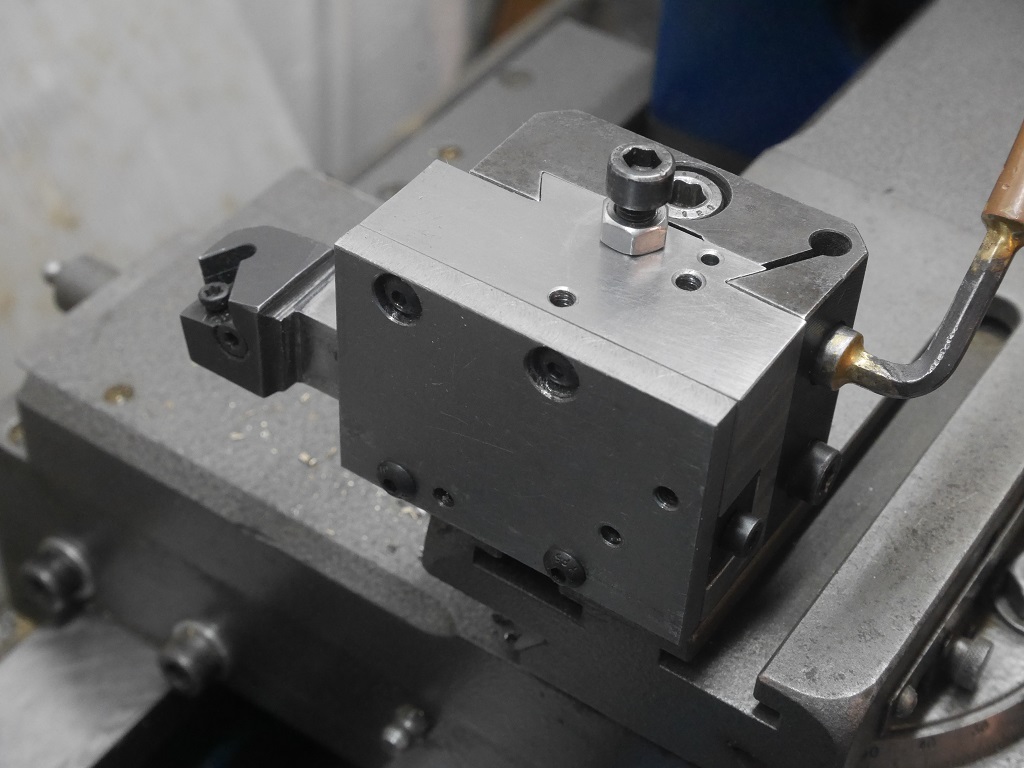

Porte-outil fonctionnel noirci au brunifast. La queue de détente à été largement réduite pour s'adapter au Crouzet. Ici représenté déclenché.

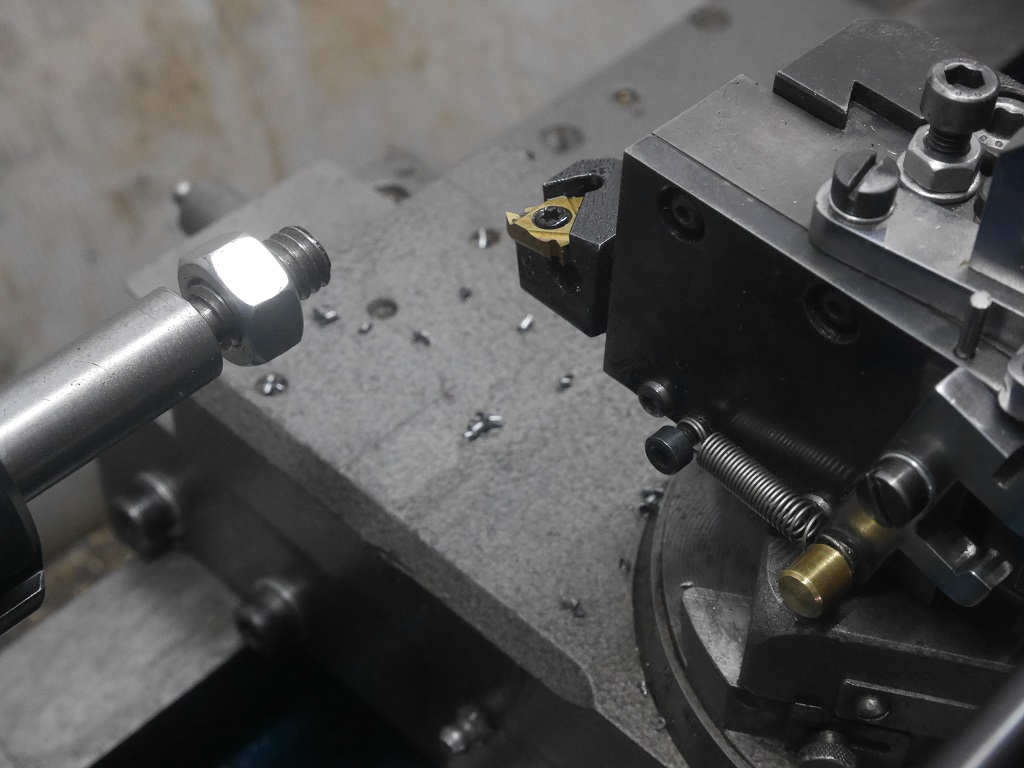

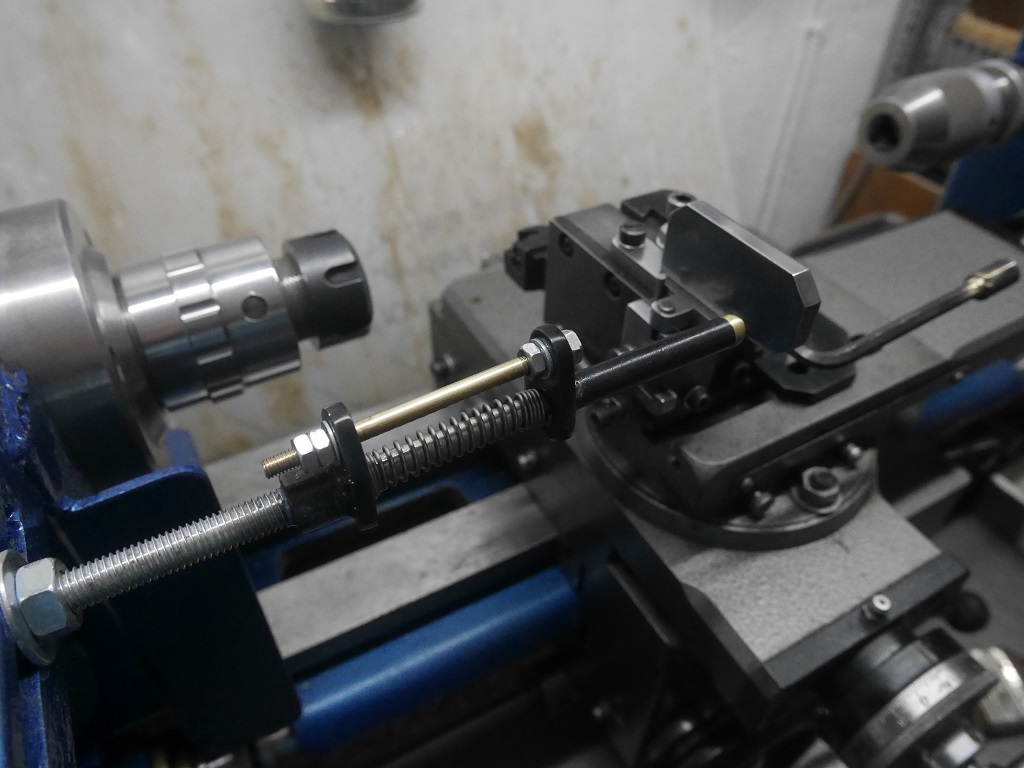

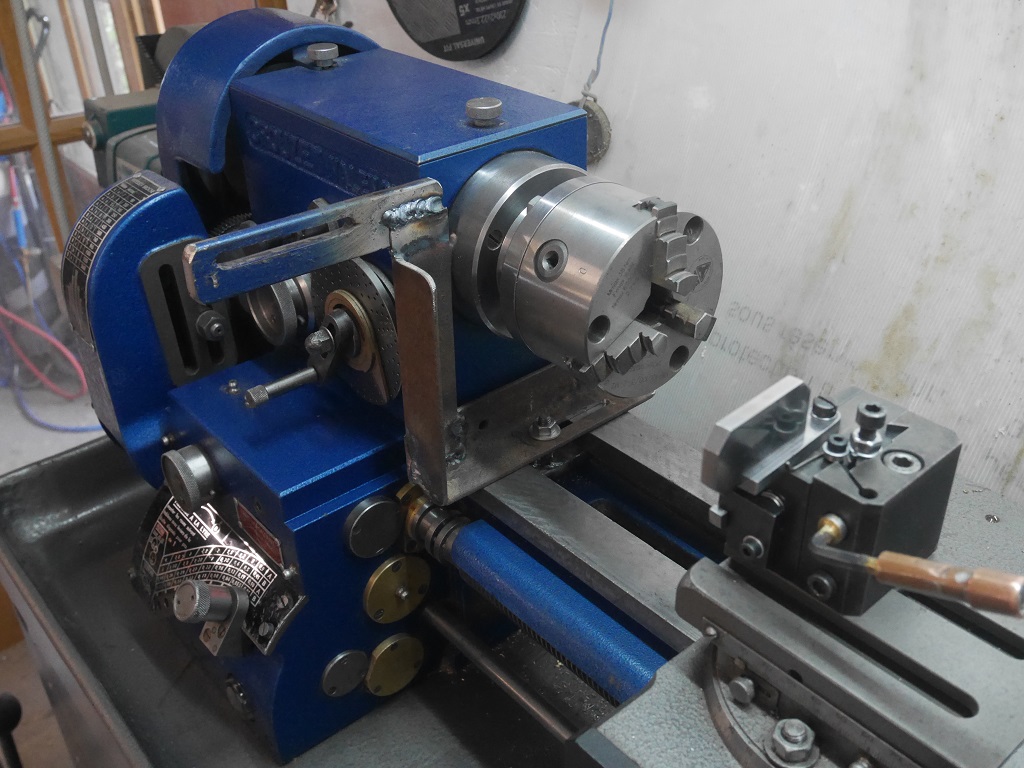

Le système sera règlé pour être déclenché par un doigt presseur en fin de filetage. Support fixe de maintien du doigt

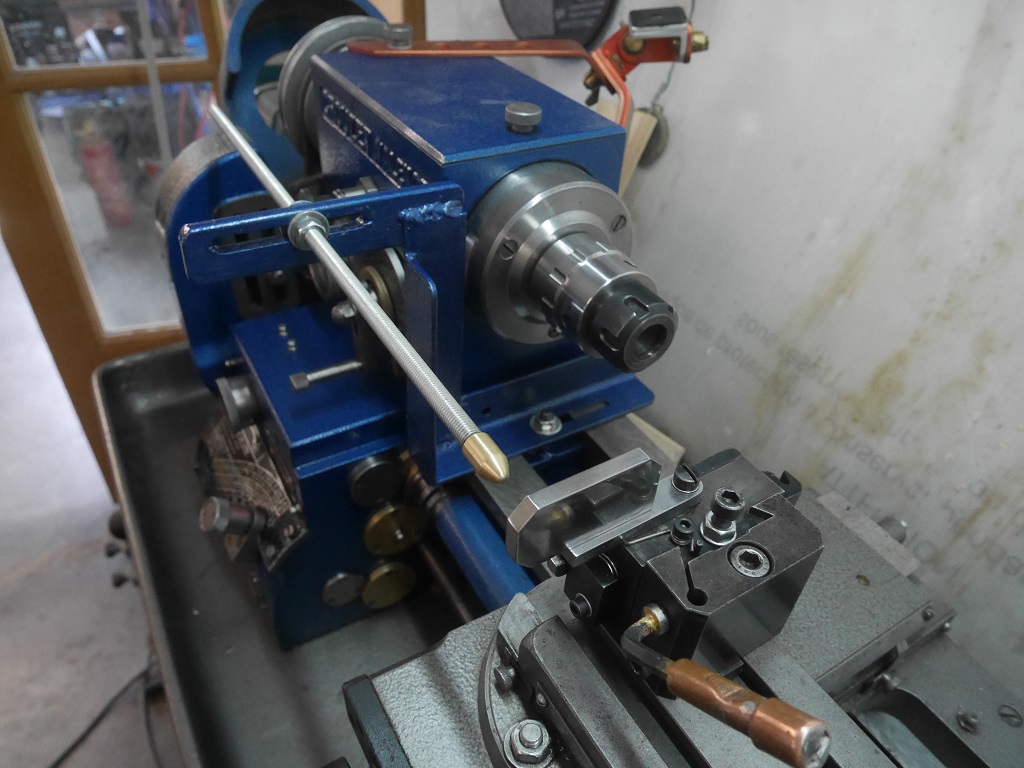

Première version simple du doigt

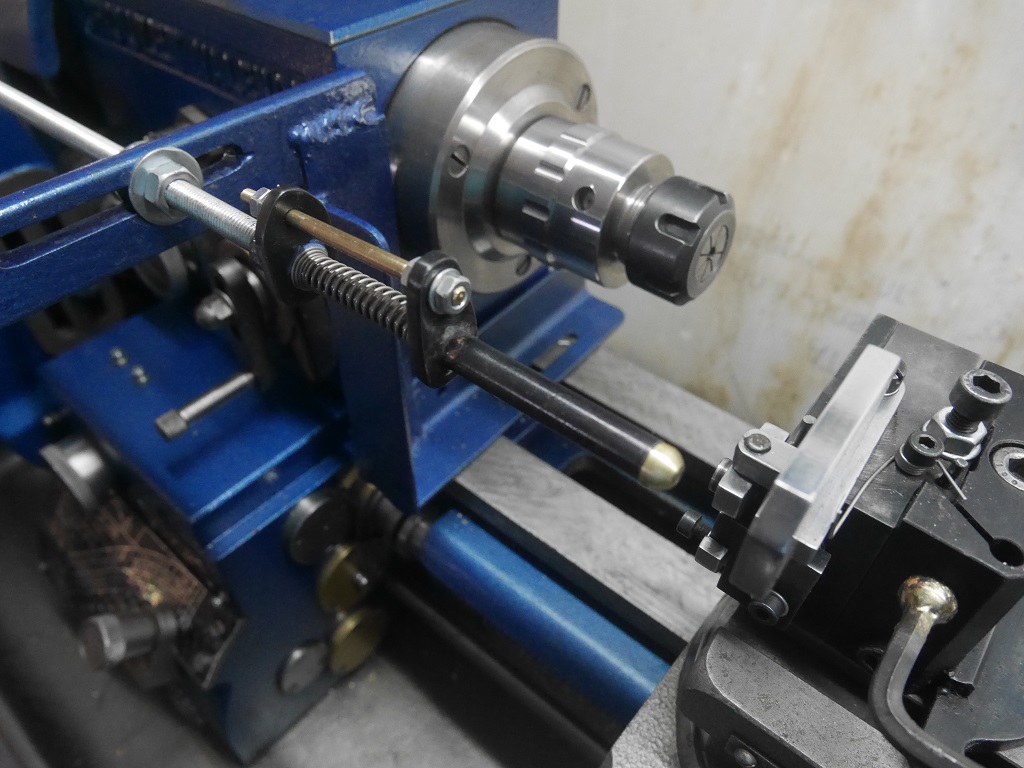

Version améliorée avec ressort presseur
Principe de fonctionnement

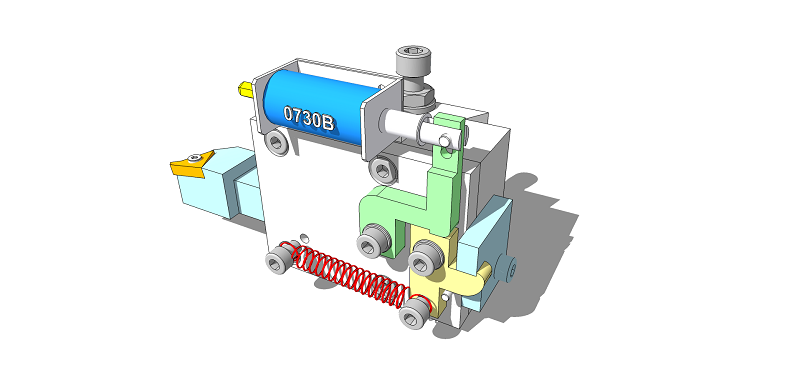

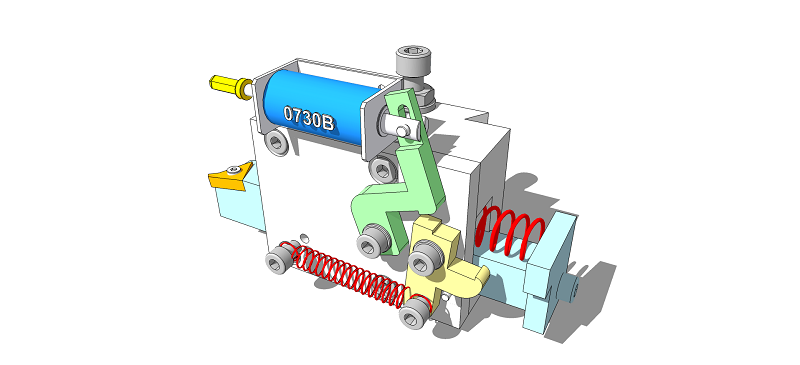

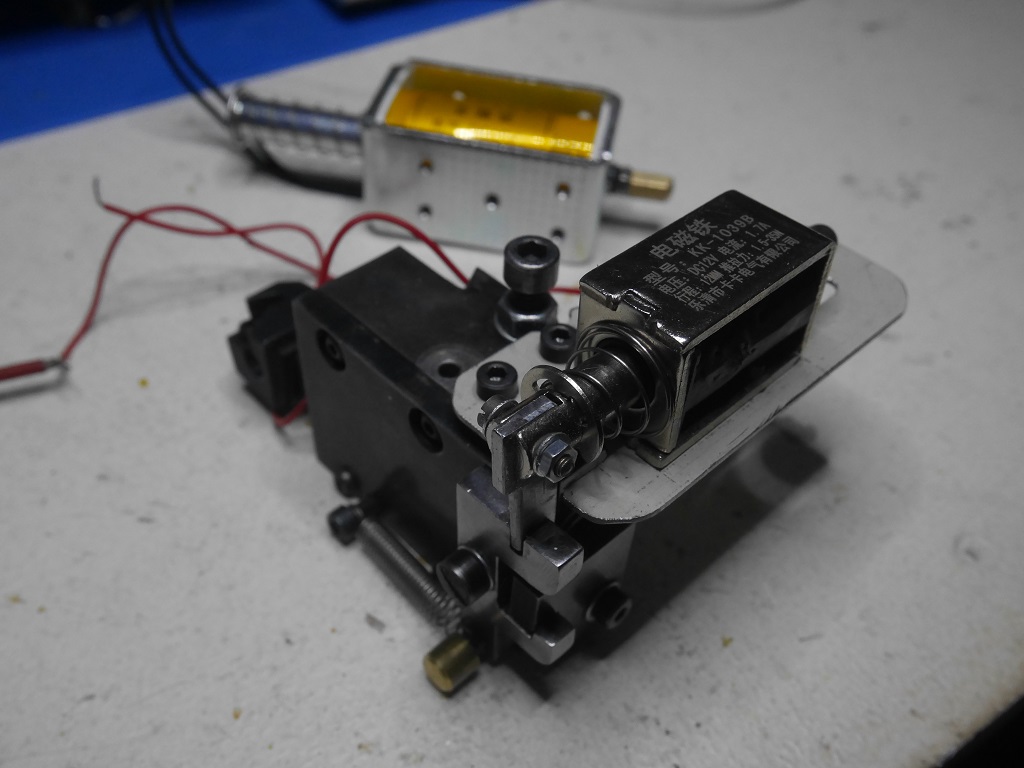

Autre système par moyen électrique. Un système de capteur est positionné sur le banc (capteur ILS) et un aimant sur le chariot transversal, quand l'aimant passe devant le capteur le système monostable actionne l'électro-aimant qui retire la détente. Pour les essais j'ai utilisé un électro-aimant 12v alimenté en 24v.

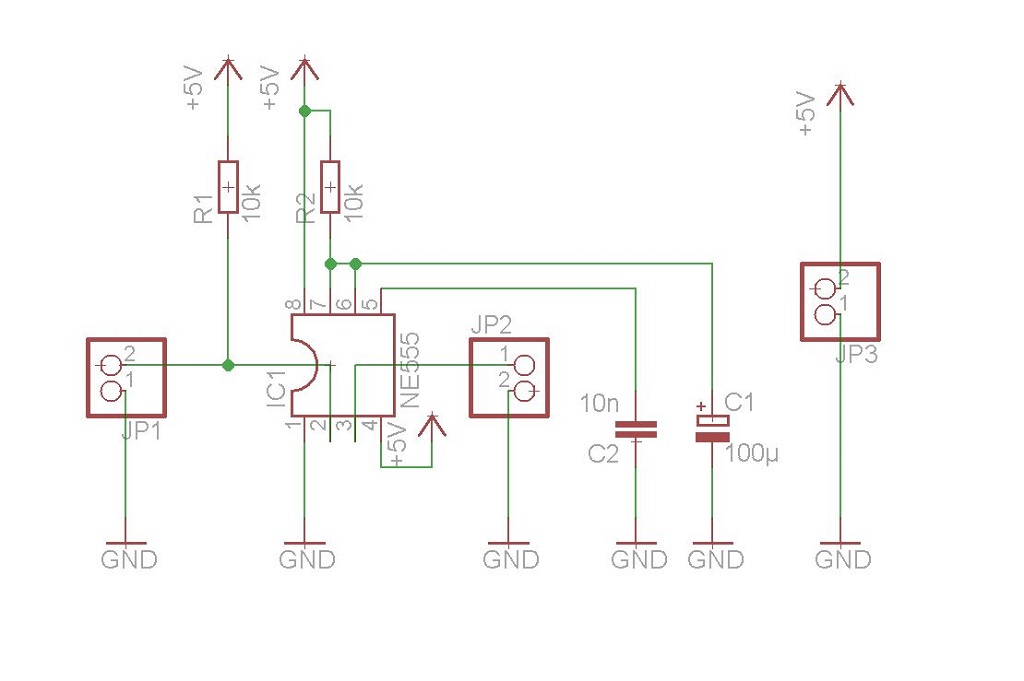

Le système de déclenchement par circuit monostable. L'utilisation d'un monostable est nécessaire pour appliquer la tension de collage à l'électro-aimant seulement pendant un court laps de temps, environ 0,5s. Il faut faire suivre la sortie par un mosfet (non représenté ici) pour attaquer l'électro-aimant en 24v
Tests sur table, ici le couple capteur aimant/ILS est simulé par un contact franc
Test sur table avec ILS. Comprendre que l'ILS est fixé sur le banc du tour et que l'aimant se déplace avec le chariot.

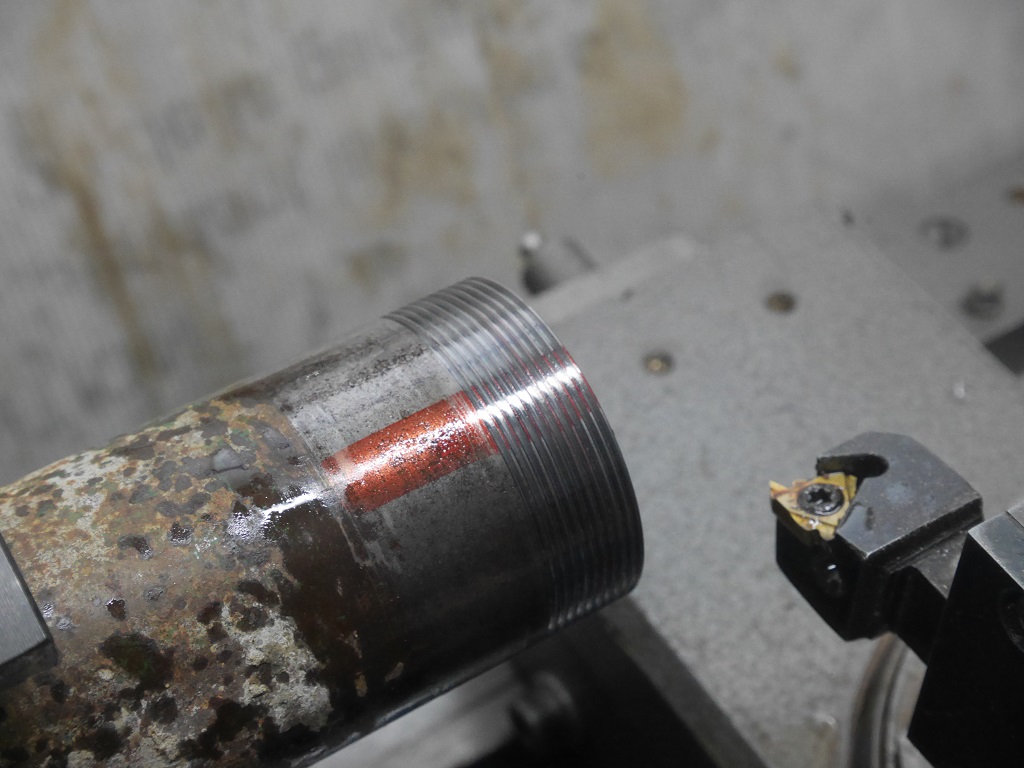

Premiers filetages avec le système
