Pince V.4


J'adhère modérément à l'impression 3D (d'amateur), utile pour créer des petites choses statiques mais pas à la hauteur en ce qui concerne les mécanismes de précision. J'ai décidé de faire une nouvelle version de ma pince pour cube Rubik plus sérieusement en alu 2017.

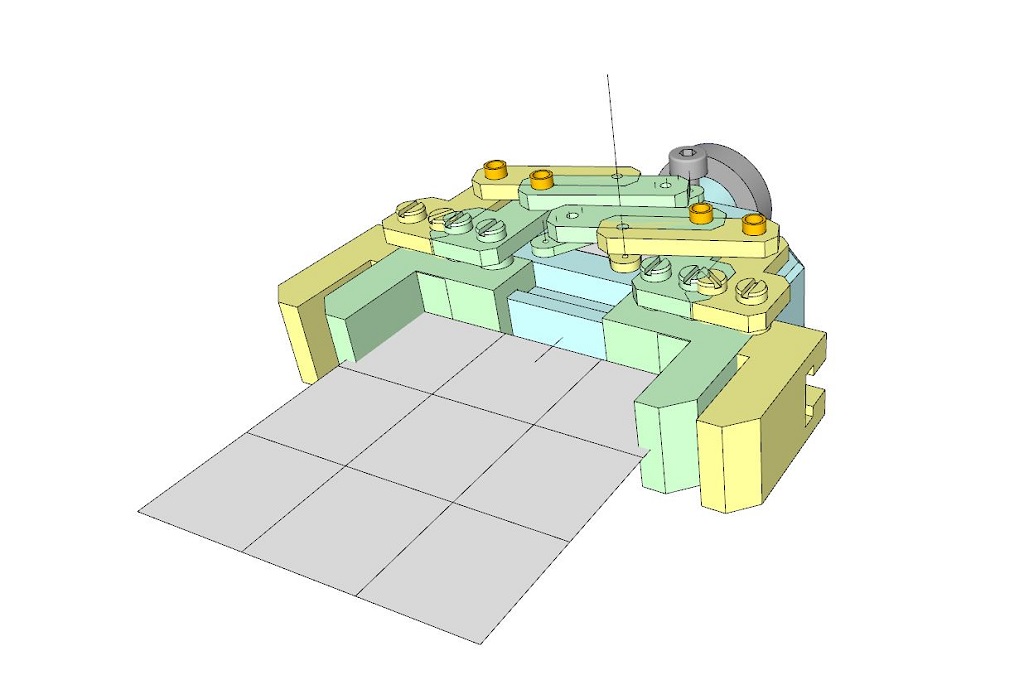

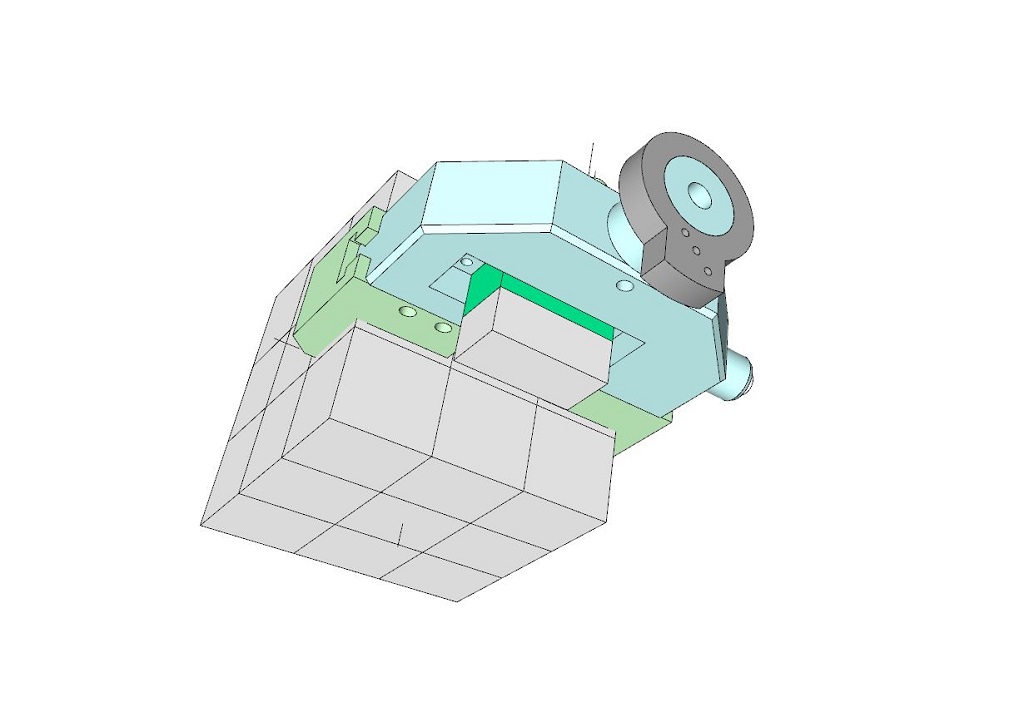

Je ne sais pas travailler sans une petite étude et cotes précises. Les mors glissent sur une rainure en T ce qui assure précision et parallélisme, la symétrie du mouvement sera réglée par le code commandant le servomoteur.


Pince
Pince

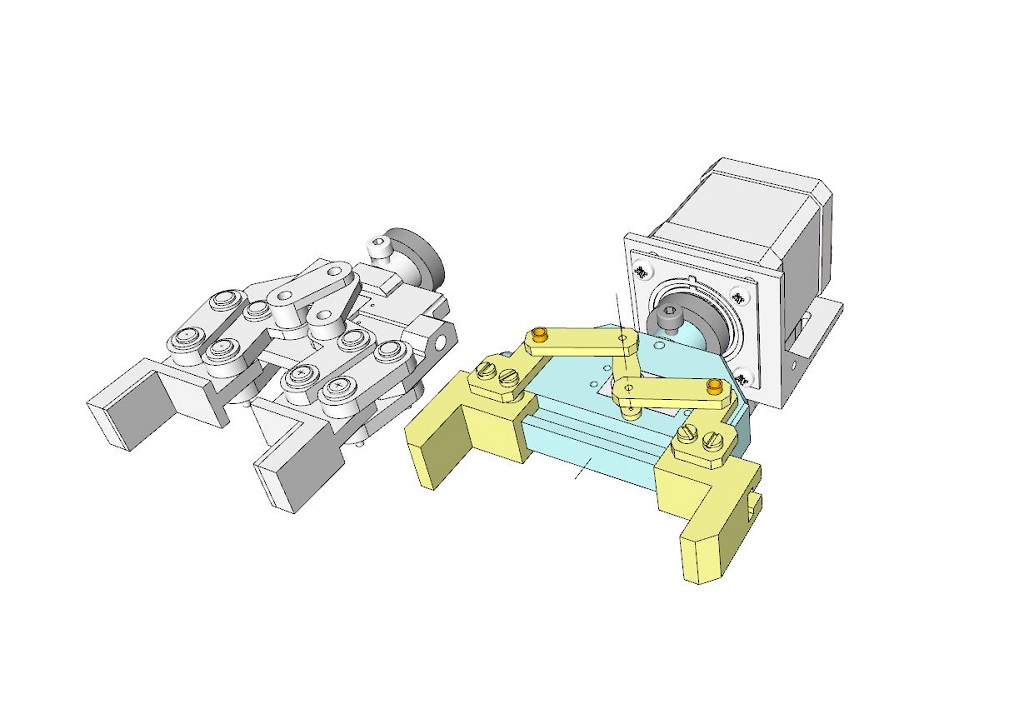

Plus compacte et plus simple mécaniquement que la V.3


Pince

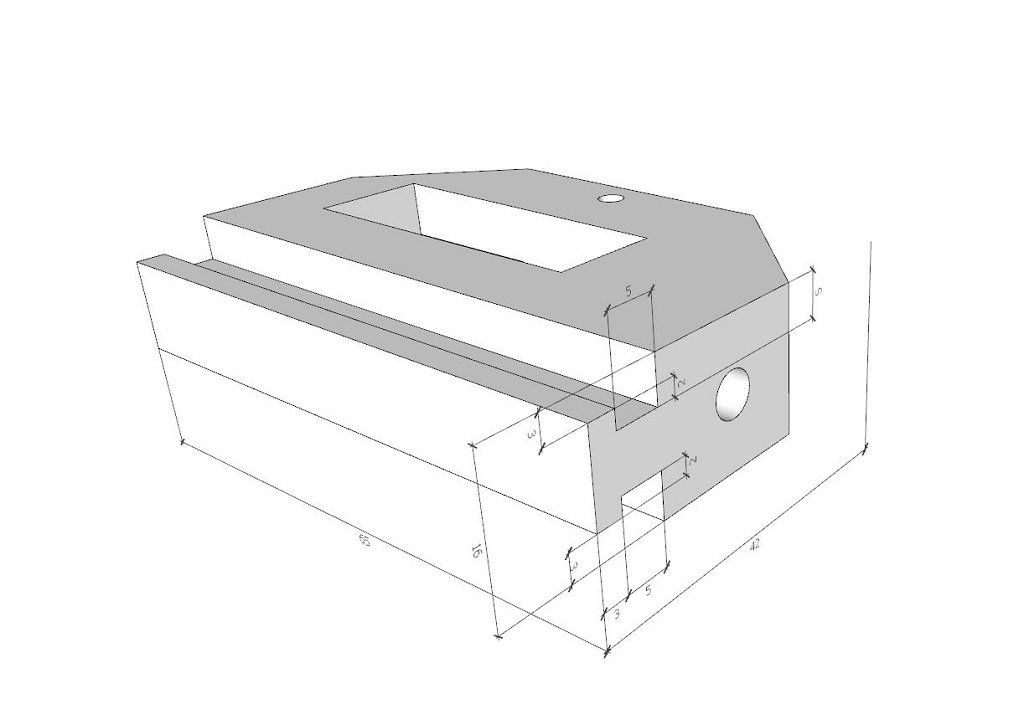

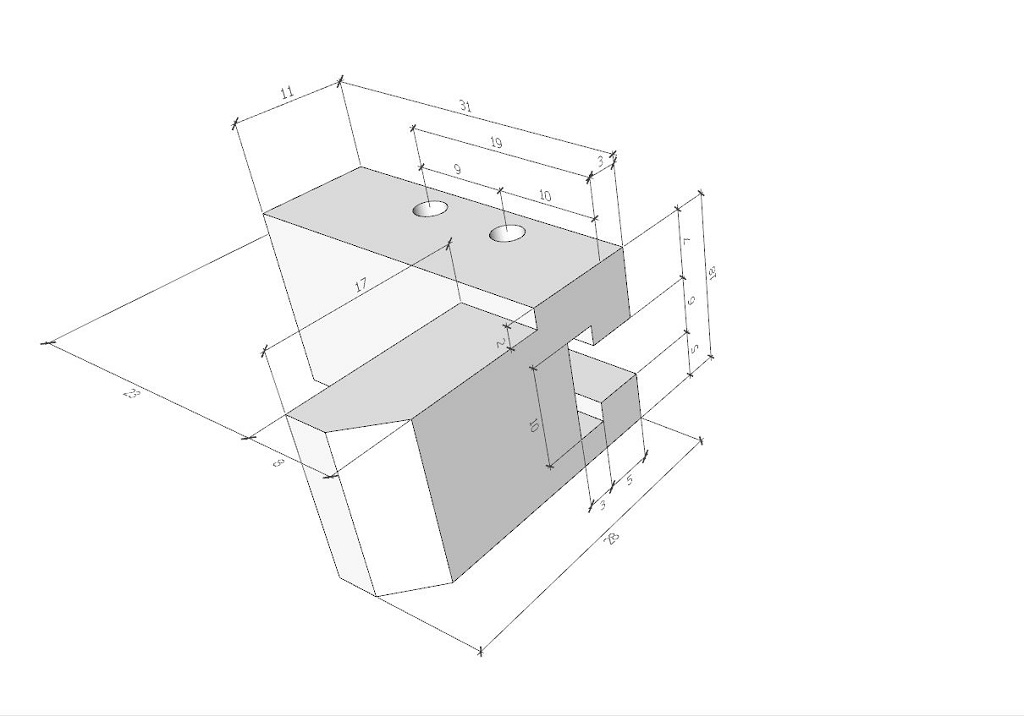

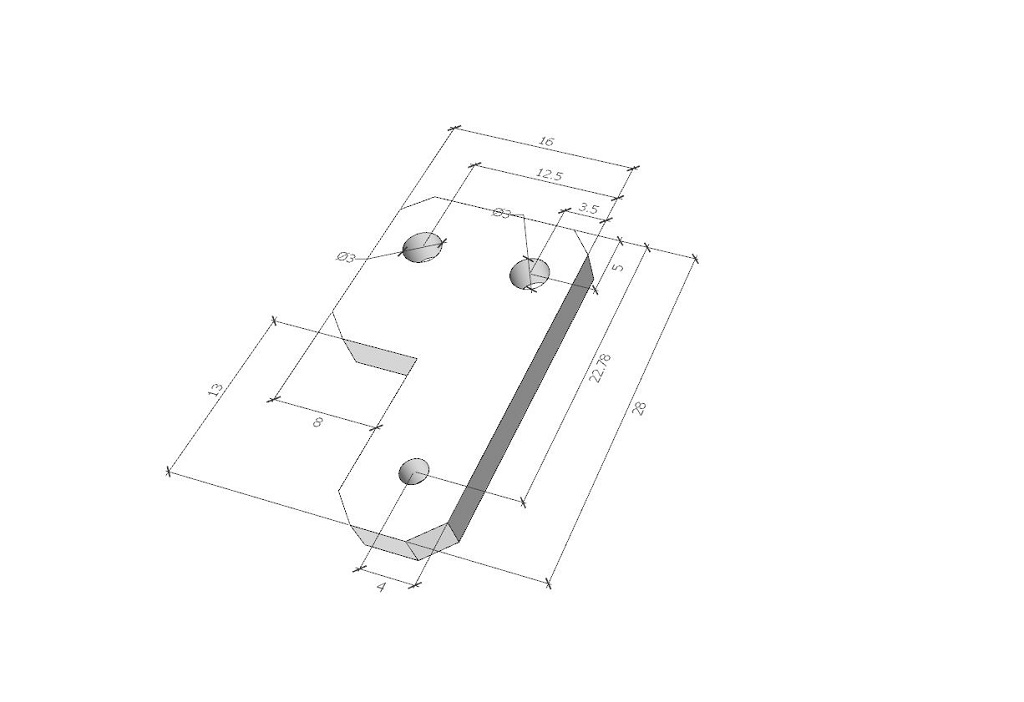

Cotations


Pince
Pince
Pince

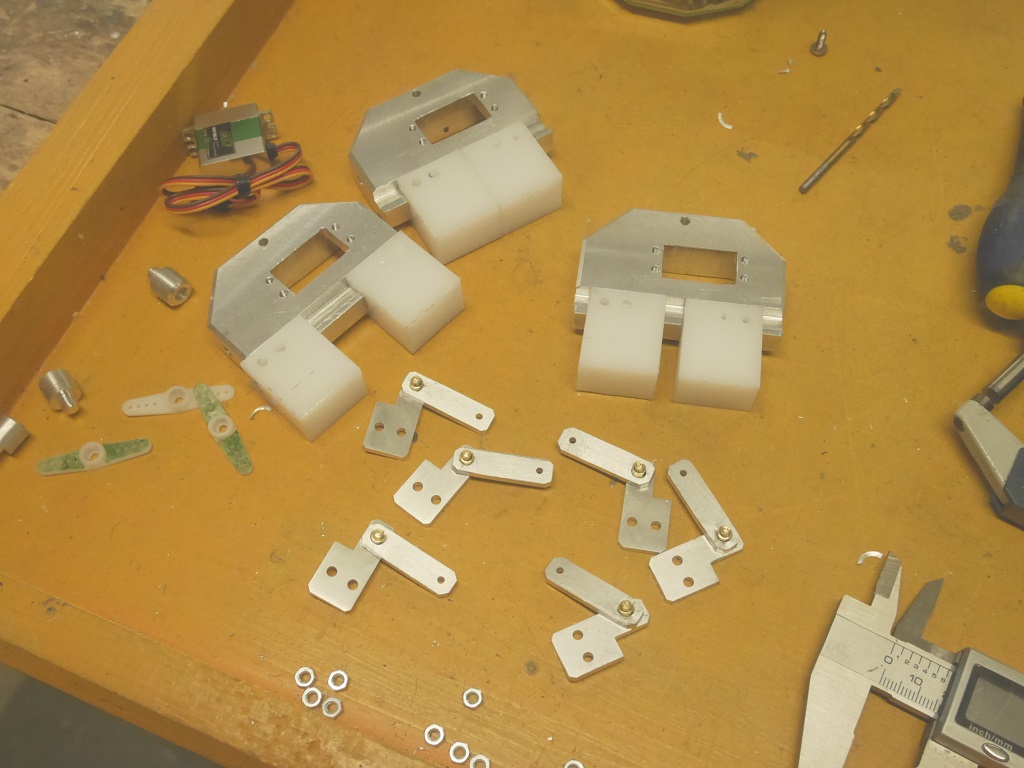

De belles pièces de micro-mécanique


Pince

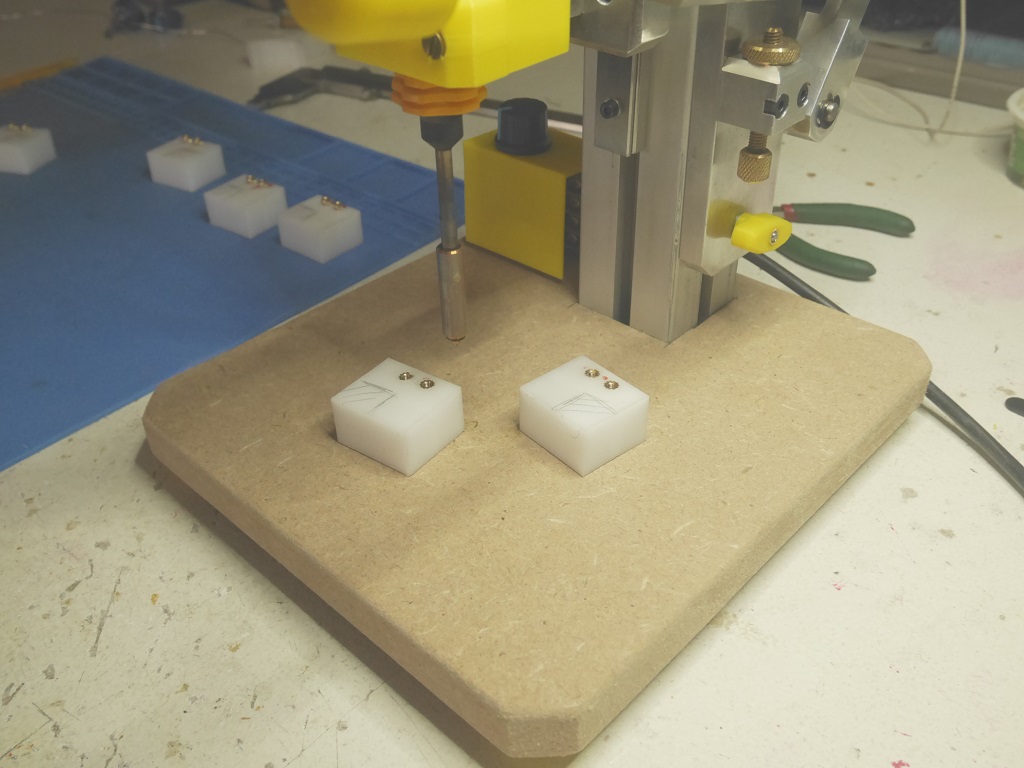

Pour un meilleur vieillissement je ne voulais pas faire glisser de l'alu sur de l'alu, les mors sont usinés dans du POMC, des inserts laiton M3 remplacent les filetages.


Pince

et de belles petites pièces de robotique.


Pince
