Depuis le temps que j'en avais envie, çà y est je me met à l'étude de la programmation des PIC en assembleur. Un grand merci à Monsieur Bigonoff pour ses cours d'assembleur PIC en libre accès https://www.abcelectronique.com/bigonoff/ .
Pour apprendre plus confortablement je me suis
construit une petite platine école, équipée de 2 poussoirs et 3 leds et un NPN driver, de quoi démarrer et faire quelques petits exercices. Je vais commencer par le 16F84, un peu obsoléte mais bon support pour l'étude, j'ai donc équipé la
platine d'un support 18pins. De plus c'est celui qu'emploie BigOnOff dans ses cours. Des rangées de barettes SIL sont prévues pour avoir l'accès aux ports.

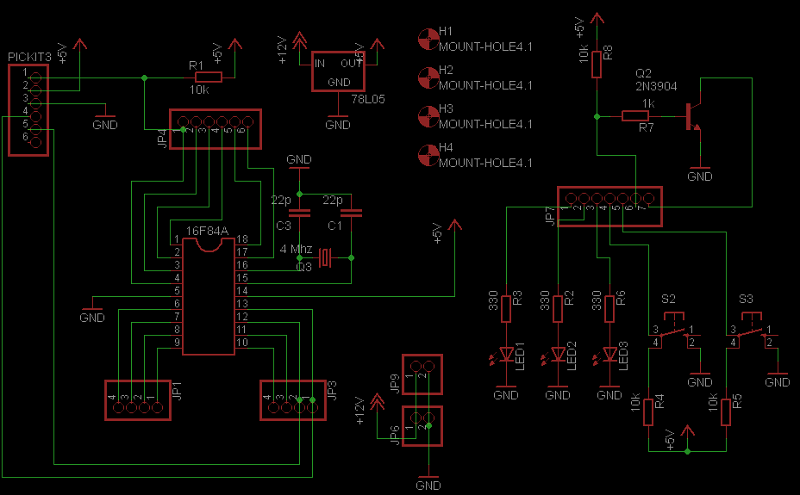

Schéma simple:

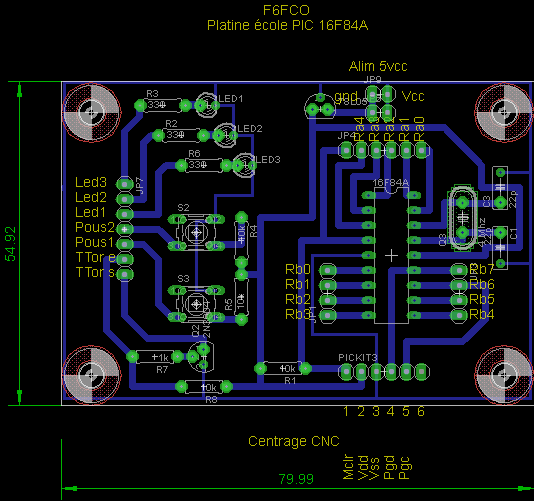

Implantation:
La platine terminée, reliée au programmateur/débuggeur Pickit3. Elle est alimentée en +5vcc par un cordon USB. Reste plus qu'à aligner les lignes de code.
