Sur que les amateurs de grande musique classique ne vont pas aimer, c'est juste des PIC associés à des buzzers, on fait avec ce qu'on a sous la main.

Câblage:
- PIC 16F84A
- 3 boutons poussoirs câblés sur RA0, RA1 et RA2.
- 1 buzzer, patte+ sur la pin RB0 et la patte- sur gnd.
- (Facultatif) si on veut que çà soit plus joli avec des jeux de lumières de ouf et faire la teuf dans l'appart on peut aussi mettre 5 leds multicolores sur RB1, RB4, RB6 et RB7.

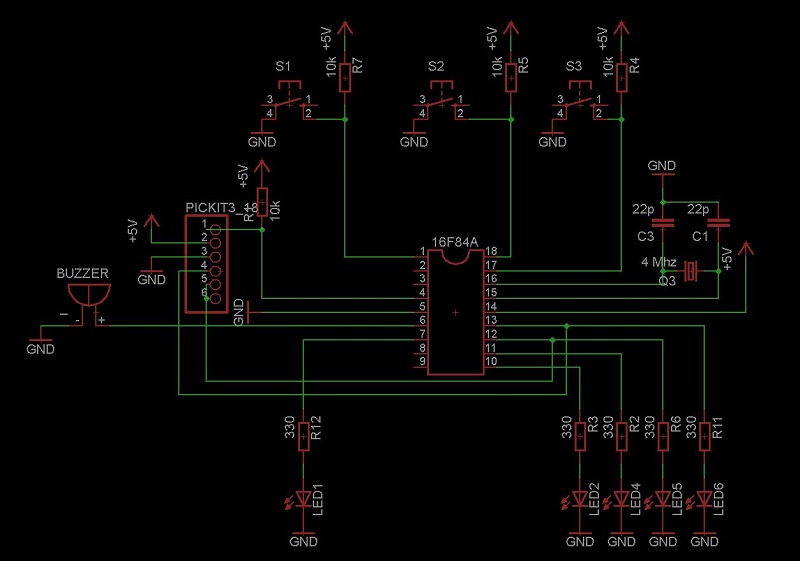

Le schéma:

Le code en assembleur

;********************************************************************** ; * ; NOM: Juke-box * ; Date: 28/01/2018 * ; Auteur: F6FCO JC Buisson ; PIC: 16F84A * ; * ;********************************************************************** LIST p=16F84A ; Définition de processeur #include <p16F84A.inc> ; Définitions des constantes __CONFIG _CP_OFF & _WDT_OFF & _PWRTE_OFF & _HS_OSC OPTIONVAL EQU H'0008' ; -------------------------------------------------------------------------------------------- #define delai 800000 #define pin_buzzer PORTB,0 ; buzzer ; ---------------------- définitions des Leds et poussoirs #define Led_DO PORTB,4 #define Led_RE PORTB,1 #define Led_FA PORTB,7 #define Led_SOL PORTB,5 #define Led_LA PORTB,6 #define Pous1 PORTA,0 ; poussoir avec pull-up (zero si appui) -> vers musique1 #define Pous2 PORTA,1 ; vers musique2 #define Pous3 PORTA,2 ; vers musique3 ; -------------------- définitions des appels de sous-routines #define FAA call faa #define FA#A call fa#a #define SOLA call sola #define SOL#A call sol#a #define LAA call laa #define LA#A call la#a #define SIA call sia #define DO call do #define DO# call do# #define RE call re #define RE# call re# #define MI call mi #define FA call fa #define FA# call fa# #define SOL call sol #define SOL# call sol# #define LA call la #define LA# call la# #define SI call si #define DOb call dob #define DO#b call do#b #define REb call reb #define d call tempo0 #define d1 call tempo1 #define d2 call tempo2 ; --------------------- définitions des durées des notes #define duree_faa 44 #define duree_fa#a 45 #define duree_sola 46 #define duree_sol#a 47 #define duree_laa 48 #define duree_la#a 48 #define duree_sia 49 #define duree_do 50 #define duree_do# 50 #define duree_re 51 #define duree_re# 51 #define duree_mi 52 #define duree_fa 55 #define duree_fa# 56 #define duree_sol 57 #define duree_sol# 57 #define duree_la 58 #define duree_la# 58 #define duree_si 59 #define duree_dob 62 #define duree_dob# 66 #define duree_reb 72 ;********************************************************************* CBLOCK 0x00C cmpt1 ; compteur état haut cmpt2 ; compteur état bas cmpt3 ; compteur de temps note cmpt4 ; compteur de temps note Reg_1 Reg_2 Reg_3 ENDC ;********************************************************************** org 0x000 ; Adresse de départ après reset init bsf STATUS,RP0 ; sélectionner banque 1 movlw OPTIONVAL ; charger masque movwf OPTION_REG ; initialiser registre option movlw b'00000111' ; A0 en entrée pour poussoirs movwf TRISA clrf TRISB ; Bit PORTB.0 en sortie bcf STATUS,RP0 ; Sélectionner banque 0 clrf PORTB ; sorties portB à 0 movlw 5 movwf cmpt1 ; RAZ compteur movwf cmpt2 ;********************************************************************* ; PROGRAMME PRINCIPAL * ;********************************************************************* main poussoir1 btfsc Pous1 ; teste le poussoir 1, si pressé Pous1=0 et on saute goto poussoir2 goto marseillaise poussoir2 btfsc Pous2 ; teste le poussoir 2, si pressé Pous2=0 goto poussoir3 goto santiano poussoir3 btfsc Pous3 ; idem goto main goto copains ; ################################################################################################ copains ; ------------- non ce n'était pas le radeau DO ; non d1 RE ; ce d1 RE# ; n'é d MI ;tait d1 RE ;pas d2 DO ; le d1 RE ; ra d MI ; deau d2 d2 ; ------------- de la méduse ce bateau RE ; de d1 DO ; la d1 RE ; me d MI ; du d LA ; se d1 SI ; ce d1 DOb ; ba d SI ; teau d2 ; ------------ qu'on se le dise au fond des ports LA ; qu'on d1 SOL ; se d1 MI ; le d1 RE ; dise d1 LAA ; au d1 RE ; fond d1 LAA ; des d1 RE ; ports d2 d2 ; ------------ dise au fond des ports DO ; dise d1 MI ; au d1 RE ; fond d1 DO ; des d1 FA#A ; ports FA#A d2 d2 ; -------------- il naviguait en pere peinard SOL#A ; il d1 LAA ; na d SIA ; vi d DO ; guait d1 DO ; en d1 SIA ; père d1 DO ; pei d LAA ; nard LAA d2 d2 ; -------------- sur la grand mare des canards DO ; sur d1 SIA ; la d1 LAA ; grand d1 SOL#A ; ma d MI ; re d1 MI ; des d1 RE# ; ca d RE ;nards d2 d2 ; -------------- et s'appelait les copains d'abord FA ; et d1 MI ; s'app d RE ; elait d1 DO ; les d1 DO ; co d DO ; pains d1 LAA ; d'a d FAA# ; bord d2 d2 ; -------------- les copains d'abord MI ; les d1 RE ; co d LAA ; pains d1 SIA ; d'a d DO ; bord goto main ; ################################################################################################ marseillaise ; ------------------ allons enfants de la patrie DO ; al d DO ; lons d DO ; en d FA ; fants FA d1 FA ; de d1 SOL ; la d1 d1 SOL ; pa d DOb ; tri DOb ; ii d LA ; i FA ; e ; -------------------- Le jour de gloire est arrivé d2 d2 FA ; le d LA ; jour d FA ; de d RE ; gloire RE d1 LA# ; est LA# LA# d SOL ; ar d MI ; ri d FA ; vé ; -------------------- contre nous de la tirannie d2 d2 FA ; con d d SOL ; tre d1 LA ; nous d1 LA ; de d1 LA ; la d1 LA# ; ti d LA ; ra d LA ; nie LA ; ie SOL ; e SOL ; ------------------- L'étendart sanglant est levé d2 d2 SOL ; l'é d LA ; ten d LA# ; dart LA# ; art d1 d1 LA# ; san d d d LA# ; glant LA# ; ant d1 DOb ; est d1 d1 LA# ; le LA ; vé LA ; é ;--------------------- L'étendart sanglant est levé d2 d2 DOb ; l'é d d DOb ; ten d d DOb ; dart d1 d1 LA ; san d d FA ; an d DOb ; glant d1 LA ; est d FA ; le d DO ; vé d2 ;----------------------- Entendez-vous dans nos campagnes DO ; en d DO ; ten d MI ; dez SOL ; vou SOL ; ous SOL d1 LA# ; dans d1 LA ; nos d1 MI ; cam d SOL ; pa SOL d FA ; gnes d2 D2 ; ----------------------- mugir ces féroces soldats RE# ; mu d RE ; gir RE d1 FA ; ces d1 FA ; fé d FA ; ro d MI ; ces FA ; sol d SOL ; dats SOL d2 d2 ; ---------------------- Ils viennent jusque dans vos bras ;SOL ; ils ;d1 ;SOL# ; vie ;d ;LA ; nnent ;LA ;d1 ;LA ; jus ;d ;LA ; que ;d ;LA# ; dans ;DOb ; vos ;SOL ; bras ;d2 ;d2 ; ---------------------- égorger vos fils et vos compagnes ;SOL# ; é ;LA ; gor ;FA ; ger ;d1 ;FA ; vos ;d1 ;FA ; fils ;d1 ;SOL# ; et ;d1 ;SOL ; vos ;d1 ;FA ; com ;d ;FA ; pa ;d ;MI ;gnes ;MI ;d2 ;d2 ; ---------------------- Aux armes citoyen ;DOb ; aux ;d1 ;DOb ; ar ;DOb ;DOb ;d ;DOb ; mes ;d1 ;d1 ;LA ; ci ;d ;FA ; toy ;d ;SOL ; yens ;SOL ;d2 ; ---------------------- Formez vos bataillons ;DOb ; For ;d ;DOb ; mez ;DOb ;DOb ;d1 ;DOb ; vos ;d1 ;LA ; ba ;d ;FA ; tail ;d ;SOL ; llons ;SOL ;d2 ; ---------------------- Marchons marchons ;DO ; mar ;DO ;d ;FA ; chons ;FA ;FA ;d1 ;d1 ;d1 ;SOL ; mar ;SOL ;d ;LA ; chons ;LA ;LA ;d2 ; ---------------------- Qu'un sang impur ;LA# ; qu'un ;LA# ;LA# ;d1 ;DOb ; sang ;d1 ;REb ; im ;REb ;d ;SOL ; pur ;SOL ;SOL ;d2 ; ---------------------- abreuve nos sillons ;REb ; a ;REb ;d ;DOb ; breu ;DOb ;DOb ;LA ; ve ;d1 ;LA# ; nos ;d1 ;SOL ; si ;FA ; llons ;FA goto main ; ################################################################################################ santiano ; ------------------------ C'est un fameux trois-mats SI ; c'est SI d MI ; un d1 MI ; fa d MI ; meux s1 FA# ; trois SOL ; mats SOL d1 ; ------------------------- Fin comme un oiseau SOL ; fin LA ; comme d1 SI ; un d1 SI ; oi LA ; seau LA LA d2 d2 ; --------------------- Hisse et haut Santiano REb ; Hiss d REb ; é d SI ; haut SI SI ;goto main d1 d1 MI ; San FA# ; ti SOL ; a LA ; a d LA ; no LA LA d2 ; ------------------ Dix-huit noeuds, quatre-cent tonneaux LA ; dix d LA ; huit d1 LA ; noeuds LA d1 FA# ; qua SOL ; tre LA ; cent LA d1 FA# ; to MI ; o RE ; nneaux ; ------------------ Je suis fier d'y être matelot d2 MI ; je d1 FA# ; suis SOL ; fier d1 SOL ; d'y d1 FA# ; e d RE ; tre d1 MI ; ma d MI ; te d MI ; lot MI goto main ;----------------------------------------- FAA faa bsf Led_SOL bsf Led_DO movlw duree_faa movwf cmpt3 movlw 1 movwf cmpt4 faa1a decfsz cmpt3 goto faa1b decfsz cmpt4 goto faa1b bcf Led_DO bcf Led_SOL return faa1b bsf pin_buzzer call tempo_DO1 bcf pin_buzzer call tempo_DO1 goto faa1a tempo_FAA ; 175hz ; Délai 2 857 Cycles de la machine ; Durée du délai 2857 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .180 movwf Reg_1 movlw .4 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 nop nop return ;----------------------------------------- FA#A fa#a bsf Led_SOL bsf Led_DO movlw duree_fa#a movwf cmpt3 movlw 1 movwf cmpt4 fa#a1a decfsz cmpt3 goto fa#a1b decfsz cmpt4 goto fa#a1b bcf Led_DO bcf Led_SOL return fa#a1b bsf pin_buzzer call tempo_FA#A bcf pin_buzzer call tempo_FA#A goto fa#a1a tempo_FA#A ; 185hz ; Délai 2 702 Cycles de la machine ; Durée du délai 2702 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .129 movwf Reg_1 movlw .4 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 return ;----------------------------------------- SOLA sola bsf Led_RE bsf Led_FA movlw duree_sola movwf cmpt3 movlw 1 movwf cmpt4 sola1a decfsz cmpt3 goto sola1b decfsz cmpt4 goto sola1b bcf Led_DO bcf Led_FA return sola1b bsf pin_buzzer call tempo_SOLA bcf pin_buzzer call tempo_SOLA goto sola1a tempo_SOLA ; 196hz ; Délai 2 551 Cycles de la machine ; Durée du délai 2551 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .78 movwf Reg_1 movlw .4 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 nop nop return ;----------------------------------------- SOL#A sol#a bsf Led_DO bsf Led_FA movlw duree_sol#a movwf cmpt3 movlw 1 movwf cmpt4 sol#a1a decfsz cmpt3 goto sol#a1b decfsz cmpt4 goto sol#a1b bcf Led_DO bcf Led_FA return sol#a1b bsf pin_buzzer call tempo_SOL#A bcf pin_buzzer call tempo_SOL#A goto sol#a1a tempo_SOL#A ; 208hz ; Délai 2 403 Cycles de la machine ; Durée du délai 2403 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .29 movwf Reg_1 movlw .4 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 nop return ;----------------------------------------- LAA laa bsf Led_DO bsf Led_SOL movlw duree_laa movwf cmpt3 movlw 1 movwf cmpt4 laa1a decfsz cmpt3 goto laa1b decfsz cmpt4 goto laa1b bcf Led_DO bcf Led_SOL return laa1b bsf pin_buzzer call tempo_LAA bcf pin_buzzer call tempo_LAA goto laa1a tempo_LAA ; 220hz ; Délai 2 273 Cycles de la machine ; Durée du délai 2273 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .242 movwf Reg_1 movlw .3 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 nop nop return ;----------------------------------------- LA#A la#a bsf Led_RE bsf Led_FA movlw duree_laa movwf cmpt3 movlw 1 movwf cmpt4 la#a1a decfsz cmpt3 goto la#a1b decfsz cmpt4 goto la#a1b bcf Led_FA bcf Led_RE return la#a1b bsf pin_buzzer call tempo_LA#A bcf pin_buzzer call tempo_LA#A goto la#a1a tempo_LA#A ; 233hz ; Délai 2 146 Cycles de la machine ; Durée du délai 2146 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .200 movwf Reg_1 movlw .3 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 nop return ;----------------------------------------- SIA sia bsf Led_RE bsf Led_SOL movlw duree_sia movwf cmpt3 movlw 1 movwf cmpt4 sia1a decfsz cmpt3 goto sia1b decfsz cmpt4 goto sia1b bcf Led_SOL bcf Led_RE return sia1b bsf pin_buzzer call tempo_SIA bcf pin_buzzer call tempo_SIA goto sia1a tempo_SIA ; 247hz ; Délai 2 024 Cycles de la machine ; Durée du délai 2024 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .159 movwf Reg_1 movlw .3 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 nop nop return ;----------------------------------------- DO do bsf Led_RE bsf Led_DO movlw duree_do movwf cmpt3 movlw 1 movwf cmpt4 do1a decfsz cmpt3 goto do1b decfsz cmpt4 goto do1b bcf Led_DO bcf Led_RE return do1b bsf pin_buzzer call tempo_DO1 bcf pin_buzzer call tempo_DO1 goto do1a tempo_DO1 ; 262hz ; Délai 1 908 Cycles de la machine ; Durée du délai 1908 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .121 movwf Reg_1 movlw .3 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 return ;----------------------------------------- DO# do# bsf Led_DO bsf Led_RE movlw duree_do# movwf cmpt3 movlw 1 movwf cmpt4 do#1a decfsz cmpt3 goto do#1b decfsz cmpt4 goto do#1b bcf Led_DO bcf Led_RE return do#1b bsf pin_buzzer call tempo_DO#1 bcf pin_buzzer call tempo_DO#1 goto do#1a tempo_DO#1 ; 277hz ; Délai 1 805 Cycles de la machine ; Durée du délai 1805 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .86 movwf Reg_1 movlw .3 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 nop nop return ;----------------------------------------- RE re bsf Led_RE bsf Led_DO movlw duree_re movwf cmpt3 movlw 1 movwf cmpt4 re1a decfsz cmpt3 goto re1b decfsz cmpt4 goto re1b bcf Led_RE bcf Led_DO return re1b bsf pin_buzzer call tempo_RE1 bcf pin_buzzer call tempo_RE1 goto re1a tempo_RE1 ; 294hz ; Délai 1 700 Cycles de la machine ; Durée du délai 1700 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .51 movwf Reg_1 movlw .3 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 nop nop return ;----------------------------------------- RE# re# bsf Led_RE bsf Led_FA movlw duree_re# movwf cmpt3 movlw 1 movwf cmpt4 re#1a decfsz cmpt3 goto re#1b decfsz cmpt4 goto re#1b bcf Led_RE bcf Led_FA return re#1b bsf pin_buzzer call tempo_RE#1 bcf pin_buzzer call tempo_RE#1 goto re#1a tempo_RE#1 ; 311hz ; Délai 1 607 Cycles de la machine ; Durée du délai 1607 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .20 movwf Reg_1 movlw .3 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 nop nop return ;----------------------------------------- MI mi bsf Led_FA bsf Led_SOL movlw duree_mi movwf cmpt3 movlw 1 movwf cmpt4 mi1a decfsz cmpt3 goto mi1b decfsz cmpt4 goto mi1b bcf Led_FA bcf Led_SOL return mi1b bsf pin_buzzer call tempo_MI1 bcf pin_buzzer call tempo_MI1 goto mi1a tempo_MI1 ; 330hz ; Délai 1 515 Cycles de la machine ; Durée du délai 1515 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .246 movwf Reg_1 movlw .2 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 nop nop return ;----------------------------------------- FA fa bsf Led_DO bsf Led_FA movlw duree_fa movwf cmpt3 movlw 1 movwf cmpt4 fa1a decfsz cmpt3 goto fa1b decfsz cmpt4 goto fa1b bcf Led_DO bcf Led_FA return fa1b bsf pin_buzzer call tempo_FA1 bcf pin_buzzer call tempo_FA1 goto fa1a tempo_FA1 ; 349hz ; Délai 1 432 Cycles de la machine ; Durée du délai 1432 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .219 movwf Reg_1 movlw .2 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 return ;----------------------------------------- FA# fa# bsf Led_FA bsf Led_SOL movlw duree_fa# movwf cmpt3 movlw 1 movwf cmpt4 fa#1a decfsz cmpt3 goto fa#1b decfsz cmpt4 goto fa#1b bcf Led_FA bcf Led_SOL return fa#1b bsf pin_buzzer call tempo_FA#1 bcf pin_buzzer call tempo_FA#1 goto fa#1a tempo_FA#1 ; 370hz ; Délai 1 351 Cycles de la machine ; Durée du délai 1351 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .192 movwf Reg_1 movlw .2 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 return ;----------------------------------------- SOL sol bsf Led_RE bsf Led_SOL movlw duree_sol movwf cmpt3 movlw 1 movwf cmpt4 sol1a decfsz cmpt3 goto sol1b decfsz cmpt4 goto sol1b bcf Led_SOL bcf Led_RE return sol1b bsf pin_buzzer call tempo_SOL1 bcf pin_buzzer call tempo_SOL1 goto sol1a tempo_SOL1 ;392hz ; Délai 1 275 Cycles de la machine ; Durée du délai 1275 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .166 movwf Reg_1 movlw .2 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 nop nop return ;----------------------------------------- SOL# sol# bsf Led_SOL bsf Led_LA movlw duree_sol# movwf cmpt3 movlw 1 movwf cmpt4 sol#1a decfsz cmpt3 goto sol#1b decfsz cmpt4 goto sol#1b bcf Led_SOL bcf Led_LA return sol#1b bsf pin_buzzer call tempo_SOL#1 bcf pin_buzzer call tempo_SOL#1 goto sol#1a tempo_SOL#1 ;415hz ; Délai 1 204 Cycles de la machine ; Durée du délai 1204 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .143 movwf Reg_1 movlw .2 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 return ;----------------------------------------- LA la bsf Led_SOL bsf Led_LA movlw duree_la movwf cmpt3 movlw 1 movwf cmpt4 la1a decfsz cmpt3 goto la1b decfsz cmpt4 goto la1b bcf Led_LA bcf Led_SOL return la1b bsf pin_buzzer call tempo_LA1 bcf pin_buzzer call tempo_LA1 goto la1a tempo_LA1; 440hz ; Délai 1 136 Cycles de la machine ; Durée du délai 1136 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .120 movwf Reg_1 movlw .2 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 nop return ;----------------------------------------- LA# la# bsf Led_LA bsf Led_SOL movlw duree_la# movwf cmpt3 movlw 1 movwf cmpt4 la#1a decfsz cmpt3 goto la#1b decfsz cmpt4 goto la#1b bcf Led_LA bcf Led_SOL return la#1b bsf pin_buzzer call tempo_LA#1 bcf pin_buzzer call tempo_LA#1 goto la#1a tempo_LA#1; 466hz ; Délai 1 073 Cycles de la machine ; Durée du délai 1073 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .99 movwf Reg_1 movlw .2 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 nop return ;----------------------------------------- SI si bsf Led_FA bsf Led_RE movlw duree_si movwf cmpt3 movlw 1 movwf cmpt4 si1a decfsz cmpt3 goto si1b decfsz cmpt4 goto si1b bcf Led_FA bcf Led_RE return si1b bsf pin_buzzer call tempo_SI1 bcf pin_buzzer call tempo_SI1 goto si1a tempo_SI1 ; 494hz ; Délai 1 012 Cycles de la machine ; Durée du délai 1012 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .79 movwf Reg_1 movlw .2 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 return ;----------------------------------------- DOb dob bsf Led_DO bsf Led_FA movlw duree_dob movwf cmpt3 movlw 1 movwf cmpt4 dob1a decfsz cmpt3 goto dob1b decfsz cmpt4 goto dob1b bcf Led_DO bcf Led_FA return dob1b bsf pin_buzzer call tempo_DOb1 bcf pin_buzzer call tempo_DOb1 goto dob1a tempo_DOb1 ; 523hz ; Délai 956 Cycles de la machine ; Durée du délai 956 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .60 movwf Reg_1 movlw .2 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 nop return ;----------------------------------------- DOb# do#b bsf Led_DO bsf Led_RE movlw duree_dob# movwf cmpt3 movlw 1 movwf cmpt4 dob#1a decfsz cmpt3 goto dob#1b decfsz cmpt4 goto dob#1b bcf Led_DO bcf Led_RE return dob#1b bsf pin_buzzer call tempo_DOb#1 bcf pin_buzzer call tempo_DOb#1 goto dob#1a tempo_DOb#1 ; 554hz ; Délai 902 Cycles de la machine ; Durée du délai 902 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .42 movwf Reg_1 movlw .2 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 nop return ;----------------------------------------- REb reb bsf Led_RE bsf Led_DO movlw duree_reb movwf cmpt3 movlw 1 movwf cmpt4 reb1a decfsz cmpt3 goto reb1b decfsz cmpt4 goto reb1b bcf Led_RE bcf Led_DO return reb1b bsf pin_buzzer call tempo_REb1 bcf pin_buzzer call tempo_REb1 goto reb1a tempo_REb1 ; 587hz ; Délai 851 Cycles de la machine ; Durée du délai 851 microsecond ; Fréquence de l'oscillateur 4 MHZ movlw .25 movwf Reg_1 movlw .2 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 nop return ; ------------------------------------------- tempo0 ; Délai 10 000 Cycles de la machine ; Durée du délai 10 millisecond ; Fréquence de l'oscillateur 4 MHZ movlw .251 movwf Reg_1 movlw .13 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 nop nop return tempo1 ; Délai 50 000 Cycles de la machine ; Durée du délai 50 millisecond ; Fréquence de l'oscillateur 4 MHZ movlw .238 movwf Reg_1 movlw .65 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 nop return tempo2 ; Délai 100 000 Cycles de la machine ; Durée du délai 100 millisecond ; Fréquence de l'oscillateur 4 MHZ movlw .221 movwf Reg_1 movlw .130 movwf Reg_2 decfsz Reg_1,F goto $-1 decfsz Reg_2,F goto $-3 nop nop return END

Le Juke-Box du vieux Geek testé sur la V2.

Fichiers .HEX

Le Juke-Box du vieux geek.
