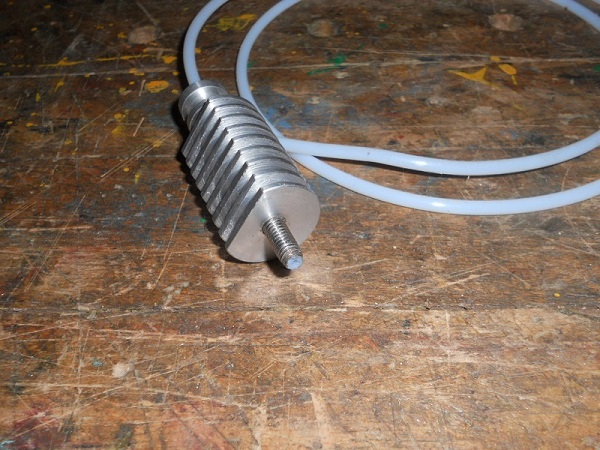

Mon premier bricolage de hot-end fait avec les moyens du bord, les ailettes sont très espacées, mon outil à saigner faisant 3mm d'épaisseur.
Je suis parti d'un cylindre brut de 25mm de diamètre récupéré chez le ferrailleur du coin.

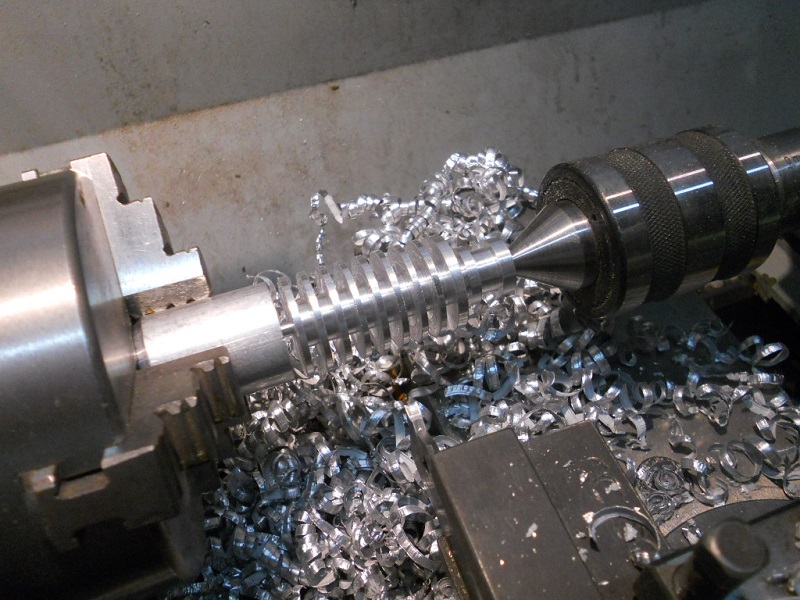

Quelques copeaux plus loin...

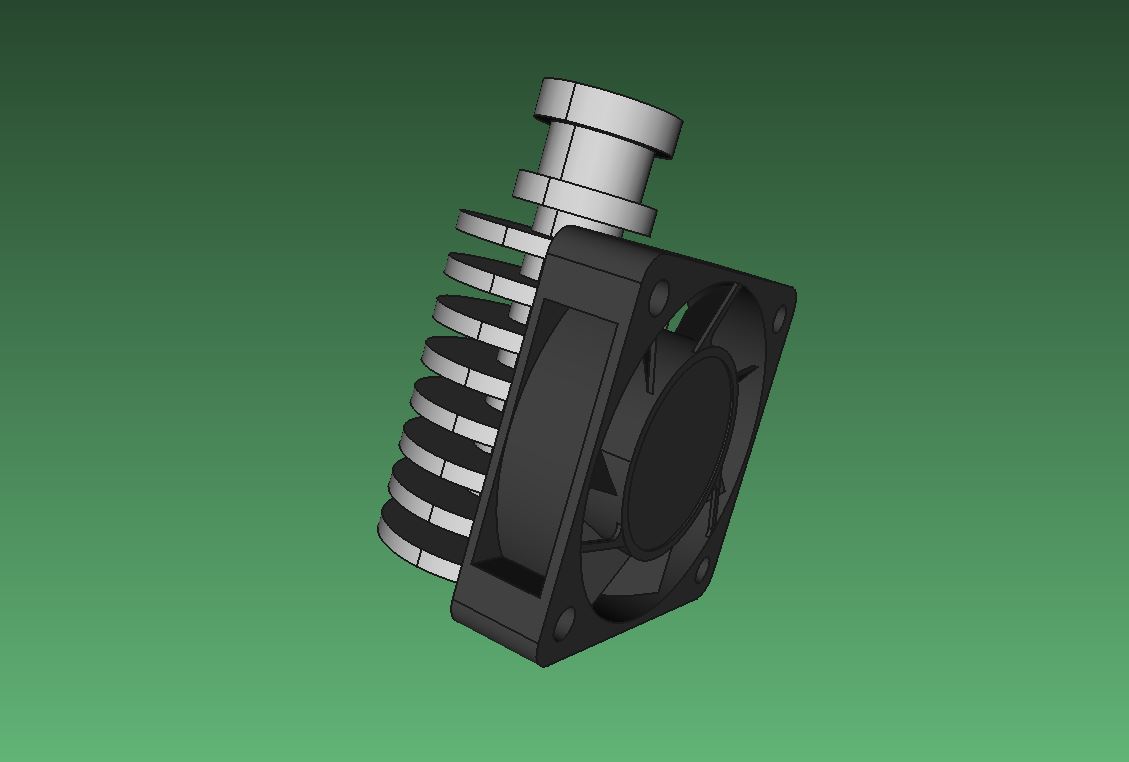

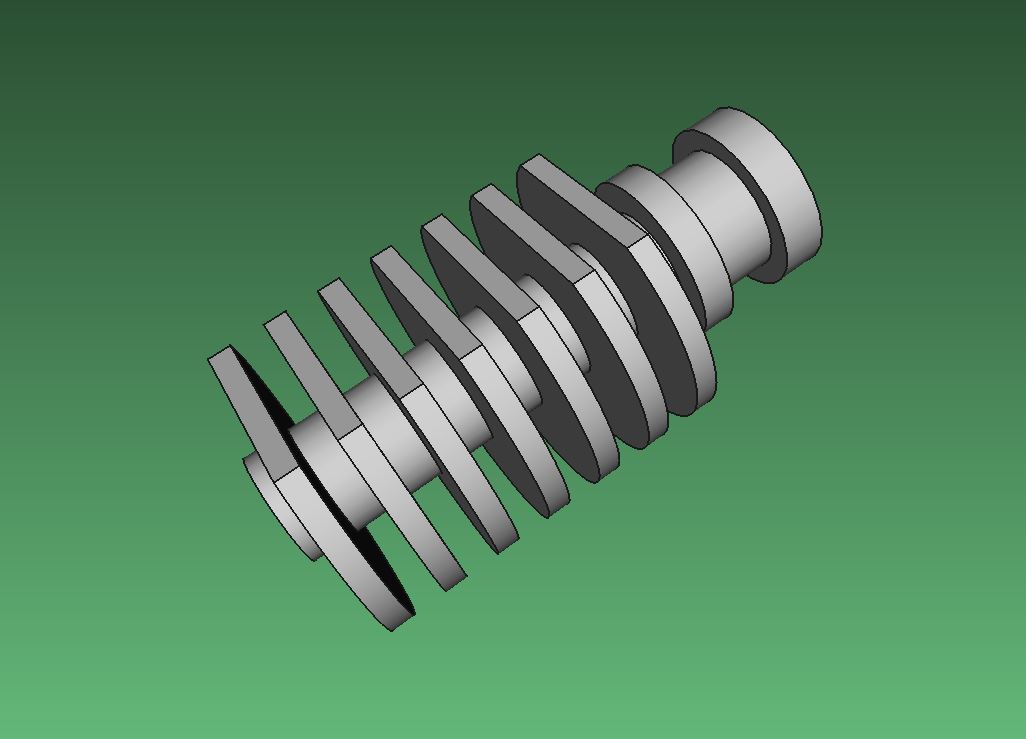

Le radiateur est taillé dans un cylindre d'alu de 26mm de diamètre. La gaine téflon arrive directement contre la buse.

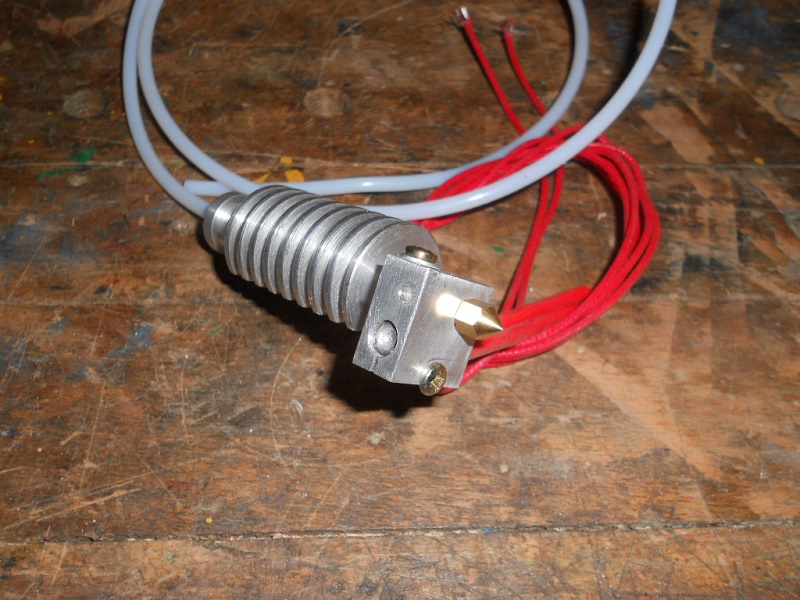

Le bloc chauffant en alu fait 20x20x10mm, il a été usiné dans une chute d'alu.
La buse de 0.4mm vient de chine, elle me revenait moins chère que l'achat d'un bloc de laiton et un foret de 0.4mm, je voudrais faire le maximum moi-même mais c'est parfois les cordons de la bourse qui décident. J'ai réalisé le heatbreaker dans un morceau de tige filetée inox M6 perçée Ø4 sur toute sa longueur.

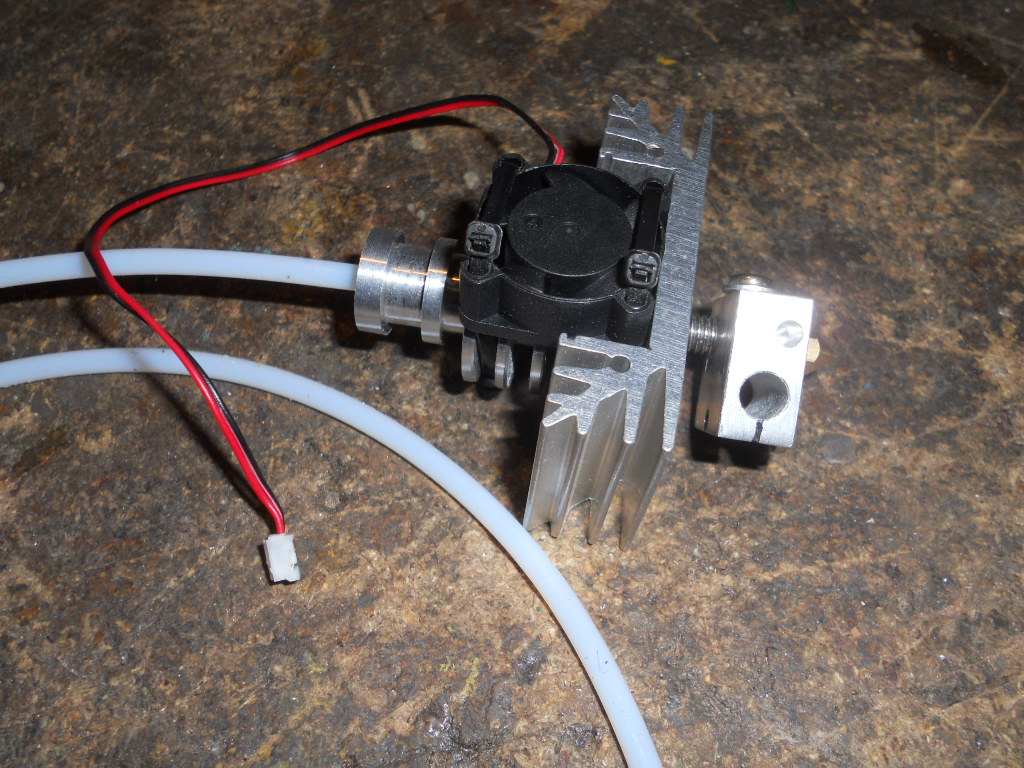

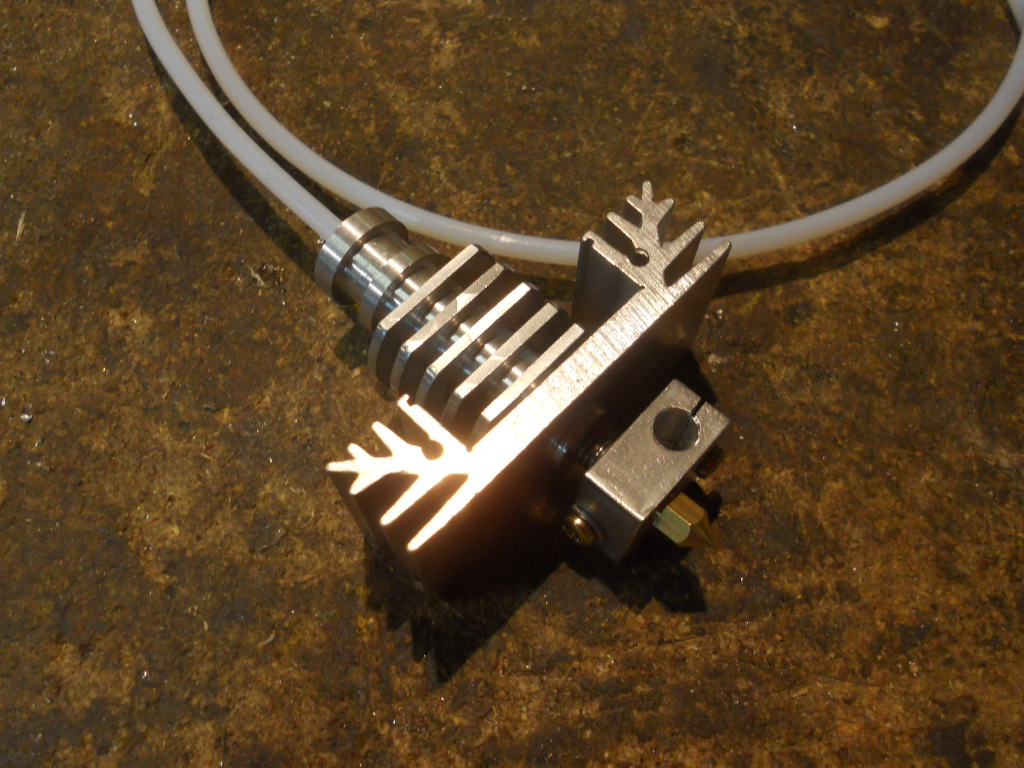

J'ai fais une petite modif pour améliorer le refroidissement de la partie froide en lui rajoutant un radiateur récupéré sur une carte électronique de TV. Ca me permet aussi de gagner 2cm en hauteur, çà de plus de gagné en hauteur utile d'impression.

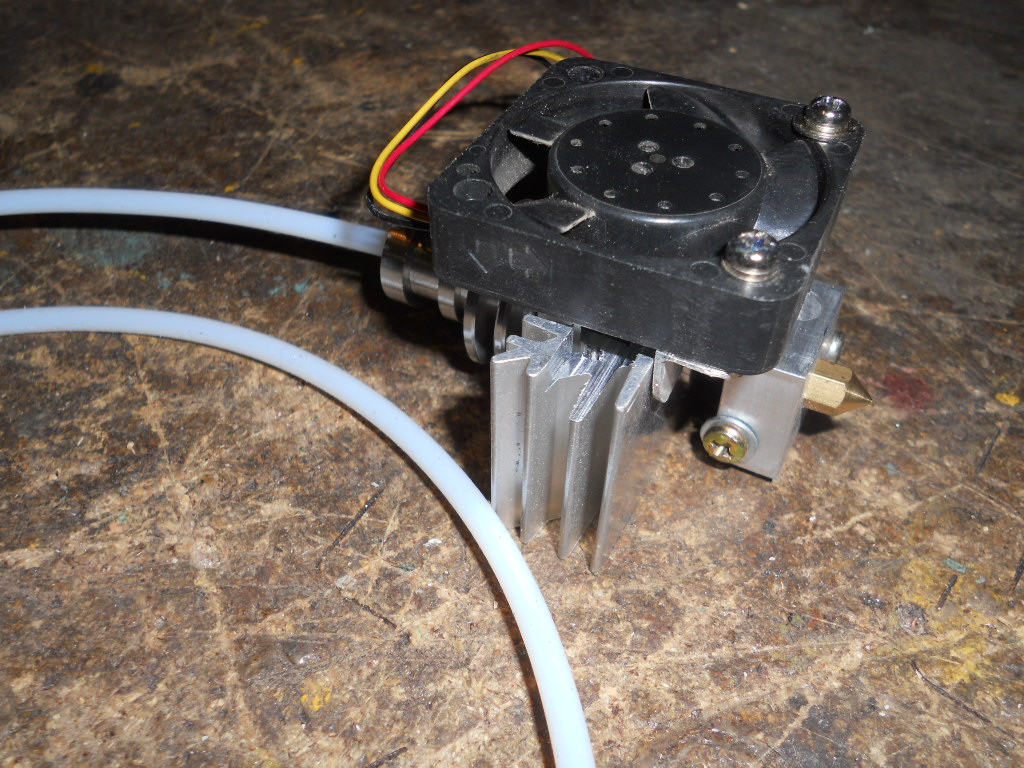

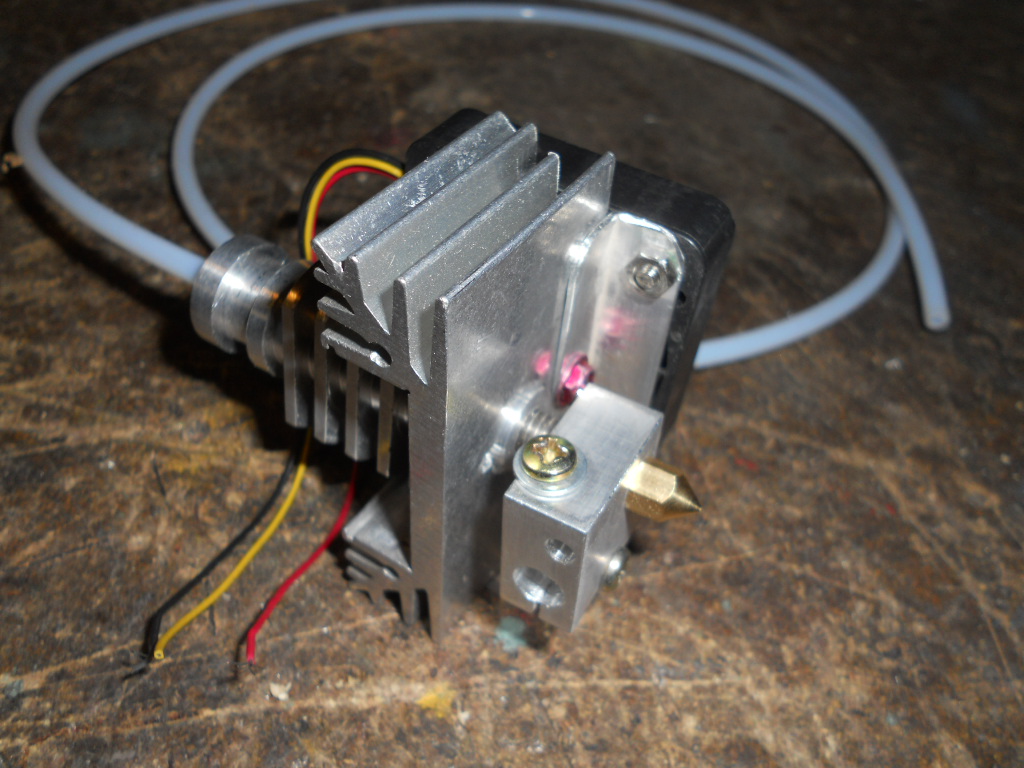

Après avoir testé le ventilateur 30x30mm je l'ai trouvé une peu faible, je l'ai remplacé par un plus vigoureux. Comme il est plus grand que l'ancien, l'équerre de soutien empêche qu'il souffle sur la partie chaude.

Il va falloir attendre la fin de la construction de S1m0n3 pour faire les essais de cette hot-end.
