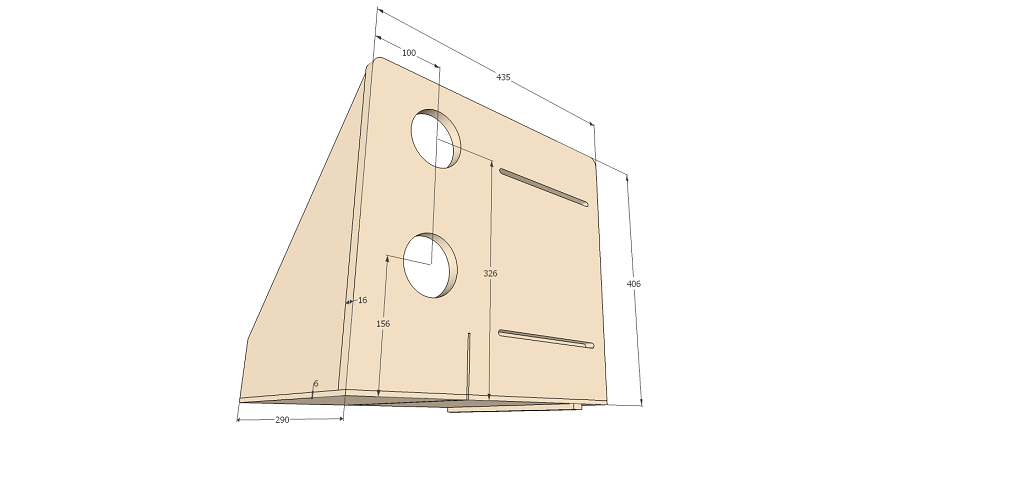

J'ai fabriqué ce guide vertical pour pouvoir usiner les bois de bout sur la scie circulaire de ma combiné Lurem. Les cotes générales sont données a titre indicatif, on fait avec les chutes disponibles dans l'atelier. J'ai réalisé deux perçages taraudés sur mon chariot pour y fixer toutes sortes de montages, le guide fera ainsi entièrement corps avec la machine et sera solidaire du chariot. Deux évidements sur la face avant servent à abloquer les pièces avec des serre-joints.

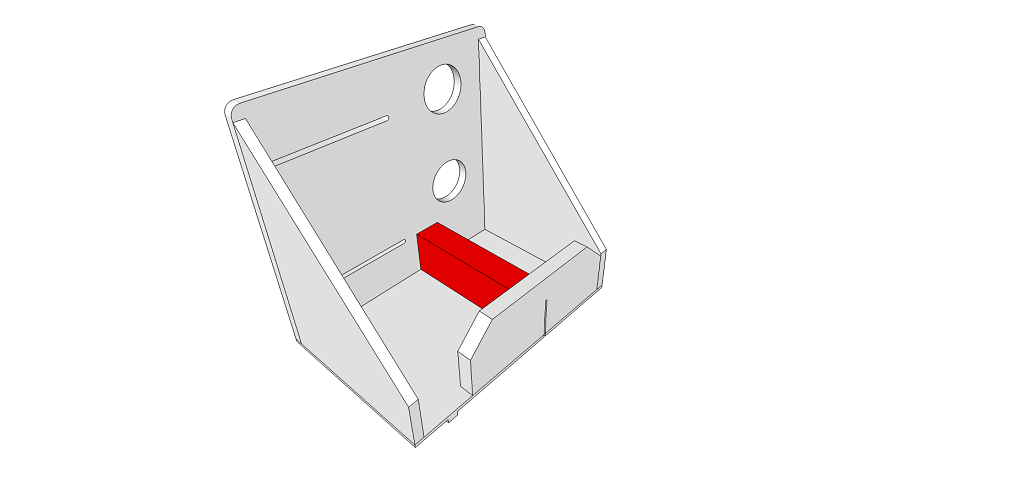

Ce genre de montage peut-être très dangereux pour les doigts si on ne prends pas quelques précautions, pour ne pas me faire mordre j'ai intégré un bloc qui recouvre la lame, précisemment ou la main droite aurait envie d'aller se poser.

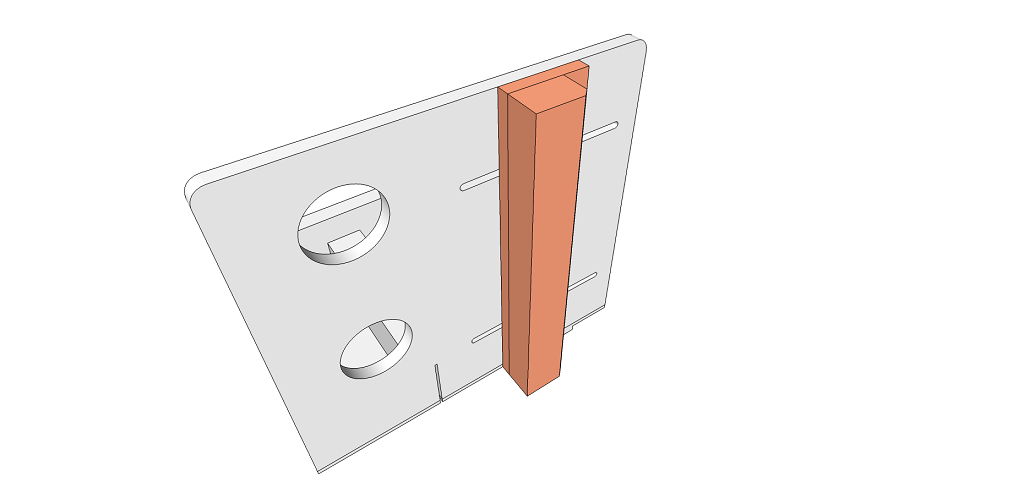

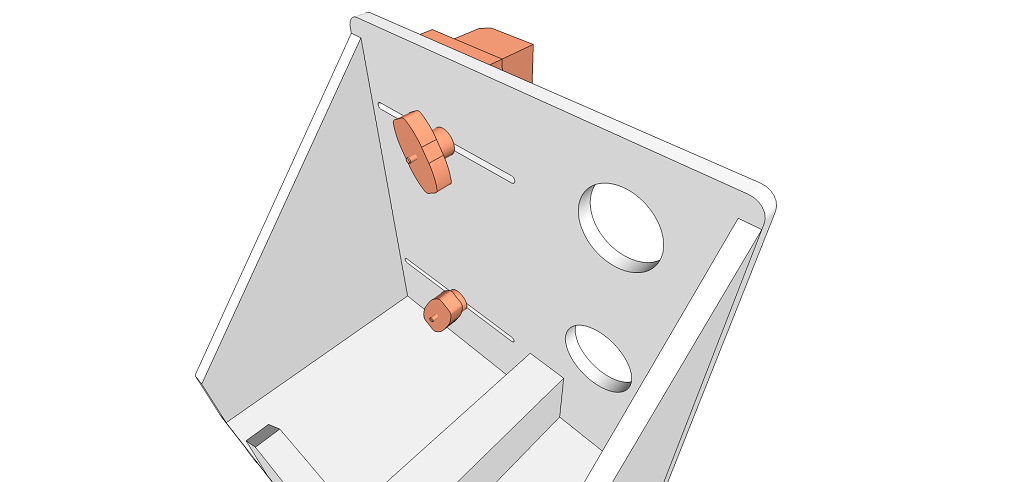

Un guide mobile est prévu.

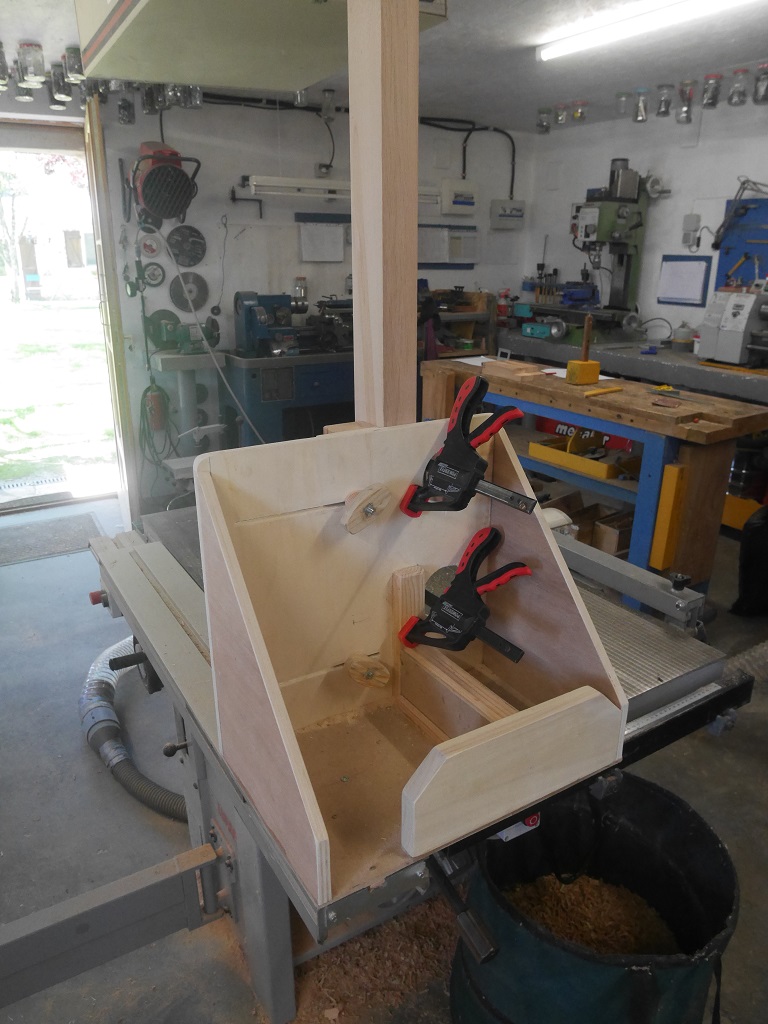

En utilisation.

Quelques améliorations:

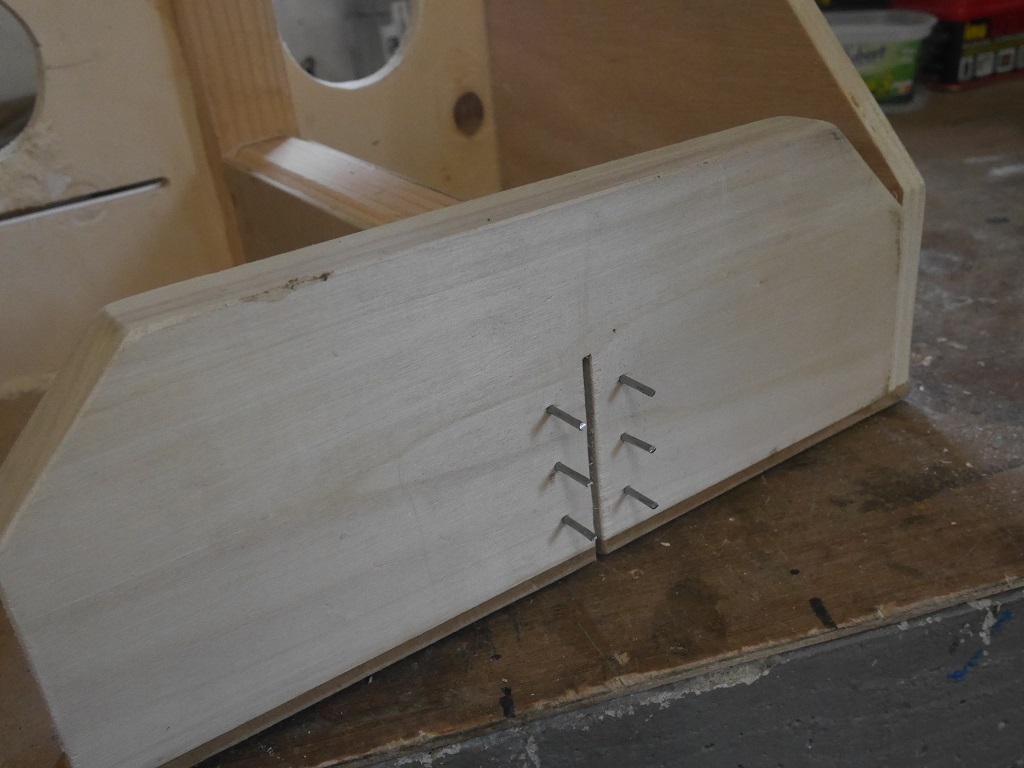

Normalement en utilisation normale la lame ne devrait pas arriver à l'arrière du guide mais j'ai rajouté une précaution utile, quelques clous bien placés décourageront les doigts d'aller se poser au mauvais endroit..

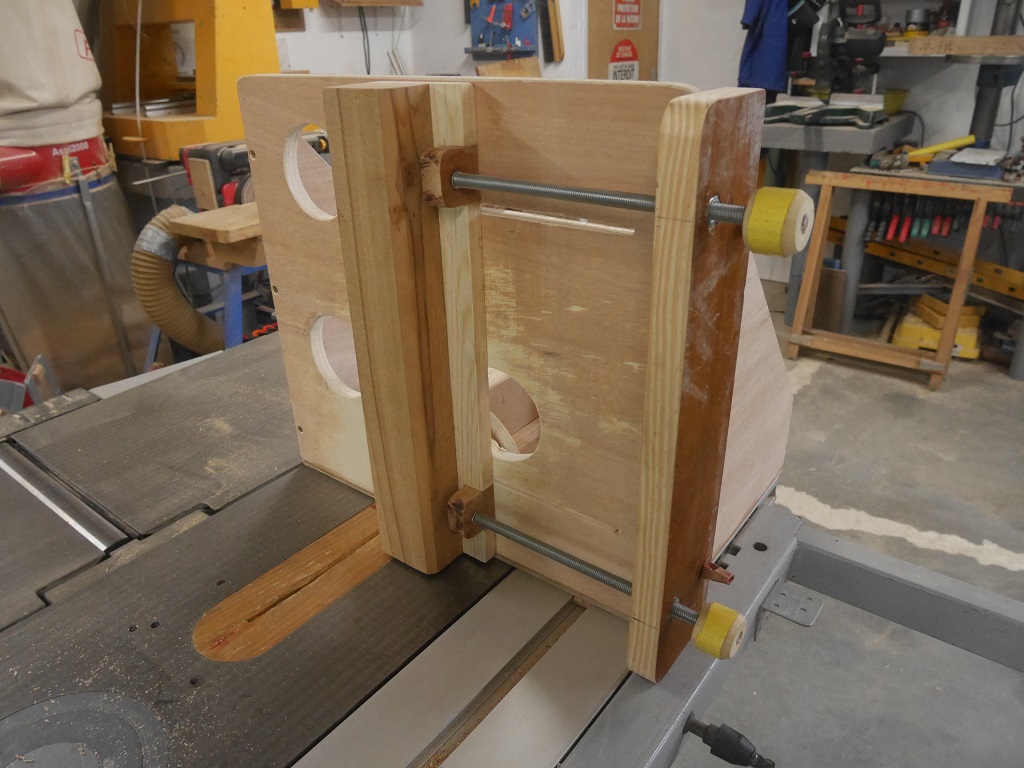

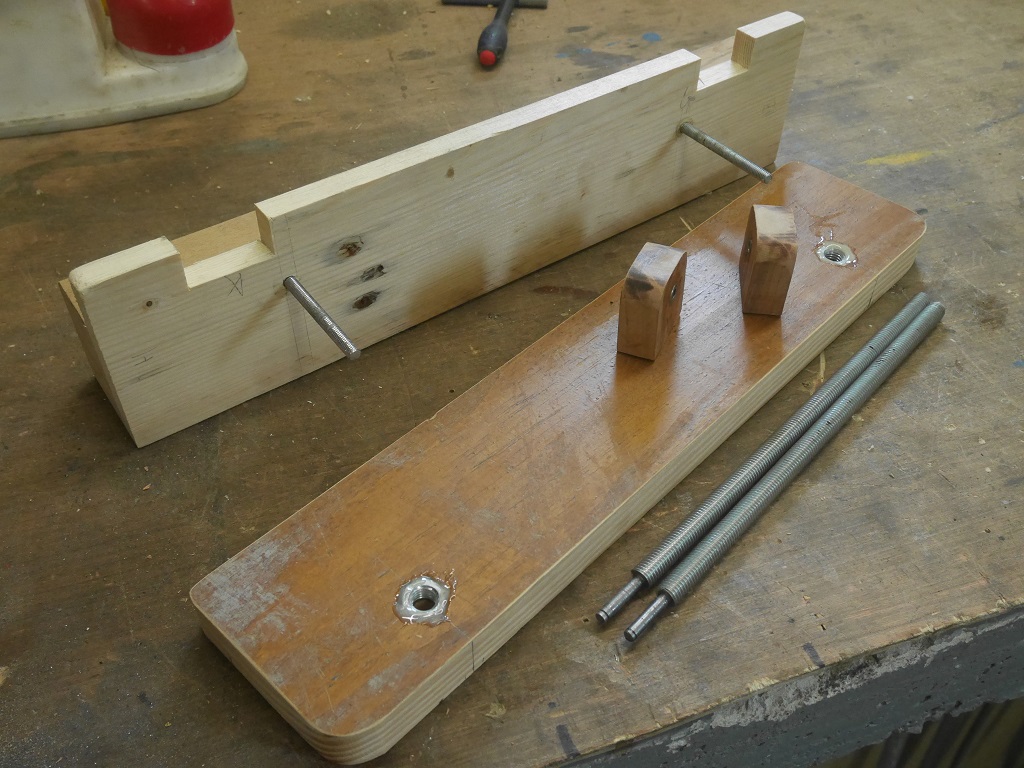

Un réglage micrométrique pratique pour affiner la précision des coupes.
