- Coupleur F3LG -

Accorder l'antenne Levy



Parmi la pléthore de coupleurs destinés à accorder les antennes Levy, le F3LG m'a plu pour son coté "pionnier de la radio". A l'heure ou on en est à presser des petits boutons pour faire quoi que ce soit sur les appareils commerciaux modernes, devoir changer ma self à chaque changement de bande me plait bien, çà reste dans l'âme de ma station. La seule chose qui me chagrine c'est que j'avais en projet la conception d'une boite de couplage full auto à base de PIC, ce qui ne correspond pas trop au concept du coupleur à selfs interchangeables, à moins de me construire une self à double roulette automatique pour rester dans l'esprit de la F3LG, à cogiter... (et hop, encore un truc qui va m'empêcher de dormir...)
Pour l'instant je vais commencer par contruire le coupleur manuel historique de Ch. Guilbert F3LG.

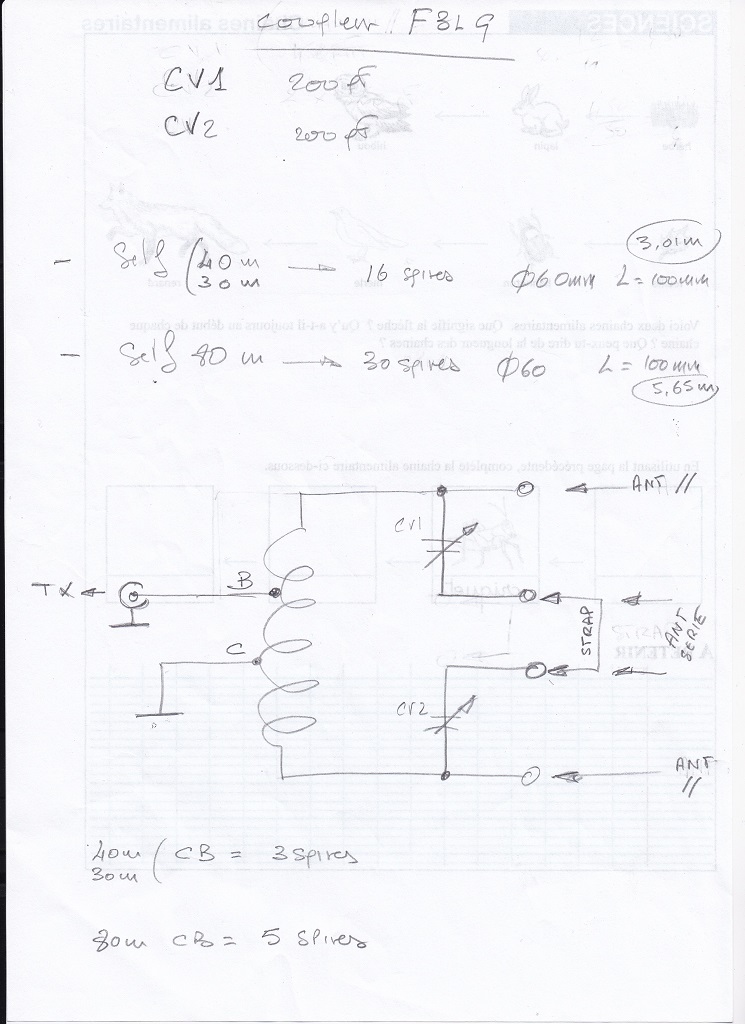

Le schéma du coupleur avec les valeurs pour le 80m et le 40m, je fabriquerai peut-être une self 30m quand j'aurai construit ma chaîne émission/réception pour cette bande. Rien de spécial à dire ici, couplage parallèle avec le strap, couplage série en remplaçant le strap par les brins du feeder.
Au final après essais ma self 80m nécessite 24 spires et la 40m 14 spires.


F3LG

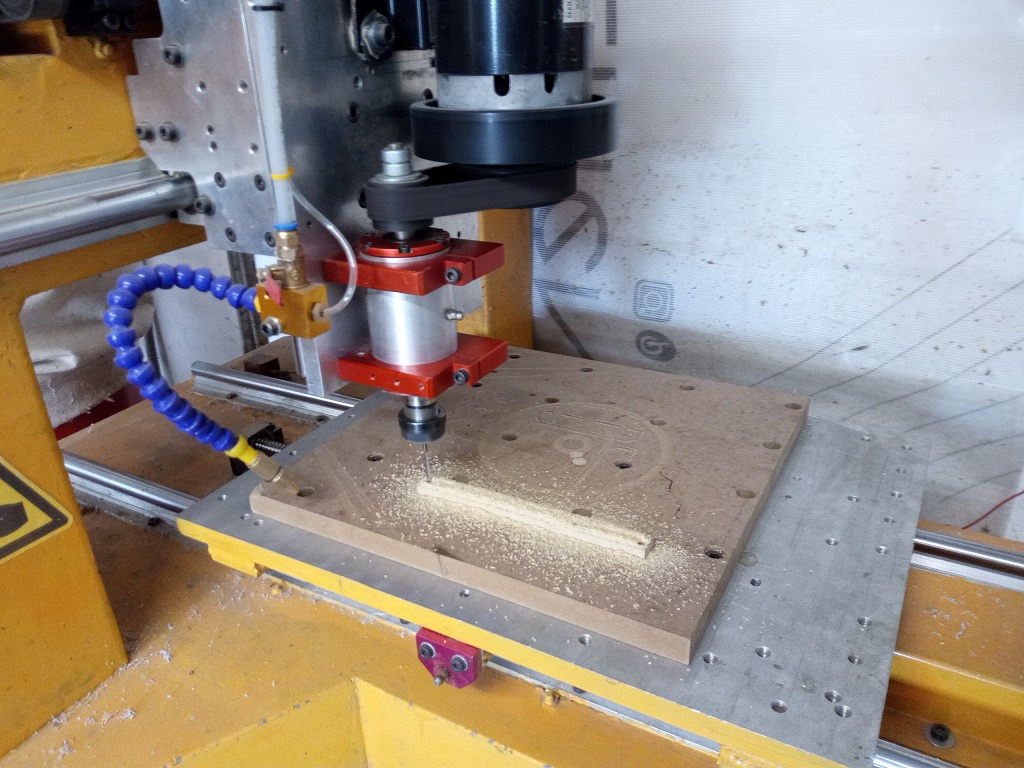

J'ai commencé par fabriquer les selfs, et en premier lieu les peignes usinés sur T1T1N3.. Ca aurait aussi bien pu être fait à la perçeuse mais je ne résiste jamais au plaisir de démarrer le monstre.


F3LG

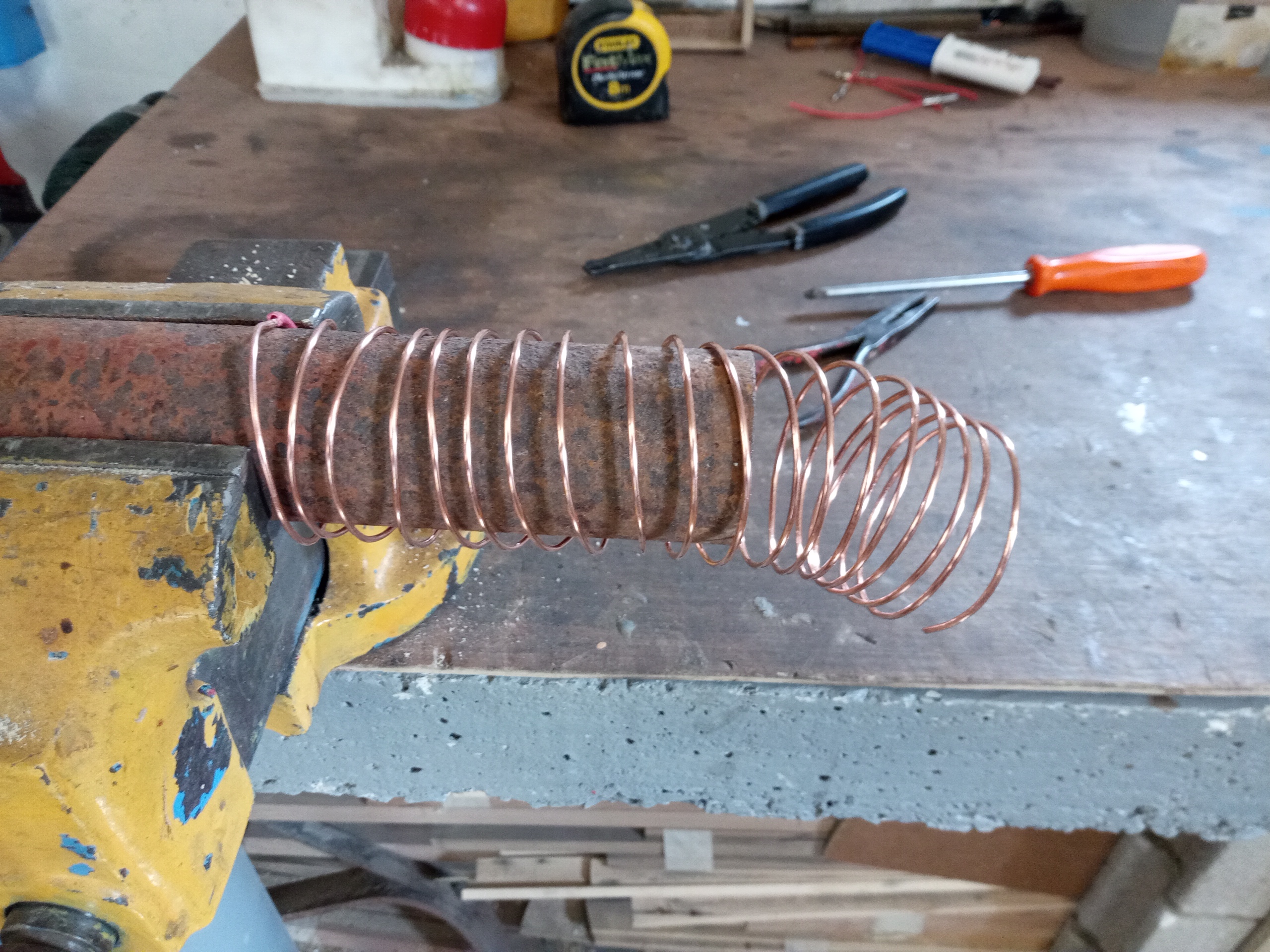

Pour la fabrication des selfs j'ai enroulé du fil électrique 1.5mm² dénudé sur toute la longueur sur un vieil étai de maçon rouillé. Pas très joli à voir, les 7m de fil pour la self 80m se prenait dans les machines de mon atelier exigu. J'ai ensuite redressé tout çà à la pince et obtenu quelque chose de propre.


F3LG

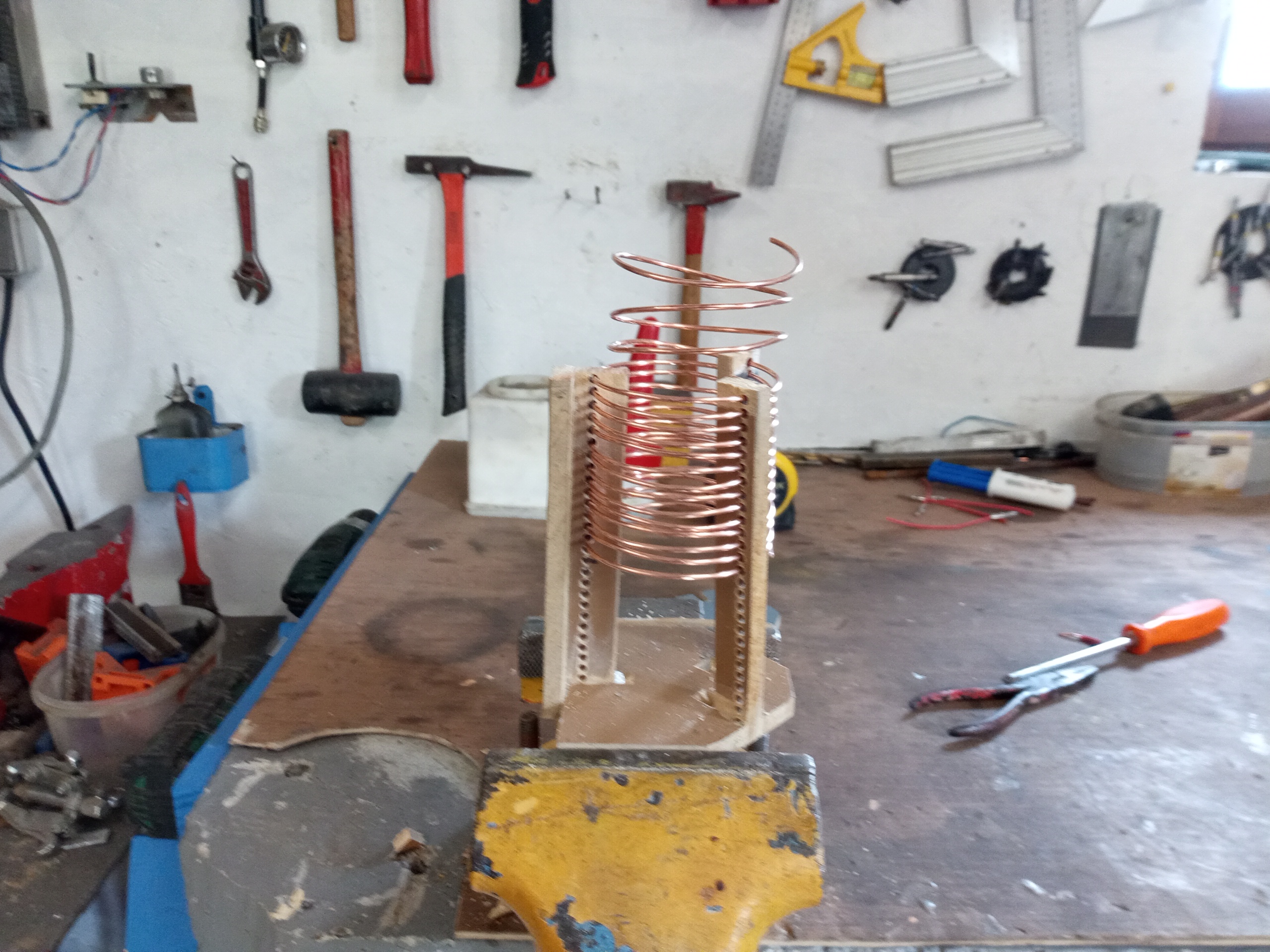

Ce ressort est ensuite vissé dans les peignes.


F3LG

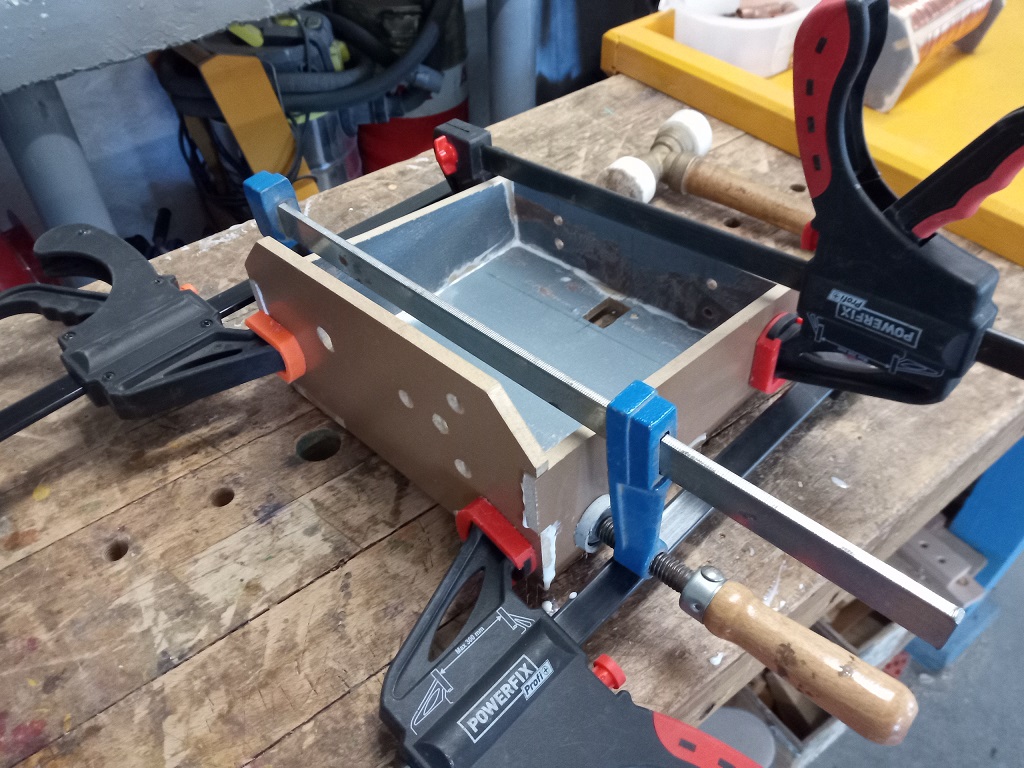

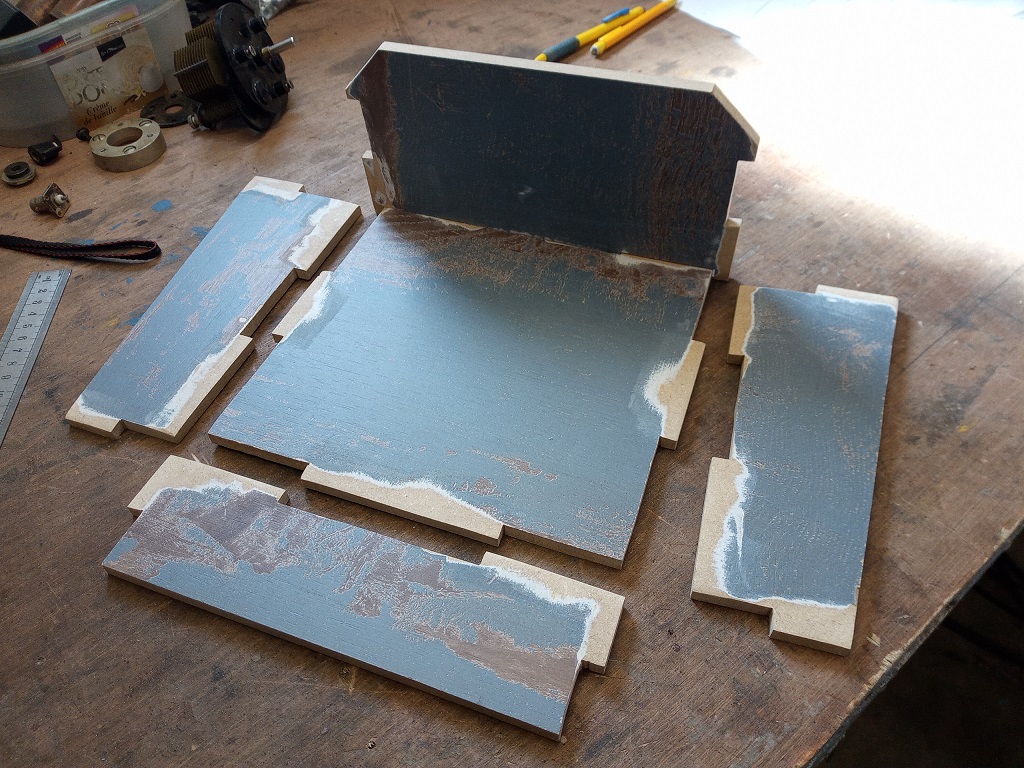

Changement de self à chaque nouvelle bande il ne fallait pas faire quelque chose d'enfermé, que ce soit pratique. Quitte à faire un boitier ouvert donc plus de blindage, autant le faire en bois. J'ai utilisé des chutes de parquet flottant.


F3LG

F3LG

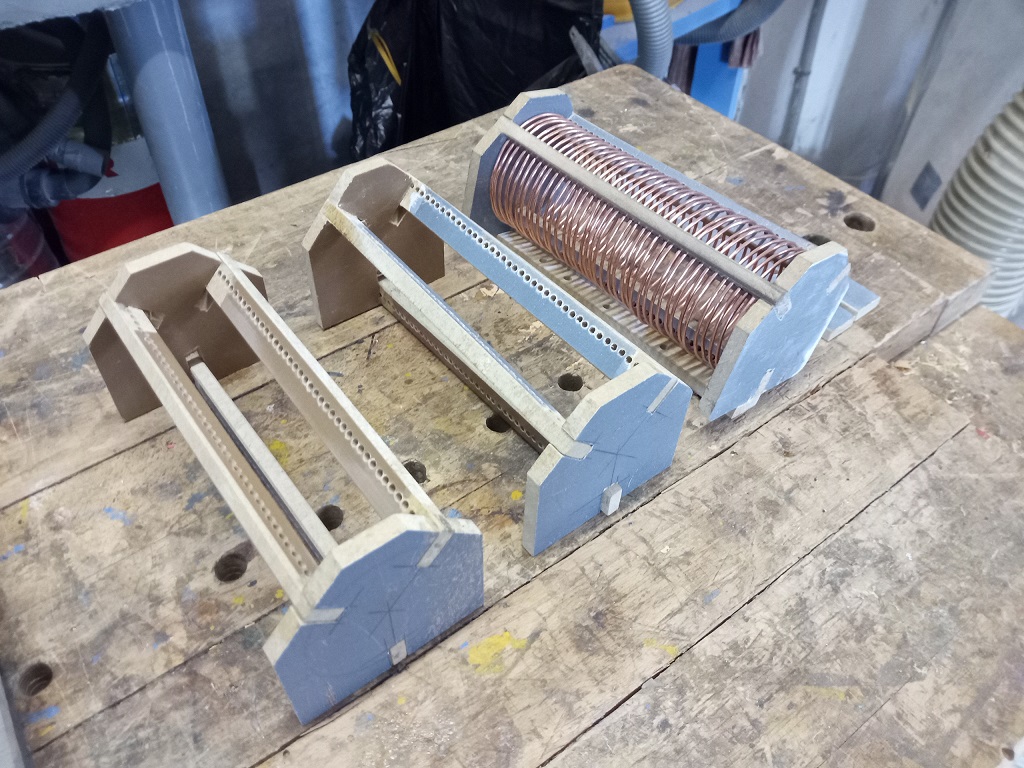

Les corps des selfs dans le même matériau.


F3LG

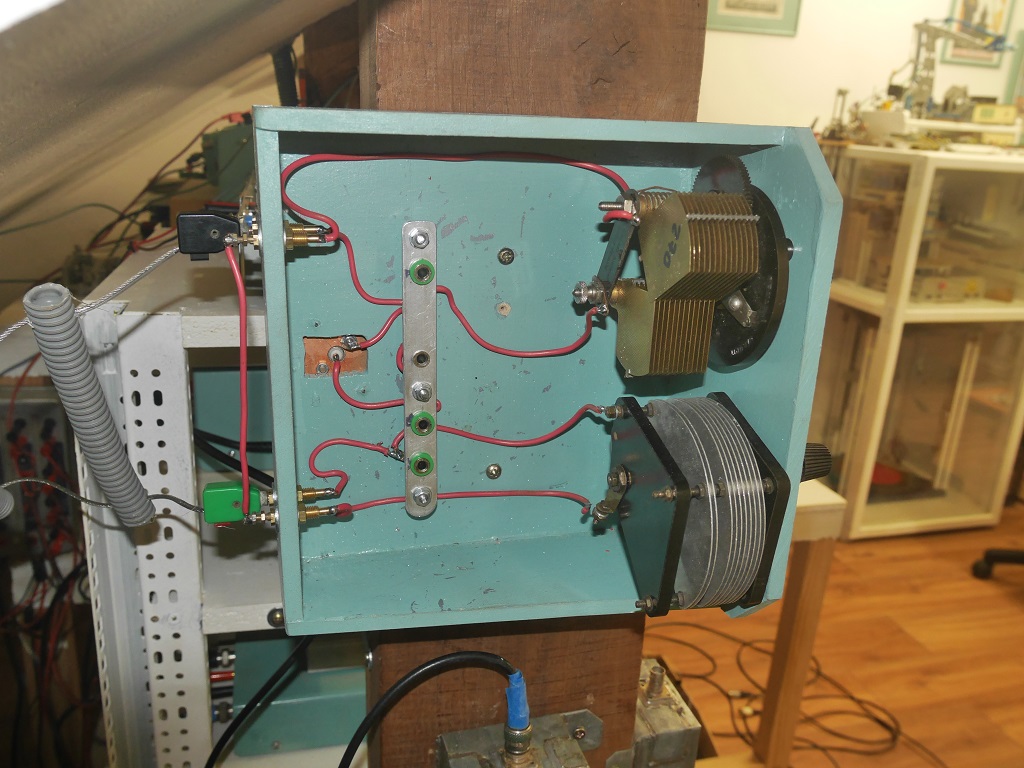

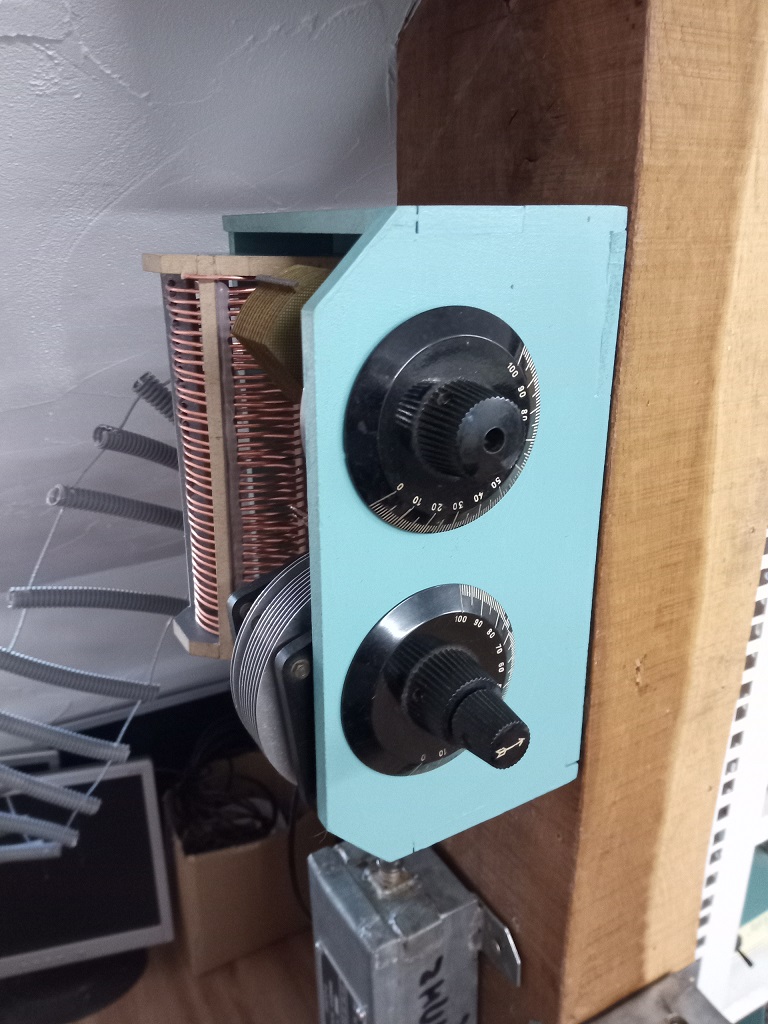

Le coupleur installé dans la station.


F3LG

F3LG
