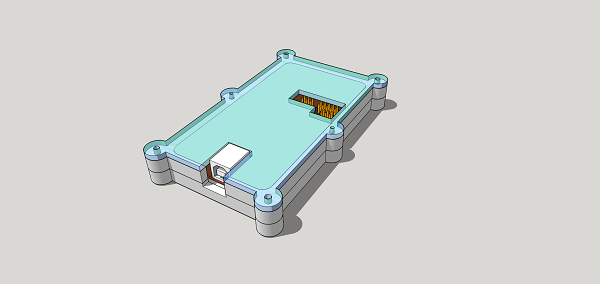

J'avais envie de faire un truc dans ce genre:

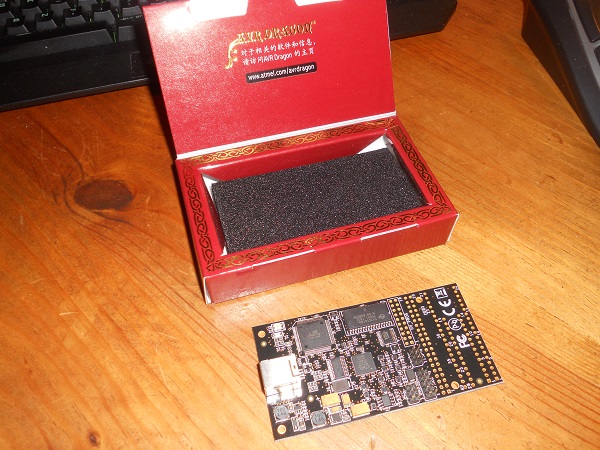

Le programmateur/débuggeur DRAGON d'Atmel est livré sans boitier. Pour le prix je trouve qu'ils sont un peu léger. C'est un appareil qui est en général posé sur l'établi du labo d'électronique et ou traine des outils, des pattes de composants coupées, etc. bref, plein de trucs qui peuvent provoquer des court-circuits et le détruire.

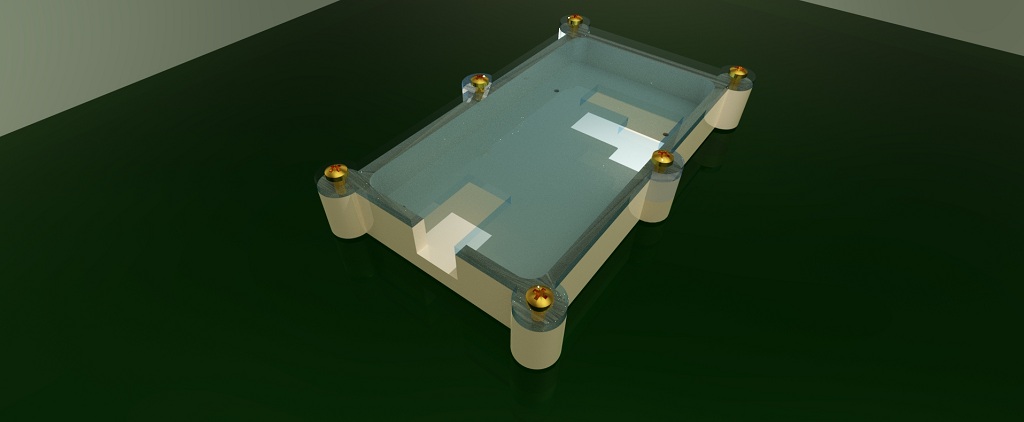

Il s'agit donc ici de lui faire une protection. Un petit coup de 3D pour définir le désign.
N'ayant plus de brut plastique j'ai piraté la planche à découper de la cuisine pour usiner le corps du boitier. La planche à découper ne mesurant que 8mm d'épais j'ai du faire le boitier en deux parties. Le couvercle est en plexyglass ou en polycarbonate pour pouvoir visualiser les deux leds d'état.
Le produit fini. Une découpe est faite dans le couvercle pour la place des connecteurs JTAG et ISP. La platine du Dragon est équipée d'une partie prototypage prévue pour souder un support ZIF de 40 broches, çà ne me semblait pas très pratique pour penser le boitier et j'ai préféré l'ignorer. Si le besoin s'en faire sentir dans le futur je ferai un petit PCB avec un ou plusieurs supports ZIF de tailles différentes, ou plus probablement des plaquettes de prototypage pré-équipées de microcontrôleurs divers avec des connecteurs déportés style arduino.
