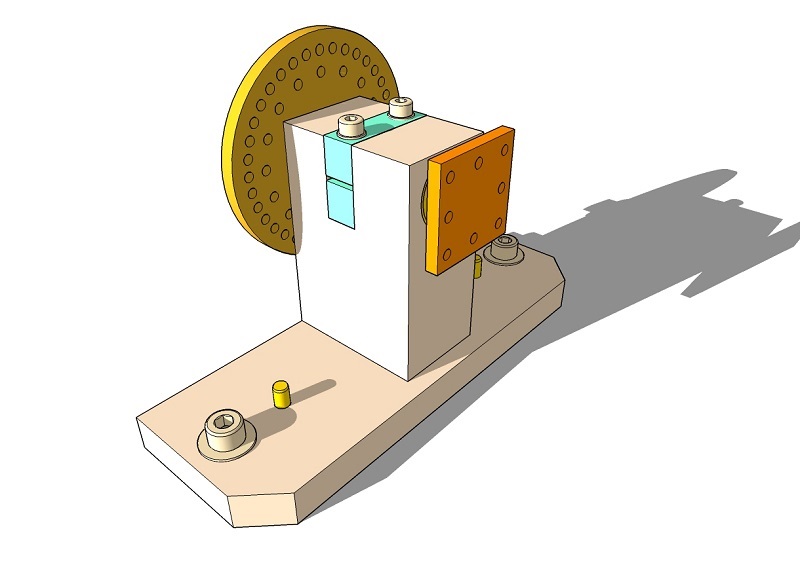

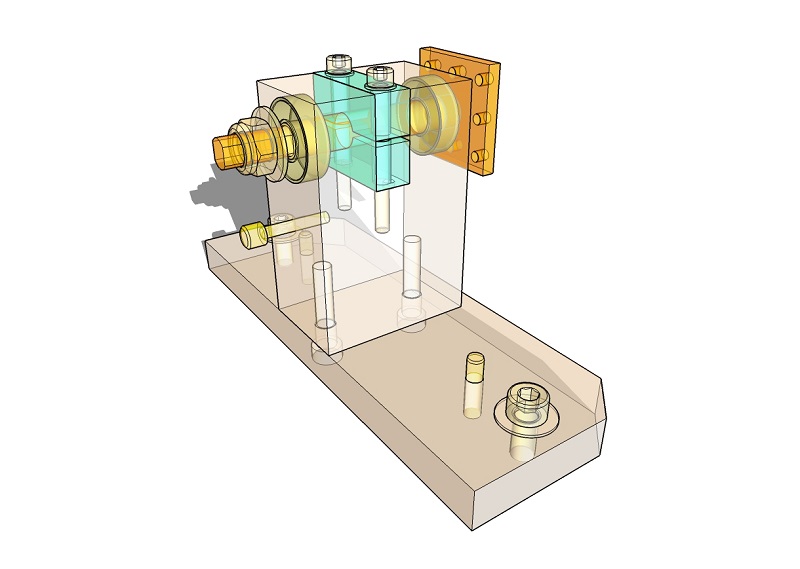

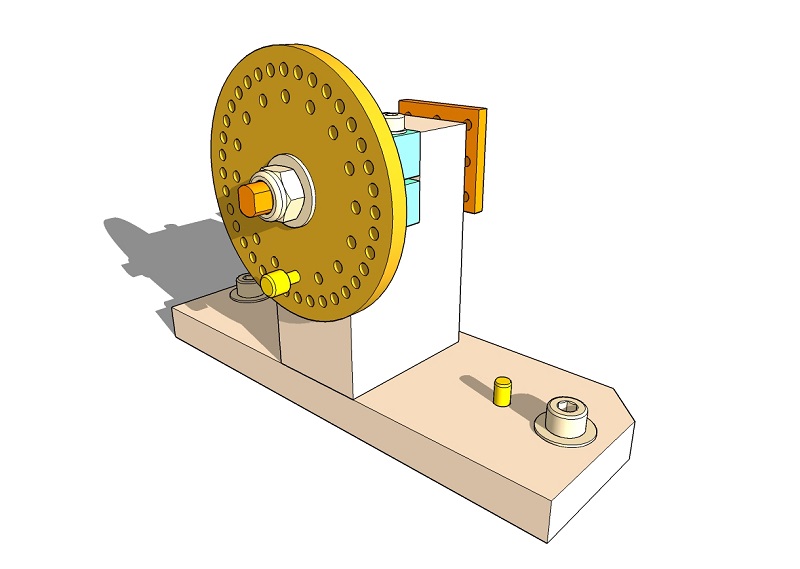

En attendant de construire un 4ème axe j'ai fais ce petit diviseur manuel qui me rend de bons services.

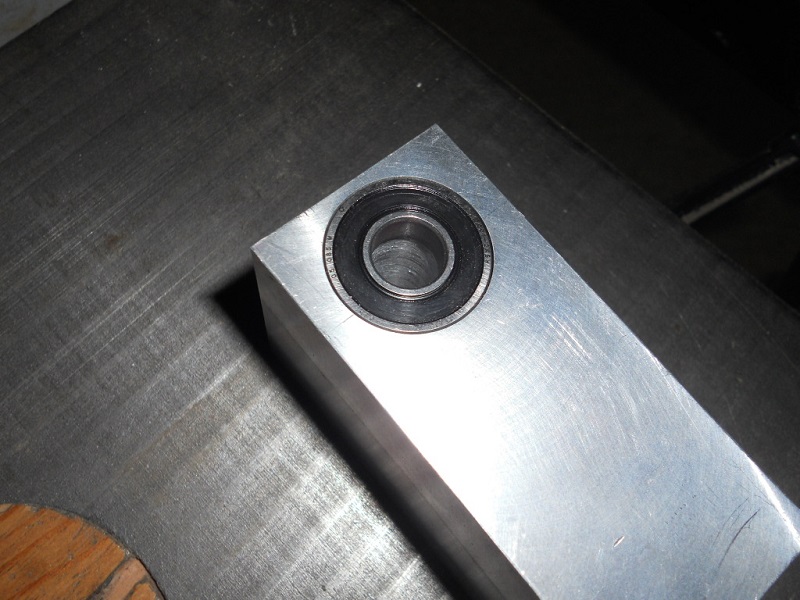

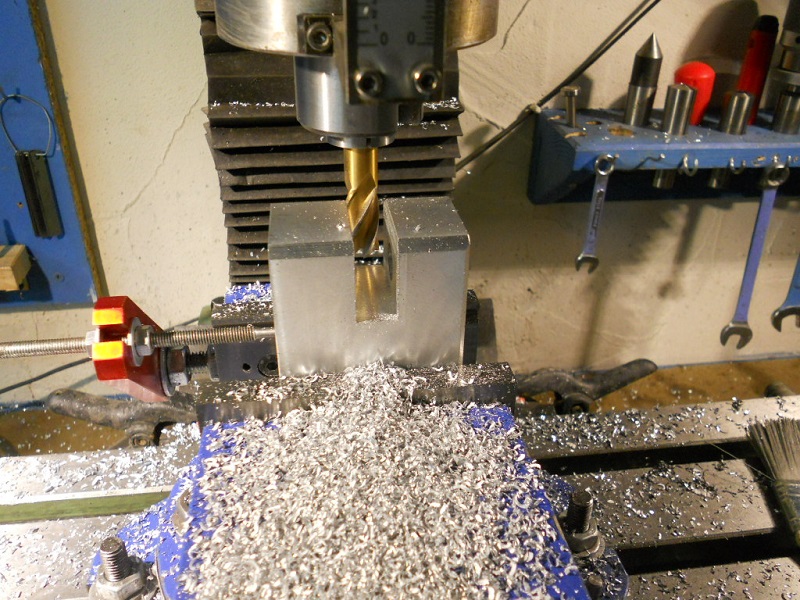

Usinage des logements de roulements.

Monté gras.

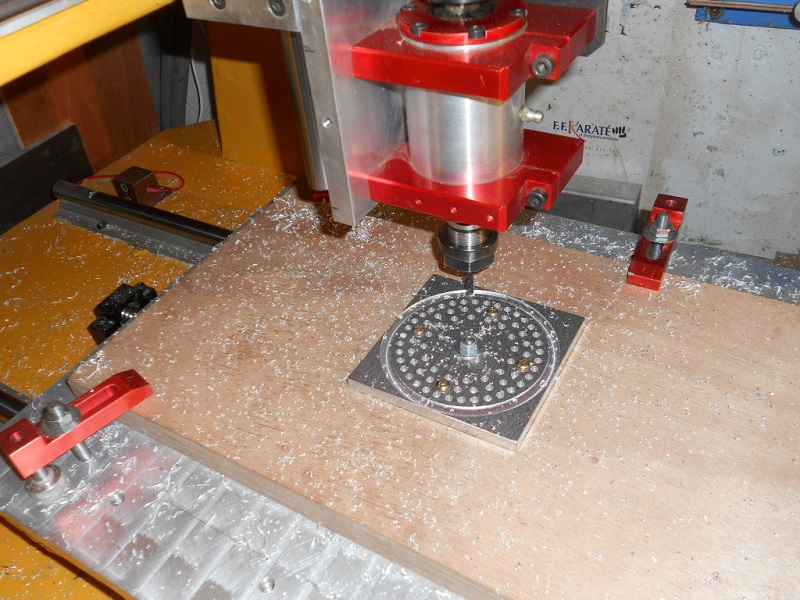

Pour une précision maximale j'ai fais deux programmes Gcode pour le disque diviseur, un pour le pointage de tous les trous au foret à centrer et un autre pour les perçages.

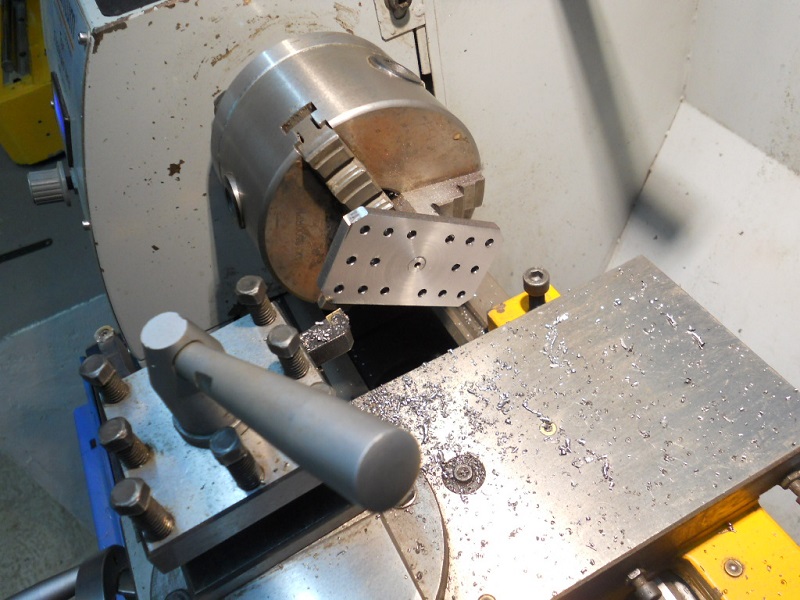

Surfaçage du plateau.

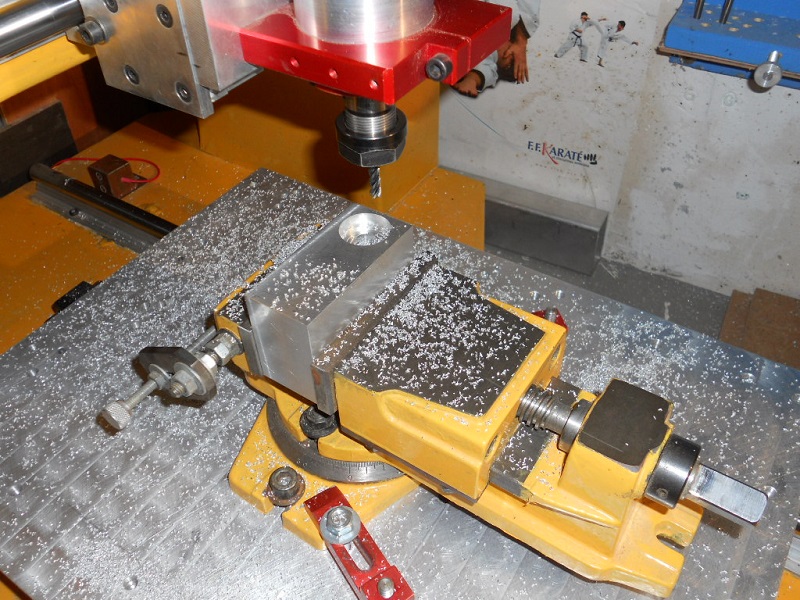

Usinage du corps.

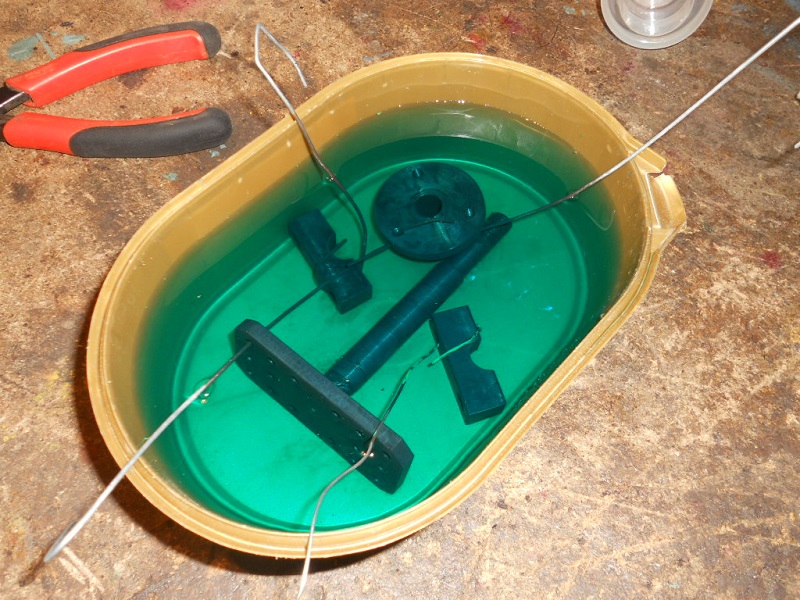

Brunissage des pièces en acier.

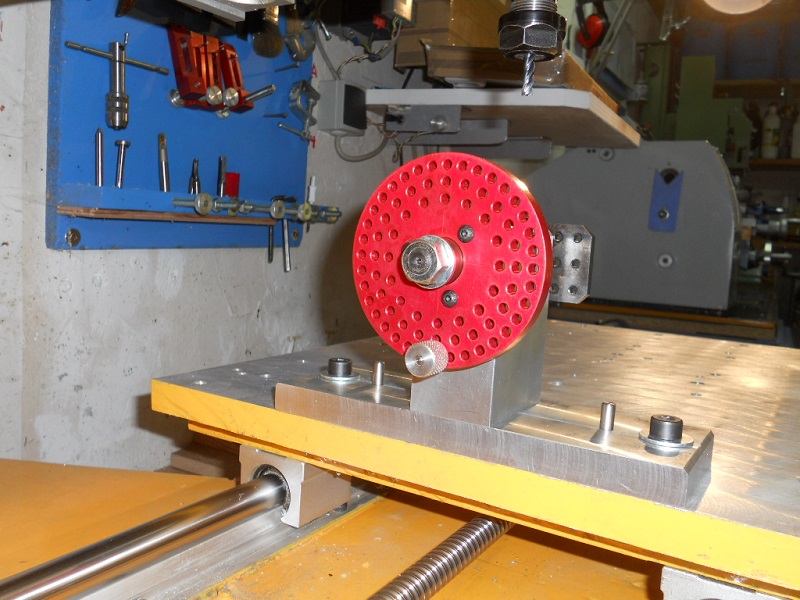

Anodisation en rouge du disque de positionnement. Il faut apporter beaucoup de soin au positionnement de l'embase pour avoir une bonne répétabilité, auto-perçage par la CN des logements de piges.

Ensuite le corps du diviseur est serré gras sur son embase et réglé bien dans l'axe Y. Démontage sur des oeufs et serrage définitif de l'ensemble.

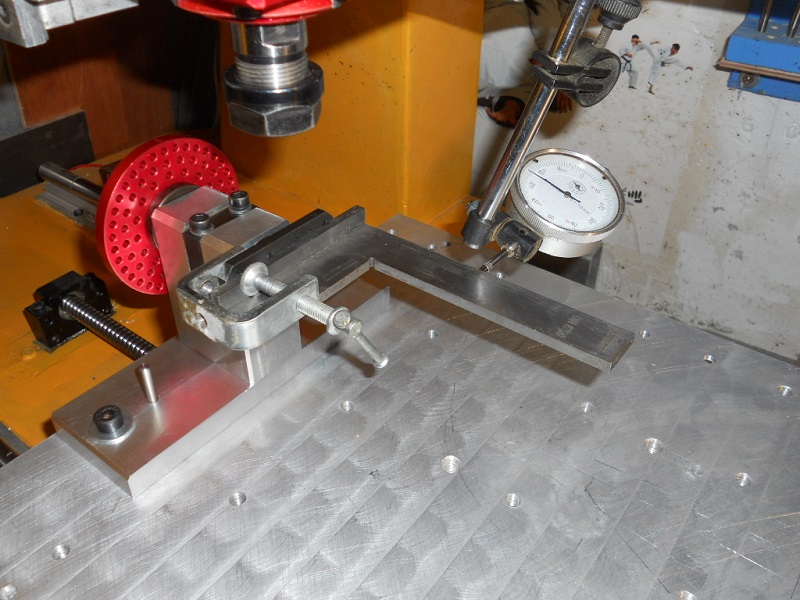

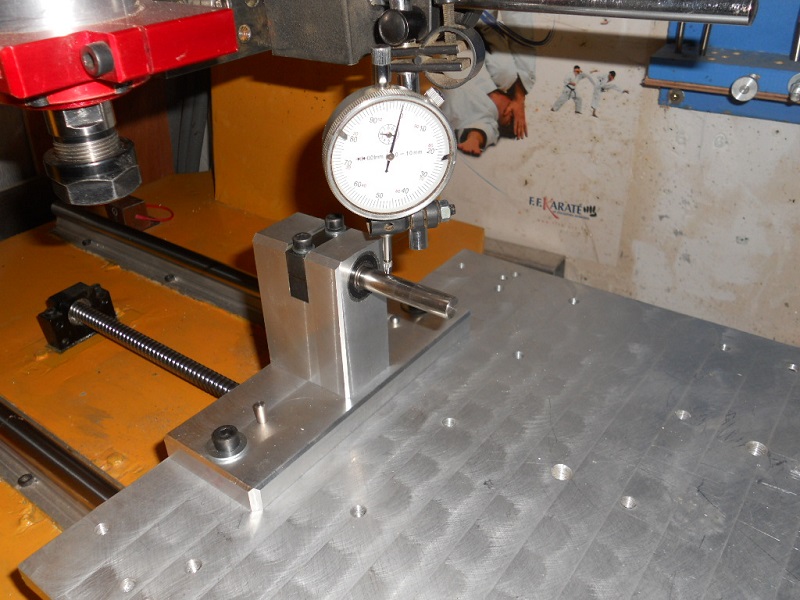

La hauteur de l'axe est mesurée une fois pour toute par un déplacement du comparateur sur l'axe Z. Le calcul du positionnement en X par rapport aux POM se fait sur le même principe. Ces valeurs sont ensuite soigneusement consignées dans le cahier d'atelier pour servir lors des usinages futurs.

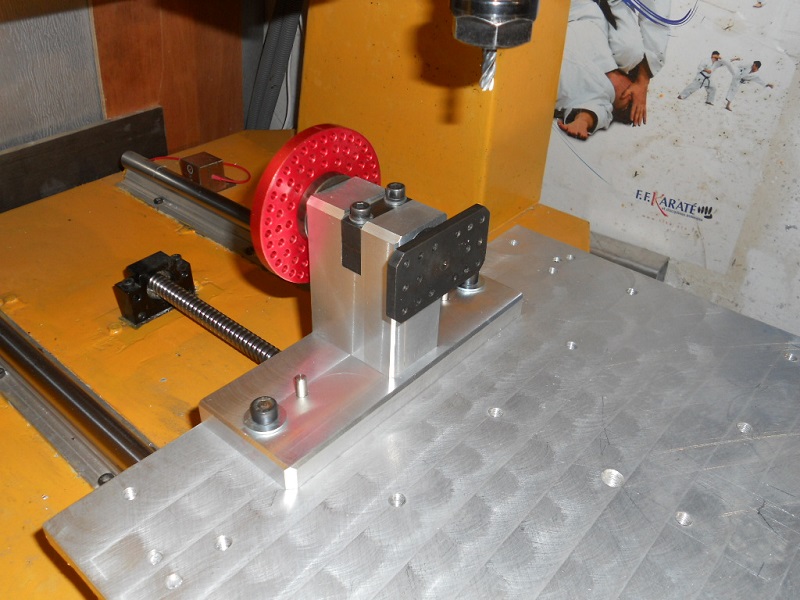

Pret à servir dés qu'il aura sa contrepointe.
