Après avoir construit un séparateur de copeaux Thien qui fonctionne très bien j'ai voulu tester un cyclone en PVC en tubes Ø100 et Ø40. J'avais tout sous la main c'est l'occation qui a fait le larron et ma nature d'expérimentateur qui a pris le dessus.

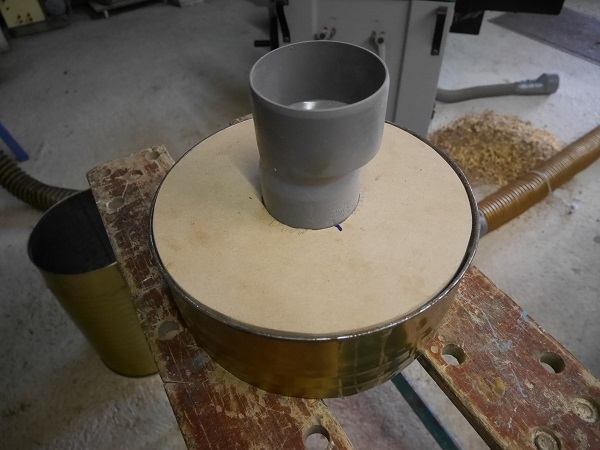

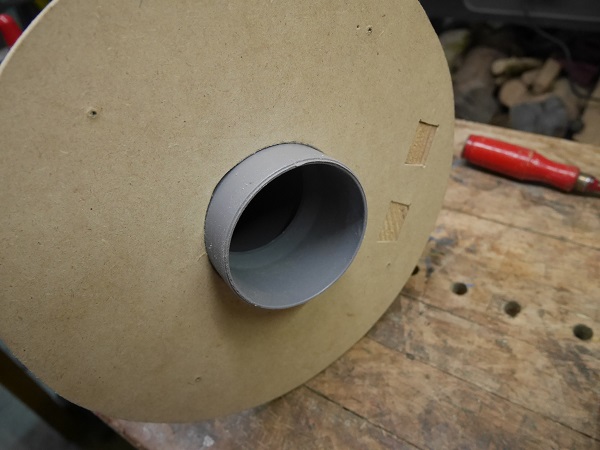

J'ai utilisé le fond de bidon qui m'a servi à faire le Thien, rien ne se perd chez un bricoleur. Je l'ai renforcé d'un disque en médium de 15mm qui recevra le cône de réduction 100/80.

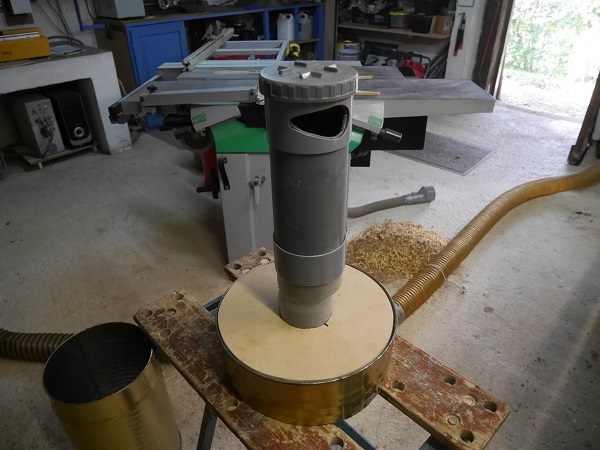

Le montage est très facile, ce n'est que de la plomberie, juste un peu d'attention pour la découpe du tuyau d'entrée. Toutes les parties sont collées à la colle pour PVC.

Tuyau d'entrée dans le cyclone.

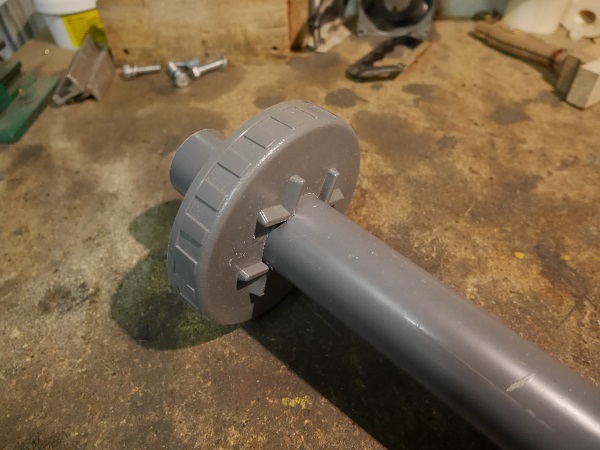

Tuyau de sortie vers l'aspirateur.

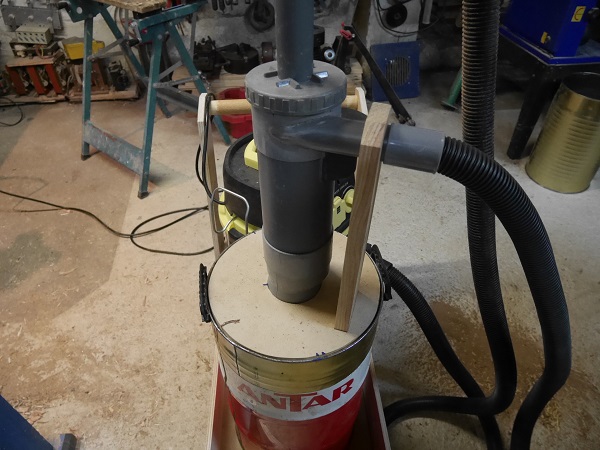

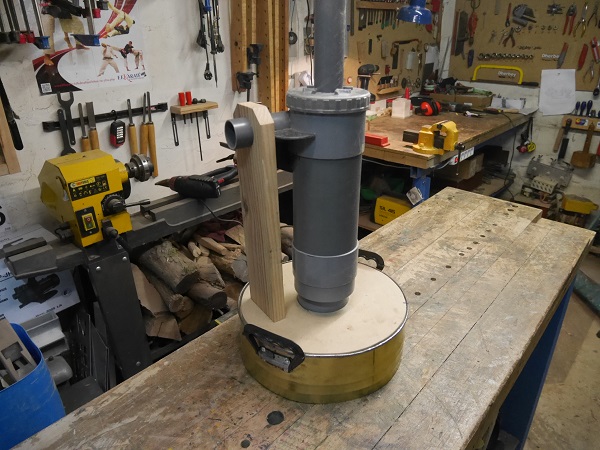

Il a fallu confectionner un support pour rigidifier l'ensemble.

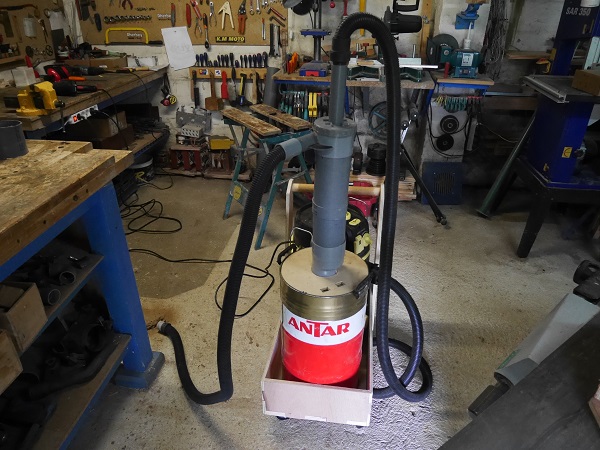

Le cyclone terminé.

J'ai fais pas mal d'essais avec des longeurs de corps différentes, plongée du tube de départ à des hauteurs différentes, résultats pas terribles.

Ne pas le comparer avec le Thien, les résultats sont médiocres, avec mon aspirateur puissant il ne retient que 2/3 des poussières, le reste passe dans le sac. En baissant la puissance çà fonctionne mieux, ce type de cyclone est destiné aux bricoleurs qui utilisent un petit aspirateur ménager.
