Cyberdeck

Je pilotais mes cnc et autres robots jusqu'à présent avec de vieux pentiums3 ou 4 sauvés de la déchetterie, ces pentium comportant une prise DB25 reconnue par LinuxCNC, les PC plus récents ne sont plus équipés de ces prises 25 broches bien pratiques pour le bidouilleur, tous ces pentiums ont fini par rendre l'âme restait plusieurs solutions.
Installer une carte DB25 PCI sur un PC récent, solution que je n'ai pas encore testée n'ayant pas de PC disponible.
Migrer sous GRBL et son gcode du pauvre, j'ai testé et pas aimé, quand on a roulé en Ferrari on ne se plait pas trop dans une 2CV.
Acheter au prix fort une carte USB genre MESA capable de piloter LinuxCNC, cette solution ne me plait pas non plus pour son opacité, j'aime bien être maître sur mon matériel, en cas de problème avec une DB25 il suffit de placer une carte rallonge pour pouvoir faire des mesures sur les signaux output step et dir sur les 3 axes, ou même envoyer des niveaux pour tester les origines, palpeur ou autre. Plus compliqué avec une liaison USB même avec un analyseur logique.
Pour garder les avantages de la DB25 tout en passant sur une solution moderne il reste l'option Raspberry PI et son GPIO. J'ai fait quelques tests d'installation et çà tourne correctement, reste la gestion du GPIO, fragile et fonctionnant en 3.3v alors que tout mon matériel délivre et fonctionne en 5vcc, souci réglé à l'aide d'une carte interface à optocoupleurs maison. Mais faire tourner un PI sur table et câbles apparent c'est bien mais pas très pratique, en plus j'ai deux CNC dans des ateliers séparés, ce qui impliquerait deux pc modernes avec cartes PCI, alors que la solution d'un cyberdeck facilement transportable embarquant un PI et avec une configuration pour chaque machine est bien plus pratique et élégante. Raspberry PI5, un PI4 convient également pour faire tourner LinuxCNC.

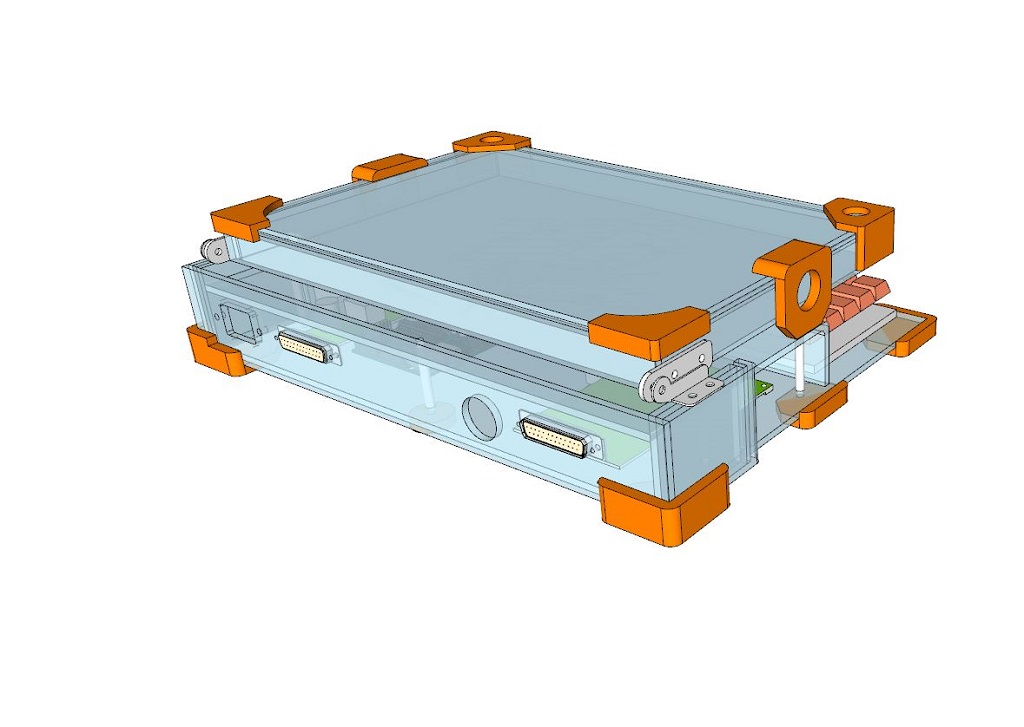

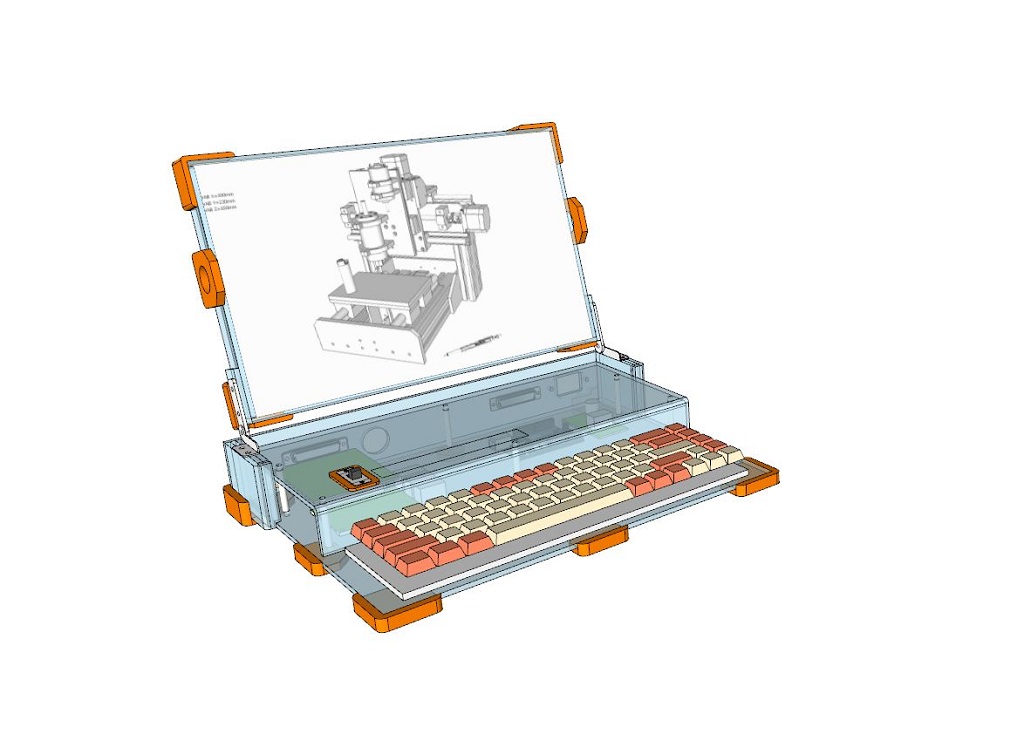

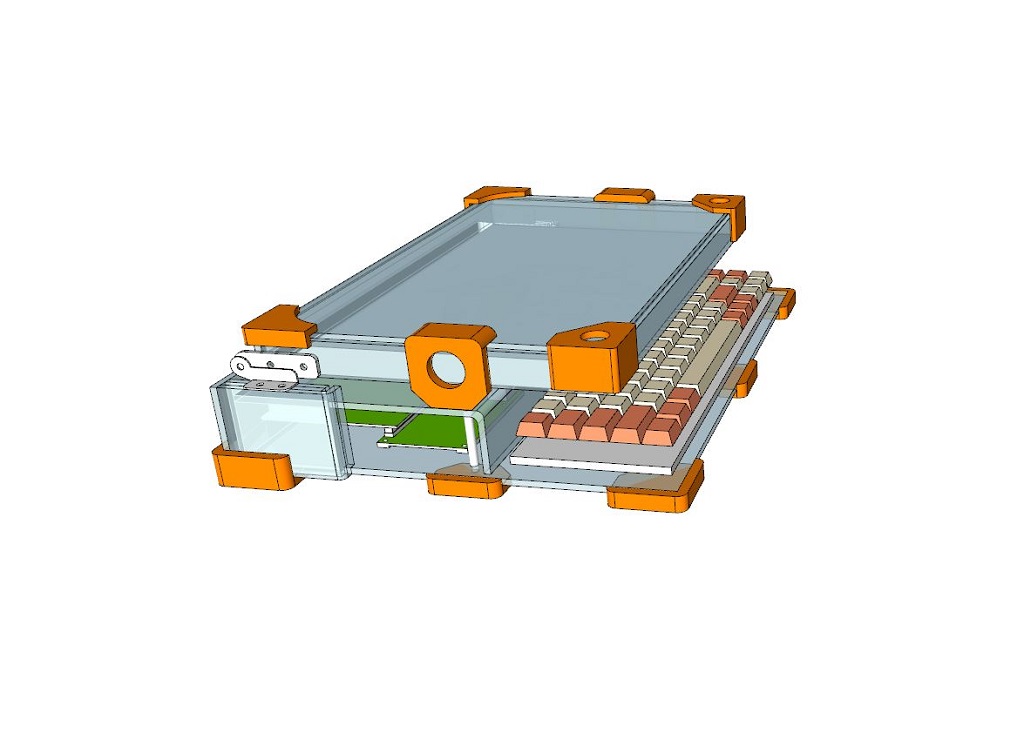

Petite étude 3D pour voir ou on va, décider de l'allure et avoir quelques STL à imprimer.


cyber
cyber
cyber

Et la réalisation finale, boitier en plexyglass, embarque un PI5, un DD 160Go prélevé sur un vieux pc portable, la face arrière est équipé de 3 prises USB, une RJ45, connecteur secteur, une sortie 5v et plusieurs découpes pour DB25 ultérieures, il faut toujours prévoir. Doté d'une alimentation 5v 5A car elle devra également assumer l'alim de l'écran, clavier et d'éventuels périphérique alimentés par les prises USB.


cyber

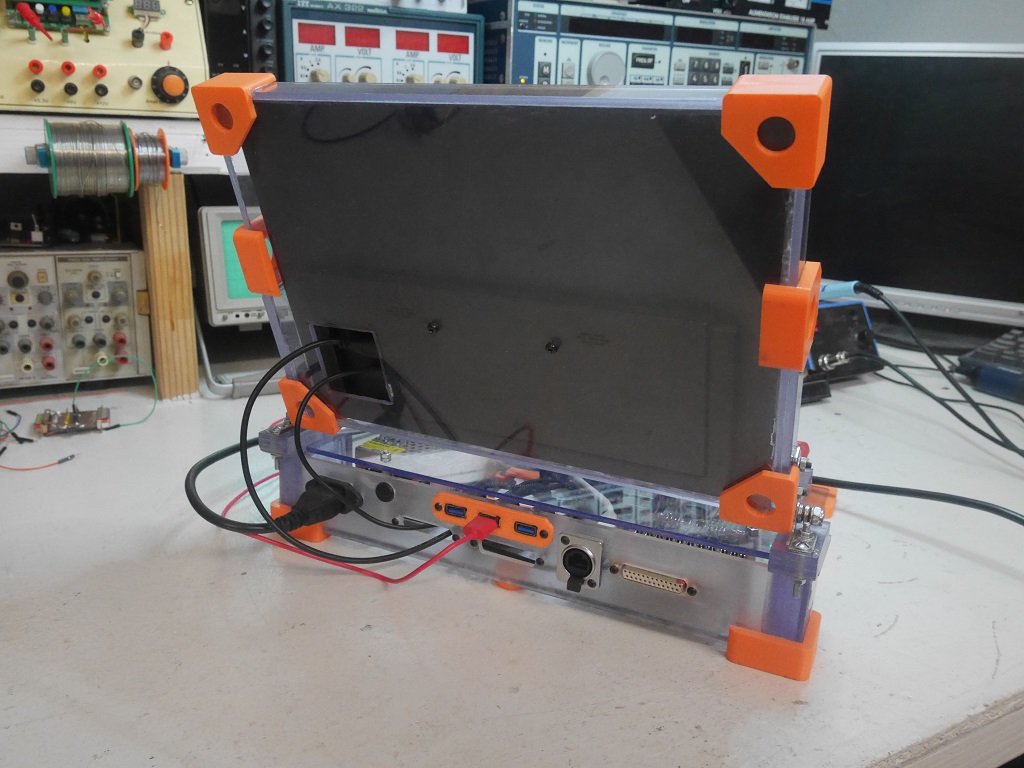

Panneau arrière: DB25, découpes pour futures DB25, RJ45, 3x USB, prise secteur, sortie 5vcc.


cyber

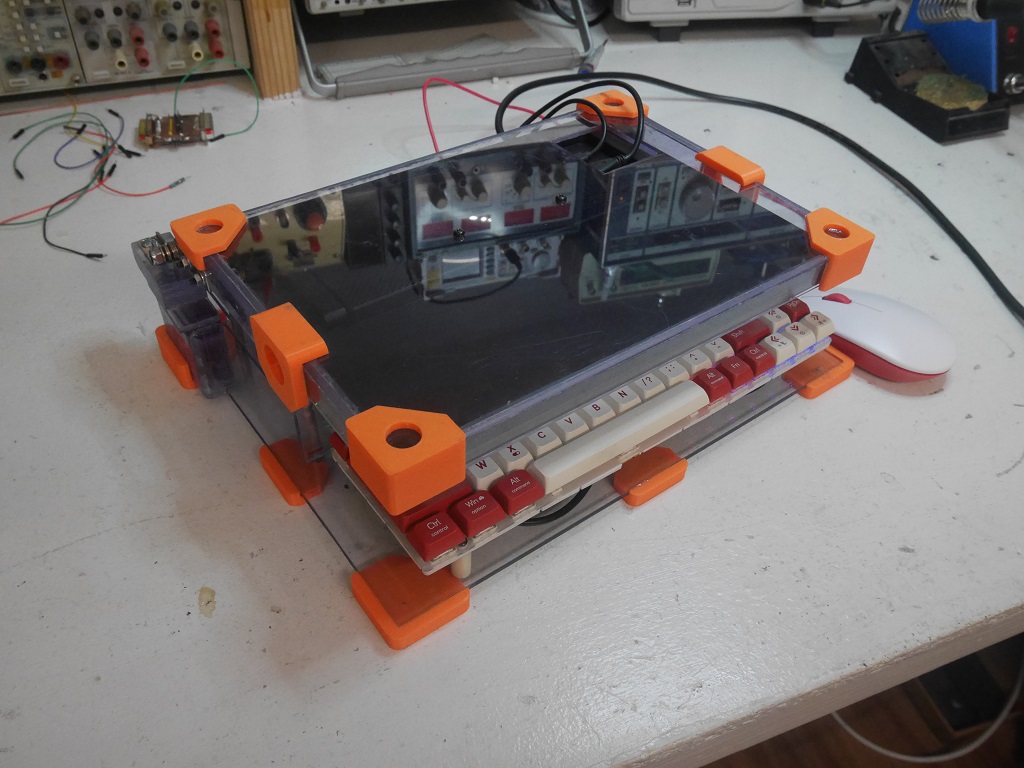

Pliable pour un transport confortable entre les différentes machines.


cyber
