Une piscine c'est bien sympa mais dans l'Aveyron on ne s'en sert que deux mois dans l'année. On va essayer de repousser les limites avec le principe du tuyau noir chauffé par le soleil.

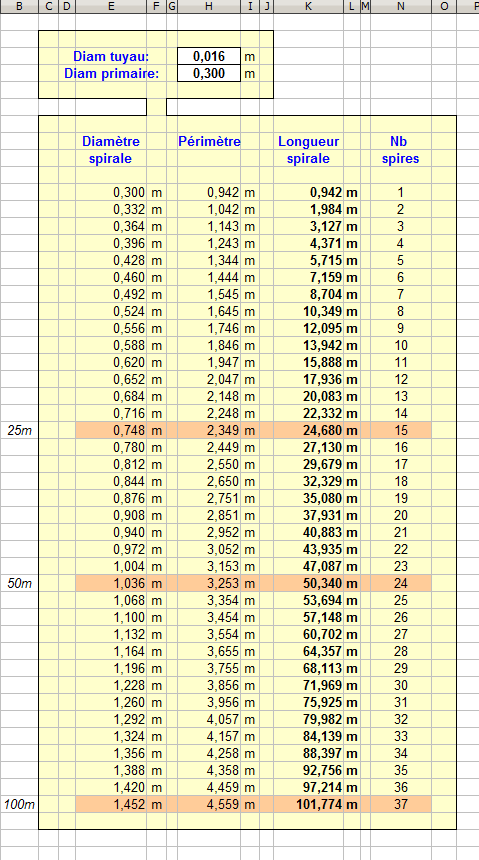

J'ai acheté 50m de tuyau d'arrosage noir de 16mm de diamètre qu'on trouve facilement dans les jardineries. Il sera roulé en galette et fixé sur une planche, recouvert d'un plastique transparent pour bénéficier de l'effet de serre. Dans un premier temps il faut calculer les dimensions de la plaque de bois qui va recevoir la galette. Pour cela j'ai créé une feuille de calcul sous Open-Office, on peut faire des simulations pour d'autres diamètres de tuyau.

Donc pour 50m de tuyau on a 24 spires et un diamètre de 1,036mm. Prévoir une plaque de 1,2mx1,2m pour avoir de la marge.

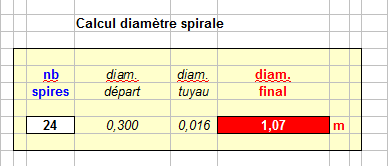

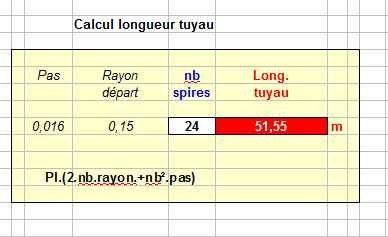

Petite vérif avec une formule de calcul de spirale trouvée sur le net, çà colle. Re-vérif du diamètre final avec une formule de mon cru, au chouia près çà colle aussi.

On se rend aussi compte que démarrer avec un cercle de départ central trop petit n'est pas vraiment avantageux, tant-mieux car sur un petit diamètre le tuyau à tendance à se plier.
30cm çà parait bien.

Finalement tous ces beaux calculs n'auront servi à rien, impossible de trouver des plaques de plexy de plus de 1m de coté dans ma région, la plaque de bois fera donc 1mx1m et les spires supplémentaires viendront se superposer sur celles de la première couche.

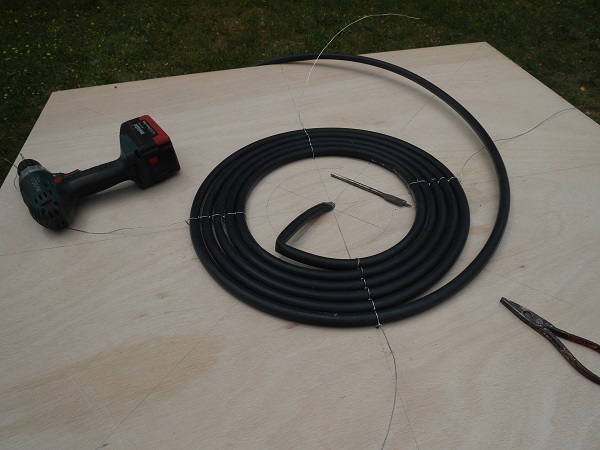

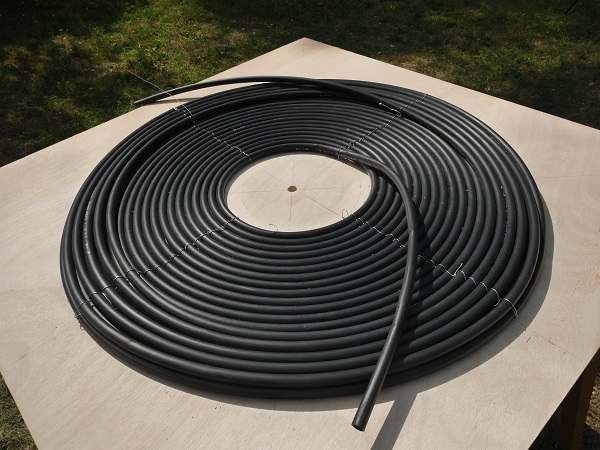

Enroulement du tuyau sur une plaque de CP de 15mm. Travail répétitif et fastidieux. Point de couture style machine à coudre mais avec du fil de fer, ampoule garantie au creux de l'index. J'ai travaillé en plein soleil d'aout volontairement pour assouplir le tuyau, mesure de T° sur le plastique: 54°.

Finalement tous mes calculs n'auront pas servi à grand chose, j'ai limité la plaque à 1x1m car je n'arrive pas à trouver de plaques transparentes plus grandes que cette dimension. Les spires en trop sont disposées en deuxième couche sur le première.

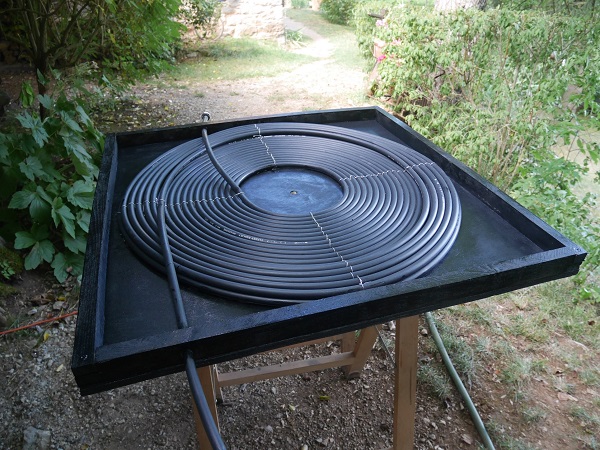

Peinture noire pour mieux capter la chaleur, j'y rajouterai des couches de lasure transparente en protection contre les intempéries.

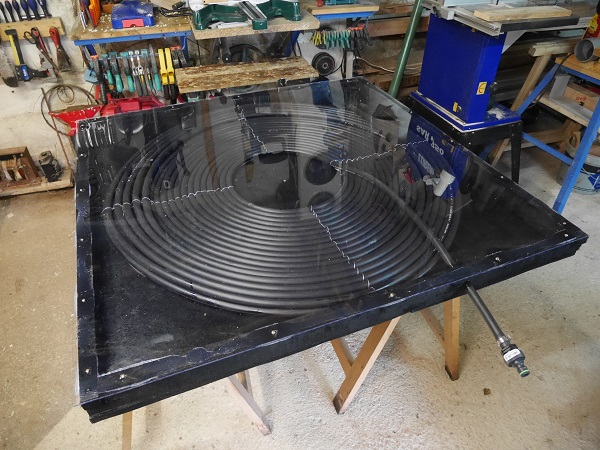

Recouvert d'une plaque de plexy, étanchéité avec un joint silicone pour créer un effet de serre, garder la chaleur du soleil tout en protégeant du vent.

Premiers essais, le tout monté à blanc.

Le système est valide, çà fonctionne bien, je ne suis pas équipé pour mesurer la température immédiate de l'eau mais on ne peut pas la toucher avec les doigts sans se bruler, donc au-dessus de 60°. Une fois que la pompe à éjecté la contenance du tuyau, soit les 10 litres calculés pour 50m l'eau se refroidit pour atteindre la T° de celle pompée dans la piscine. Deux façons de pallier à cet état de chose:
- Soit on rajoute de la longueur de tuyau, 100 ou 150m pour qu'elle est le temps de chauffer pendant le transit. - Soit concevoir un circuit qui temporisera le fonctionnement de la pompe. N'ayant pas envie de couvrir mon petit terrain de galettes de tuyaux j'ai choisi la deuxième solution. J'ai vu sur le net que certains utilisent des programmateurs, cette solution me satisfait moyen car le programmateur fera son boulot bêtement quelque soit l'ensoleillement, en plus ils ne sont généralement programmables que par sections de 15mn donc la pompe tournera pour rien pendant ce laps de temps. On peut choisir un programmateur digital plus onéreux mais plus facilement programmable mais il ne tiendra pas compte non plus de la chaleur emmagasinée dans le tuyau.

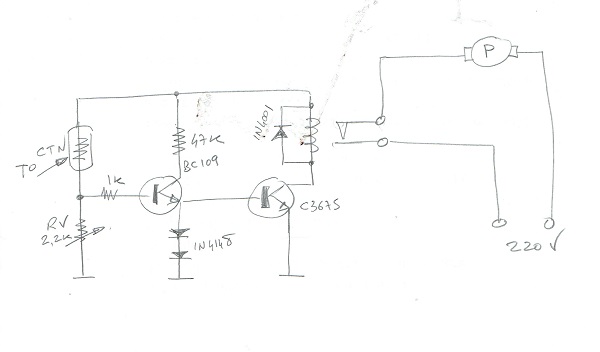

On peut faire mieux avec un petit système électronique dédié. J'en avais conçu un qui me sert depuis quelques années pour booster mon insert de cheminée, le schéma va resservir pour cette application. Le circuit est fait avec ce que j'ai trouvé dans mes fonds de tiroirs, les transistors étant montés en commutation ils ne sont pas critiques, le BC109 peut être remplacé par un 2N2222, BC547, etc. le C3675 par n'importe quel autre NPN capable de commuter un petit relais 9V. La thermistance à été récupérée dans une alim de PC, on les trouve généralement plaquées sur les radiateurs à l'intérieur du boitier. Elle sera coincée sous le tuyau noir pour mesurer sa température. La résistance variable de 2,2k sert à ajuster le seuil de déclenchement de la pompe suivant la T° mesurée. Choisir un relais dont les contacts peuvent tenir plusieurs ampères sous 220V.
Pour optimiser le système l'idéal est de pomper l'eau à une dizaine de cm de la surface (chauffée par la bâche) et de la réinjecter au fond de la piscine, çà occasionne un brassage eau chaude/eau tiède.

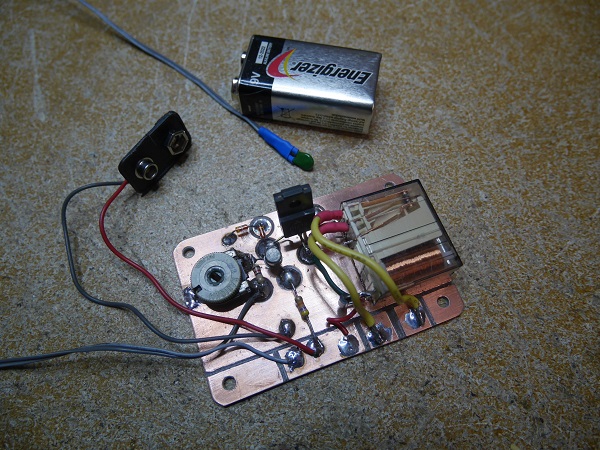

Je n'avais pas envie de sortir la grosse artillerie pour graver le circuit je l'ai fait en pseudo méthode Manhattan. J'ai fraisé les emplacements des pattes des composants en positionnant le coté cuivre dessus.

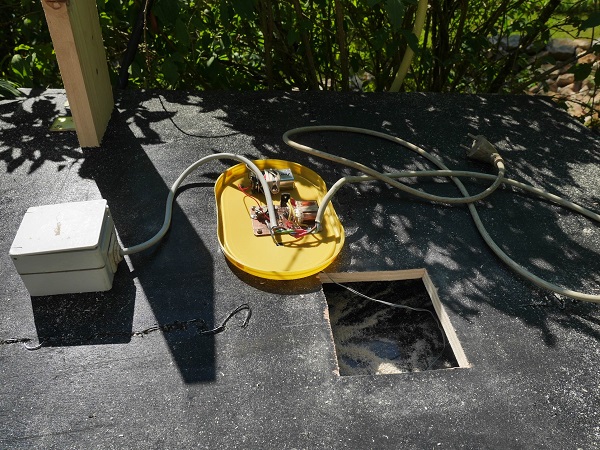

Le circuit fixé sous la plaque, il commande l'alimentation secteur de la pompe. J'ai fais les essais avec une pile de 9v que j'ai remplacée ensuite par une petite alim 9v moulée, type chargeur d'appareils électroniques.
