Ma station


QTH : Saint Georges du Bois, dans la Sarthe, à 5km à l'ouest du Mans.


Locator : JN07BX
coordonnées 47° 58' 07" Nord
00° 06' 03" Est

QRA : maison à la campagne

Les voisins sont gentils, ils nous permettent d'expérimenter différentes sortes d'antennes



Mes ANTENNES VHF UHF



Vue panoramique sur 360 ° : ce que voient mes antennes

Xquad

Xquads 144 MHz et 432 MHz montées sur le pignon de la maison

Ces antennes doubles polarisations ont d'excellentes performances compte-tenu de leurs tailles. Mes coaxiaux de descente (RG 213) sont tous de la même longueur (6 m), au millimètre près, ce qui me permet de les coupler en polarisation circulaire selon le schéma suivant :

CROQUIS

Sachant qu'un coax coupé au 1/4 d'onde se comporte comme un transformateur de rapport 4:1, il doit être possible d'alimenter une antenne 50 ohm avec une échelle à grenouille d'impédance 4X50 = 200 ohm. Caractéristiques théoriques de la ligne bifilaire : 2 fils de 1,5 mm² espacés de 2,6mm ou bien 2 fils de 2,5 mm² espacés de 4,85 mm. Intérêt du système, diminuer considérablement les pertes en ligne, donc s'affranchir de préampli ? Si vous avez fait l'essai, merci de me donner vos conclusions à fcolau AT gmail POINT com

Ma futur antenne 2m ...

YL l'utilise plus souvent que moi....... HI. J'ai prévu de la faire fonctionner en ground plane alimentée en gamma match, elle devrait fonctionner correctement sur 2m en onde entière. Elle fonctionnerait peut-être mieux sur 6m, sa forme terminale ferait condensateur. Qu'en pensez-vous ?

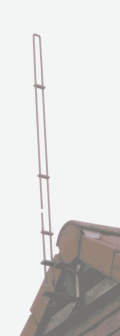

Plus sérieux, l'antenne de François, F4CLY. On pourrait l'appeler l'antenne du plombier, car elle est construite en tube de cuivre 10/12 brasé. C'est une Slim Jim classique, voir description complète dans l'onde 72 n°101 Jan-Fév 2003 p8 , revue éditée par L'ARAS 72, Association des Radio Amateurs de la Sarthe.













Mon ANTENNE HF



Center Feed

Elle est accordée par un coupleur AT300 du 80 mètres au 10 mètres y compris les bandes Warcs.
