Especificaciones
Las especificaciones técnicas mas sobresalientes
de todas las Antenas Ruzber, son las siguientes:
| Bandas: | 10,12,15,17,20,30,40 metros |
| Ganancia: | 3 dbi |
| Potencia: | 1.500 watts PEP | R.O.E: | Inferior a 1.5 |
| Angulo de radiación: | 16 grados |
| Radiación horizontal: | 360 grados |
Materiales
Las partes metálicas de la antena están
construidas con Aluminio ALPUR 80,
el cual presenta una elevada resistencia a los agentes atmosféricos,
una gran conductividad térmica y eléctrica y una
excelente aptitud a las deformaciones.
Sus características mecánicas son relativamente bajas.
- Normas D.C.A.: ALPUR 80
- Normas en AW: 1080-A
SI............... 0.15
FO............... 0.15
CU............... 0.03
MN............... 0.02
MG............... 0.02
ZN............... 0.06
TI............... 0.02
PB............... Ga = 0.03
CR............... V = 0.05
Otros............ 0.02
- El material aislante de la base esta construido con NYLON de Alta Resistencia.
- Los condensadores son cerámicos de AT. (6 Kw).
- El devanado de los toroides es de Teflón de Alta Temperatura y el Coaxial es de Teflón y doble malla.
- Las abrazaderas y la tornilleria son de Acero Inoxidable.
R.O.E

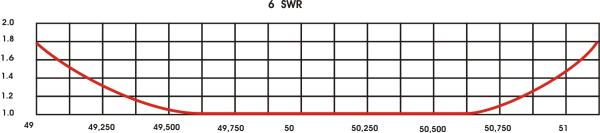

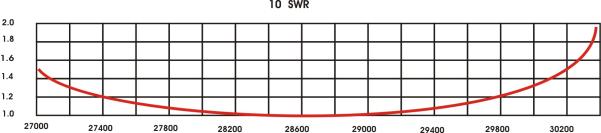

A continuación se muestra las gráficas correspondientes a la R.O.E característica de esta antena para cada banda:
