                Imágenes  de varios  amplificadores lineales de VHF , UHF, SHF y HF

construidos, utilizando   válvulas.  EIMAC   3CX1500A7,  4CX250B ,  3CX100 (2C39),  SVETLANA

GU-74B (4CX800) y GU-43B  (4CX1000).

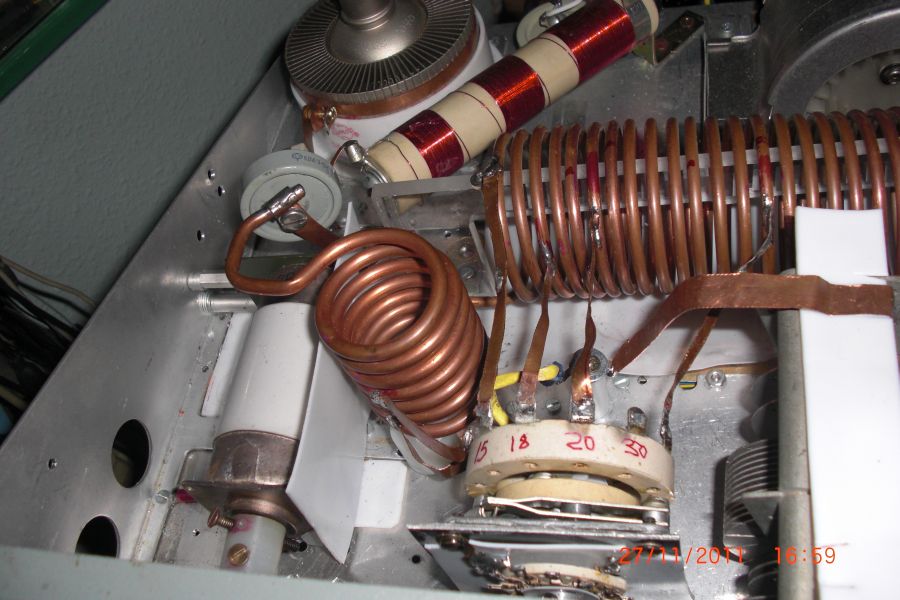

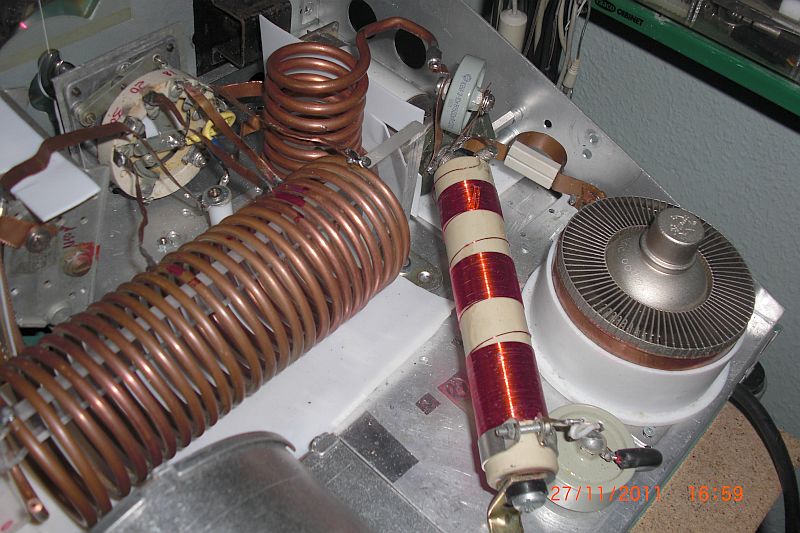

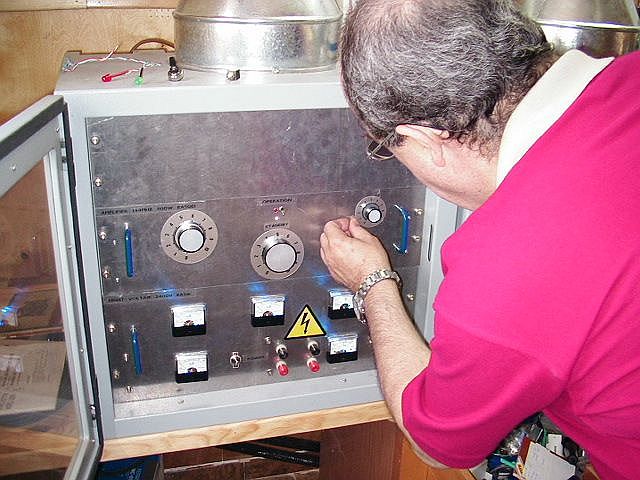

                Amplificador de HF con tríodo 3CX1500A7



                Un desafío nuevo para mi, con el uso, por primera vez, de un tríodo de alta potencia,

  con el ajuste de BIAS a 12 voltios y trabajando perfectamente dando la máxima potencia con 60

  vatios de excitación en CW.

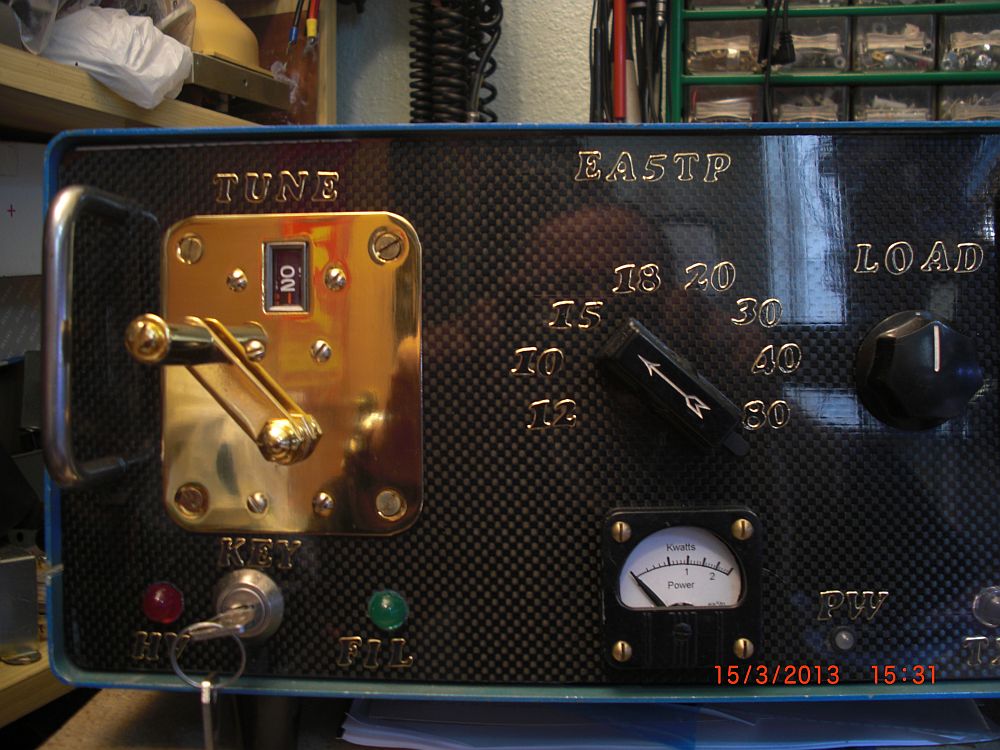

                Frontal de fibra de carbono y cuentavueltas chapado en oro, me falta pintar la cubierta

  recuperada de un viejo Heathkit HW 101, en un gris tipo Hallicrafters espero os guste.

















                           ---------------------------------------------------------------------------------------------------------------------

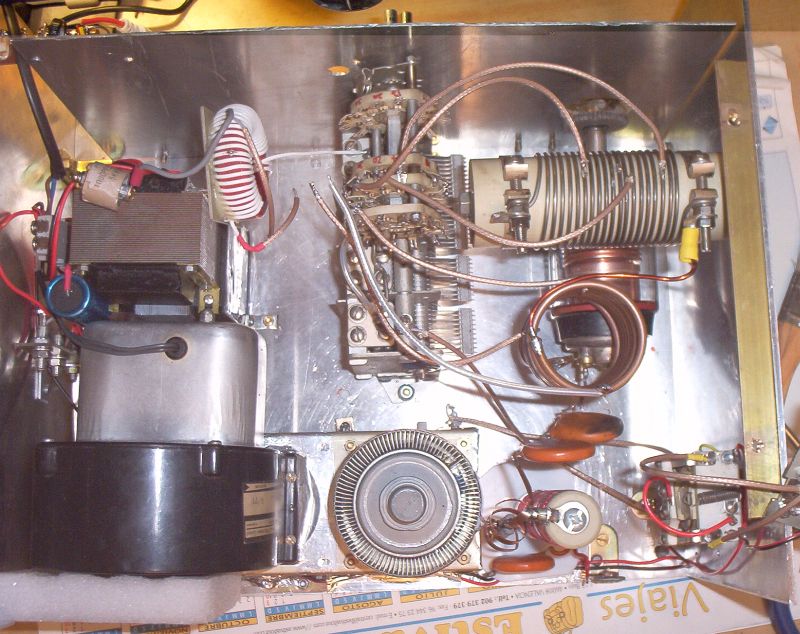

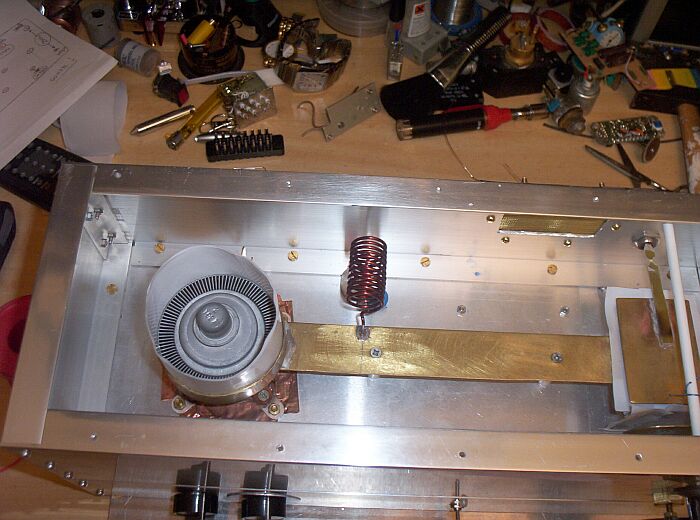

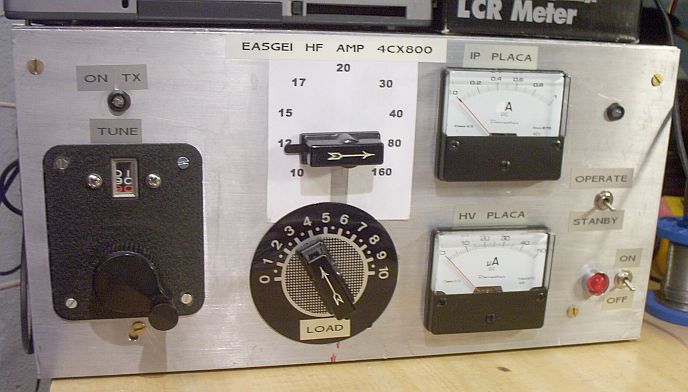

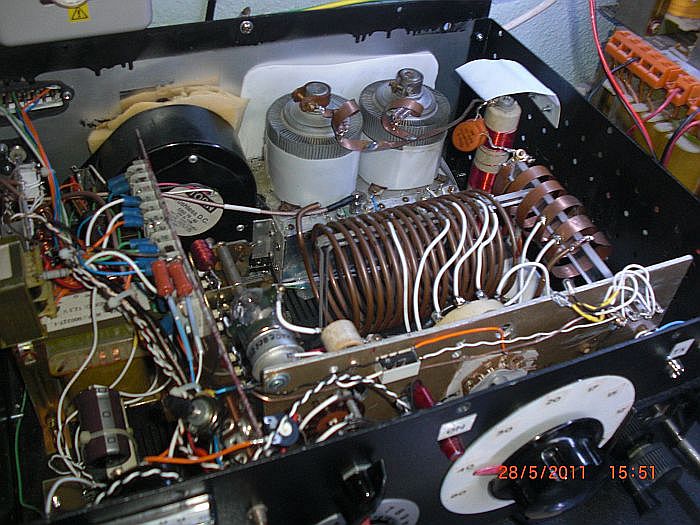

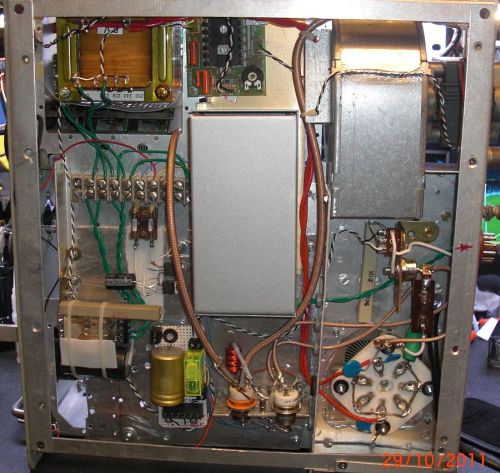

               Amplificador de HF con dos tetrodos 4cx800 (GU74B)

               Otra criatura, este esta construido con dos tetrodos GU74B y excitado por rejilla,

  y cátodo a masa.

               En este modo me da la máxima potencia permitida, en portadora continua   (CW),

   con 25 vatios  de excitación  y contra una carga artificial.













----------------------------------------------------------------------------------

              Amplificador de VHF (144 Mhz) con 1 EIMAC  4CX250B

               Funcionando en configuración de excitación por reja y con 450 vatios

de salida en modo de portadora continua (CW).    Ya tiene efectuados algunos

contactos vía Rebote Lunar  E.M.E.  efectuados por Ricardo EA5JK.



-----------------------------------------------------------------------------------------

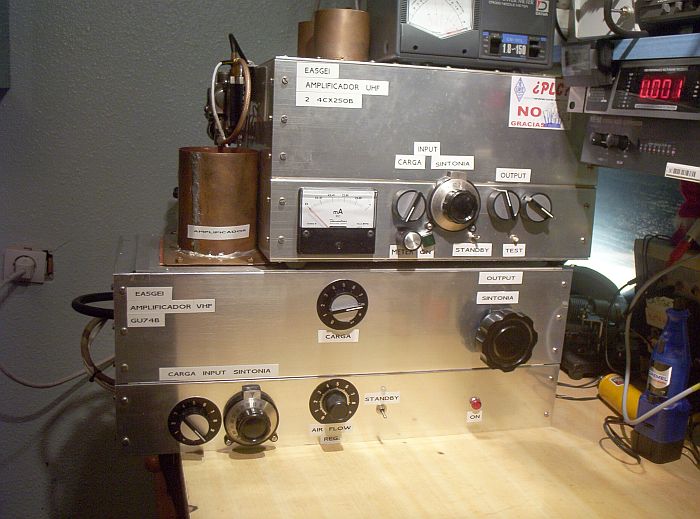

              Amplificador de UHF (432 Mhz) con 2 EIMAC  4CX250B.

              Diseñado con valores de tensión conservadores.  Es una configuración

clásica de dos tetrodos 4CX250B en  paralelo.    Funciona de maravilla.







----------------------------------------------------------------------------------------

              Amplificador de VHF (144 Mhz) , con una válvula Svetlana GU-74B (4CX800).

                  Acabado.  Actualmente esta  entregando  la máxima potencia permitida, en VHF

 portadora continua,  sobre  carga artificial,  con excitación de 10 vatios , con el ya  he

 conseguido contactos vía  EME   (Rebote Lunar).

               El tetrodo 4CX800, es un tetrodo con un factor de amplificación muy  alto y

 esto obliga a  una construcción muy cuidada.



-----------------------------------------------------------------------------------------

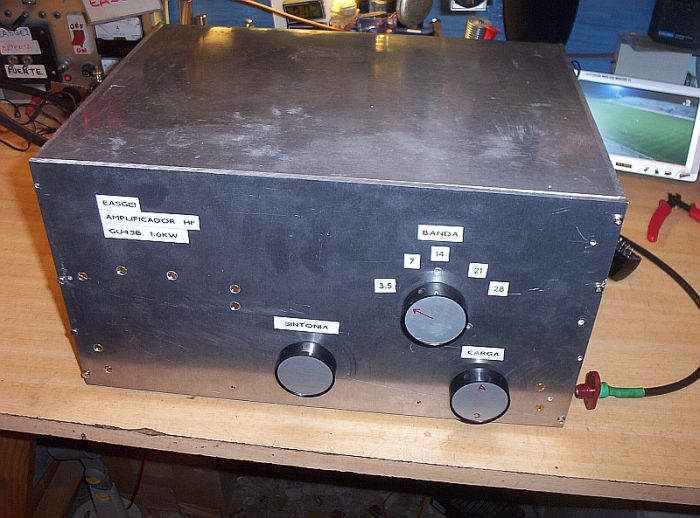

             Imágenes de un amplificador de HF con un tetrodo  GU-43B,

                 Entrega 1500 vatios en portadora continua (CW) y sobre carga artificial.

                 Otra replica del mismo lo ha construido EA5DF, Toni.

                 Ambos están  trabajando  en concursos de  HF- DX internacionales, y los

    reportes son  realmente  espléndidos.







----------------------------------------------------------------------------------------

                        Y debajo, otra "Criatura" para HF

                        Otro amplificador de HF, con un Tetrodo GU-74B, (4cx800)  rejas a masa y

1200 vatios en  portadora continua (CW) y sobre carga artificial,

                        Estudio el  añadir una segunda válvula en el hueco de la turbina.







-----------------------------------------------------------------------------------------

                Una nueva criatura para SHF (1.2 Ghz.)

                Esta vez para la banda de 1.2 GHz, construido alrededor de una cavidad para

un  tríodo 3CX100 o 2C39, lo he probado junto a la STANDARD C5800 y un trasverter

de  MICROWAVE MODULES, en concurso y me dan muy buenos reportes, je je je.









  Y sigo pensando en crear mas criaturas, ya os mantendré informados. 73 !!



José Luis,    EA5TP, -------> ex    EA5GEI.
