Es un transceptor heterodino de SSB para HF diseñado por EA3PD. Se puede construir para cualquier banda de HF, yo lo he hecho para 10m.

Recibe estupendamente. Al principio parecía "un poco sordo", ya que con un dipolo para 20m "sólo" se escuchaba Sudamérica. Se debía a que un mosfet de doble puerta BF981 que actúa como mezclador estaba estropeado y conducía entre puerta y fuente.

El equipo tiene una FI de 10 MHz. Por lo tanto el ofv funciona a 18 (también podría ser de 38). Para lograr buena estabilidad a esa frecuencia he utilizado un oscilador controlado por PLL.

La señal de referencia la obtengo mezclando dos osciladores a cristal, de 10 y 10,24 MHz. El esquema del mezclador, basado en un MC1496, lo he sacado del Solid State Design. El oscilador de 10 MHz se puede arrastrar ligeramente mediante varicap. De esa manera obtengo una señal de entre 233 y 237 KHz aproximadamente, que se inyecta a un MC145151. Este integrado incluye dos divisores programables y un detector de fase. Es muy práctico para cacharrear porque los bits se introducen en paralelo. El factor de division para la referencia es el mínimo posible, 8. Por lo tanto la frecuencia de comparación es de unos 30 KHz. El divisor del vco está programado a un valor fijo de 623. El resultado es que, al variar ligeramente la frecuencia del vxo, el vco cubre de 18,2 a 18,5 MHz, y por tanto se puede escuchar la banda de 28,2 a 28,5 MHz.

No he inventado la pólvora, pero el proceso de diseñarlo, montarlo y comprobar que funciona es una experiencia que me ha dado una satisfacción infinita. Desde aquí animo a todos los aficionados al cacharreo a perderle el miedo a los PLLs.

Placa del receptor

PLL en fase de pruebas

PLL metido ya en una caja

Señales del PLL
Grabación (400KB) del día 18-4-2002 hacia las 20:30 hora local española, alrededor de 28.350.

  Esquemas:

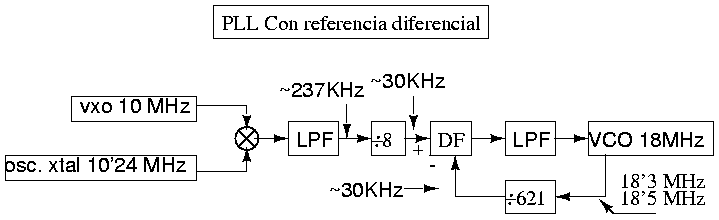

Diagrama de bloques (png)
Diagrama de bloques (pdf)
Diagrama de bloques (ps)
VCO (png)
VCO (pdf)
VCO (ps)

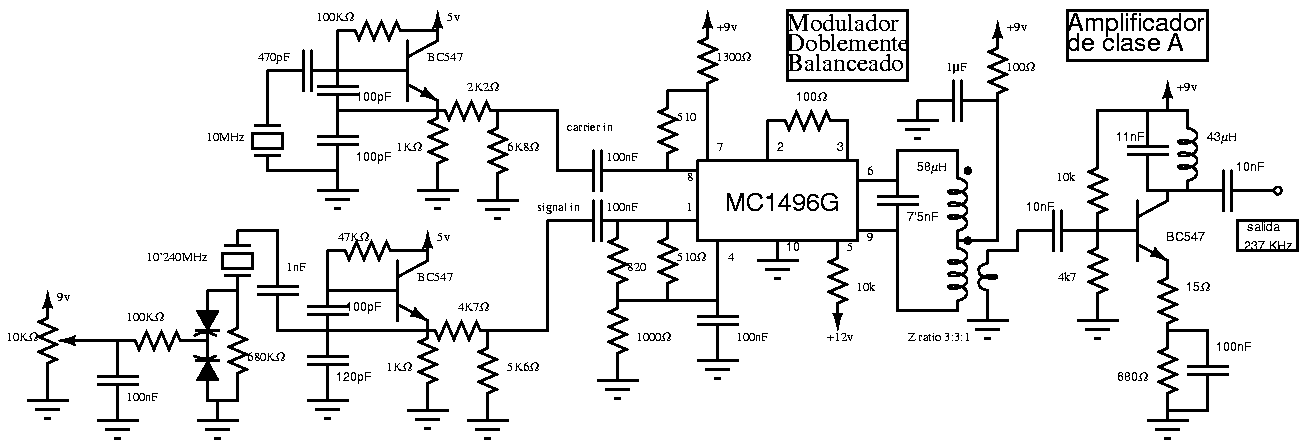

Modulador (png)
Modulador (pdf)
Modulador (ps)

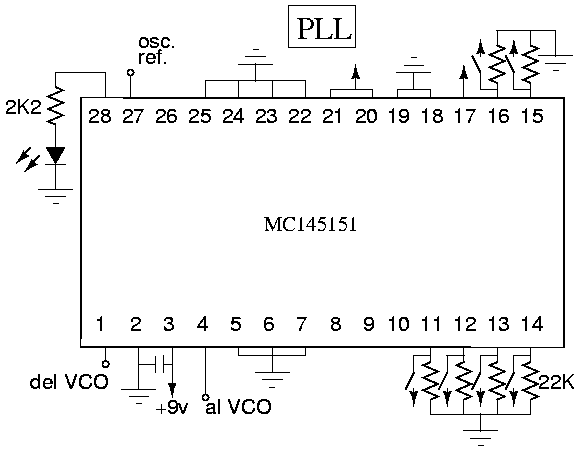

PLL (png)
PLL (pdf)
PLL (ps)

El formato png se puede ver con un navegador. El pdf y el ps tienen la ventaja de que son vectoriales y se pueden ampliar sin ver los pixels.
Estos esquemas los he dibujado con el estupendo y gratuito Xcircuit (para linux)

¡Algún día montaré el transmisor! (antes del ciclo 24).

Curiosidades

Inicialmente el núcleo de la bobina del VCO estaba suelta. Al subir el volumen el altavoz la hacía vibrar, con lo que se introducía una modulación en la portadora. Era imposible escuchar bien a nadie. Se arregló con pegamento.

El PLL va dentro de una caja de tabaco. El VCO utiliza un blindaje que saqué de un viejísimo vídeo VHS. De ese vídeo también saqué los diodos varicap del oscilador de referencia y el interruptor de encendido. Las placas van montadas sobre la carcasa de un lector de CDROM. Ésta, a su vez, está alojada dentro de la chapa de una antigua disquetera de 5 y 1/4. El panel frontal, donde están sujetos los mandos, es el plástico que recubre las bahías de discos duros, disqueteras, etc, de las torres de los PCs.
