PLL 18 MHz

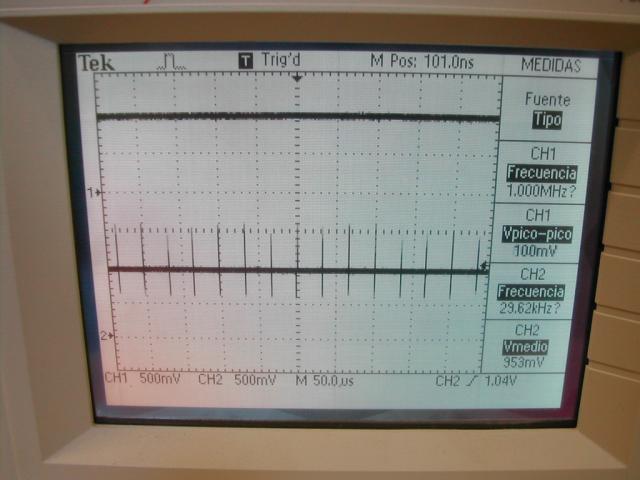

La señal de arriba es la de control del VCO y la de abajo la de
error procedente del detector de fase. Se aprecia claramente que ambas
tienen el mismo valor medio (aproximadamente 1V), pero la de error tiene
unos impulsos en cada instante de comparación. Teniendo en cuenta que
la frecuencia de comparación es de unos 30 KHz, deberían estar
espaciados unos 33 us, lo cual concuerda con la imagen.
Si se aplicase directamente la señal de error al VCO éste
estaría modulado en frecuencia y tendría un espectro horrible.
Por ese motivo se intercala el filtro de lazo. Es un filtro pasobajo RC con
R=100 ohm y C=0'78uF, lo que nos da RC=78us y fc=2KHz.
