트렌시버와 주변기기중에서 가장 중요하고 또한 가장 쉽게 아마추어들이 접근할 수 있는 것이 무엇이겠습니까?
안테나를 만들어 볼려고 합니다.
몇가지 자료를 확보하였지만.....아직 충분치가 않아서 망서려 집니다.
먼저 직접 만들어 보고 자작 수기를 올려야하는데.... 우선 확보한 자료를 여러분들을 위해
자작수기 자료를 올립니다.
사진이 입수되는데로 제가 일단 만들어보고 자작수기와 함께 올리겠습니다.
그럼 ...이론적으로 안테나가 무엇인지 알아보고 시작합시다.
아신다고요?......저는 잘모릅니다.
그래서 배울려고 자판을 두둘겨 봤습니다.
(1) 안테나의 정의 :
안테나는 전기적인 신호를 전파로 바꾸어 주거나 그 반대의 기능을 수행하는 장치를 의미합니다.
송신의 경우에는 송신기에서 보내고 싶은 전기적인 신호를 전파로 바꾸어 멀리까지 보내게 됩니다.
또한 멀리서 송신된 전파를 수신하면 그 전파를 전기적인 신호로 바꾸 어 수신기에 전달하여 주기도 합니다.
(2) 전파의 성질 :
전파는 공간을 전해가는 파동입니다. 따라서 파장과 주파수를 갖게 됩니다. 파장을 λ, 주파수를 f ,
전파가 공간을 전해가는 속도를 c 라고 하면 다음 관계가 성립합니다.
|
λ (m) = c (m/sec) / f (Hz) |
(3) 안테나의 특성 :
안테나의 특성은 주로 임피던스, 이득, 지향성의 3요소에 의해 나타냅니다.
임피던스: 임피던스는전류가 흐르기 어려움을 나타내는 양입니다. RIG와 동축 케이블,
그리고 안테나 모두 각각의 임피던스 값을 가지고 있습니다.
이 세 임피던스 값이 일치할 때에 가장 효과적으로 전파가 전해지게 됩니다.
보통 RIG와 동축 케이블의 임피던스는 50Ω으로 고정되어서 생산됩니다.
그러나 안테나의 임피던스는 50Ω이 아닌 경우가 많습니다.
그러므로 안테나의 임피던스가 50Ω에 가깝도록 조정을 해 주어야 하며 이러한 조정을 MATCHING이라고 합니다.
SWR은 바로 이 임피던스가 일치한 정도를 나타내는 값입니다.
SWR은 1 이상의 값을 가지며 SWR이 1에 가까우면 더욱 효과적으로 전파를 보낼 수 있고 RIG의 손상이 적어집니다.
이득: 이득은 안테나의 성능을 의미하는 것입니다. 안테나에 일정한 출력이 보내져도 안테나의 성능에 따라
더 높은 출력의 전파를 보낸 것과 같은 효과가 발생하게 됩니다.
이러한 효과를 나타내는 것을 이득이라고 합니다. 단위는 dB입니다.
이득이 높은 안테나를 사용하면 작은 출력으로도 멀리 있는 무선국과 효과적인 교신을 할 수 있습니다.
지향성 : 안테나가 특정한 방향으로 전파를 더 많이 보내는 성질을 지향성이라고 합니다.
지향성이 있는 안테나를 지향성 안테나라고 하며, 지향성이 없이 모든 방향으로 동일하게 전파를 보내는 안테나를
무지향성 안테나라고 합니다.
안테나는 전파를 입체적으로 보내지만 입체적인 지향성은 생각하기 어려우므로 우리는 편의상 수평면에서의
지향성과 수직면에서의 지향성을 생각합니다.
안테나의 용도에 따라 지향성이 있는 안테나를 사용하거나 지향성이 없는 안테나를 사 용합니다.
지향성 안테나를 사용하는 가장 대표적인 예는 전파의 발신지를 탐지하는 일입니다.
목 적하는 방향으로 전파를 더 많이 보내도록 하기 위해 지향성 안테나는 방향을 바꾸어줄 필요가 있습니다.
수평 방향을 바꾸어주는 장치를 로테이터 (ROTATOR),
수직 방향을 바꾸어주는 장치 를 엘리베이터 (ELEVATOR)라고 합니다.
(4) 엘리먼트 :
안테나의 여러 부분 중에서 실제로 전파를 송신하거나 수신하는 부분을 엘리먼트 라고 합니다.
안테나의 실질적인 부분이며 전기가 잘 통하는 도체로 이루어져 있습니다.
(5) 공진 :
공진이란 안테나가 어떤 특정한 파장의 전파를 가장 효과적으로 보내고 받는 현상을 의미합니다.
안테나의 길이가 파장의 1/2의 정수배일 때 안테나는 공진하게 됩니다.
이때 이 전파 의 주파수 중에서 가장 낮은 주파수를 안테나의 공진 주파수라고 합니다.
(6) 로딩 코일 (연장 코일) :
안테나에 코일을 삽입하면 안테나의 공진 주파수가 높아지게 됩니 다.
즉 안테나의 길이가 파장의 1/2보다 짧아도 동일한 주파수의 전파에 공진할 수 있게 됩니다.
이렇게 안테나의 길이를 단축시켜 주는 코일을 로딩 코일이라고 합니다.
이와는 반대로 안테나에 콘덴서를 삽입하면 안테나의 공진 주파수가 낮아지게 됩니다.
즉 안테나의 길이가 파장의 1/2보 다 길어도 동일한 주파수의 전파에 공진할 수 있게 됩니다.
이렇게 안테나의 길이를 연장시켜 주 는 콘덴서를 단축 콘덴서라고 합니다.
로딩 코일은 설치 장소보다 안테나의 길이가 너무 길 때에 이용됩니다. 그러나 안테나를 단축하면 이득이 감소합니다.
(7) 트랩 :
한 안테나로 여러 주파수의 전파를 이용하려고 할 때에 사용되는 코일을 트랩이라고 합니다.
코일도 안테나처럼 공진 주파수를 가지고 있으므로, 코일이 삽입될 경우 그 주파수에 해 당하는 전파에도 공진하게 됩니다.
그러므로 한 안테나를 여러 주파수에 공진시켜 사용할 수 있 습니다.
(8) 동축 케이블 :
안테나에 전기 에너지를 공급해 주는 전선을 급전선이라고 합니다.
이 급전선 중에서 외부 도체와 내부 도체로
이루어져 있는 전선이 동축 케이블입니다.
외부 도체와 내부 도체의 축이 일치하기 때문에 동축 케이블이라는 명칭을 사용하게 되었습니 다.
동축 케이블은 고유한 임피던스와 크기, 재료, 성능에 따라 여러가지 규격을 갖고 있습니다.
보통 RG 8이라는 굵은 동축 케이블과, RG 58이라는 가는 동축 케이블을 사용합니다.
이 두 동축 케이블은 모두 임피던스가 50Ω입니다. GO TOP
(1) 반파장 다이폴(DIPOLE) 안테나 :
모든 안테나의 기본이 되는 안테나입니다. 파장의 1/2의 길이를 가진 도선의 가운데에 동축 케이블을 연결한 형태입니다.
안테나의 엘리먼트와 평행한 면 에서의 지향성은 8자 모양이며 수직한 면에서는 무지향성입니다.
안테나의 임피던스는 75Ω입니 다. 이 안테나는 단독으로도 사용되며 다른 안테나의 구성 요소가 되기도 합니다.
엘리먼트가 V형을 이루고 있는 안테나입니다. 임피던스가 50Ω이어서 특별한 MATCHING을 필요로 하지 않으며 설치 공간이
작아도 되기 때문에 많이 이용되 고 있습니다.
(2) 수직 접지 안테나 (모노폴 안테나) :
안테나의 엘리먼트 중 하나를 접지한 형태의 안테나입 니다. 접지라는 것은 전기적인 위치 에너지가 0이 되도록 만드는 것을 의미합니다.
지표면의 전기 에너지는 0이므로 보통 지표면에 연결하여 접지합니다.
이렇게 접지를 하게 되면 그 엘리먼트가
존재하지 않아도 존재하는 것과 같은 효과가 발생합니다.
그러므로 안테나는 파장의 1/4의 길이 에 해당하는 엘리먼트 하나로 감소합니다.
그러나 기본적으로는 수직 반파장 다이폴 안테나와 동 일합니다.
안테나의 엘리먼트와 평행한 면에서의 지향성은 반원 모양이며 수직한 면에서는 무지 향성 모양입니다.
.안테나의 임피던스는 36Ω입니다. 이 안테나는 매우 많은 무선기기에서 사용되 고 있습니다.
저희 집에는 145MHz에서 수직 접지 안테나의 일종인 SLIM JIM 안테나도 사용해 보았습니다. 성능은 우수합니다.
엘리먼트를 지표면에 접지한 안테나로서 휴대형 무선기기에 많이 이용됩니다.
사용자가 무선기기를 손에 잡게 되면
인체를 매개로 무선기기와 지표면이 연결됩니다.
안테나를 높은 곳에 올릴 경우 지표면에는 접지할 수 없게 됩 니다.
이 때에 전기적인 위치 에너지가 0인 금속판에 엘리먼트를 연결하면, 지표면에 접지한 것과 동일한 효과가 발생합니다.
이러한 안테나를 GP 안테나라고 합니다. 보통 금속판 대신에 방사상 으로 전개된 여러개의 도체를 이용합니다.
이러한 도체를 레디알 (RADIAL)이라고 하며 길이는 파장의 1/4입니다.
GP 안테나를 수직으로 여러 개 쌓아올리게 되면 안테나의 이득이 증가합 니다.
이러한 안테나를 다단 GP 안테나라고 하며, 쌓아올린 엘리먼트의 개수가 단의 수를 결정합 니다.
예를 들어 5개의 엘리먼트를 쌓아올린 GP 안테나는 5단 GP 안테나입니다.
(3) 야기 안테나
야기 안테나는 야기, 우노다 두 사람이 개발해낸 안테나입니다. 이 안테나는 복사기, 반사기, 도파기로 구성되어 있습니다.
지향성은 도파기 방향으로 입체적인 지향성을 갖고 있습니다. 이 안테나는 TV 방송 수신용으로 매우 많이 사용되고 있어서
주변에서 쉽게
접할 수 있습니다. 임피던스는 25Ω입니다.
그러므로 반사기의 뒤로는 전파가 발사되지 않습니다. 보통 1개의 반사기를 사용합니다.
그러므로 도파기 방향으로 전파가 진행하게 되며 지향성도 이 방향으로 생성됩니다.
도파기의 개수가 증가할수록 지향성이 더욱 날카로와지고 이득이 증가합니다.
그러나 야기 안테나와는 달리, 복사기 뿐만 아니라 반사기에도 전기 에너지가 공급되는 일종의
위상 배열 (PHASED ARRAY) 안테나입니다. 2 엘리먼트 야기 안테나의 크기로서 3 엘리먼트
야기 안테나의 성능을 가지고 있으므로, 안테나를 설치할 공간이 협소한 무선국에서 많이 이용하고 있습니다.
(4) 루프 안테나 :
엘리먼트가 끝이 없이 루프 모양을 이루는 안테나입니다. 엘리먼트가 이루는 루프의 길이는 1파장의 길이입니다.
루프의 형태는 원형, 사각형, 삼각형 등의 여러 형태이며 필요에 따라 선택합니다. 지향성은 8자 모양을 입체적으로 전개한 형태입니다.
임피던스는
60Ω입니다. 이 안테나는 여러 공진 주파수의 엘리먼트를 한 안테나에 설치할 수 있으므로 많이 이용되고
있습니다.
그러므로 반사기의 뒤로는 전파가 발사되지 않습니다. 보통 1개의 반사기를 사용합니다.
그러므로 도파기 방향으로 전파가 진행하게 되며 지향성도 이 방향으로 생성됩니다.
도파기의 개수가 증가할수록 지향성이 날카로와지고 이득이 증가합니다.
(5) 기타 안테나
① 헬리칼 (HELICAL) 안테나
로딩 코일만으로 이루어진 안테나입니다. 길이가 작아 휴대용 무선기기에 많이 사용됩니다. 그러나 이득은 매우
낮습니다.
② 로그 페리오딕 (LOG PERIODIC) 안테나
도파기 숫자가 매우 많은 야기 안테나의 형태와 비슷한 안테나입니다. 넒은 범위의 주파수에 공진하므로 군사용,
외교 업무용으로 사용되고 있습 니다.
③ 코너 리플렉터 (CORNER REFLECTER)안테나
일반적인 반파장 다이폴 안테나에 반사판 을 설치한 안테나입니다.
전체적인 크기가 작아도 날카로운 지향성을 얻을 수 있으므로 군사용으 로 이용되고 있습니다.
④ 파라볼라 (PARABOLA) 안테나
일반적인 다이폴 안테나에 포물면 형태의 반사판을 설치한 안테나입니다.
지향성이 극히 우수하며 마이크로파 대역의 주파수에서 사용되고 있습니다. GO TOP
J-Pole안테나 만들기(144mhz)
자료 1 (HL2LGT - 박 수 찬 님 자료인용)
이 안테나는 144MHZ용 수직 안테나입니다. 이 안테나는 저 복사각[LOW ANGLE RADIATION]
{일반GP는 수평면에서30도이상이나 이 안테나는 0 도임} 때문에 일반 Ground plane 안테나보다
복사효율이 50%가 더 증가하며 Ground plan radials가 없기 때문에 눈에 거슬리지 않는 장점이 있습니다.
원래 이름은 SLIM JIM이라고 하며 아래의 그림은 약간 변형된 것입니다.
실험결과 성능은 같은 결과가 나왔습니다. 급전방법은 Intergrated matching stub에서
급전하며 임피던스는 50옴입니다.
이 안테나는 수직편파를 일으키는 접지 다이폴이며, Matching stub에서는 무효방사가 일어납니다.
정확하게 매칭을 시키면 VSWR은1.5:1이하 이며,기지국용이나 휴대용 ,자동차용으로도
이용 할 수가 있습니다.
이 안테나는 좋지 않은 조건에서 양호한 송수신이 가능하며, 구조적으로도 간단하여서 유지보수하기 쉬운 이점이 있습니다.
만들기 쉽고, 조정이 간단하고 실패가 없습니다.
준비하여야 할 공구는
가스인두나 토치램프도 사용가능, 쇠톱이나 파이프 절단기를 준비하십시오.
재료로는
동파이프1/2인치 1본 기본6m이며, 2개를 만들 수 있습니다. 동파이프 이음자재는 보일러설비 부품점에 있습니다.
ㄴ자15mm용*1개 ,T자15mm용1개,캡15mm*2개, m형 -콘넥터 1개. 땜납-조금
만들기

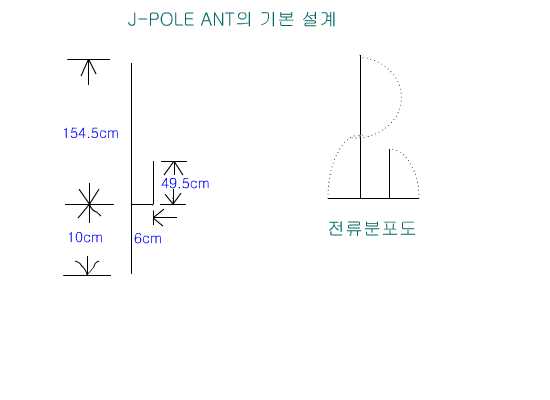

1. 동파이프를 T자에 접속-T자 중간위치에서 시작154.5cm에서절단.[동파이프 절단길이153cm]
2.자르고 남은 파이프를 ㄴ보에 접속-ㄴ보에서 캡까지 길이는 49.5cm [동파이프절단길이 47cm]
3.T자 파이프에서 ㄴ자 파이프를 연결6cm [동파이프 절단길이4cm]
4.콘넥터 부분은 2-3mm굵기의 동선으로 m형 콘넥터에 연결 -긴 파이프쪽이 심선부분으로 짧은 파이프쪽이 망선임.
조정
SWR메터를 연결-최소출력으로 조정합니다.보통1.5이하가되나, 높을 경우 T자연결부의 [동축심선접속부]점퍼선을 상하로
위치조절을 하면 조정이 됨. 그래도 조정이 잘 안될 경우는 긴파이프와 짧은 파이프와의 간격을 조정하면 됩니다.
T자의 아래측파이프의 길이는 10CM정도 연결하여 호스밴드로 다른 파이프에 연결하면됩니다.
자료 2.

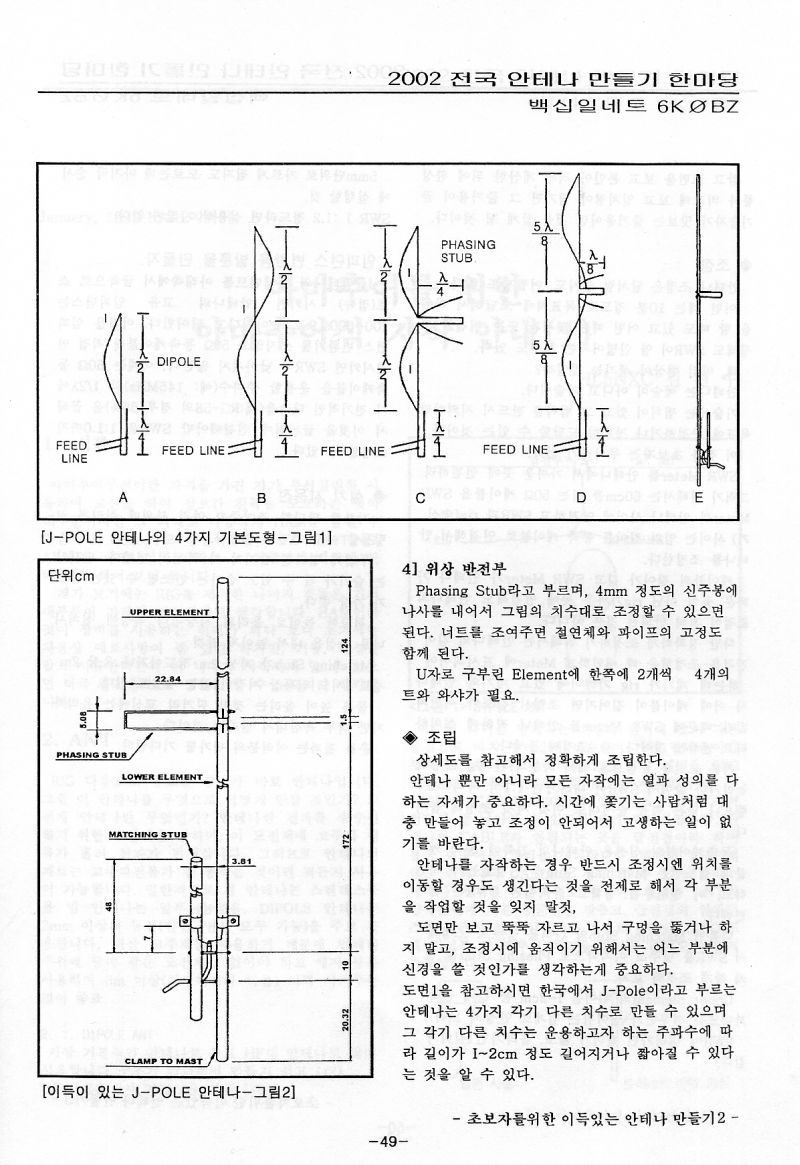

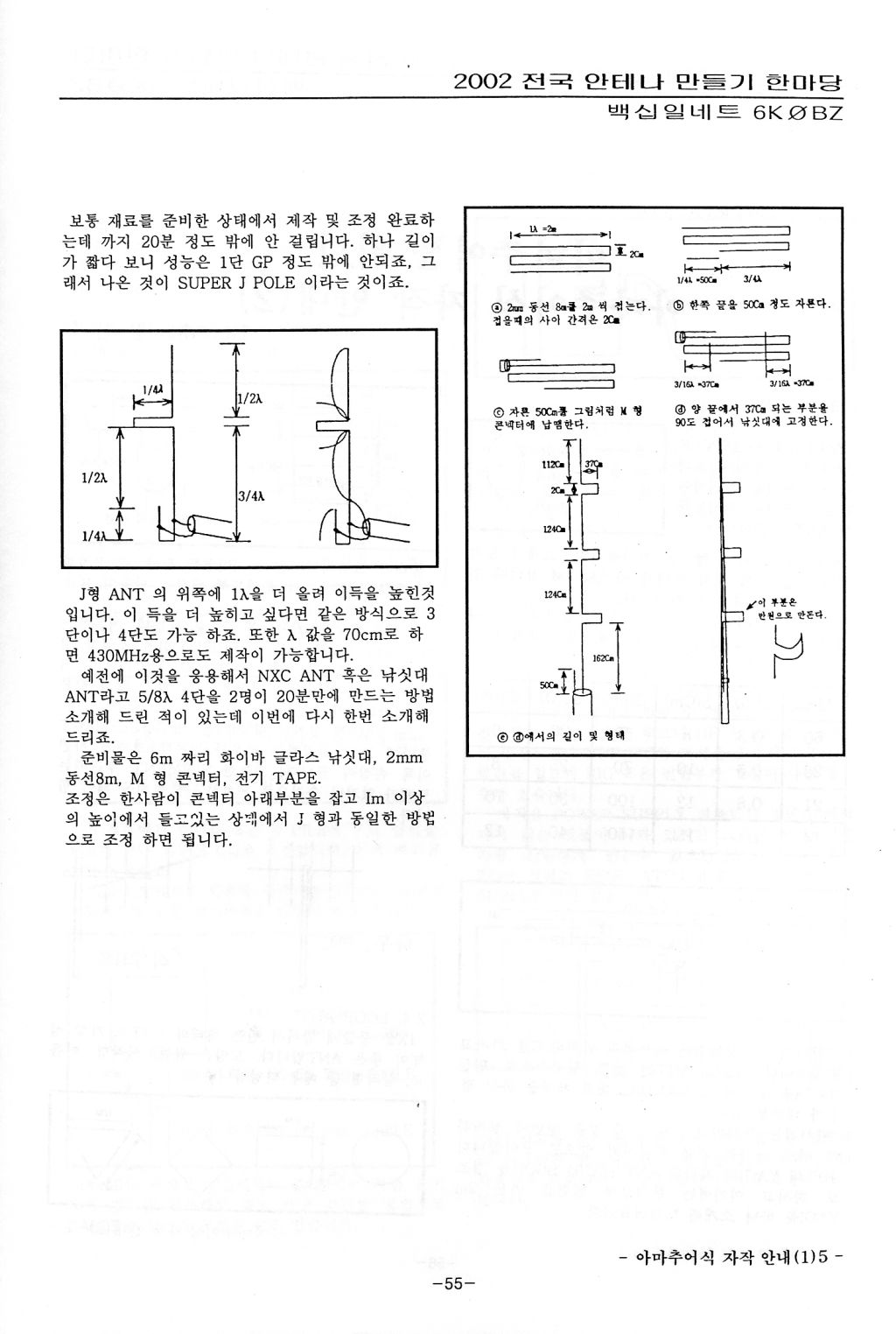

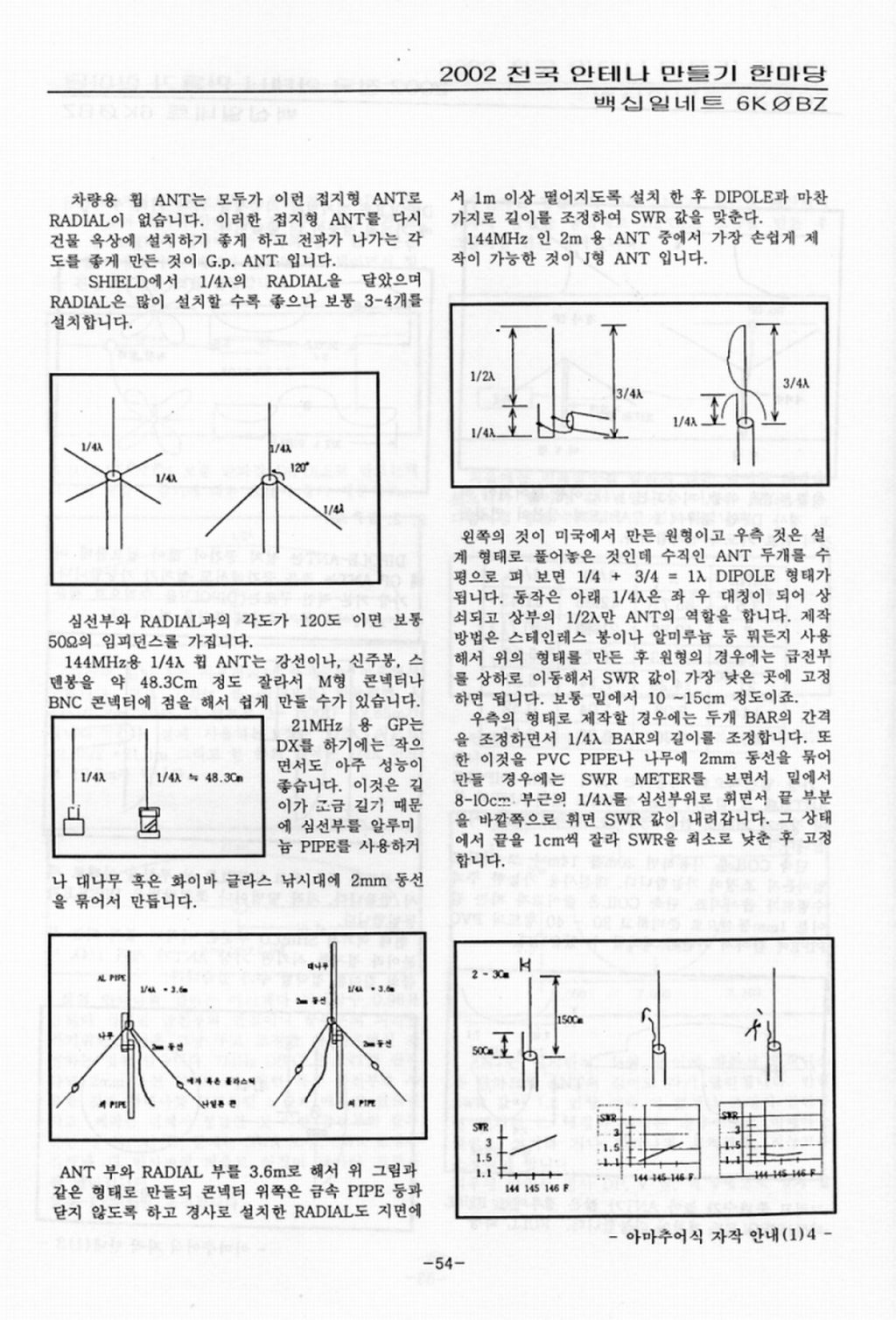

고이득 2단 J-Pole 안테나.

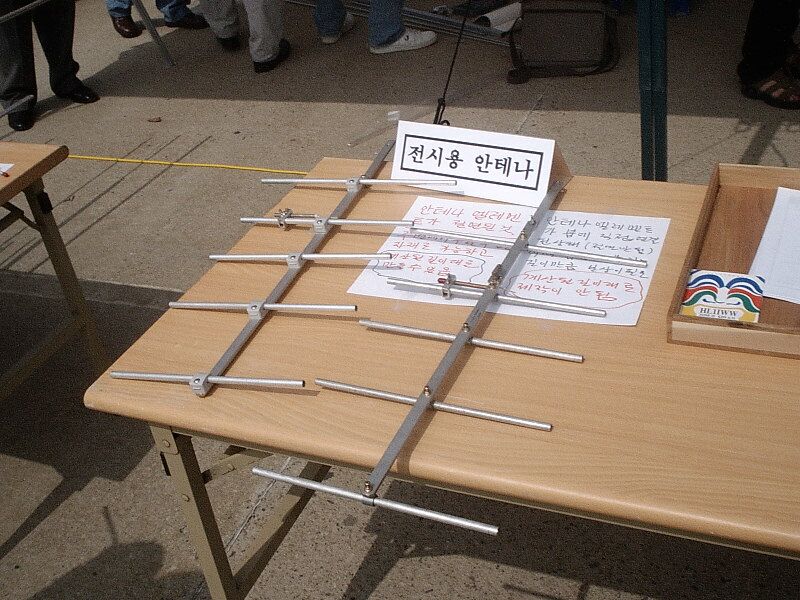

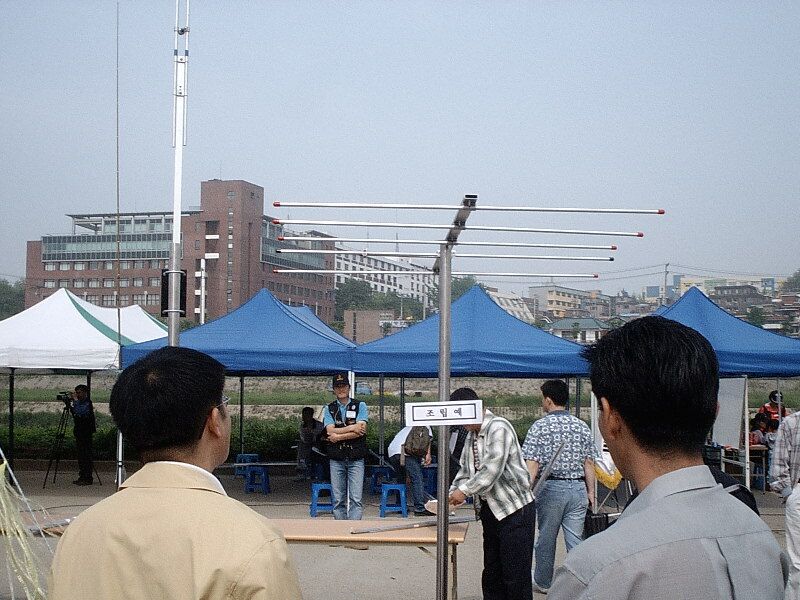

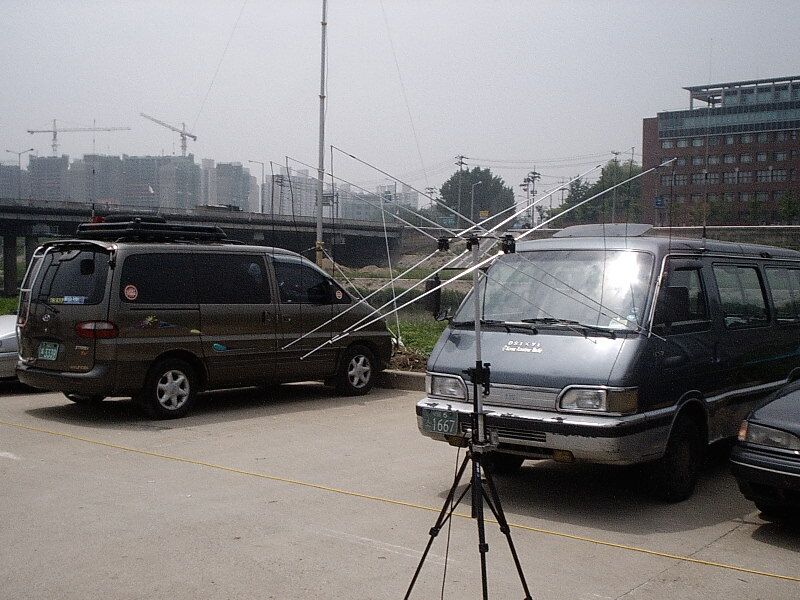

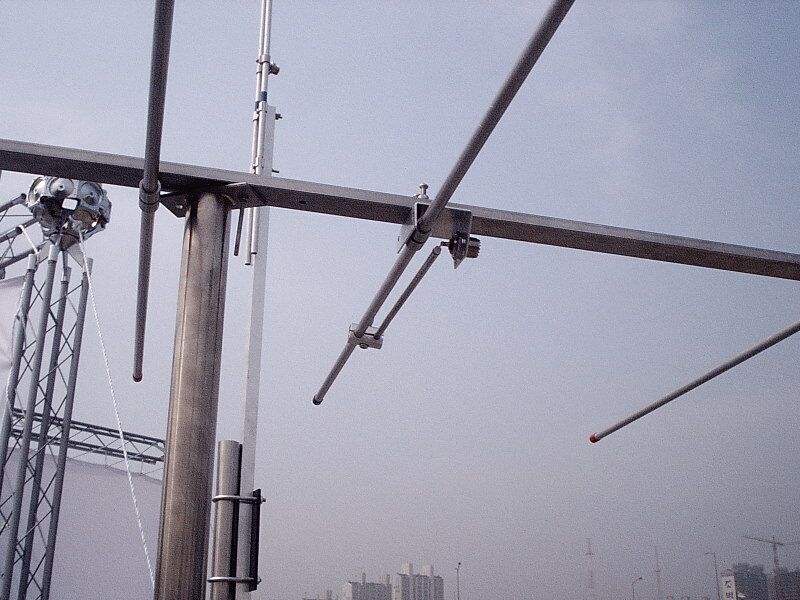

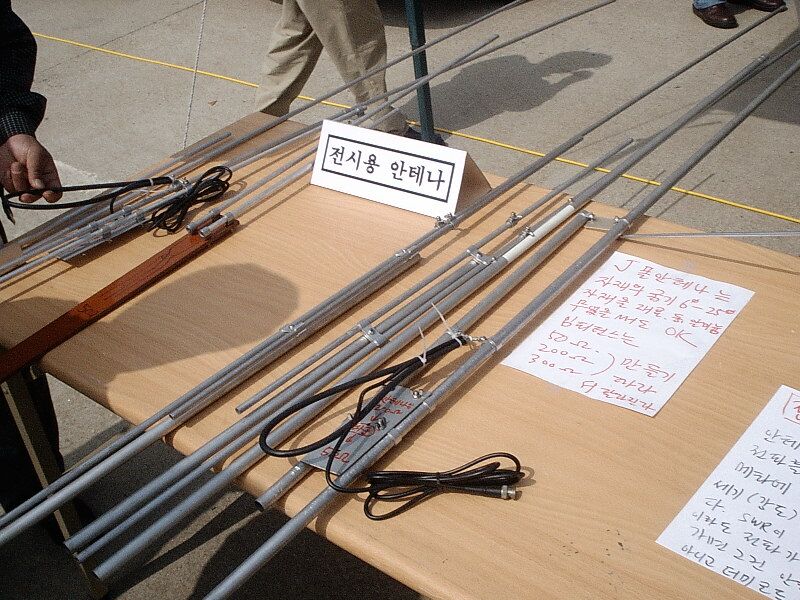

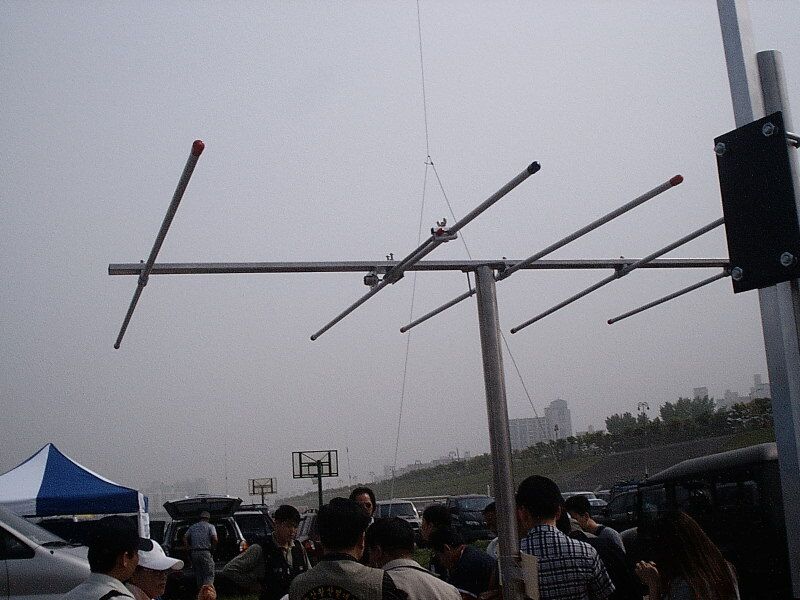

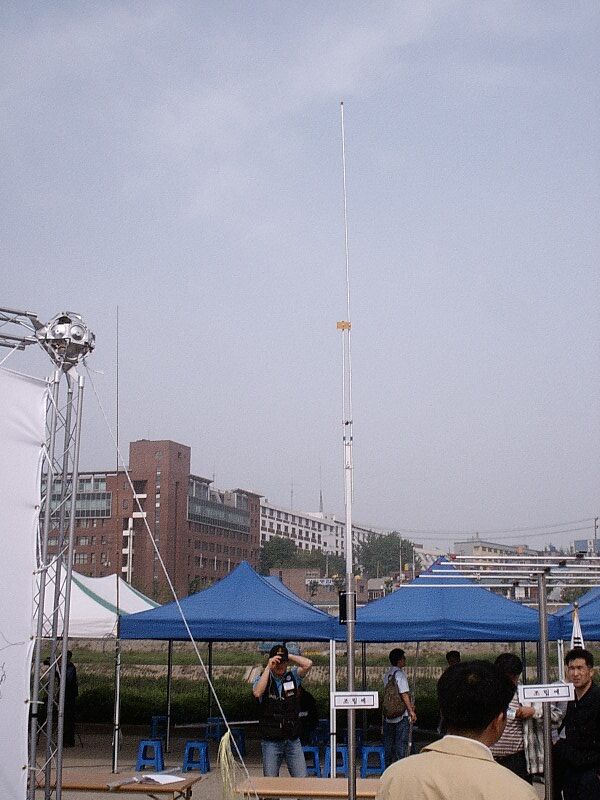

2002년한국아마추어무선연맹&서울지부후원 111네트주관 안테나자작대회(5월12일 서울정크)
|
|
|
|
|
|
|
|
|
|
|
|
|
|

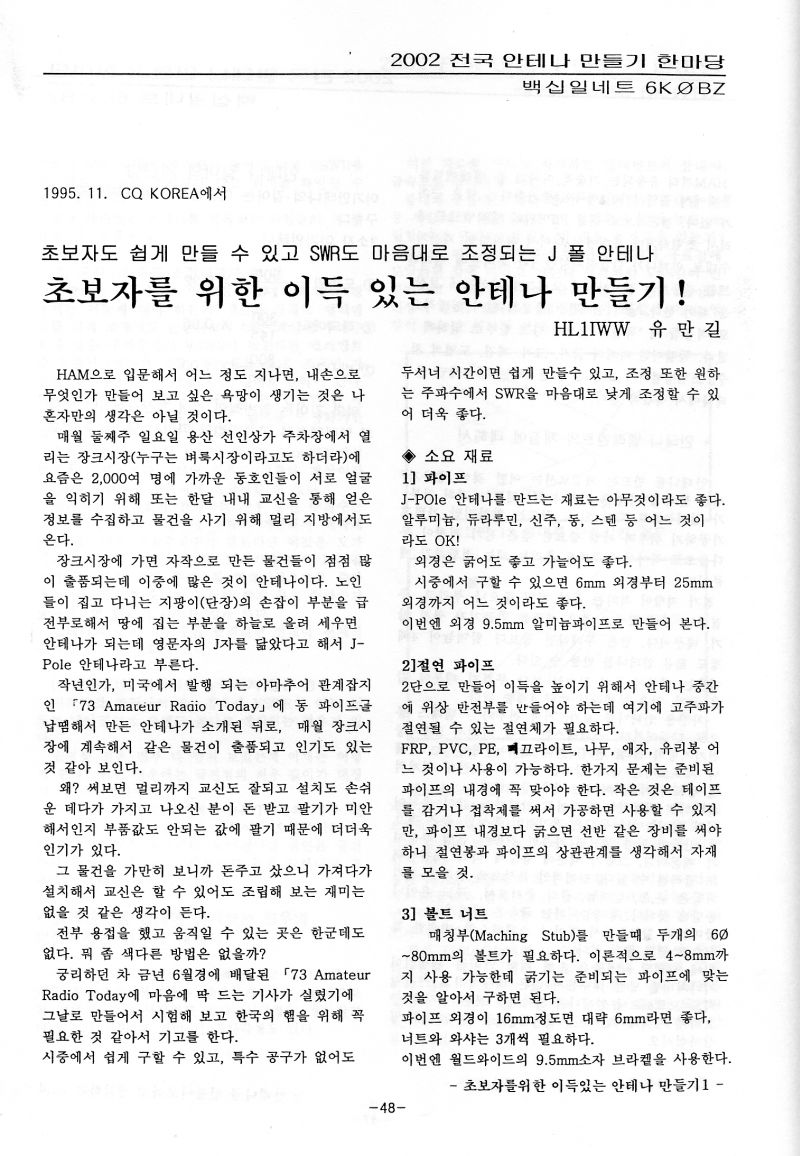

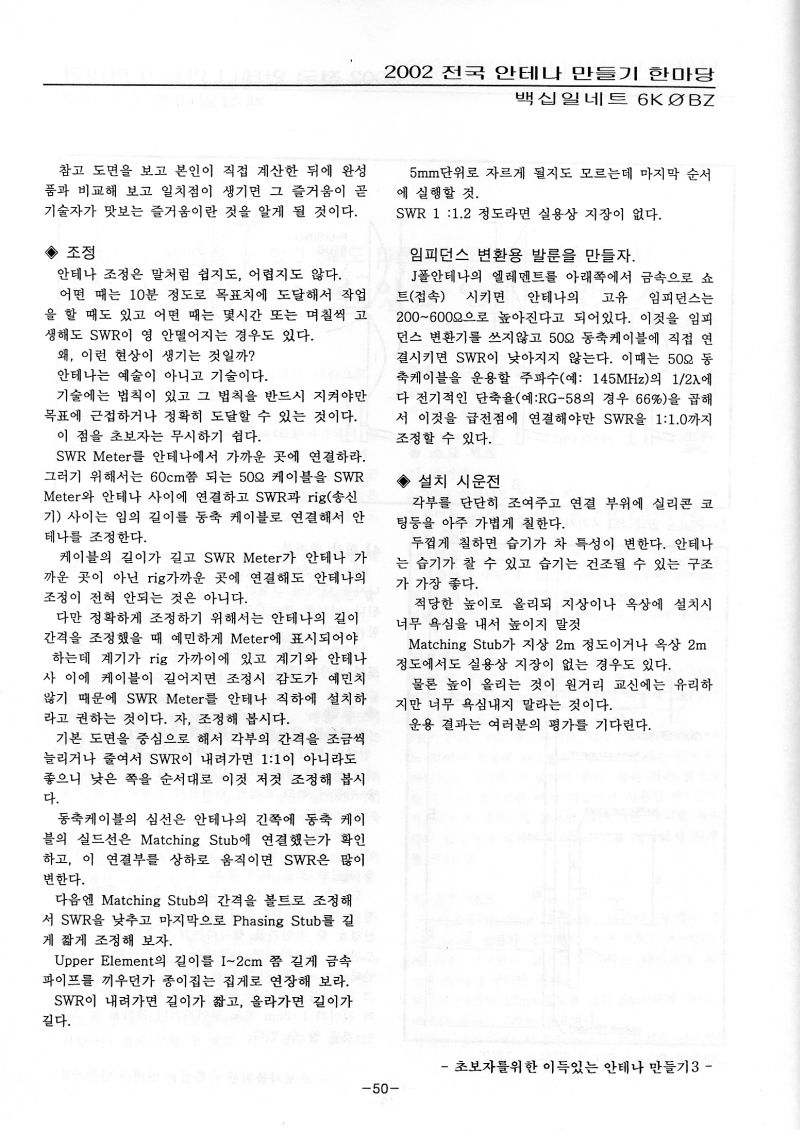

왼쪽그림은 안테나자작대회때 참고용으로 받은 안테나자작에 관한 책자입니다.115쪽 분량으로 초보자를 위해 안테나 기본이론과 각종안테나 자작에 관해서 상세히 기술되어있더군요. 한부 받은 것을 다시 제본했습니다. Solo net 회원님부터 우선 배포할 계획입니다...회원게시판에 글을 남겨주시면 정크나,우편으로 배포해 드리겠습니다. 한정된 수량으로 모든분께 배포하지 못함을 양해 바랍니다. 배포예정수량은 약20여부 입니다. 아래 그림은 책자에서발쵀한 j-pole제작자료입니다. |
|||
|
|
|
|
|
|
|
CB안테나 Loding Coil로 짧게 만든 2m안테나(5/8λ) 평소 출,퇴근이 대전천 하상도로입니다.여러 다리 밑을 지나야 되기에 길이가 길고 성능이 좋은 VHF대 안테나를 사용하기가 힘들거든요? 차량 지붕위에 단파,초단파 두 개씩이나 길 게 세울 수 도 없고...하나면 족한데 어차피 길이가 긴 단파안테나는 눕힐 수 있도록 모터설치를 했고, VHF는 짧게 만들어서 사용하기로 했습니다. 자동차에서 2m로 DX할 것도 아니고... 기존 일본 메이커에서 나온 DUAL BAND 짧은 것을 사용하다가 주위 국장님들에게 신호가 좋지 않다는 핀잔을 듣고(특히 DS3JB*) 144mHZ전용으로 하나 만들기로 했습니다. 조건은 1)길이는 짧아야 되고, 2)신호는 좋아야 된다.... 이리저리 궁리를 하다가 5/8λ 길이가 방사각이 가장 적어 멀리가고 많은 전파를 받을 수 있다는 안테나 핸드북 내용을 응용해서 전체길이를 125cm(2mx5/8=125cm)로 만들되....LODING을 시켜 짧게 만들면 ......ㅎㅎ 요즘 가끔씩 정크에 나오는 중간에 LODING이된 CB안테나을 이용하여 만들어 봤습니다. 제작 개요. 전체 엘레멘트길이 125cm(5/8λ), LODING COIL삽입후 길이는 30cm
윗부분 엘레멘트 10cm LODING COIL 5cm (LODING길이 1m) 아랫부분엘레멘트 7cm BASE연결부(일반u/v base) 8cm 합 30cm (SWR값 145mHZ에서 1:1)
성능요? 제 MOBILE에서 보내는 신호...확인해 보셔요. 73!!!...............................(송신은 very good...수신은 양호....) |
|
|
산행시 사용한 Whip안테나
|
충남금산 서대산 정상에서 운용할 때 모습입니다. 좋은신호를 보내기위해 안테나를 자동차용 Whip안테나를 사용했습니다. 지지대를 1/4λ길이로 만들어(레이디얼)SWR값과 임피던스를 맞추었고... 베낭에 붙잡아 매 핸디에 연결 했습니다.
자동차에서 받는신호나 거의 비슷한 감도로 확인했는데, 출력이 약해서 그런지..... 그렇게 멀리는 교신하지 못했습니다.
안테나:다이아몬드NR770R 지지대:길이50cm 리그:C-150 출력:5W,2W 밧데리는 7A |
|
|
|

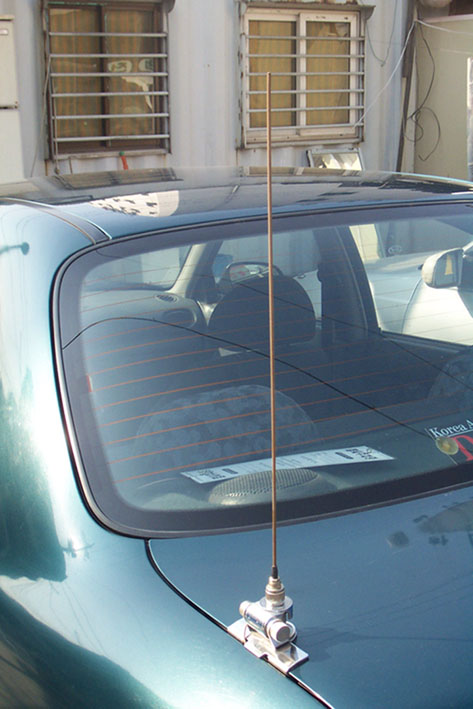

용접봉 VHF 144Mhz (2m) 1/4 λ ANTANA(자동차용)-----자료출처 (D S 2 L F P님 )
|
간단하면서도 도난의 위험이 적고(뽀다구가 안나서 누가 빼가지도 않음 --;) 가격대비 신호가 좋은 2M용 1/4람다 모빌안테나 만드는 법을 소개합니다. 7700이나 7900안테나 사용하시면서 안테나 도난을 염려하시는 분들과 비상시 예비로 사용하기를 원하시는 분들에게 좋은 안테나라고 생각합니다. 정크에 나가보니 재료는 다르지만 길이는 똑같은 안테나가 판매되고 있더군요. 혹 본 안테나를 제작하시기 어렵다고 느끼시는 국장님들은(그럴리 없겠지만) 정크에서 몇 천원 주시고 본 안테나를 구입하시기 바랍니다. 신호는 보기와 달리 생각외로 좋습니다. 본 자료는 제 홈페이지 ( http://ds2lfp.karl.or.kr ) 에도 나와있습니다.
1. RG-58용 M형 콘넥터를 구입한다. 2. 철물점에서 신주로 된 용접봉(두꺼운거 말고 가느다란 걸루, 한 3mm정도)을 구입한다. (길이는 60~100cm정도의 알곤용접봉: 좀 전문적인 공구 상점에서 구입) 3. 용접봉을 M형 콘넥터에 끼운다. 이때 집에서 안쓰는 고무장갑이나 고무 혹은 수축튜브를 작게 잘라내어 고무중심을 용접봉으로 뚫어 통과시켜서 절연을 시킨상태로 M형 콘넥터에 꽉 끼운다. (절연필수, 무지중요, 이거 빼먹으면 큰일남) 만약 구입한 용접봉의 굵기가 너무 굵어서 콘넥터에 들어가지 않는다면 용접봉 끝부분을 약간 갈아내면 쉽게 끼울 수 있다. 4. 용접봉이 끼워진 콘넥터 숫놈부분을 납땜한다. 5. 콘넥터 수놈부분 끝에서 용접봉 끝까지의 길이가 51CM가 되게 절단한다. 끝~ ^o^
무지 간단하죠. 여러분도 함 만들어서 사용해 보세요. 신호는 가격대비 왔다임당.
|
|
한가지 빼먹은게 있네요. 이 안테나를 다 만든후에 모빌에 설치할 때는 안테나를 차량의 높은 위치에 설치 하셔야 한다는 것입니다. 일반 승용차의 경우에는 위의 사진처럼 걍 트렁크에 설치해도 별 상관없겠지만, 지프나 봉고의 경우 차량 맨뒤 트렁크문 옆부분에 설치해서 차체가 안테나를 가리게 되면 신호대가 팍 떨어진답니다. 아무래도 차체의 영향을 많이 받는것 같습니다. 무슨 뜻인가 하믄 안테나 길이가 짧기 때문에 될 수 있으면 차량 윗부분에 설치해야 한다는 거죠. 뭐 다른 모빌안테나의 경우도 마찬가지라고 봅니다. 차 지붕 가운데를 뚫어서 달면 더할나위 없게 좋겠지만 엄두가 나질 않죠 --; 설명이 넘 어려운가?(긁적긁적) ㅋㅋㅋ 암튼 참고하세요. 그럼. 뿅~
추신 : 제 홈피에 많이 들러주세요. 게시판에 글도 올려주시구요. 요즘 제 홈피와 게시판이 많이 썰렁하답니당 ^^; |
|
자료1.
|
다이폴안테나 설계부터 설치운영 까지
|
|
엘레멘트의 길이 |
임피단스 |
동조주파수 |
|
10.43m |
180Ω |
6.55Mhz |
|
10.33m |
130Ω |
6.7Mhz |
|
10.23m |
80Ω |
6.8Mhz |
|
10.13m |
60Ω |
6.9Mhz |
|
10.03m |
52Ω |
7.0Mhz |
|
9.9m |
50Ω |
7.03Mhz |
-엘레멘트 길이와 주파수와의 관계-
결과적으로 다블렛트안테나의 전장은9.8ｍ가되었다.
이것은 파장단축율0.98% 로서 계산한 전장 20.85ｍ보다 １．０５ｍ 나 줄여 진 것이다.
이차이가 단축율을 어느정도 잡으면 적당할까 알수 있는 차이인 것이다.
이것을 역산 하면 7050Khz의 반파장은 21.28ｍ 이였기
때문에 19.80ｍ/21.28ｍ = 0.93 % 즉 파장단축율을 0.93% 가 적당 했다는 것이 된다.
3mm의 동선을 사용 지상고 10m에 설치
데이터 대로 하였지만 대단한 차이가 있는것 으로 나타났다
엘레멘트의 전장이 결정되면 그뒤는 간단하다.
급전점임피단스와 같은동축케이블을 연결하면은 그것으로 완성이다.
이론적으로 안테나 급전점임피단스와 동축케이블의 임피단스가 같으면 케이블의 길이는 얼마든지 상관없는것으로 되어있다.
그러나 케이불 자체의 손실 또는 그이외의 여건에 의하여 다르며 될수 있는 대로 길이는 짧은 것이 좋다.
이번 실험에는 50의 동축케이블 5D2V 14m를 짤라서 사용 하였다.
이것으로 이것저것의 SWR 테스트를 하여 보면 도표(10) 도와 같았다.
이것을 보면은 7020Khz~7050Khz 까지 SWR 수치가 제일 낮은 범위이며 7100Khz에서는 1.28과 같은 양호한 수치를 나타 내었다.
처음 예상치 는 좀더 낮은 수치를 기대 했으나 높은수치를 나타낸것은 아마 SWR 계의 오차 라고 생각 된다.
어쨌든간 7밴드내에 공진주파수가 포함 된다는것이 제10도 A를보면은 확실히 알 수 있다.
또 동축케이블을 연결 하기전에
충분히 조정하여 자신 이있기에 약간정도의 SWR수치가 높아도 문제가 없다고 생각 되며 실제적 으로도 운영상 문제가 없다
제10도A와 같은 SWR특성은 이 다블렛트안테나를 설치 한뒤 급전점 바로 아래서 송신기를 가지고 측정한 수치이다.
측정조건이 변하면은 SWR수치도 변하여 버린다.
예를 들면은 제10도B의 그라프는 동축케이블을 직접 끌어서 실제 사용 상테에서 측정 한 것이다.
운영상 아무런 문제 없는 이상적인 상태 라고 간주하여도 좋을 것이다.
그런데 제10도C를 보면은 비가 올때측정한 것으로 동조주파수가 훨씬 아랬쪽으로 내려가있는데
이것은 양단의

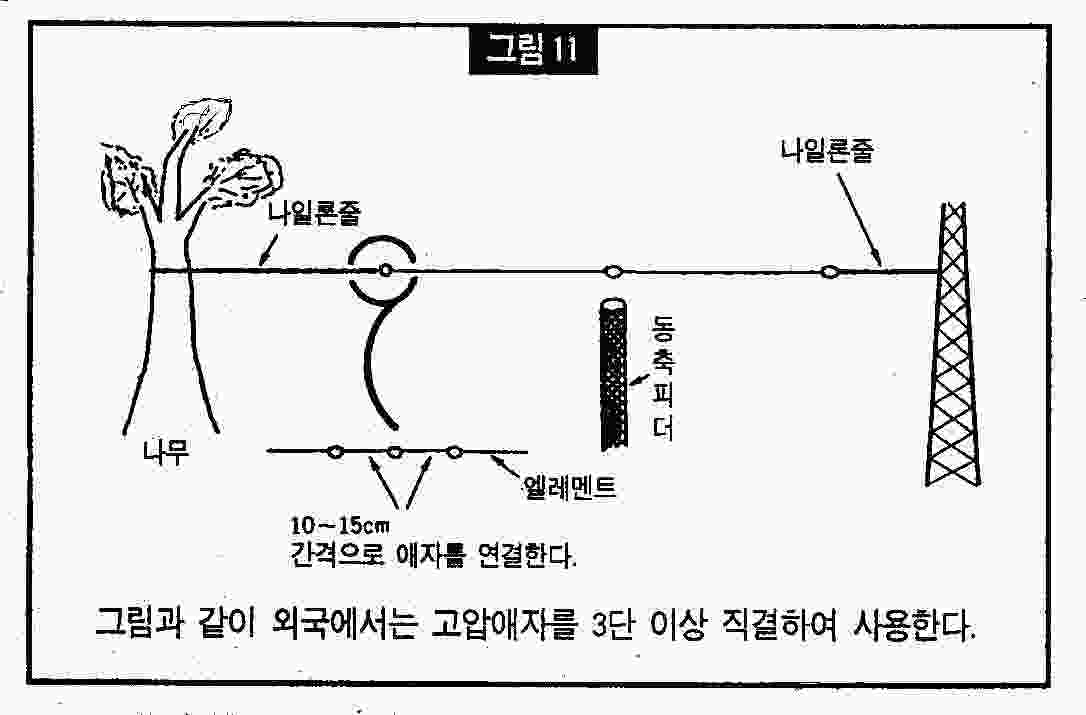

절연이 수분의 영향으로 나쁘게 되었다고 생각되기에 외국의(그림11) 경우와같이 여러개 넣으면은 좋을것이다
동축케이블을 75Ω의것 즉 5C2V, RG11 등 으로 테스트 하였다.
이때는 다른 결과 였으며 급전점임피단스를 75Ω으로하면 약간 길게되어 동조주파수가 7000 Khz이하로 되어 곤란하게된다.
안테나를 조정은 실제 사용 높이 가까이 에서 그리드딥메다 로서 동조주파수를 구하는겄이 제일 적합한 방법이나, 이것은 다음 기회에 방법을 논하기로한다.
다블렜트안테나는 급전점에서 보면 바란스형 즉평형회로이나 동축케이블은 불평형이므로 직접급전은 이론적으로 무리이며 발룬을 넣는 것이 바른 것이다.
직접급전도 SWR수치는 대단히 양호한 경우도 있으나 실제적 으로는 44%의 효율의 방식이라고 생각 하여도 무방하다.
앞에서 약간 설명 21Mhz 밴드 의 경우 1.5 파장이기 때문에 작동 되지만 그작동 임피단스가 105Ω 부근이므로 75Ω의 케이블 즉 5C2V, RG11등 을 사용 하면 좀더 다른 결과를 얻을수 있으며 75Ω 케이블로서 2밴드 운영하시는 분들이 많다.
이상과같은 요령으로 국내의 부품 만으로도 수입품 못지않는 안테나를 설치 운영 할수 있으므로 국내에서 확보된 기술이나 재료는 여러 OM분들
께서 충분히 활용하셔서 이 어려운 IMF를 슬기롭게 대처하는 아마추어무선동호인으로서 만나뵙기를 바란다.
*다이폴안테나와 다블렜트 안테나는 그형태는같으며 안테나의 길이가 파장의 1/2λ즉 반파장에서 공진할때는 다블렜트라하고,
그이외의 파장에 동조시킬때에 즉 고조파안테나로서 전길이을 반파장의 기수배 또는 정수배에 공진시킬때에 다이폴로작동되고 반파장의 기수배일때는 전류급전, 정수배일때는 전압급전을하며 1:1 발룬으로 동축 케이블 75Ω이나 50Ω으로 급전되는 멀티밴드 안테나가 전밴드 1.5 이하 라면 전밴드 다블렜트로 작동된다고 보여지며,
다이폴안테나에서는 급전점에서의 동축케이블에 밴드별 각각의 매칭회로가 필요하다.
보통 사다리 피드등으로 전류의 절점 또는 복점에 삽입하여
사용함
자료 2.

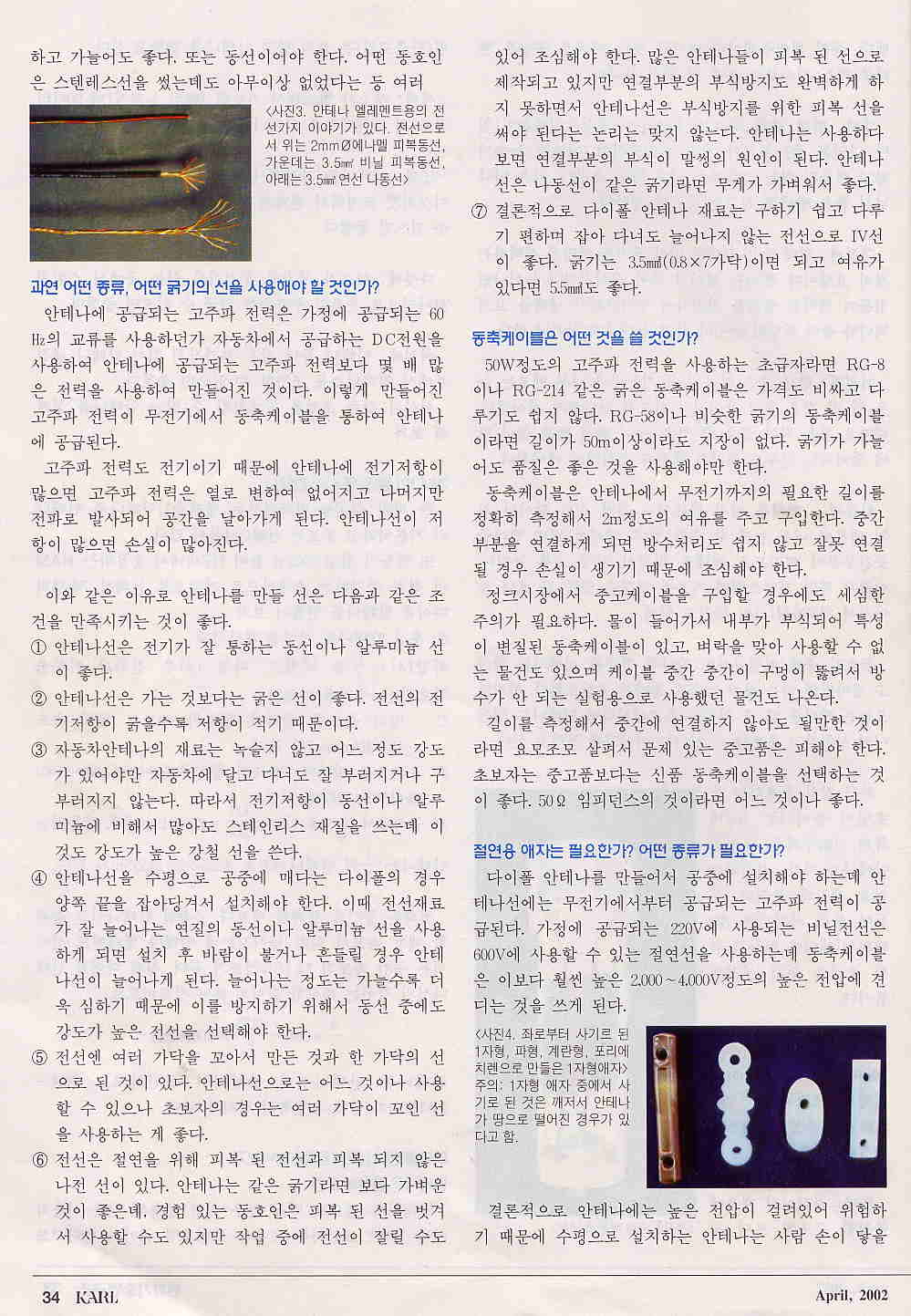

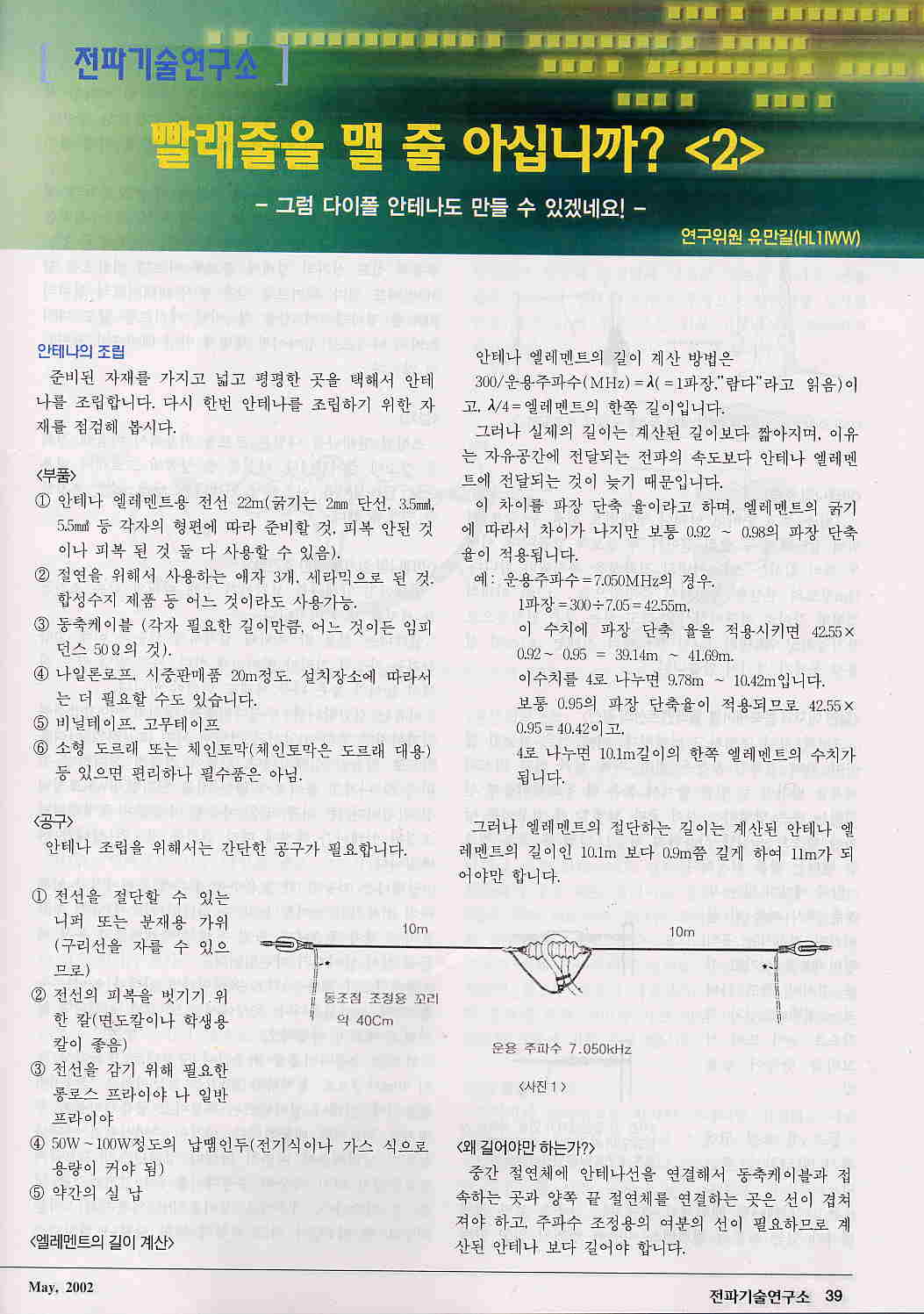

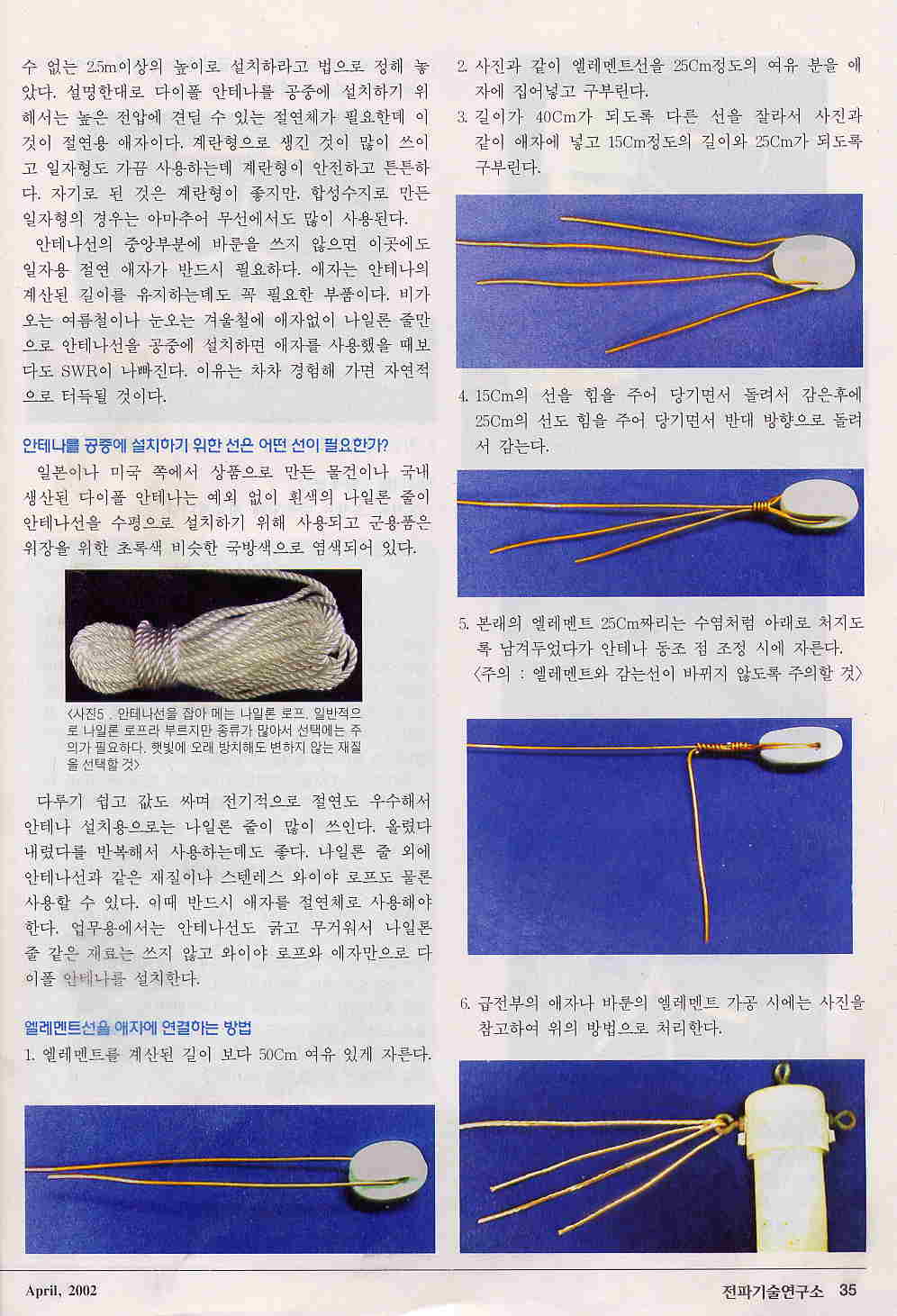

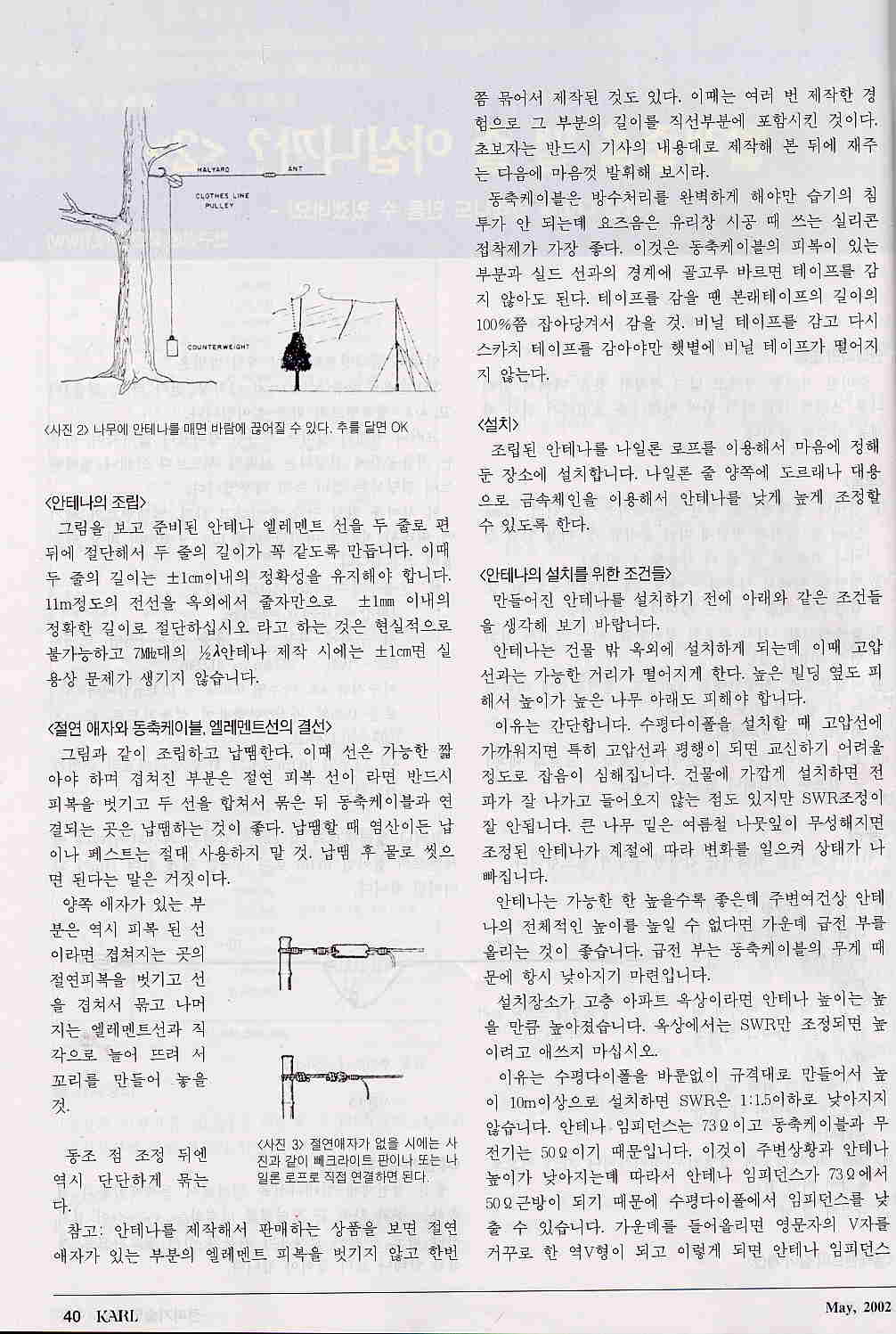

7Mhz 다이폴 안테나 (한국아마추어무선연맹2002년 4월,5월 KARL지 수록 내용)
|
|
|
|
|
|
|
|
|
|
|
|
1쪽 |
2쪽 |
3쪽 |
4쪽 |
5쪽 |
6쪽 |
7쪽 |
8쪽 |
9쪽 |
10쪽 |
자료 3.
HL4FSR님의 단파WHIP안테나 자작 자료 (http://hl4fsr.wo.to)
Mobile_ant (3.5,7,21Mhz) 엑셀파일(xls)
자료 4.
7Mhz Mobile whip Antanna (2004.4월 전북완주봉동 대둔산NET 안테나만들기 한마당에 참석 제작)
|
완성된 모습입니다. CB안테나와 수도용PIPE,CAP등을 이용하여 만들었습니다. 안테나 자작에 관심과 지원을 아끼지 않는 DSØQX (대둔산NET) 동호회에 다시한번 감사드리며, 부품과 제작과정은 추후 다시 분해하여 올리겠습니다. |
|
