USB/Ser.-Interface



	Interface für digitale Betriebsarten

	Digitale Betriebsarten erfreuen sich immer größerer Beliebtheit im Amateurfunk. QRP-Leistung und minimaler Antennenaufwand reichen aus, viele Seiten im Logbuch zu füllen.


	Voraussetzung zum Erfolg ist ein sauberes Sende- und Empfangssignal, daß durch eine komplette galvanische Trennung der Signale am TRX erzielt wird. Serielle Schnittstellen werden zunehmend durch den modernen USB-Port am PC abgelöst. Das Interface erzeugt einen virtuellen COM-Port und ist so von jeder Soundkartensoftware ansprechbar.


	Eigenschaften:

		- galvanische Trennung der Rx-Nf

	- galvanische Trennung der Tx-Nf

	- galvanische Trennung der PTT-Steuerung

	- galvanische Trennung der CW-Tastung

	- serieller Ausgang für CAT (für TRX mit CAT-Interface)

	- internes CAT-Interface Icom,Yaesu als Modul (Option)

	- Stromversorgung über USB-Schnittstelle



		Frontansicht mit Statusanzeige ON, CW, PTT


	Systemvorausetzung: Windows98, Windows2000, ME, XP


	Software: MixW, Hamradio Deluxe, WSJT, DIGTRX ...


	Links:




		MixW32




	Hamradio Deluxe


	WSJT 4.9


	Die Verbindung zwischen Interface und TRX erfolgt über die 9pol. Sub-D Buchse am Interface und der ACC- bzw. Data-Buchse am Transceiver. Ein Anschluß am externen Laustsprecher und am Mikrofoneingang, (bei älteren TRX) ist ebenfalls möglich. USB und Sound-Buchse werden mit dem Computer verbunden.

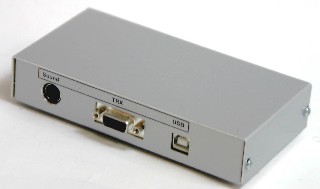

		Rückansicht mit den Anschlußbuchsen

	Gehäusemaße: 143 x 72 x 28mm

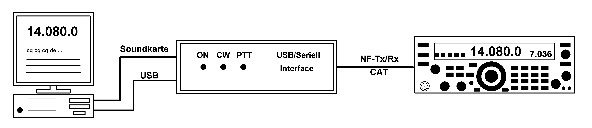

					Anschlußschema des Interface


	Soundkarte


	Buchsenbelegung auf der Rückseite des Interface

		TRX-Buchse

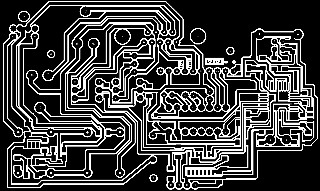

		Leiterplattenlayout
