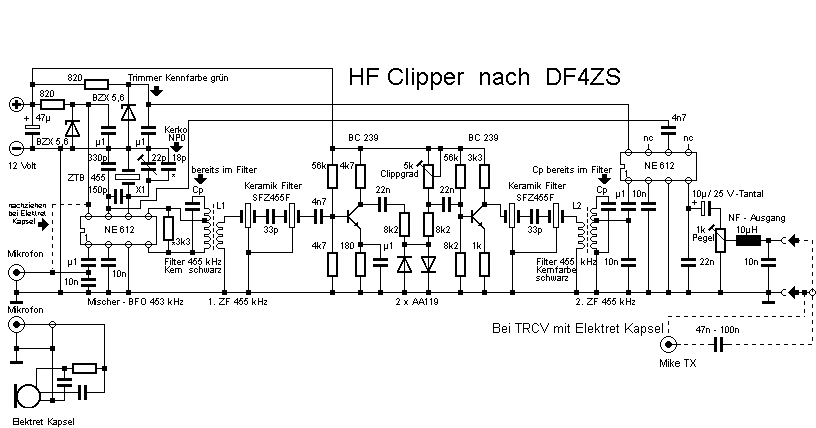

Bei Funkgeräten die eine Elektret-Kapsel
als Mikrofon verwenden, ist die Mikrofonleitung
meist mit einer Gleichspannung beaufschlagt.
Bei diesen Geräten muß der Ausgang des
Clippers unbedingt galvanisch getrennt werden,
da über HF-Drossel und
Pegel-Trimmer die beaufschlagte Gleichspannung
auf Masse liegt. Die unterbrochene Leitungsführung zeigt die vorzunehmende
Änderung.
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
