GPSRX2
Mini Outdoor GPS Receiver with GPSLOGGER
(Li-Ion powered)

This Version described here is an improved version in respect to the version in the Funkamateur.
Die hier beschriebe Version ist eine Weiterentwicklung der im Funkamateur beschrieben Version.








  GPSRX2 Eigenschaften

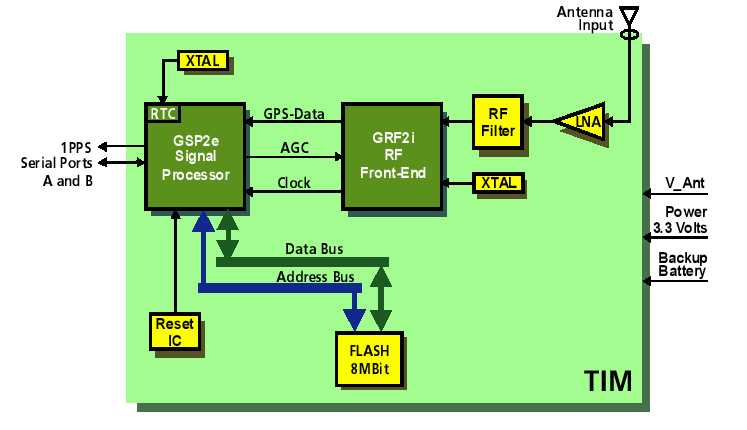

12 Kanal u-Blox GPS Empfänger zur Positionsbestimmung
  • Zugriff auf vollprogrammierbaren NMEA-0183 und SIRF Datensatz mit u-Blox Erweiterungen.
  • 218 Geodätische Map Daten
  • zwei Power-Save Modi : Trickle Power Mode und Push to Fix Mode
  • zwei RS232 Schnittstelle mit jeweils 4 beliebig programmierbaren Protokollen
    NMEA-0183, SIRF, ASCII und RTCM-0104 für DGPS
  • Hochgenauer 1PPS Ausgang für Zeit und Frequenz Synchronisierung (siehe CRO-Projekt)
  • Integrierter Data Logger für mehr als 100 000 Einträge mit komprimierte Aufzeichnung
    und komplexe Filtermöglichkeiten ( Zeit , Geschwindigkeit, Weg etc) Aufzeichnung und
    Triggerfunktion über 4 GPIOs.
 Eigene Stromversorgung über aufladbaren 1.2 Ah Li-Ionen Akkumulator
  • Integriertes Ladegerät für Li-Ion Akkumulator. Akku wird automatisch geladen immer
    wenn eine externe Stromquelle angeschlossen ist.
  • Eingebauter Step-Down Spannungswandler für interne 3.3 V
 Steckbares Anschlußkabel (PCMCIA Stecker)
  •  Externer Wake-up Anschluß am PCMCIA Stecker (optional)
 Zwei LED zur Betriebs- und Ladeanzeige
  • 0.1 Hz Generator zur stromsparenden Betriebsanzeige über Dual-color LED
  • LED zeigt 1PPS Puls oder das Einschalten der Antennespannung bei Stromsparmodus an
Abschaltbarer RS232 Treiber zum direkten TTL Anschluß an PDA
  • Wake-up Funktion über RS232 Treiber
 Externer SMA Antennenanschluß
  •  Antennenkurzschlußdetektierung mit Überstromschutz
  •  FET Schalter für Antennenstromabschaltung im Powers Save Mode
 Miniaturgehäuse mit gefräster und beschrifteter Frontplatte
  • Abmessungen : (L) 71mm * (B) 56mm * (H) 18mm
  •  Gewicht : ca 85 g
 WindowsCE 3.0 Maintenance Programm
  • Vordefinierten NMEA Einstellungen für Standard Software (TOP50,P1, etc) und allgemeines Setup.
 PC LoggerTool zum Umsetzen von Loggerdaten in TOP50 Overlays



    (Funkamateur Version, not yet in English) 1.3MB

Anwendungsbeispiele für mobiles Navigationssystem.

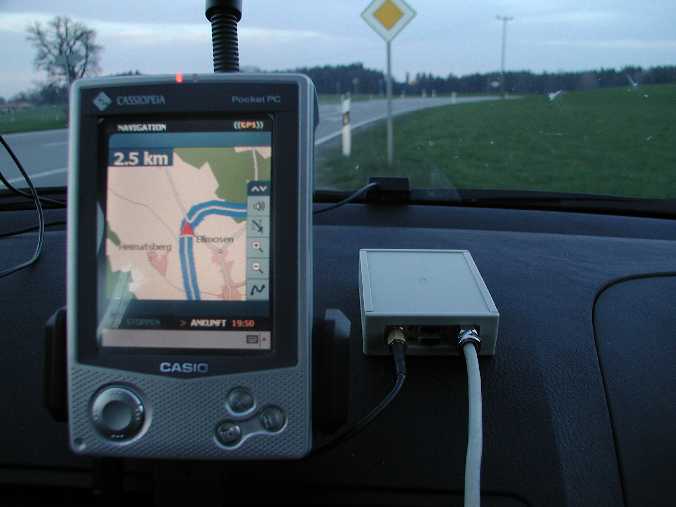

Tragbares Navigationssystem mit TOP50 Karten Fahrzeug-Navigationssystem mit Zielführung und Sprachausgabe.

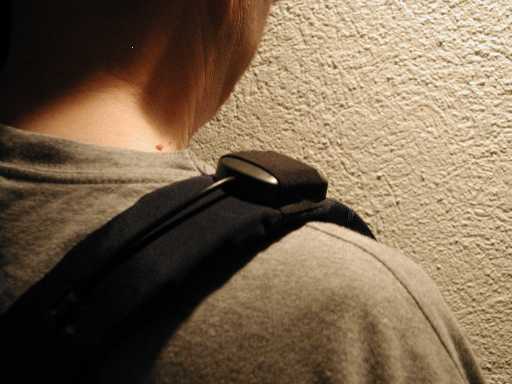

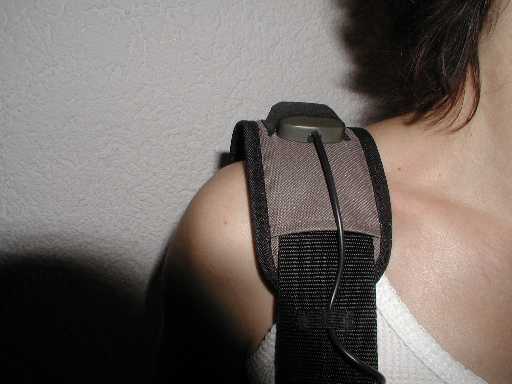

Aktive GPS-Patch Antenne unauffällig in Trageriemen von Umhängetasche integriert. GPS-Antenne in Trageriemen von Wanderrucksack integriert.
Zum Vergrößern auf die Bilder klicken!
Click onto the pictures for better resolution!



  • First version (published in the Funkamateur)
    Erste Version, im Funkamateur beschreieben

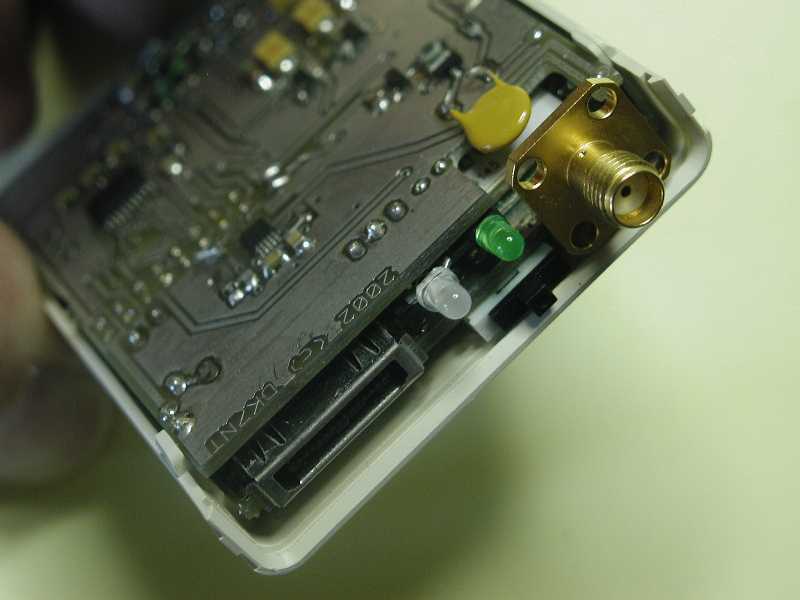

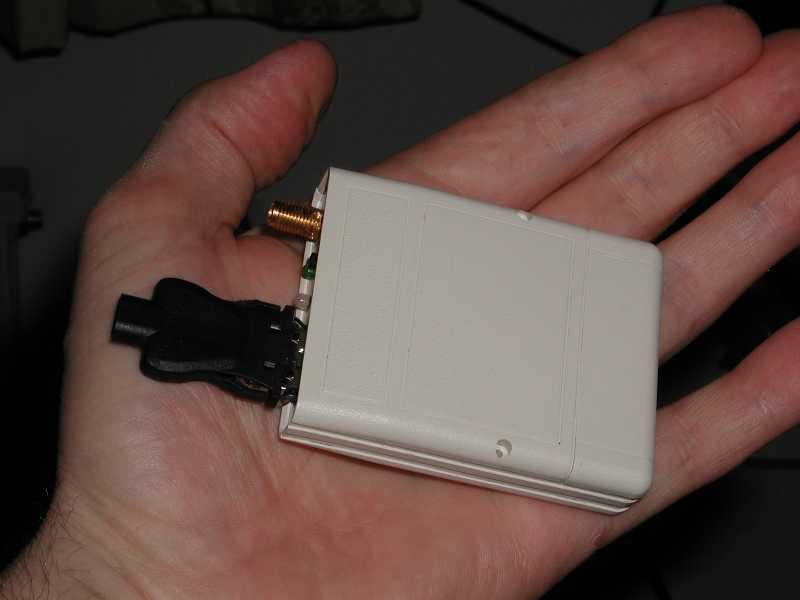

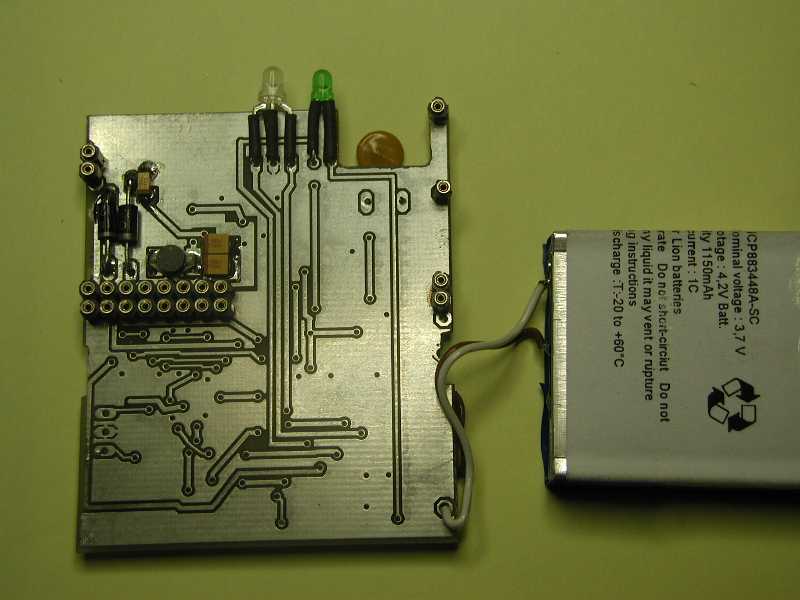

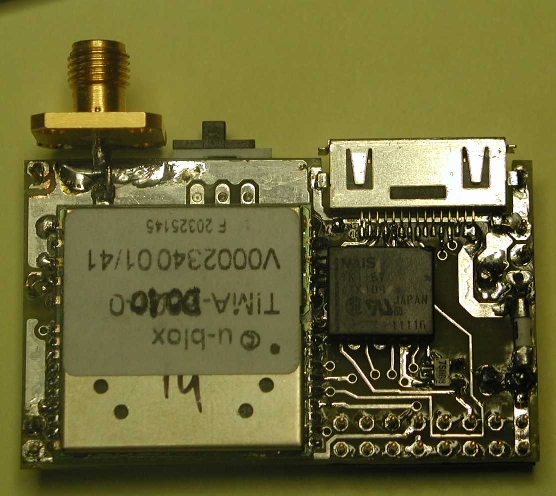

  • New improved version in a SERPAC M-4 box
    Neue verbesserte Version im SERPAC M-4 Gehäuse.

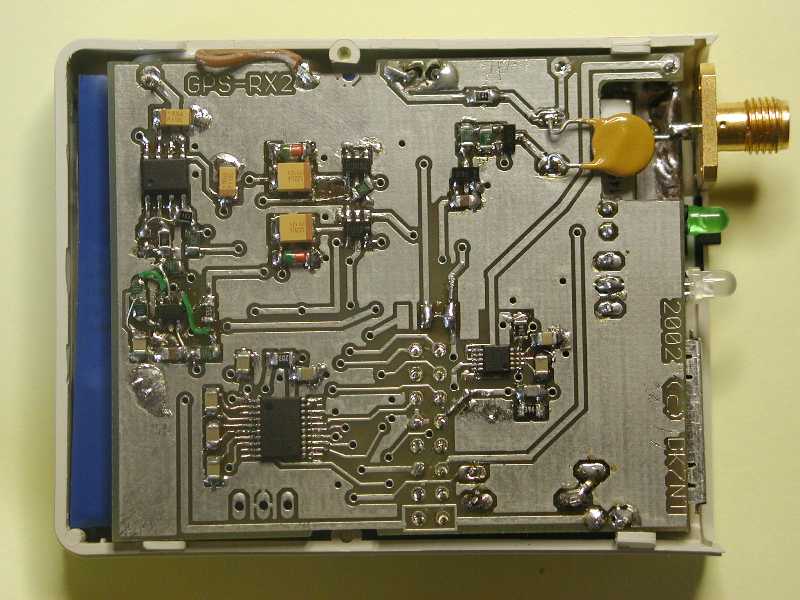

Einige weitere Bilder. Zum Vergrößern auf die Bilder klicken!
Some more pictures. Click onto the pictures for better resolution!

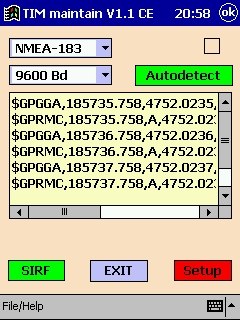

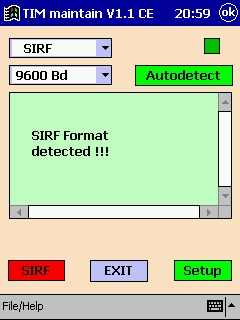

Some screen shots of the PDA setup tool



Zum Vergrößern auf die Bilder klicken!
Click onto the pictures for better resolution!


 Zur Dokumentation und Software des GPSRX2 (wird nach und nach komplettiert)


Aus Mangel an Vergleichsmöglichkeiten kann kein bestimmter Typ eines PDAs empfohlen werden. Subjektiv wichtig erscheint jedoch allgemein:

  • Erweiterbarkeit des Speichers durch Flash cards. (denn Kartenmaterial ist ein Speicherfresser!)
  • möglichst transflektives Display wegen Lesbarkeit bei Sonnenlicht.
  • geringer Stromverbrauch für lange Betriebszeiten

Auf den unten genannten URLs kann sich jeder selbst ein Bild machen über die derzeit auf dem Mark befindlichen Palms, PocketPCs und PDAs, sowie über passende GPS-Software dazu. Interessant sind auch in diesem Zusammenhang im Internet verfügbare PDA-Tests, Vergleichtests und Beiträge in den diversen Foren.

www.pocket.at/pocketpc/pocketpcs.htm

www.palmtop-magazin.de

www.pocketnavigation.de

www.kh-gps.de


Nachbau:

Der Nachbau des GPSRX2 ist möglich. Allerdings kann von den Kosten her nicht
mit kommerziellen Massenprodukten konkuriert werden. Der GPSRX2 ist als
Einzelstück nicht billig. Man muß für ein Komplettgerät etwa doppelt so viel wie
für eine billige GPS-Maus ansetzen.

Interessenten sollten deshalb prüfen, ob nicht eine GPS-Maus den eigenen
Anforderungen auch gerecht wird.

Wer an einem Teilbausatz oder am kompletten Gerät trotzdem interessiert ist, bitte
per melden.
