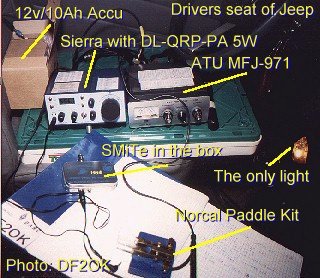

Die Station: TRX
Sierra und DL-QRP-PA, Antennentuner MFJ-971, Junker-Taste und Norcal Paddle
Kit für den KC2 im Sierra.
Stromversorgung: 12V/10Ah Bleigel-Akku. HF-Ausgangsleistung von 5 Watt bis fast Ø, wenn gewünscht. Kleinste Leistung, die benutzt wurde: 250 Milliwatt mit dem SMiTe. Das Foto ist geblitzt, ansonsten hatten wir nur die kleine Lampe rechts im Bild in Betrieb. |

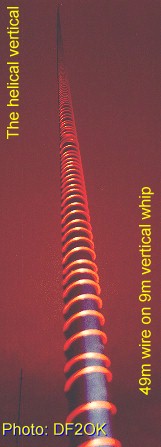

Die Antenne wurde so konzipiert, das mit sehr wenig Werkzeug im Feld gearbeitet werden kann. Die Angelrute links steckt auf einem Holzstab. |

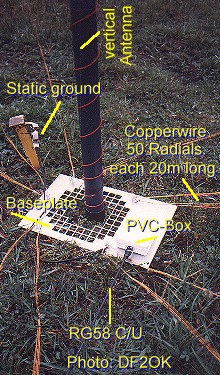

Die Alu-Basisplatte hat 5 Stück 5mm Gewindeschrauben, auf die die Ösen mit den zusammengefassten Radials und die Erdleitung für die statische Erdung per Flügelmuttern befestigt werden. |
 |
Im Anschlußkasten befindet sich ein Widerstand gegen Aufladungen und Prasselstörungen sowie eine kleine Glimmlampe ohne Vorwiderstand, die ggf. bei mehr Spannung zündet. Das Isolierband unter der Flügelmutter für den Antennendraht verhindert, das einzelne Äderchen der Litze einen Kurzschluß nach Masse verursachen. Die Innenteile bestehen aus Platinenmaterial, das hat den Vorteil, das neben guten elektrischen Eigenschaften Änderungen und Erweiterungen leicht durchzuführen sind. |
