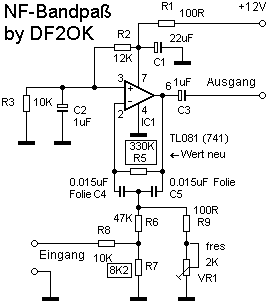

Eine Anpassung der Verstärkung ist mit R7 möglich. 10 kOhm = 2-fach, 12 kOhm = 3-fach. Mir R5 wird die Bandbreite festgelegt. Der Stromaufnahme liegt mit dem uA 741 bei 1,3 mA. Mir VR1 kann die Resonanzfrequenz verändert werden. In dem DK6SX-Transceiver habe ich 620 Hz eingestellt. Die Bandbreite des Filters liegt dort bei rund 120 Hz.
Bei der Originalschaltung aus dem W1FB Design Notebook liegt vom Eingang aus ein Elko von 1 uF vor R8 (Minus Richtung Eingang). Hinter dem Ausgangselko C3 ein Widerstand von 1 kOhm.
 |
 |

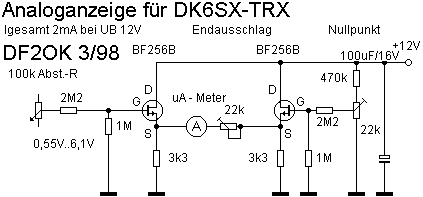

Die Abstimmanzeige ist eine, wie ich finde, geniale Ergänzung zu einem TRX mit VFO-Einstellung mittels variabler Gleichspannung. Die Originalschaltung von Matthias, DF2OF, hat lediglich andere Source-Widerstände. Mit einer gut gezeichneten Skala kommt man absolut ohne Digitaltechnik aus.
Mit dem Eingangsspannungsteiler lassen sich die verschiedenen Abstimmspannungsbereiche festlegen. Ich habe preiswerte Anzeigeinstrumente mit dieser Schaltung betreiben können. Die Belastung der Abstimmschaltung ist sehr gering. Die Endpunkteinsteller sind in der Schaltung beschriftet. Ein mehrmaliger wechselseiter Abgleich ist nötig.
