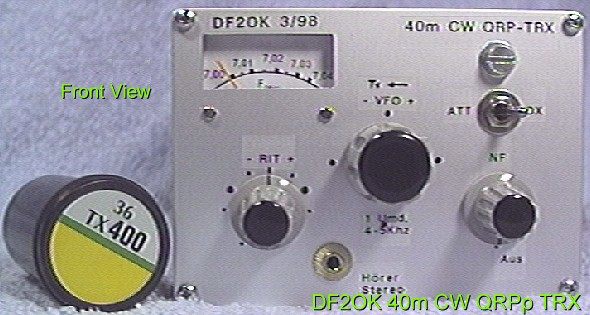

Dieses Gerät ist mein 2. QRP-Projekt. Die Grundlage dazu bildet der bekannte CW-TRX nach Willi, DK6SX. Ich habe dieses Gerät für 40m bestückt. Willi hat mir die ungebohrte Platine sowie die Bauunterlagen zugeschickt, den Rest habe ich selbst erledigt. Das Foto zeigt die Frontansicht des CW- TRX. Die dicke Schraube über dem Abschwächerschalter ist ein "Lückenfüller" für Erweiterungen. Ich muß kein Loch mehr in das fertige Gerät bohren. |
 (67KB) |

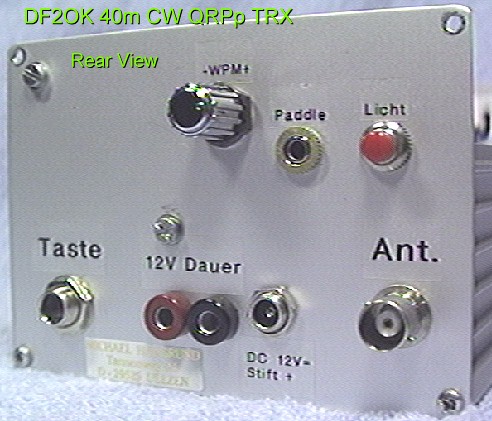

Die Rückansicht zeigt die Betriebsspannungszuführung mit Kleinsptannungs-Normbuchse, einen ungeschalteten Betriebsspannungs-Ausgang für weitere Geräte, die Lichttaste zur Beleuchtung der analogen Frequenzabstimmanzeige, den Geschwindigkeitseinsteller für den CMOS-Squeeze-Keyer, Tasteneingänge und den Antennenausgang in BNC-Norm. Eine BNC-Verbindung ist zwar ein wenig aufwendiger in der Anfertigung der Verbindungskabel, dafür aber schneller, kleiner und sicherer im Betrieb. Als Nebeneffekt erreiche ich einen korrekten Anschlußwert sowie feuchtigkeitsfeste Verbindungen. |
 (126KB) |

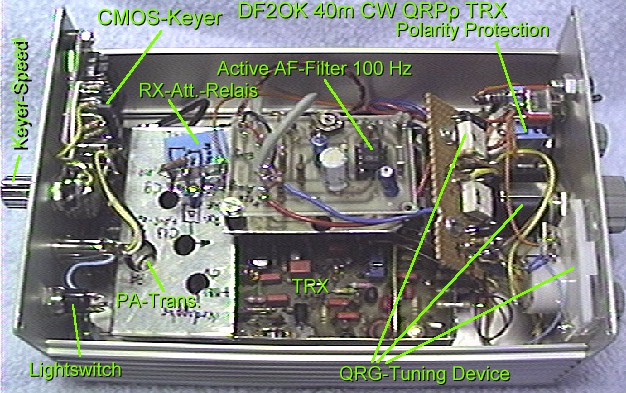

Im Bild links sehen wir die Rückseite, rechts die Frontplatte. Um einen möglichst universellen TRX zu besitzten, wurde einiges nützliches Zubehör eingebaut. So ist als 1. Maßnahme ein aktives NF-Filter mit einem OP TL081 eingefügt worden (Siehe Webseite Audiofilter). Ferner wollte ich dem 10-Gang Spindelpoti keinen teuren mechanischen Feintrieb verpassen. Im QRP-Baubuch von Matthias, DF2OF, fand ich eine geeignete Anzeigeschaltung, die ich etwas modifiziert habe. |
| Nach einigen Einsätzen im Dunkeln hatte ich ruckzuck eine Beleuchtung für die analoge Frequenzabstimmanzeige eingebaut. Der CMOS-Keyer erübrigt externe Keyer und der Polaritätsschutz mit Relais runden den Ausstattungskomfort ab. Da dieser Direktmisch- Empfänger keine Regelung besitzt, habe ich ein schaltbares Relais mit Dämpfungsglied in den RX-Zweig eingeschleift. |
 |
Technische Daten:
(12V)
I(rx) = 54mA,
QRG:
NF-Filter: 620 Hz,
|
