JUMA PA 1000 W (1KW) PEP

JUMA 1000 W Linear Amplifier für HF + 6m



VorderansichtJUMA™ PA 1000 W - Vorderansicht   •   >Manual - engl.<

(Foto: Copyright © by Juma™/jumaradio.com)



RückansichtJUMA™ PA 1000 W - Rückansicht

(Foto: Copyright © by Juma™/jumaradio.com)

(JUMA™ PA1000 - Zur vergrößerten Ansicht - Bild anklicken)

Die Übersicht
JUMA™ PA1000W ist eine ultraleichte Endstufe-1-kW-
Verstärker mit nur 5,5 kg (12 lbs) für HF-
und 6-Meter-Bänder. Er ist besonders praktisch
für DXpeditions und ähnliche Reiseveranstaltungen
sowie für die Station. Die JUMA PA1000W verwendet
einen modernen LDMOS-Transistor im HF-Verstärker.

Die HF-Anpassung basiert auf einem neuartigen Design, das
eine sehr gute Effizienz bietet. Die Stromversorgung ist mit
der neuesten Hocheffizienztechnologie, ein leichtes Gewicht
Resonanzstromversorgung. Sie können es unendlich im
Standby-Modus lassen, da es nur 6 Watt verbraucht und
nach dem Abkühlen völlig geräuschlos ist. Dies ist auch
besonders praktisch bei der Steuerung der JUMA PA 1000
mit der Fernbedienung.

JUMA™ PA1000W akzeptiert Banddaten von gängigen
Transceivern. Es unterstützt paralleles BCD, serielle
Banddaten und analoge Bandspannung.

JUMA™ PA1000W ist vollständig gegen zu hohes SWR,
auf Überstrom und Übertemperatur immer geschützt.
Es hält falschen Bandantennen, Unterbrechungen oder
Kurzschlüssen im HF-Ausgang und versehentlichen
Impedanztransienten stand. Der SWR-Schutz basiert
auf der von der Antenne zurückkommenden
HF-Rückleistung.

Wenn das Antennen-SWR zu hoch ist, können Sie weiter
arbeiten, indem Sie die Leistung verringern.

Einfache Benutzeroberfläche
JUMA™ PA1000W ist einfach zu bedienen. Auf der Vorderseite
befinden sich nur die erforderlichen Drucktasten. Das LCD
zeigt die wesentlichen Informationen an, die LED-Leiste
zeigt die Ausgangsleistung und die Rückleistung an.
OPER, AUTO-Band und Schutz werden durch eigene LEDs
angezeigt. Die Rückseite verfügt über einen Netzanschluss,
einen TRX-Anschluss, einen ANT-Anschluss, einen PTT-Eingang
und Banddateneingänge.
Die Merkmale
- Nennausgangsleistung 1000 W PEP.
- Alle HF-Bänder einschließlich WARC-Bänder und
  6 Meter.
- Eingangsleistung: Einstellbare Verstärkung für
  5W ... 25W-Antrieb.
- Netzspannung 230VAC oder eine umschaltbare
  115 / 230VAC-Option.
- LCD-Anzeige für Band, Verstärkung, SWR,
  Spannung, Strom und Temperatur.
- LED-Balkenanzeige für Vorwärts- und
  Rückwärts-HF-Leistung.
- SWR, Überstrom- und Übertemperaturschutz.
- Temperaturgesteuerte Lüfterdrehzahl, nach
  dem Abkühlen völlig geräuschlos.
- Automatische oder manuelle Bandauswahl.
- Banddatenformate: BCD, RS232, C-IV und
  analoge Bandspannung.
- Steuerkabel für Ihren Transceiver auf Anfrage
  erhältlich.
- Tragegriff inklusive  (FOTO am Seitenende).
- Eingebaute 12-V-Netzteiloptionen  (2.5/5 A).
- Remote-Unterstützung mit der kostenlosen
  Windows-Anwendung.
- JUMA COM HUB für gleichzeitige Verwendung
  von PC-Anwendungen verfügbar.
- Impedanz / Anschlüsse:   50 Ohm / 2x SO-239.
- Typ N- und BNC - Anschlüsse auf Anfrage
  erhältlich.
- Kleine Größe: B x H x T - 260 x 135 x 300 mm.
- Abmessungen in Zoll:  (10,28" x 5,32" x 11,81").
- Ultra geringes Gewicht: 5,5 kg (CE).
- CE-Kennzeichnung.
- Zwei Jahre Garantie und ein Jahr MOSFET-Garantie.
Wie kann man bestellen
Der vollständig getestete JUMA PA 1000-Verstärker
kann per E-Mail bestellt werden. Die Vorlaufzeit
beträgt eine Woche. Der Preis beträgt 2. 300. -- € +
Bearbeitungs- und Versandkosten. 100 € extra
für 115 / 230VAC. Der Einbau unterschiedlicher
12V Optionen schlägt dann noch mit etwa  90.-- €
bis 120.-- € zu Buche, je nach Wunsch mit 2.5 A/
5.0 A . Beim Verkauf in EU-Länder wird eine Mehr-
wertsteuer von 24% hinzugefügt. Der Gesamtpreis
zur Versendung in EU-Länder, beläuft sich dann auf
ca. 3. 200. -- EUR, immer ohne Bearbeitungs- und
Versandkosten.

Die Firma JUMA™ akzeptiert PayPal und Überweisung.

Die JUMA PA 1000W (1 KW) wurde in Finnland von
OH2NLT und OH7SV entwickelt. Gemessen am
Leistungsumfang dieses Linear-Amplifiers ist der Preis
im Vergleich zu anderen auf dem Markt befindlichen
Linear-Amplifiern absolut gerechtfertigt. Der Linear-
Amplifier - PA 1000W von JUMA™, kann dabei sogar
als relativ günstig angesehen werden. (DD6NT)

Zögern Sie nicht JUMA™ zu kontaktieren , wenn Sie
Fragen zur PA 1000W haben, senden Sie einfach eine
E-Mail an: ([email protected]).

Das Benutzerhandbuch Version 1.60 als PDF-Download
(nur englisch) und das Remote-Handbuch und Windows-
Anwendung können Sie kostenlos herunterladen, auch
Firmware-Updates und Zusätzliche Informationen im
hier folgenden Abschnitt:
Informationen als Download
 •  Benutzerhandbuch v.1.60, Juma™ 1000 Watt
 •  Benutzerhandbuch v.1.64, Juma™ 1000 Watt
 •  Tragegriff inklusive  (Foto am Seitenende)
 •  Eingebaute 12-V-Netzteiloptionen  (2.5/5 A)
 •
Netzspannung umschaltbare Option 115/230VAC
 •  Remote-Unterstützung mit Windows-Anwendung
 •  JUMA™ COM HUB
 •  Siehe die Garantie-Bedingungen
 •  Firmware-Programmierung und Updates
 •  Zusätzliche Informationen
 •  JUMA™ PA 1000 auf 60 Meter(5 MHz)*(15W EIRP)

(Copyright © by JUMA™ - OH2NLT and OH7SV)

JUMA™ - ist eine eingetragene Marke von Juha Niinikoski
OH2NLT, Matti Hohtola OH7SV. Copyright jumaradio.com
Update vom 2020-09-16  Technische Daten können ohne
vorherige Ankündigung geändert werden. Neue Firmware
(v.1.32) veröffentlicht und Benutzerhandbuch aktualisiert
(auf Version 1.60 bzw. Neu: 1.64).

Weitere Informationen über die Finnische Firma "JUMA™",
über Forschung, Entwicklung und Herstellung der eigenen
Produkte und deren Anwendung im Amateurfunkbereich,
finden Sie auf der Seite:  "OM - Webseiten",  unter den
betreffenden Call´s der Firmeninhaber von  "JUMA™" -
(OH2NLT - Juha / OH7SV - Matti).

Zurück zur JUMA™ PA 1000-Seite:    "JUMA™ 1000"



Abb. - Handgriff am Linear-AmplifierJUMA™ PA 1000 W PEP (1KW) Abb. - Handgriff

(Foto: Copyright © by Juma™/jumaradio.com)


(Zur Vergrößerung der Abb. - bitte auf das Bild klicken)

       ……………          ……………          ……………

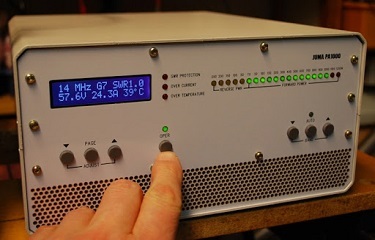

Linear-Endstufe im Shack, - in vollem Einsatz auf 20m
Foto:  OH2NLT - Juha/JUMA™-Laboratorien in Finnland
(Foto: Copyright © by Juma™/jumaradio.com)

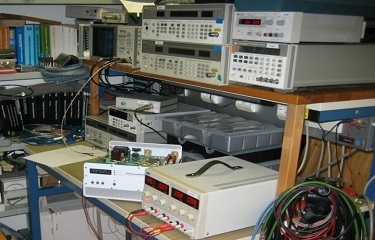

JUMA - MessplatzMessplatz bei JUMA™ in Finnland
(Foto: Copyright © by Juma™/jumaradio.com)

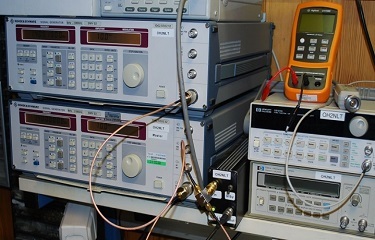

Messplatz bei JUMA Messplatz bei JUMA™ in Finnland
(Foto: Copyright © by Juma™/jumaradio.com)
………………………………………………………………………………
Achtung: JUMA™ Piraten Kopien-Warnung/Kopien aus China.
………………………………………………………………………………

*) Laut der  Mitteilung Nr. 1699/2016  der BNetzA, ist das
60m Band in Deuschland ab sofort freigegeben. Der Frequenz-
bereich ist 5351,5...5366,5 kHz, gesendet werden darf mit
maximal 2,7 kHz Bandbreite und höchstens 15 W EIRP.
Andere Funkdienste dürfen nicht gestört werden.
Das bedeutet, dass sich die Benutzung einer Linear-Endstufe
im 60m-Band, als völlig unangebracht erweist.

(Copyright © by Nachrichten-Archiv DD6NT)





















Home
