Anhang Appendix |
Abbildungen Figures and Outlines |
A.7 |
A.7.2 |

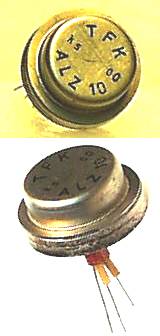

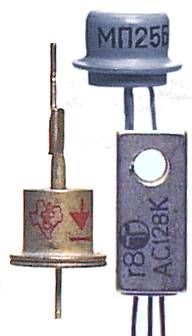

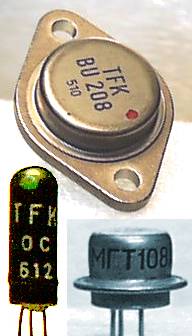

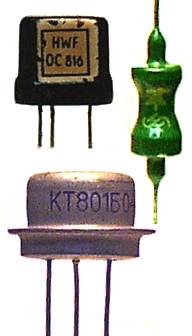

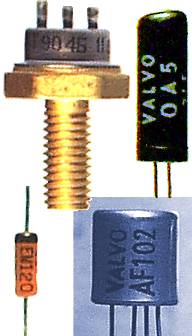

Metallgehäuse Metal Cases |

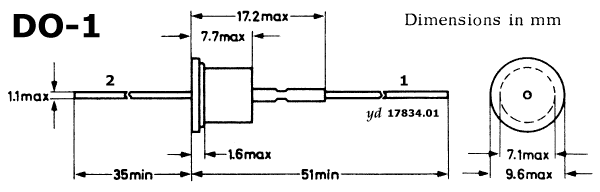

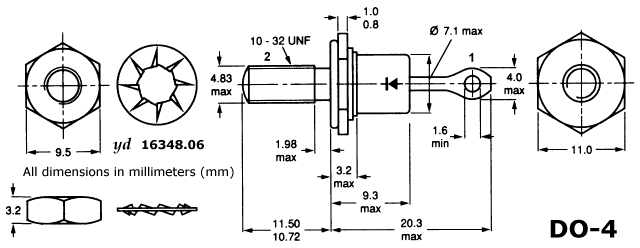

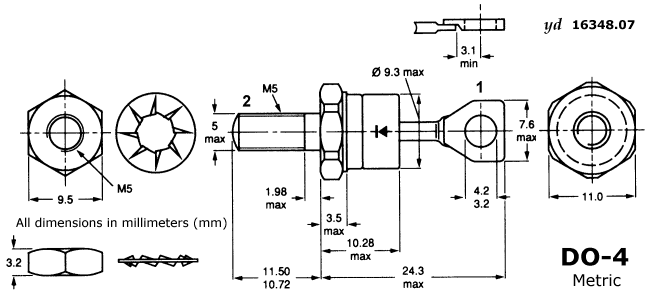

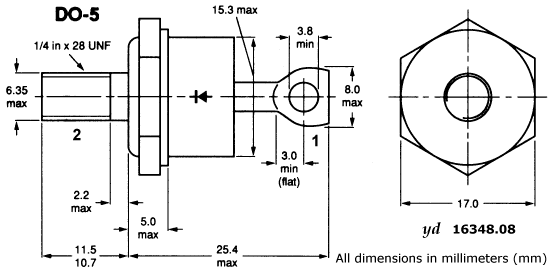

Bild | kyte | JEDEC - Old | ProElectron | DIN | JEDEC - New | Spezial | |
---|---|---|---|---|---|---|---|
DO-1 | |||||||
DO-4 | |||||||
DO-5 | |||||||
DO-13 | 56A2 | DIN 41883 | |||||
C3D9 | TO-1 | 1A3 | DIN 41871 | ||||
C2H9 | TO-1 (2-pin) | 1A2 | DIN 41871 | ||||

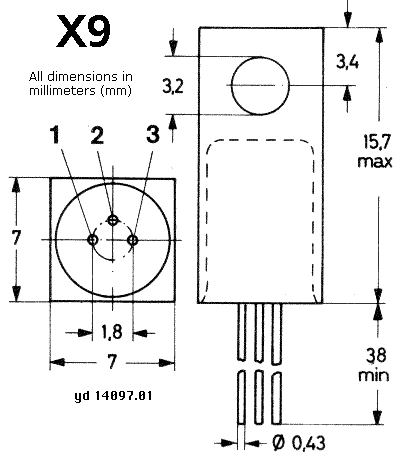

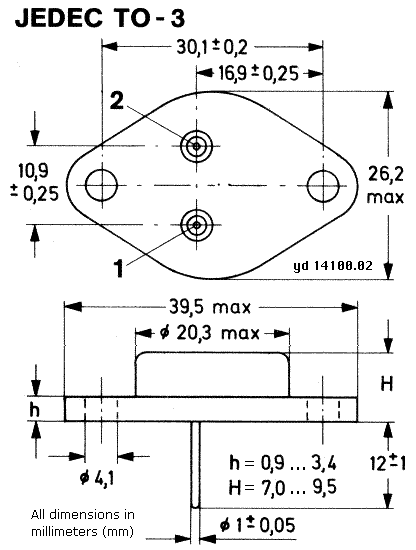

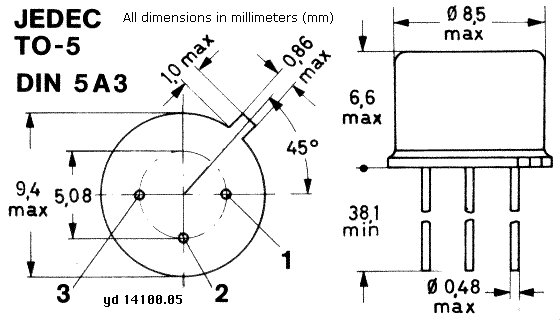

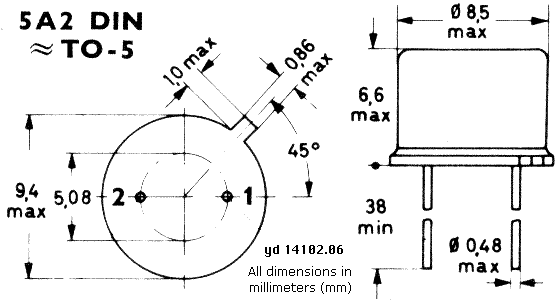

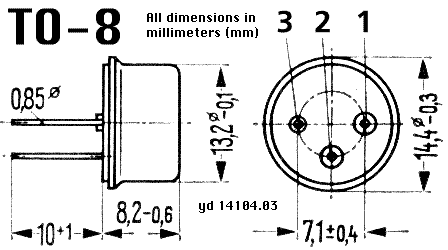

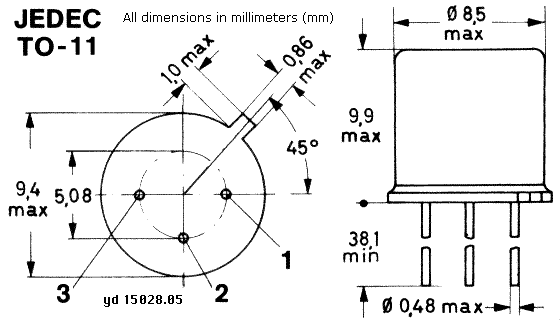

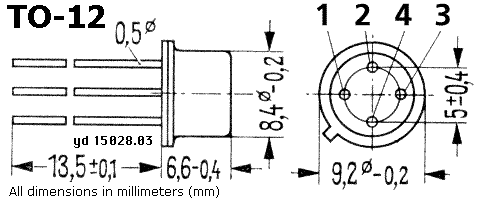

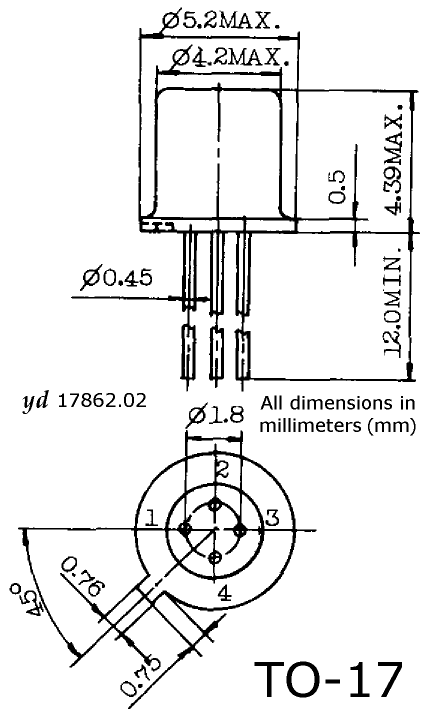

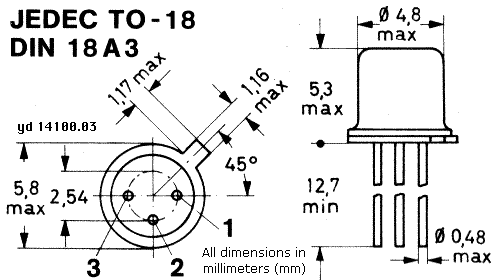

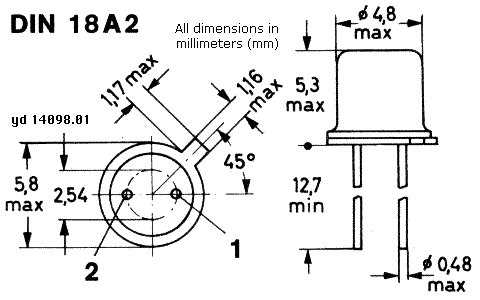

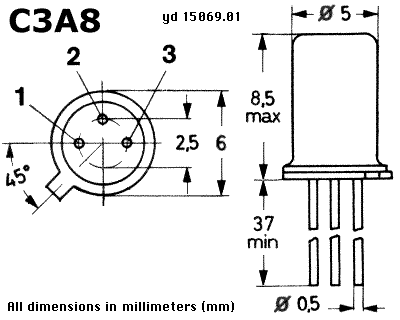

C3I15 | (TO-1) | 1A3K | DIN 41871 | X9 | |||
TO-3 | 3A2 3B2 | DIN 41872 | TO-204AA | ||||
TO-3 | 3A2 | DIN 41872 | TO-204AE | ||||
TO-3 (3-pin) | 3A3 | DIN 41872 | |||||
C3C6 | TO-5 | 5A3 | DIN 41873 | ||||
TO-5 (2-pin) | 5A2 | DIN 41873 | TO-205AA | ||||
L4A9 | TO-7 | ||||||
C3F8 | TO-8 | 8A3 | DIN 41878 | ||||
TO-9 | |||||||
C3C9 | TO-11 | ||||||
C4C6 | TO-12 | 5C4 | DIN 41873 | TO-205AB | |||
C4E5 | TO-17 | ||||||
C3A5 | TO-18 | 18A3 | DIN 41876 | TO-206AA | |||
C2F5 | TO-18 (2-pin) | 18A2 | DIN 41876 | ||||
C3A8 | (TO-18) | ||||||

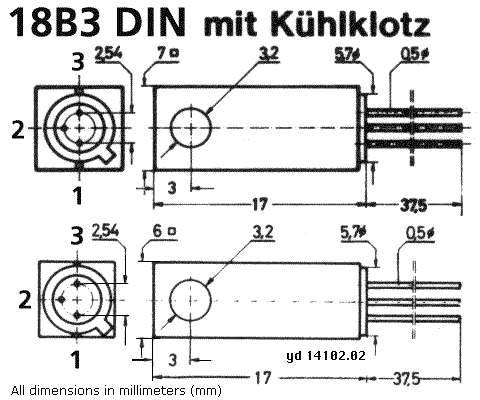

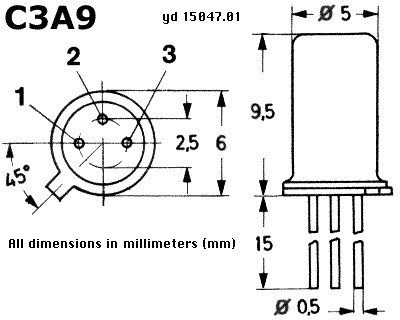

C3A9 | (TO-18) | 18B3 | DIN 41876 | ||||

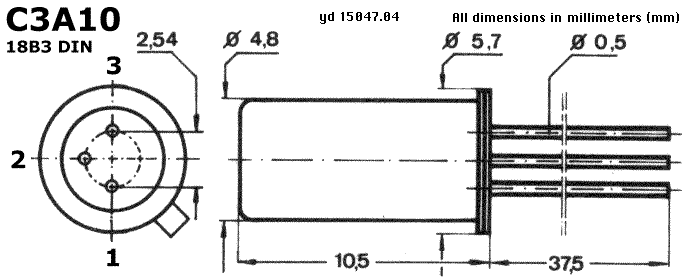

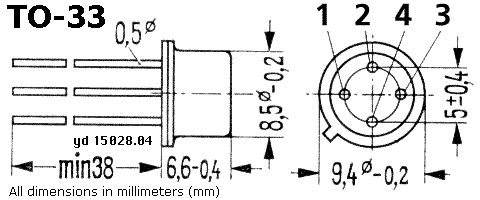

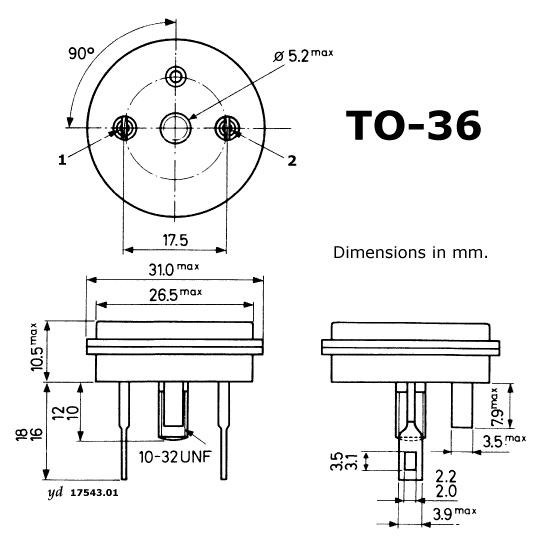

C3A10 | (TO-18) | 18B3 | DIN 41876 | ||||
C3A15 | (TO-18) | ||||||
C3J17 | (TO-18) | 18B3K | DIN 41876 | ||||
2x TO-18 | |||||||
TO-22 | |||||||
C4C6 | TO-33 | TO-205AC | |||||
TO-36 | |||||||

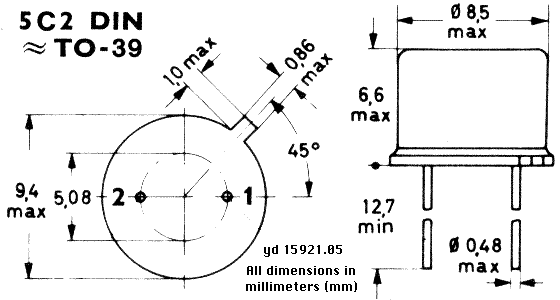

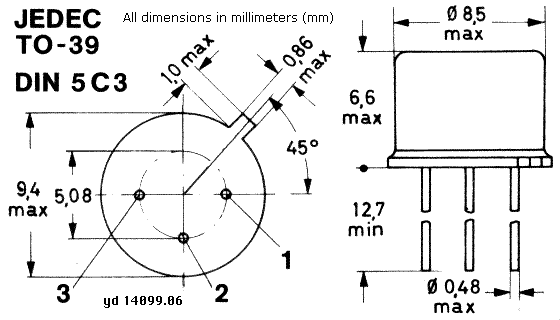

TO-39 (2-pin) | 5C2 | DIN 41873 | (TO-205AD) | ||||
C3C6 | TO-39 | SOT-5 | 5C3 | DIN 41873 | TO-205AD | ||

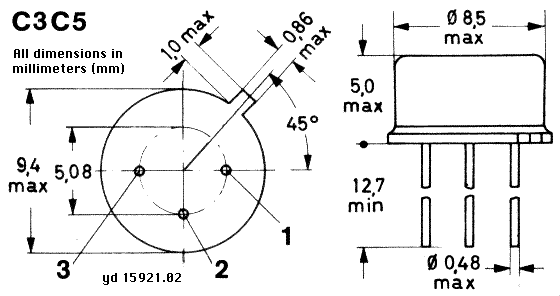

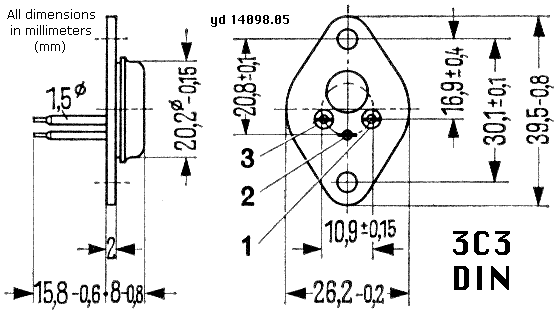

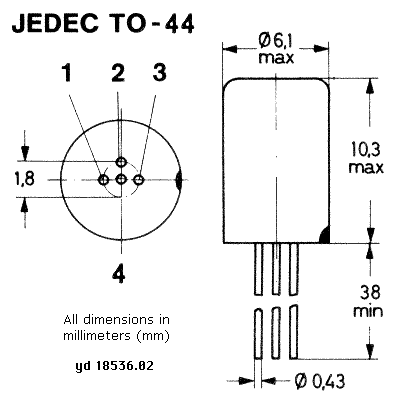

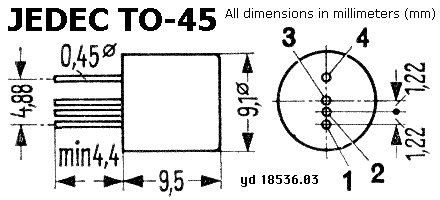

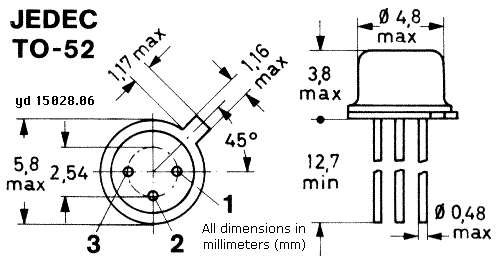

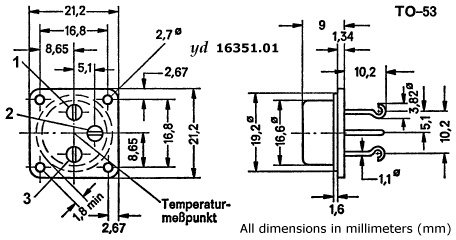

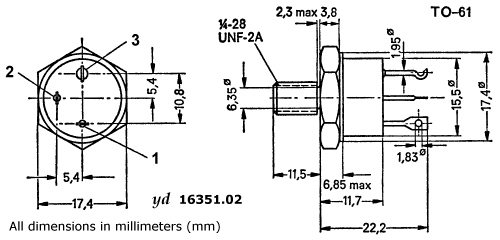

C3C5 | (TO-39) | (TO-205AG) | |||||
C3C4 | (TO-39) | (TO-205AG) | |||||
L3R13 | TO-40 | ||||||
TO-41 | TO-204AB | ||||||
TO-41 (3-pin) | 3C3 | DIN 41872 | |||||
C4D10 | TO-44 | ||||||
L4A9 | TO-45 | ||||||
C3A2 | TO-46 | TO-206AB | |||||
C3A3 | TO-52 | TO-206AC | |||||
TO-53 | |||||||
TO-56 | = TO-206AE | ||||||
TO-59 | TO-210AA | ||||||
TO-60 | TO-210AB | ||||||
TO-61 | TO-210AC | ||||||
TO-63 | TO-210AE | ||||||

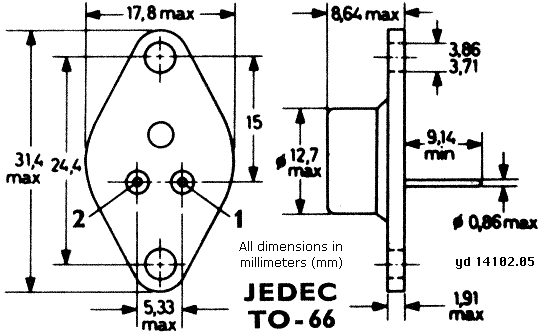

TO-66 | TO-213AA TO-213MA |
||||||

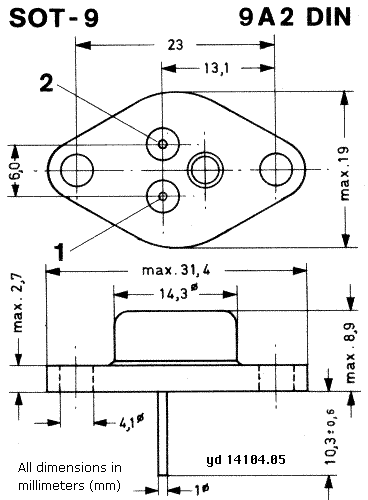

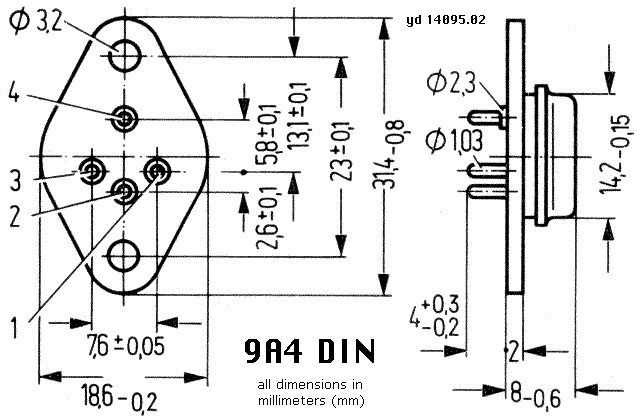

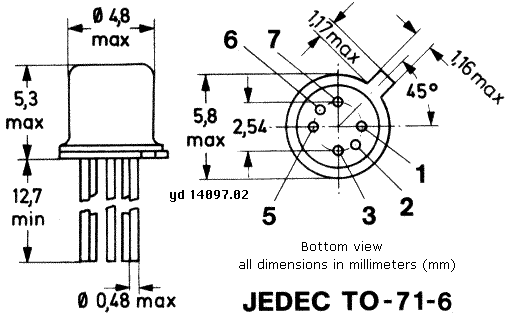

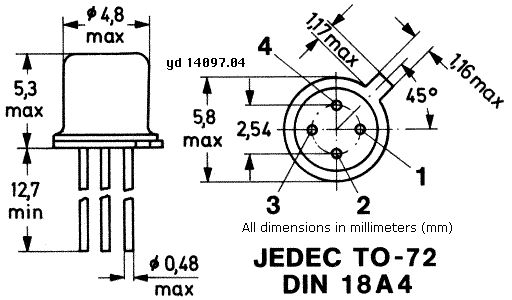

(TO-66) | SOT-9 | 9A2 | DIN 41875 | ||||
(TO-66) | SOT-9 (4-pin) | 9A4 | DIN 41875 | ||||
TO-68 | |||||||
TO-71 (6-pin) | |||||||
C4A5 | TO-72 | 18A4 | DIN 41876 | TO-206AF | |||

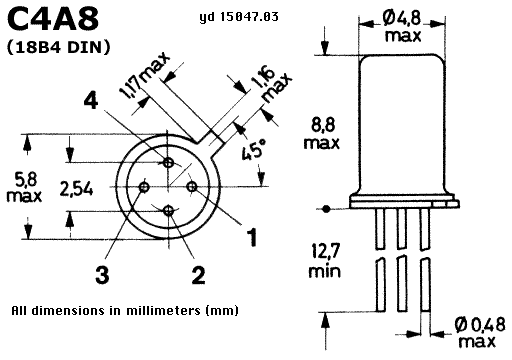

C4A8 | (TO-72) | 18B4 | DIN 41876 | ||||
C4A10 | (TO-72) | 18B4 | DIN 41876 | ||||

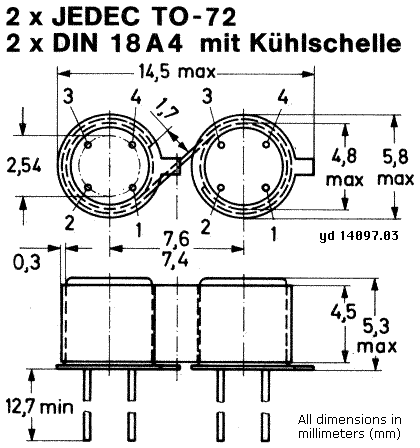

2x TO-72 | |||||||

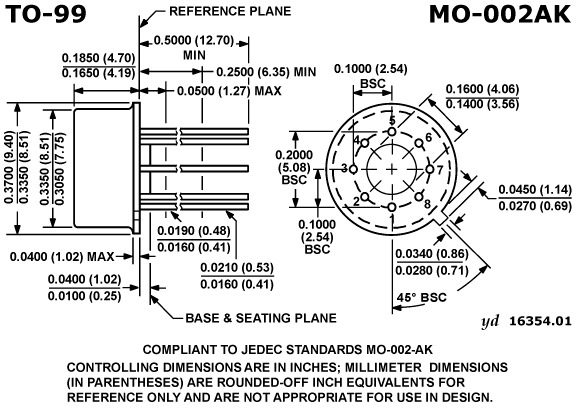

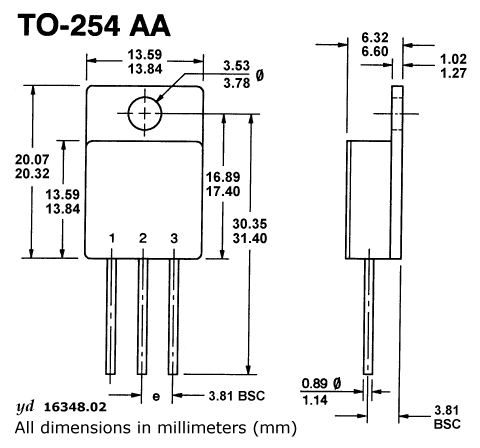

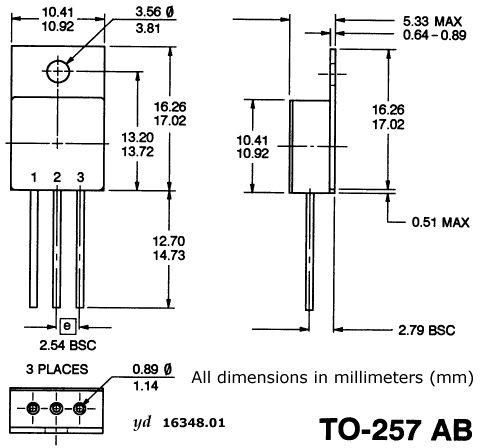

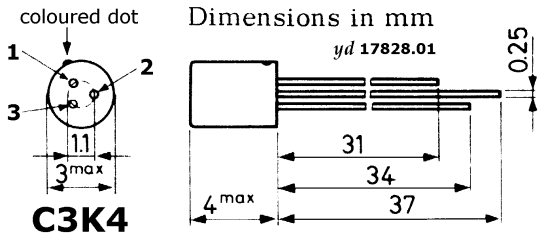

TO-99 | MO-002AK | ||||||
TO-254AA | |||||||
TO-257AB | |||||||
A1E26 | |||||||
A2U31 | |||||||
C3K4 | |||||||
C3O8 | |||||||
C3O11 | |||||||
C3P10 | |||||||

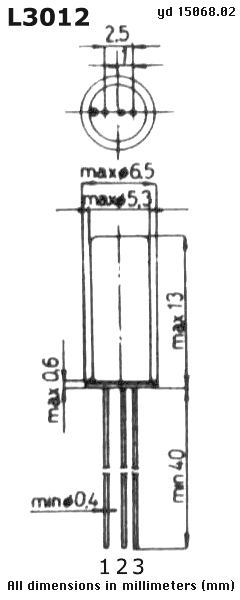

L3O12 | |||||||
K3A6 | AFY34 | ||||||
K3B6 | TV44 | ||||||

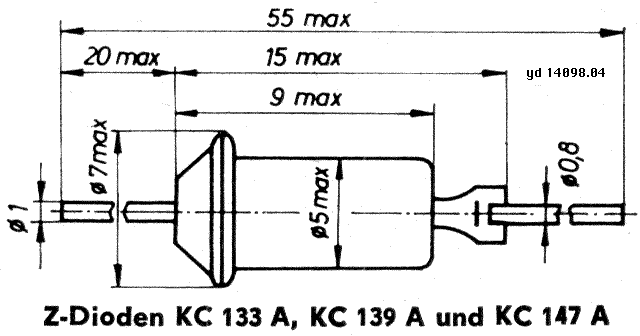

KS133A |
A.7.3 |
Metall-Keramik-Gehäuse Metal-Ceramic Cases |
Bild | kyte | JEDEC - Old | ProElectron | DIN | JEDEC - New | Spezial | |
---|---|---|---|---|---|---|---|

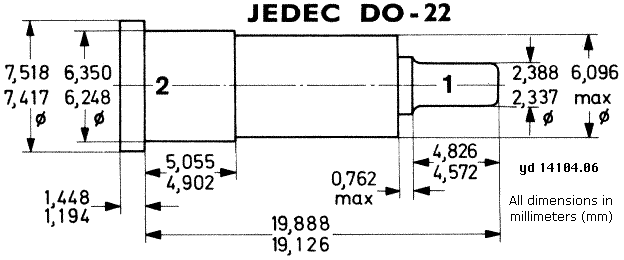

DO-22 | <|||||||
DO-23 | |||||||

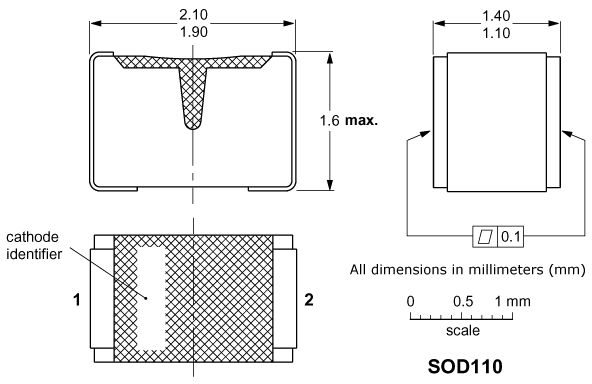

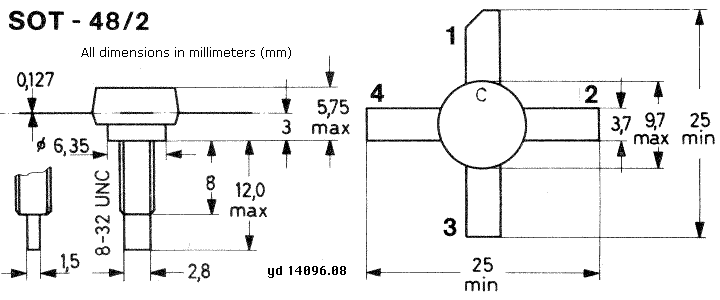

SOD-110 | |||||||
SOT-48 | |||||||

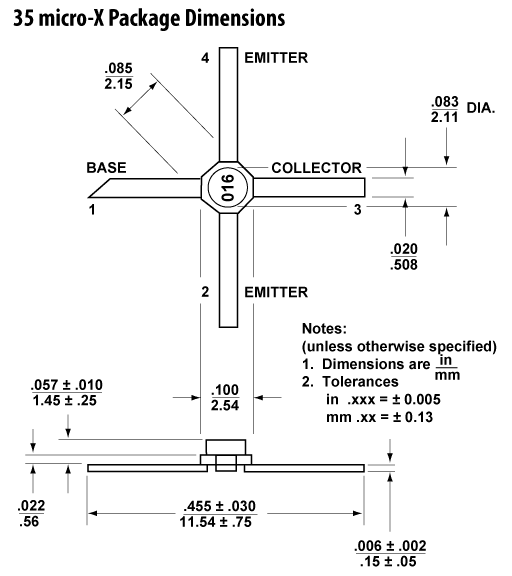

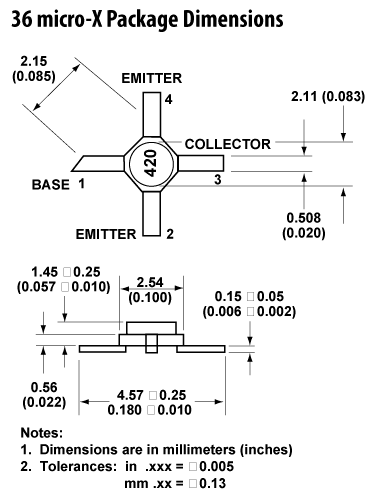

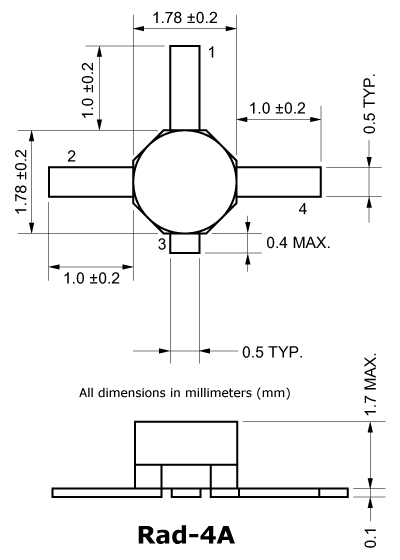

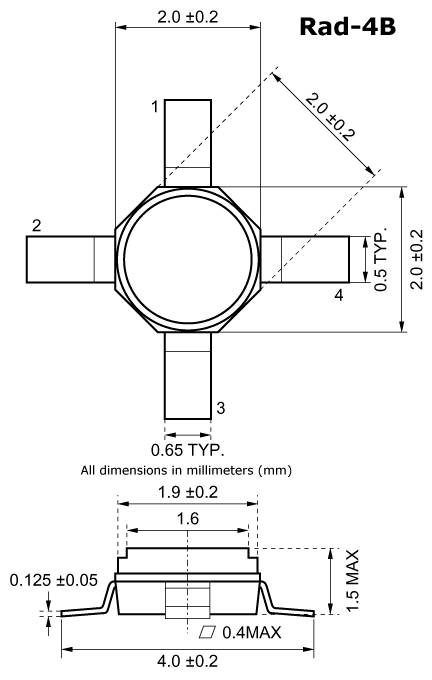

35 micro-X | |||||||
36 micro-X | |||||||
76 X | |||||||
77 X | |||||||
0402 | |||||||
1412 Minipak | |||||||
Radial-4A | |||||||
Radial-4B | |||||||
L3AB5 |
A.7.4 |
Glasgehäuse Glass Cases |

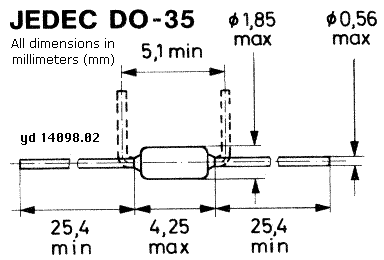

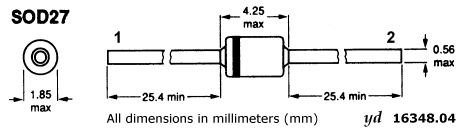

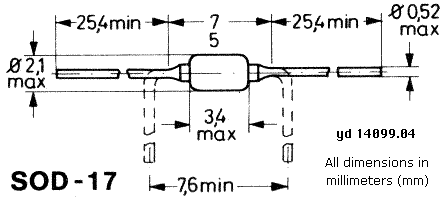

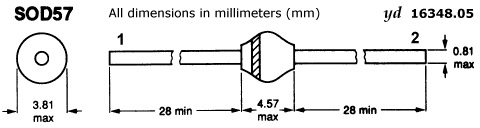

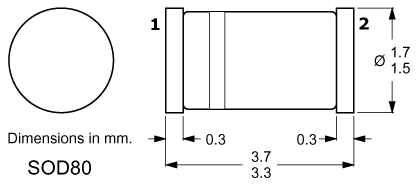

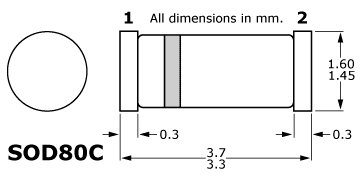

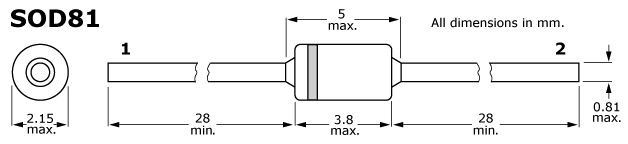

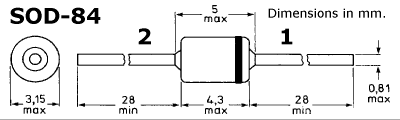

Bild | kyte | JEDEC - Old | ProElectron | DIN | JEDEC - New | EIAJ JEITA |
Spezial | |
---|---|---|---|---|---|---|---|---|
DO-7 | 51A2 | DIN 41880 | ||||||
DO-34 | SOD-68 | |||||||
DO-35 | SOD-27 | 56A2 | DIN 41883 | DO-204AH | SC-40 | |||
DO-41 | 56A2 | DIN 41883 | ||||||
SOD-17 | ||||||||
SOD-51 | ||||||||
SOD-57 | ||||||||
SOD-80 | ||||||||
SOD-80C | ||||||||
SOD-81 | ||||||||
SOD-84 | ||||||||

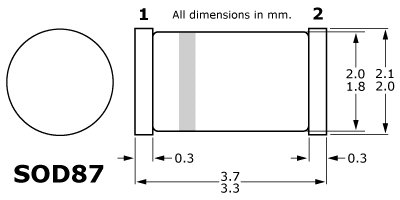

SOD-87 | ||||||||
A2F13 | ||||||||
L3L15 | ||||||||
L3L16 |
A.7.5 |

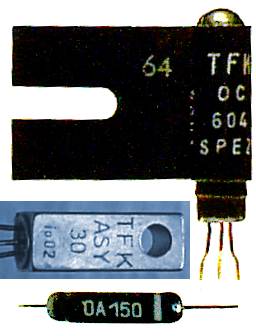

Plastikgehäuse Plastic Cases |
Bild | kyte | JEDEC | ProElectron | DIN | EIAJ JEITA |
Spezial |

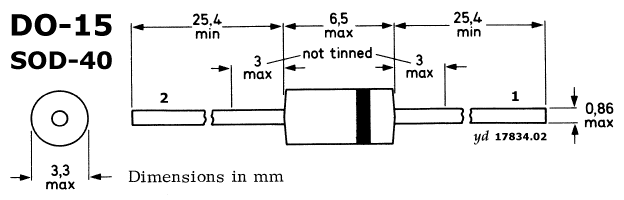

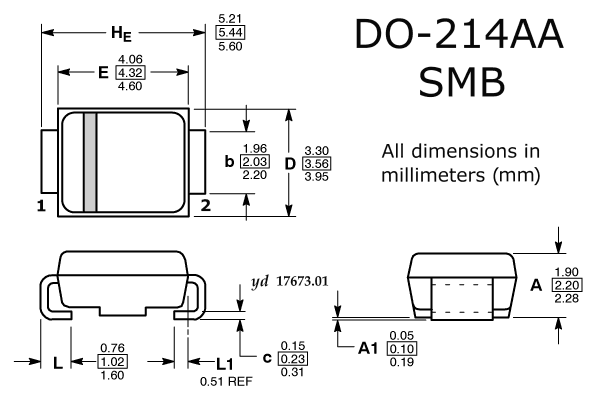

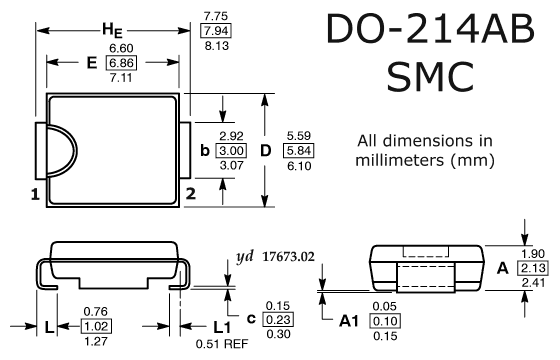

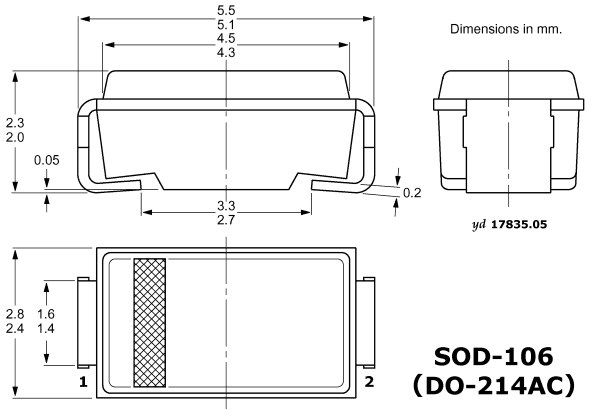

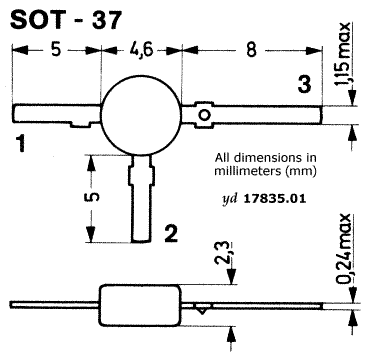

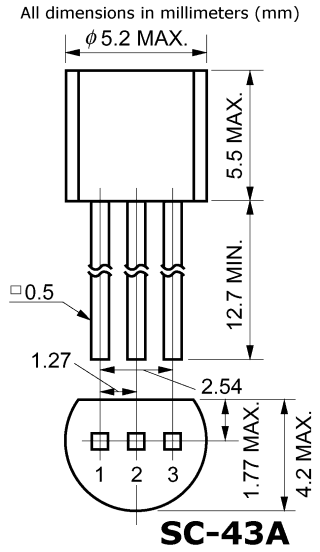

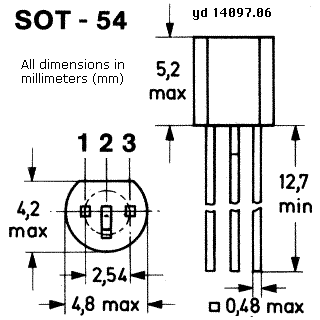

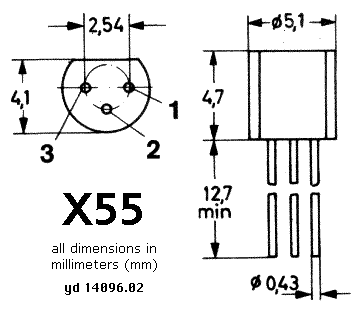

---|---|---|---|---|---|---|
DO-14 | ||||||
DO-15 | SOD-40 | 56A2 41883 | ||||
DO-213AA | MiniMELF | |||||
DO-213AB | MELF | |||||
DO-213AC | ||||||
DO-214AA | SMB SMBJ | |||||
DO-214AB | SMC | |||||
DO-214AC | SOD-106 | SMA | ||||
DO-220AA | SMP | |||||
TO-50 | SOT-103 | 50B4 41867 | Macro-X | |||
TO-50/3 | SOT-37 | 50B3 41867 | Macro-T | |||
L3A5 | TO-92 TO-226AA | SOT-54 | 10B3 41868 10D3 41870 |
SC-43 | ||
(TO-92) | SOT-30 | 10A3 41868 | ||||
TO-92 | SOT-54 | 10A3 41868 | SC-43A | |||
(TO-92) TO-226AB | (SOT-54) | X55 | ||||

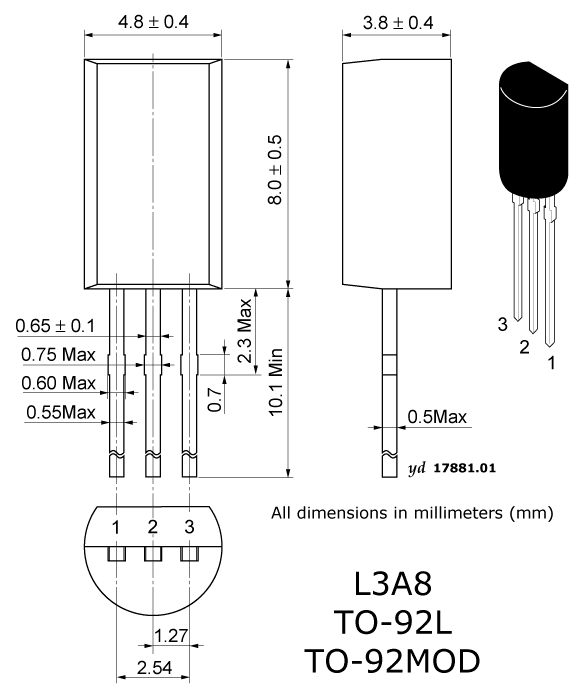

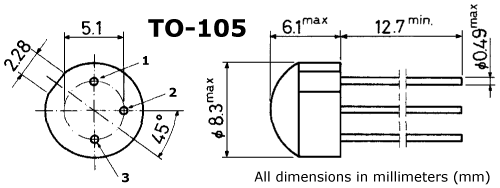

L3A8 | TO-92L | TO-92MOD | ||||
TO-98 TO-226BA | ||||||
TO-105 TO-222AB | ||||||

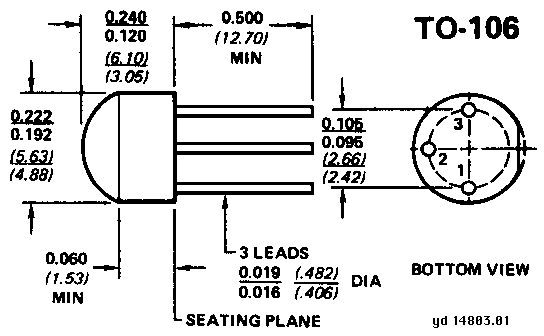

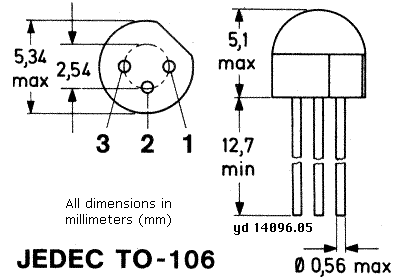

TO-106 | ||||||
TO-126 TO-225AA | SOT-32 | 12A3 41869 | MP-5 | |||
TO-127 TO-225AB | Case 90 | |||||

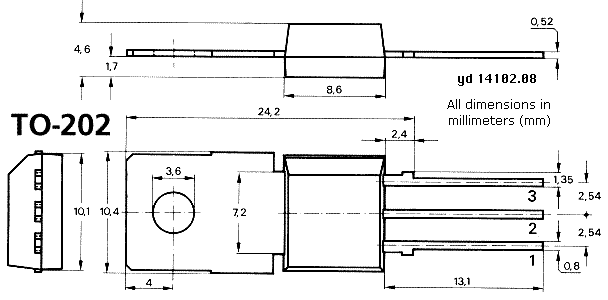

TO-202 | SOT-128 | 34A3 41869 | ||||

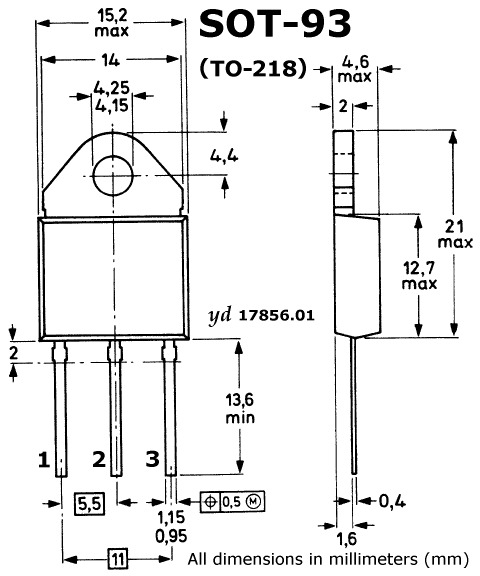

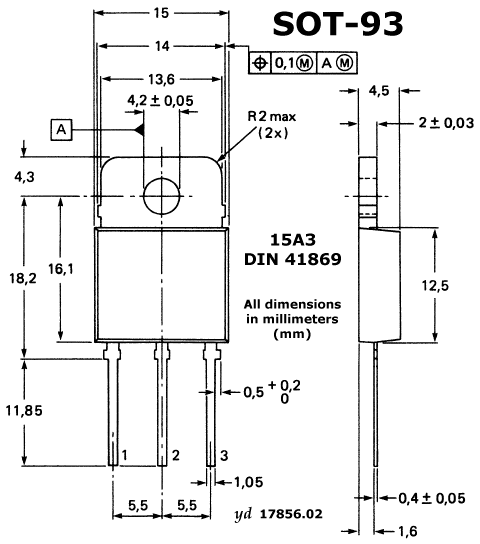

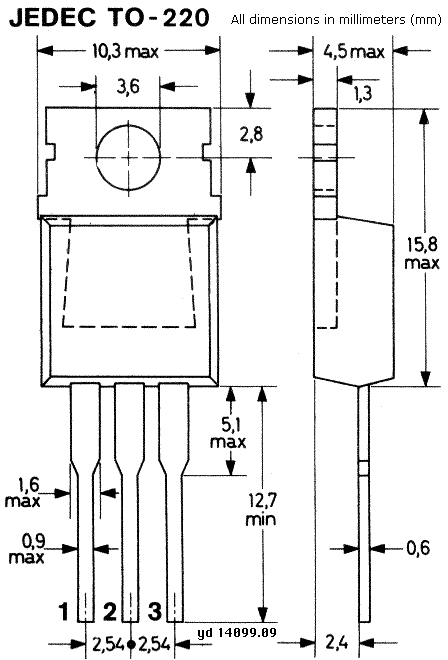

TO-218 TO-218AA TO-218AC | SOT-93 | 15A3 41869 | TOP-3 | |||
TO-220AA | ||||||
L3D16 | TO-220 TO-220AB | SOT-78 | 14B3 41869 | SC-46 | MP-25 TO-220BS |
|

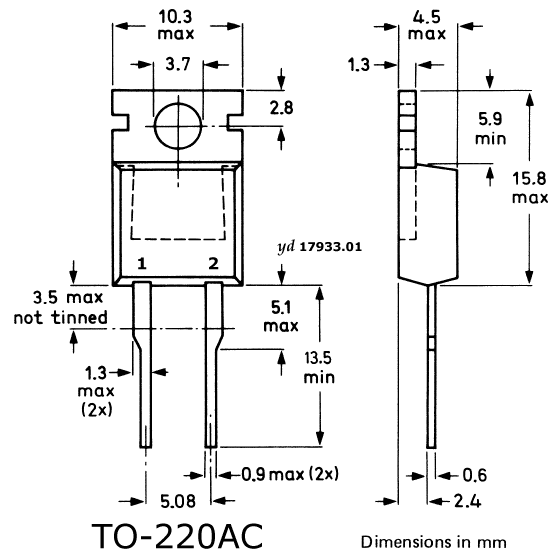

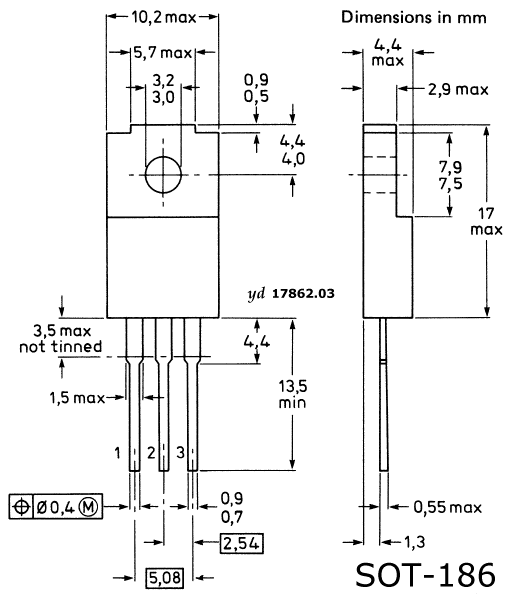

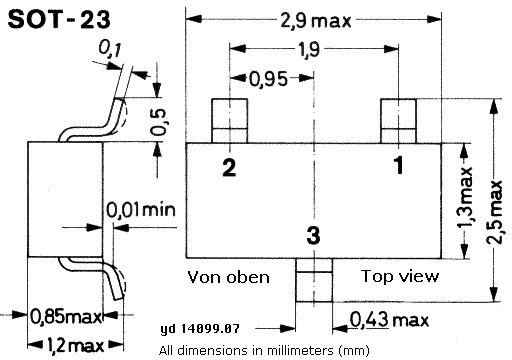

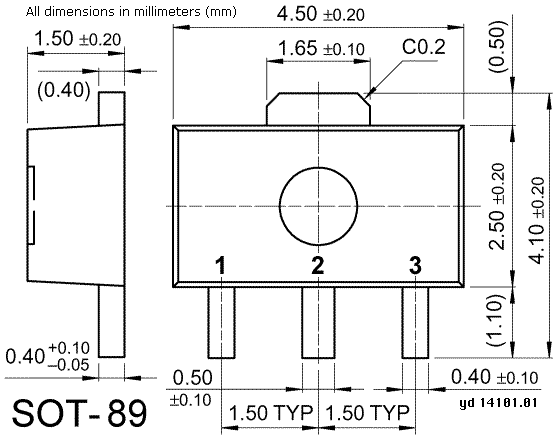

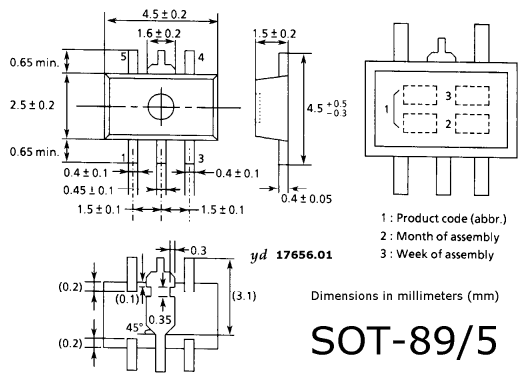

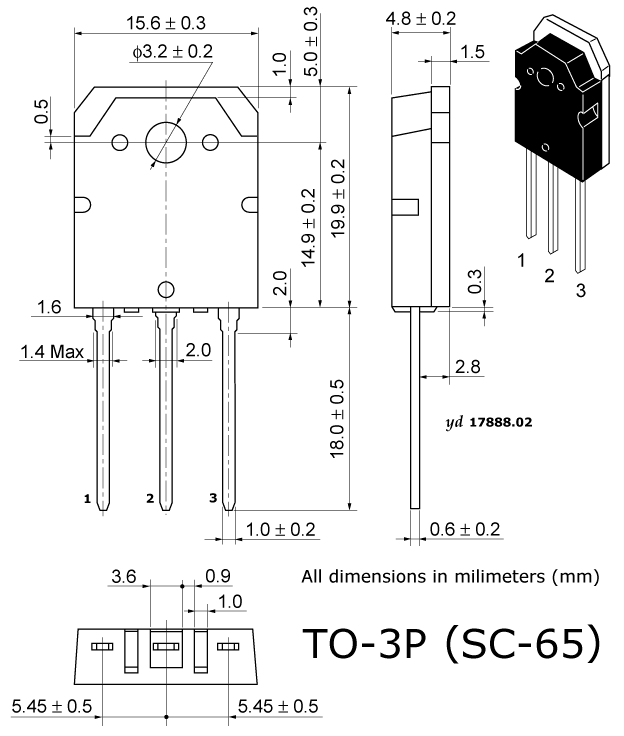

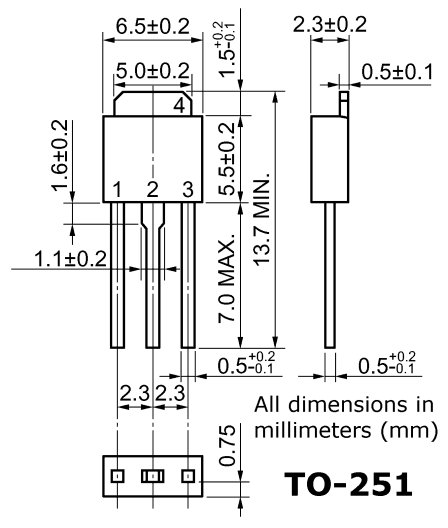

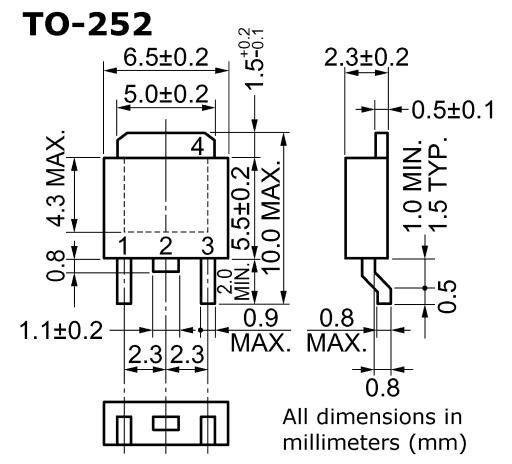

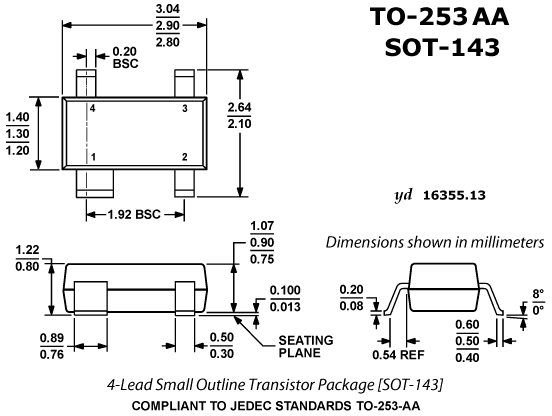

L2D16 | TO-220/2 TO-220AC | |||||
TO-220I (TO-220FM) | SOT-186 | MP-45F TO-220CFM |
||||
TO-236 TO-236AB | SOT-23 | 23A3 41869 | ||||
TO-243 TO-243AA | SOT-89 | SC-62 | MPT3 UPAK | |||
SOT-89/4 | ||||||
SOT-89/5 | ||||||
L3U21 | TO-247 TO-247AD | SOT-429 | ||||
L3U20 | (TO-247) | SC-65 | TO-3P | |||
L3U27 | (TO-247) | TO-3PH | ||||
L3X21 | (TO-247I) | SOT-199 | ||||
L3X22 | (TO-247I) | (SOT-199) | TO-3PFM | |||
TO-250 TO-250AA | DIL-4 | |||||
TO-251 | MP-3 | |||||
TO-252 | SOT-428 | SC-63 | CPT3 MP-3Z | |||
TO-253 TO-253AA | SOT-143 | |||||
SOT-143B | ||||||

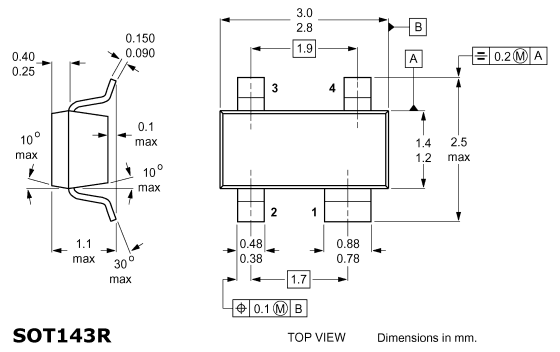

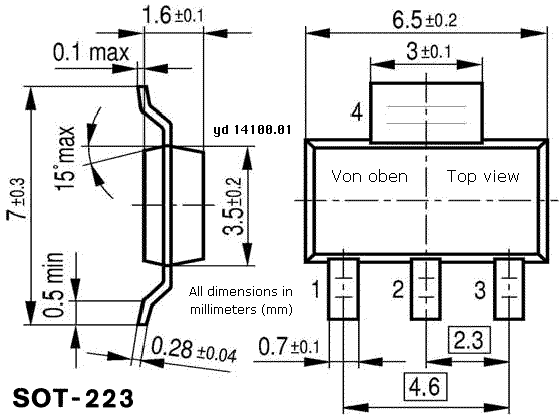

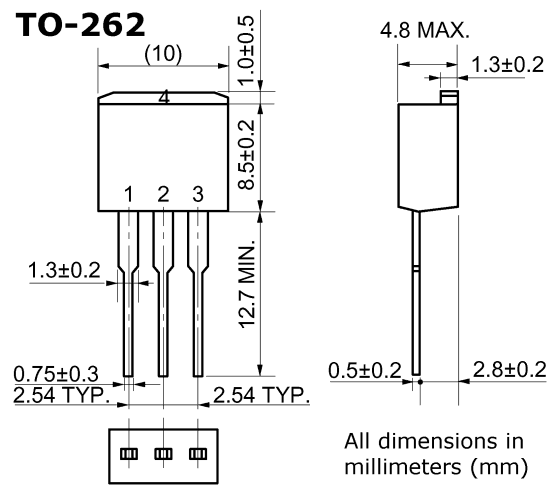

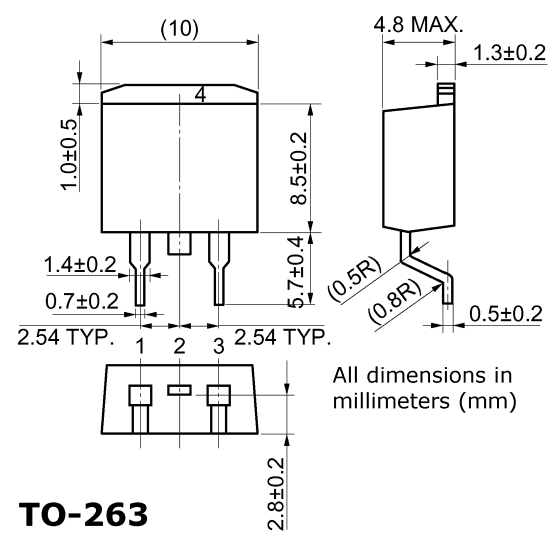

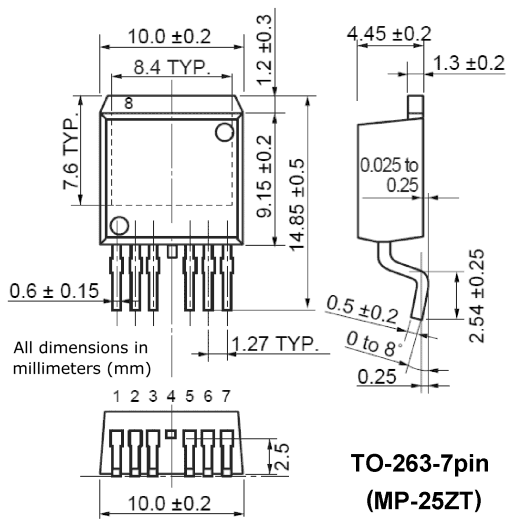

SOT-143R | SC-61AA | MPAK-4 | ||||
TO-261 TO-261AA | SOT-223 | SC-73 | ||||
TO-262 | MP-25SK | |||||
TO-263 | SOT-404 | MP-25ZJ ZK ZP | ||||
TO-263 TO-263AA | DD Pak | |||||
TO-263/7 | MP-25ZT | |||||
TO-264 TO-264AA | SOT-430 | TO-3PL | ||||
SOD-6 | ||||||
SOD-15 | ||||||
SOD-16 | ||||||

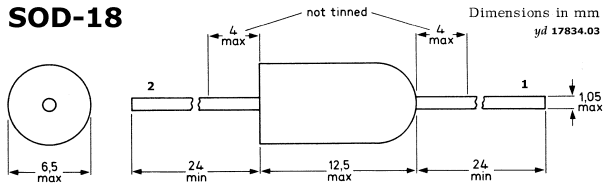

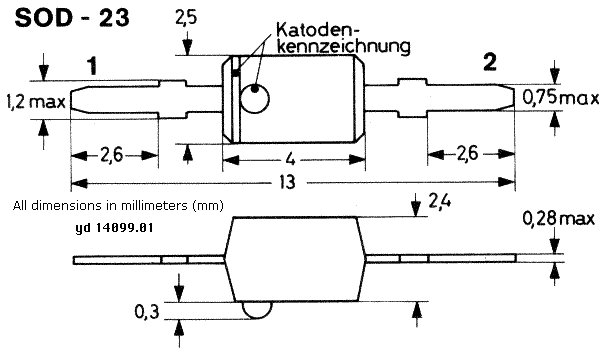

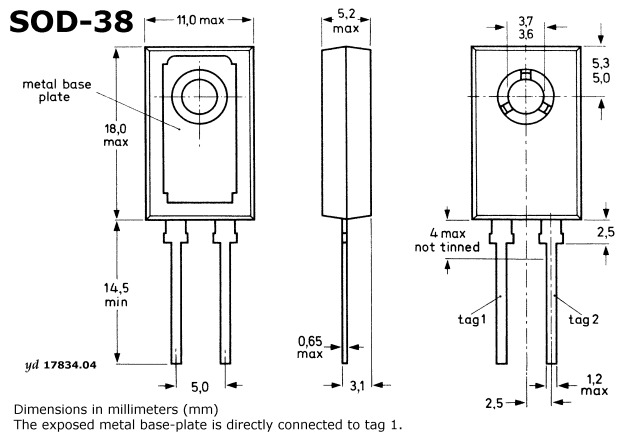

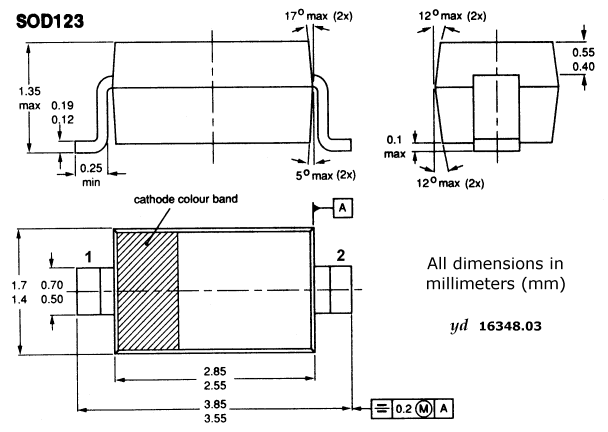

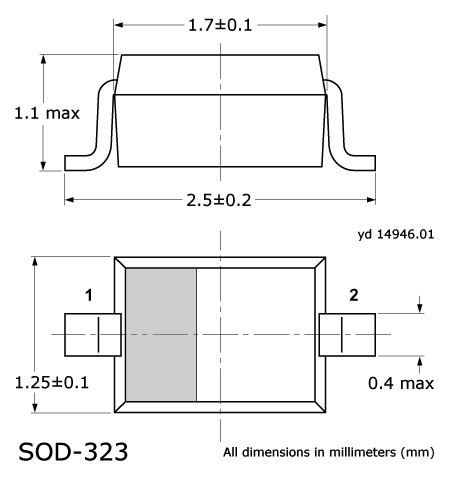

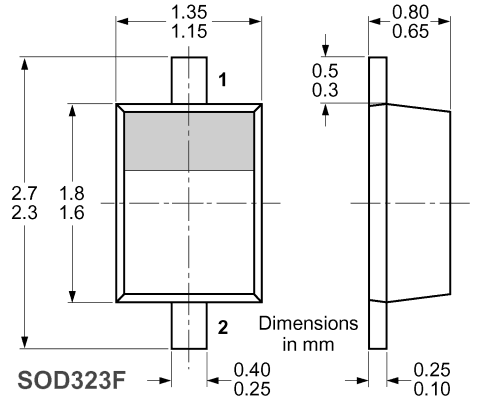

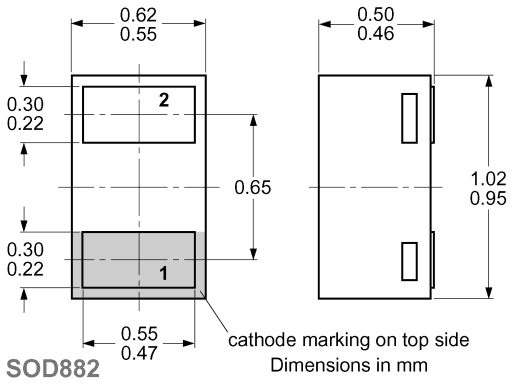

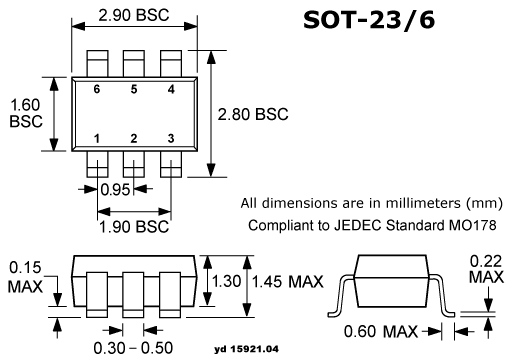

SOD-18 | ||||||
SOD-22 | ||||||
SOD-23 | ||||||
SOD-38 | ||||||
SOD-123 | SC-77 | |||||
SOD-123F | ||||||
SOD-323 | SC-76 | |||||
SOD-323F | SC-90 | |||||
SOD-523 | SC-79 | |||||
SOD-723 | ||||||
SOD-723A | ||||||
SOD-882 | ||||||
SOD-882T | ||||||
MO-178 MO-178AA | SOT-23/5 | |||||
MO-193AB | (TSOT-23/5) | |||||
MO-178AB | SOT-23/6 | |||||
SOT-23/6B | ||||||

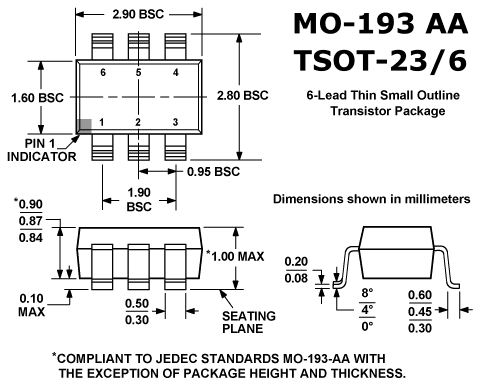

MO-193AA | (TSOT-23/6) | |||||
MO-178BA | SOT-23/8 | |||||
MO-193BA | (TSOT-23/8) | |||||

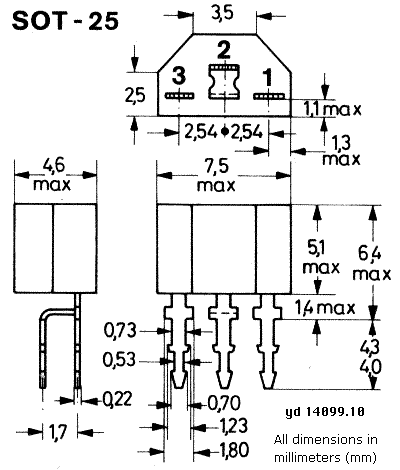

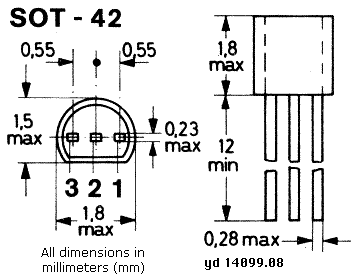

SOT-25 | 11A3 41869 | |||||
SOT-33 | ||||||
L3AA2 | SOT-42 | |||||
SOT-82 | ||||||

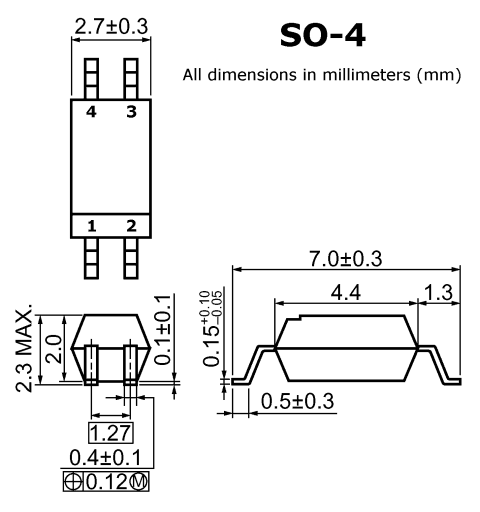

SO-4 | ||||||

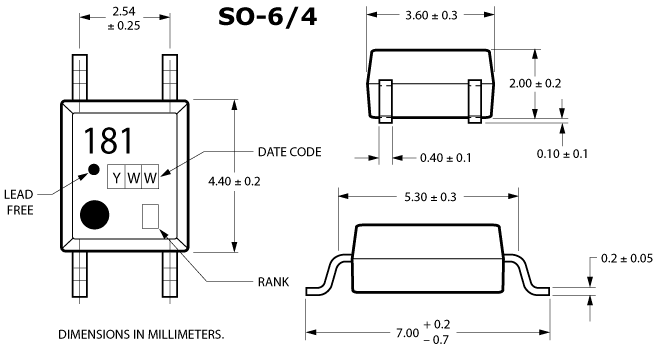

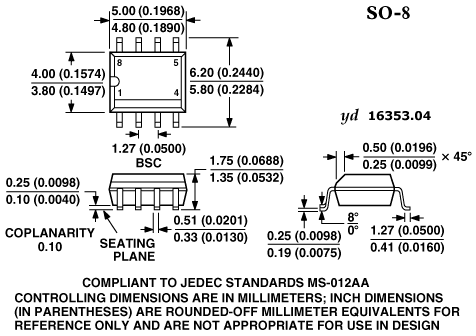

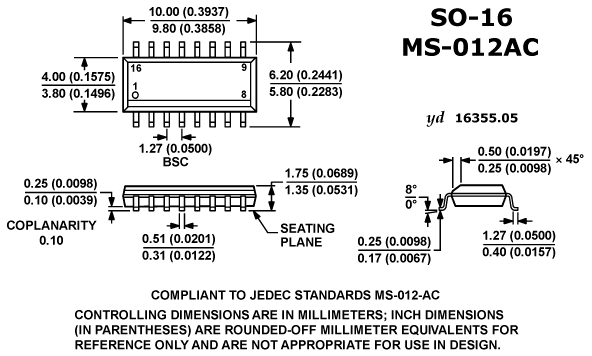

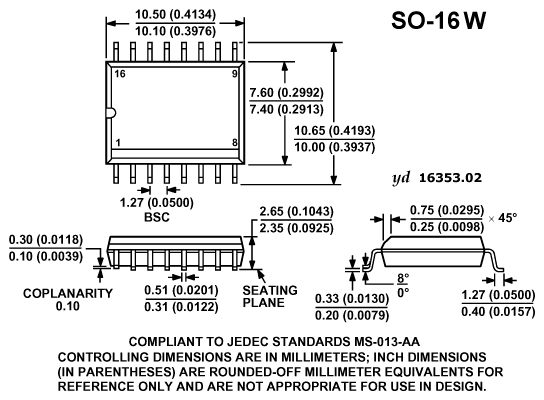

SO-6/4 | ||||||
MS-012AA | SOT-96-1 | SO-8 | ||||
SO-8W | ||||||
MS-012AB | SO-14 | |||||
MS-012AC | SO-16 | |||||
MS-013AA | SO-16W | |||||

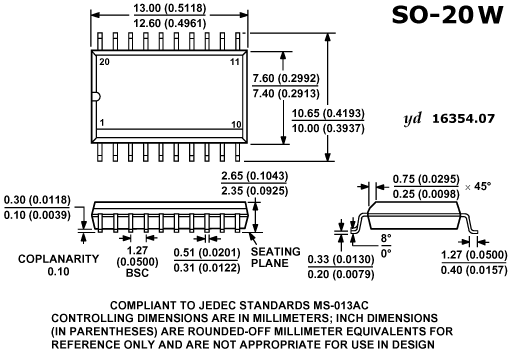

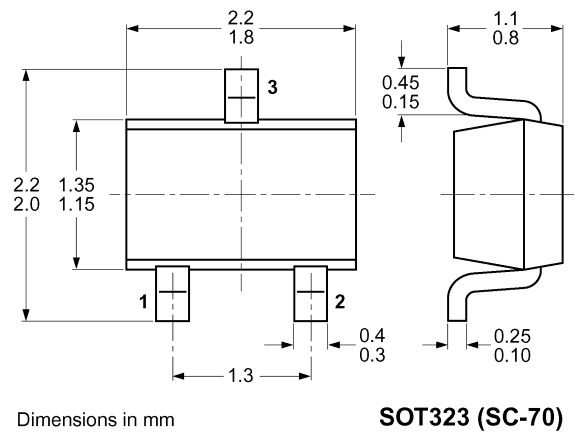

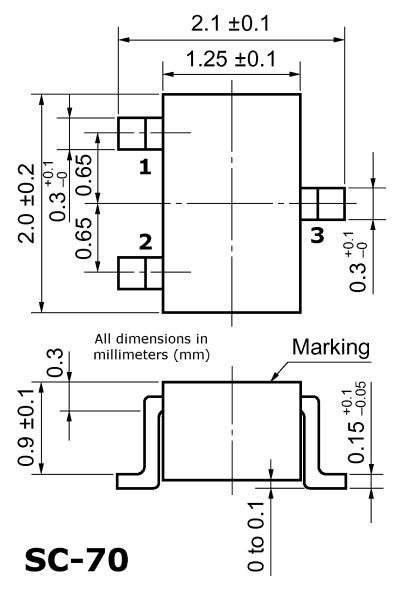

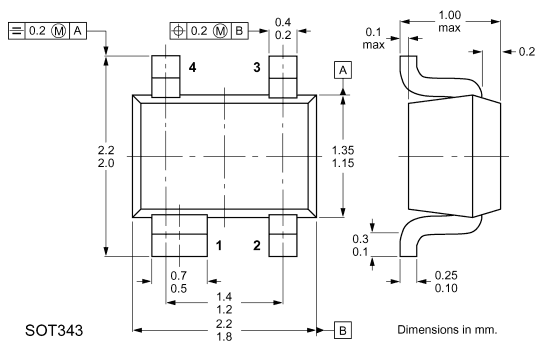

MS-013AC | SO-20W | |||||
SOT-323 | SC-70 | CMPAK | ||||
SOT-343 | ||||||
SOT-343F | ||||||
SOT-343N | ||||||

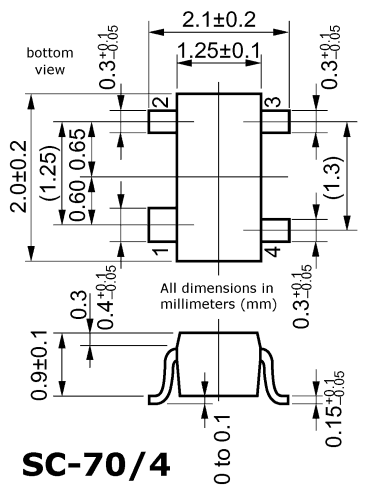

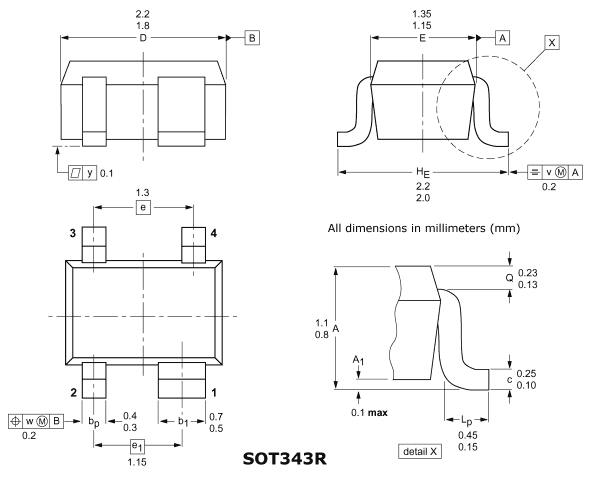

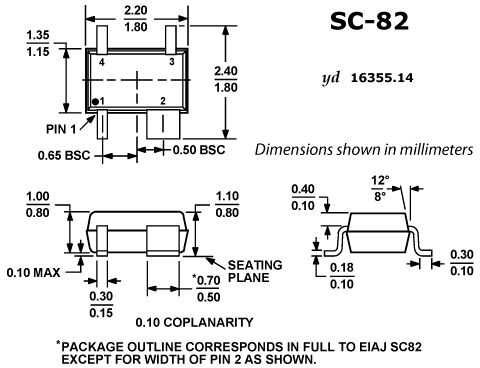

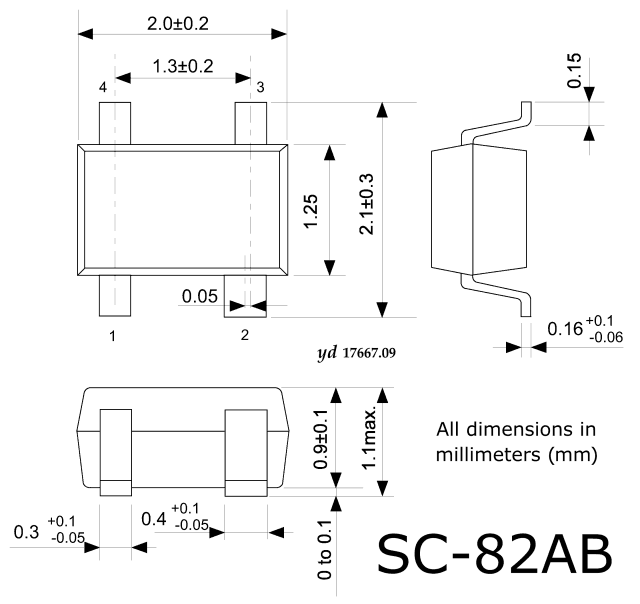

SOT-343R | SC-70/4 | CMPAK-4 | ||||
SC-82 | SC-70/4 | |||||
SC-82AB | SC-70/4 | |||||

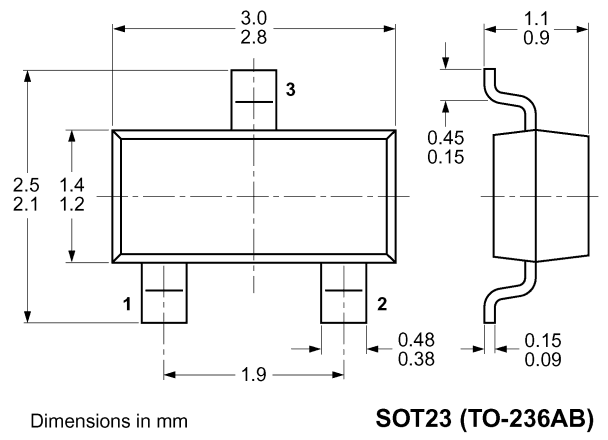

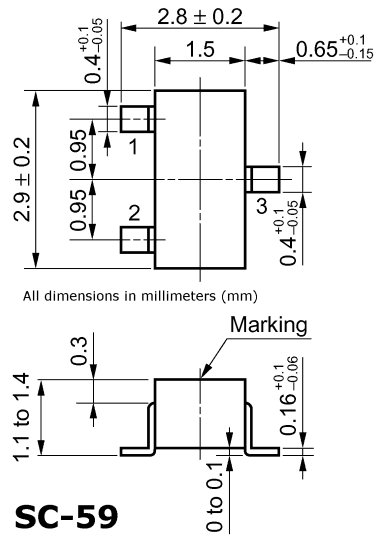

TO-236 | SOT-346 | SC-59 | MPAK Mini Mold | |||

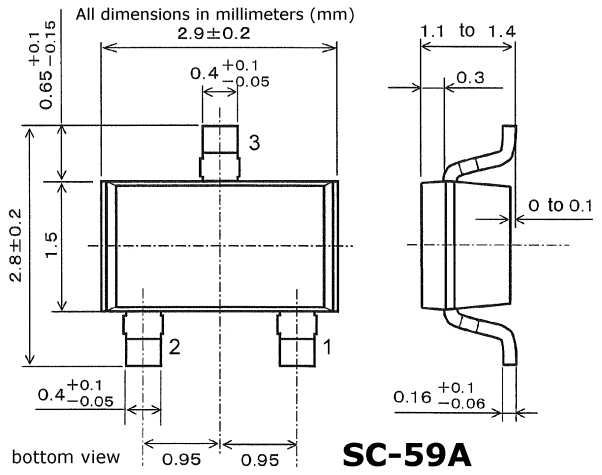

SC-59A | ||||||
(SOT-23) | SC-96 | (SC-59) | ||||
SC-61 | SC-59/4 | |||||
(SOT-23/5) | SC-95/5 | (SC-59/5) | ||||

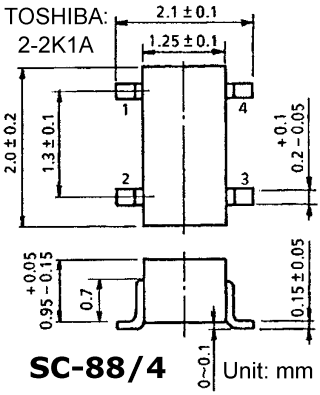

SC-88/4 | 2-2K1A | |||||

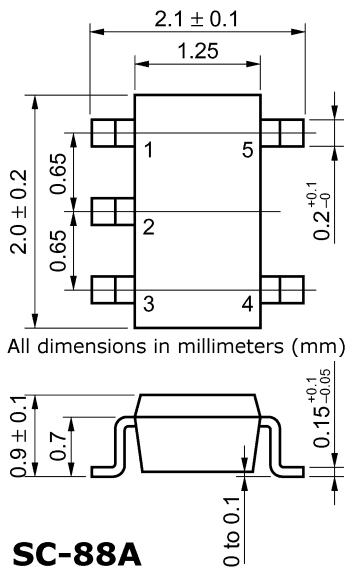

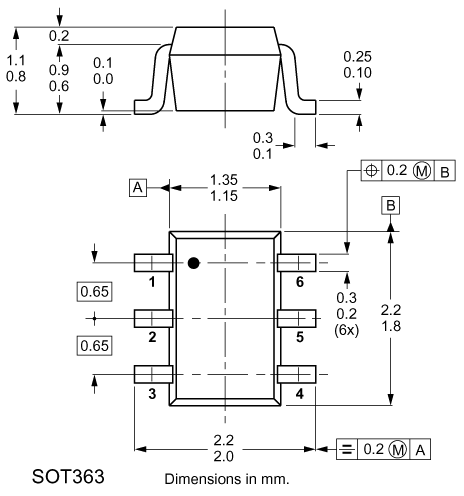

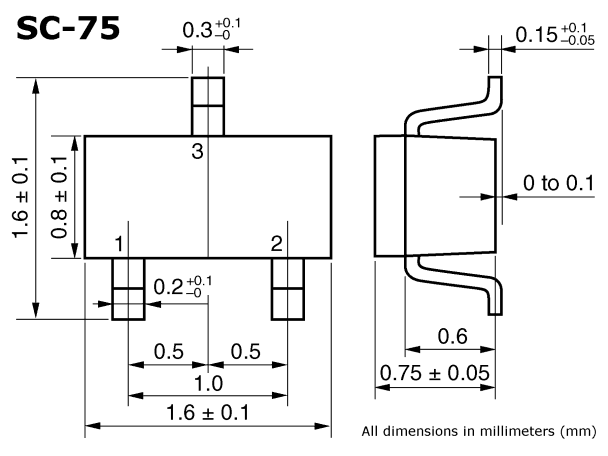

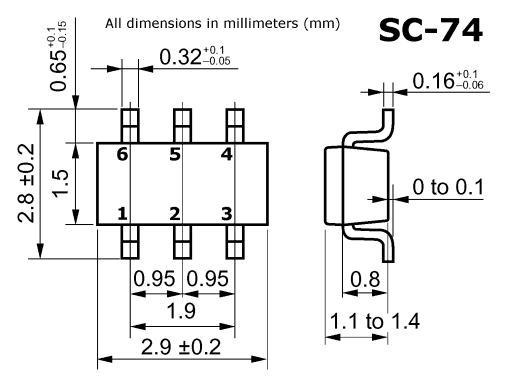

MO-203AA | SOT-353 | SC-88A | SC-70/5 | |||
MO-203AB | SOT-363 | SC-88 | SC-70/6 | |||
SC-70/8 | ||||||
SOT-416 | SC-75 SC-75A | SMPAK | ||||
SOT-457 | SC-74 | SC-59/6 TSOP-6 | ||||
(SOT-23/6) | SC-95 | (SC-59/6) | ||||
SOT-490 | SC-89 | TUSM | ||||

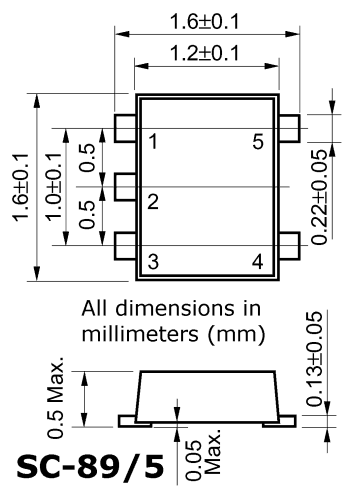

SC-89/5 | ||||||

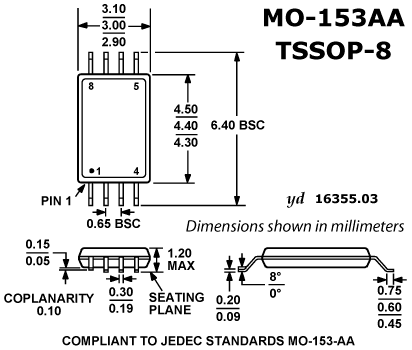

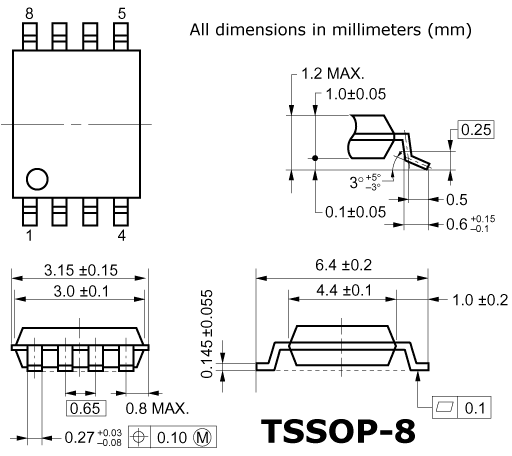

MO-153AA | SOT-505-1 | TSSOP-8 | ||||

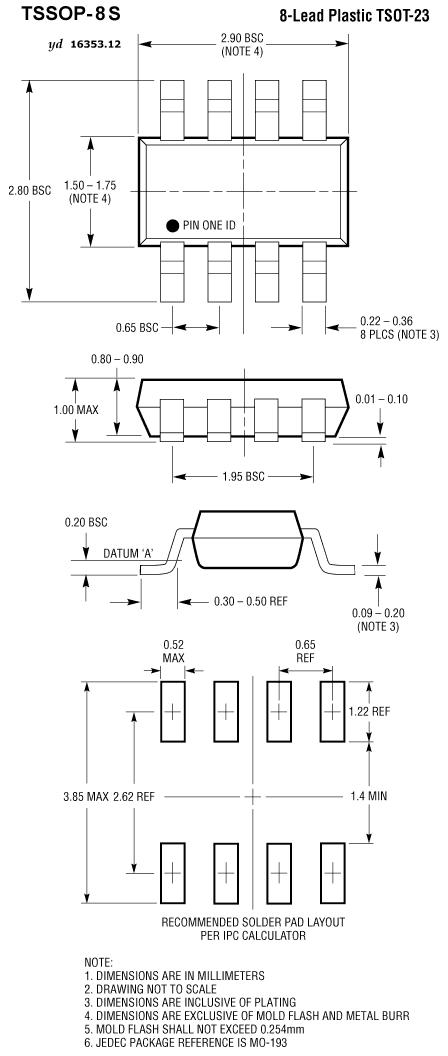

MO-193 | (TSOT-23/8) | TSSOP-8S | ||||
SOT-552-1 | TSSOP-10 | |||||

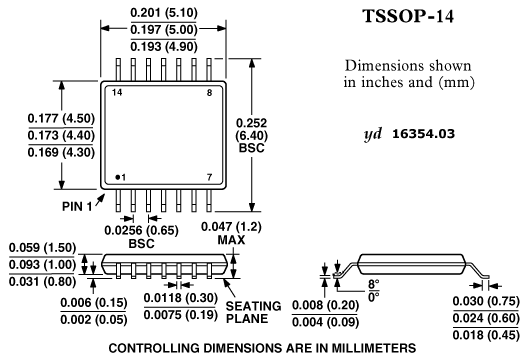

MO-153AB | TSSOP-14 | |||||

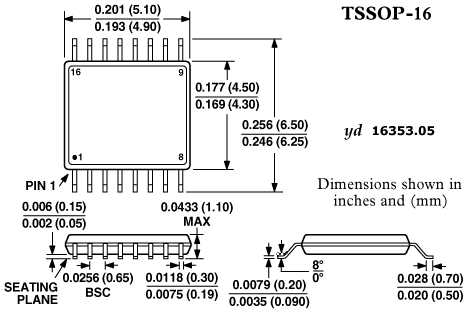

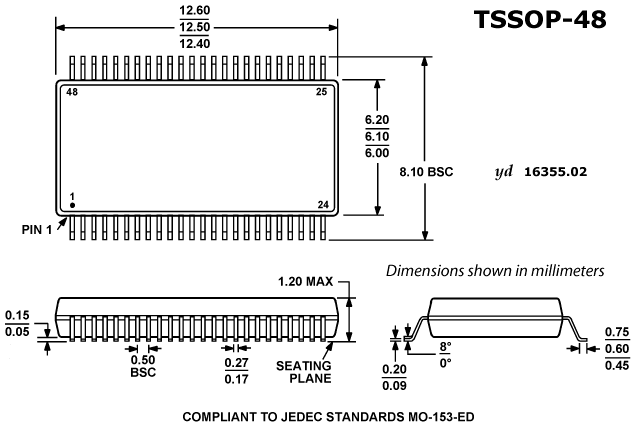

MO-153AB | TSSOP-16 | |||||
MO-153AC | TSSOP-20 | |||||
MO-153AD | TSSOP-24 | |||||
MO-153AE | TSSOP-28 | |||||
MO-153BD | TSSOP-38 | |||||
MO-153ED | TSSOP-48 | |||||

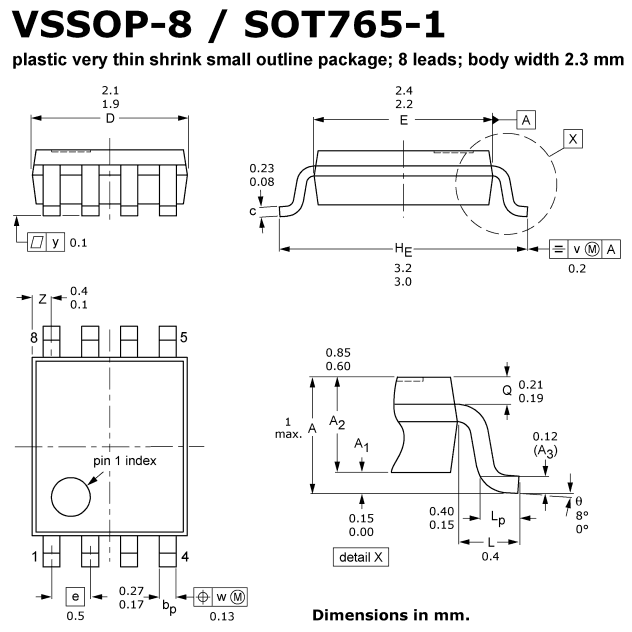

MO-187 | SOT-765-1 | VSSOP-8 | ||||
SOT-663 | ||||||
SOT-665 | EMT5 | |||||

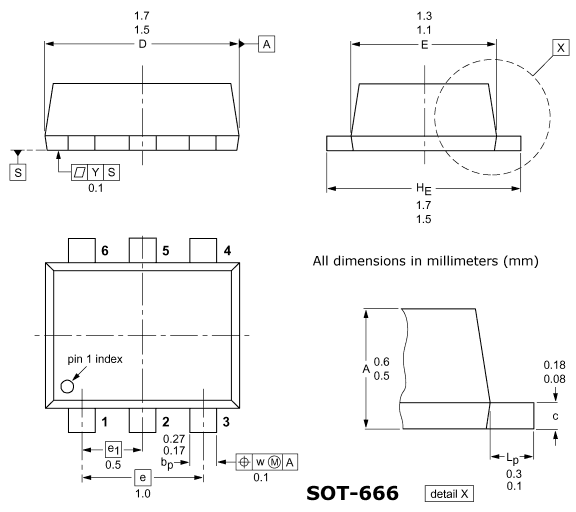

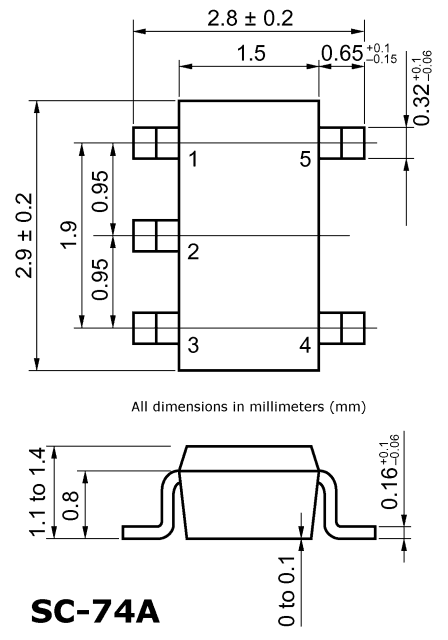

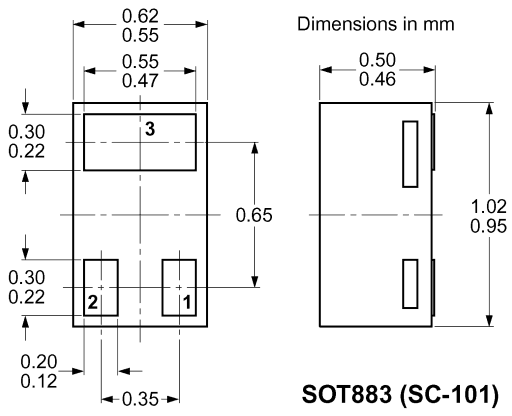

SOT-666 | EMT6 SMFPAK-6 | |||||
SOT-723 | VMT3 XSOF03 | |||||
SOT-753 | SC-74A | SC-59/5 | ||||
SOT-883 | SC-101 | |||||

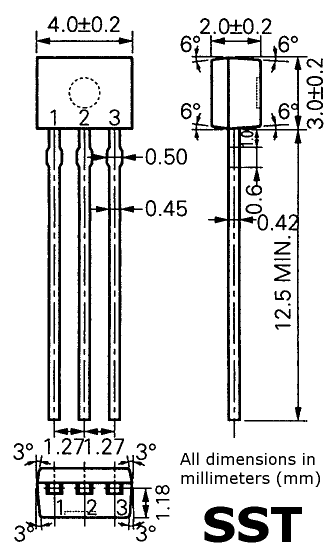

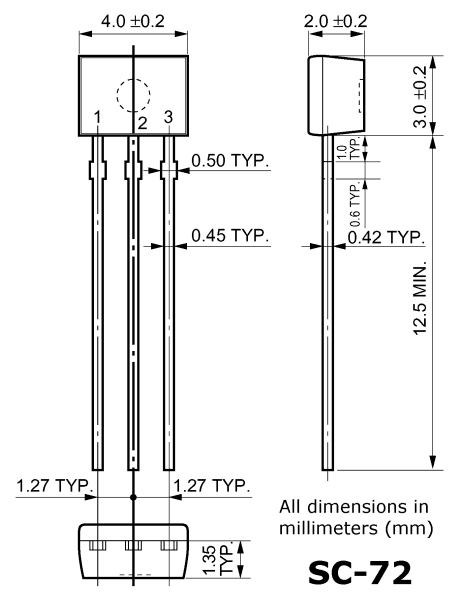

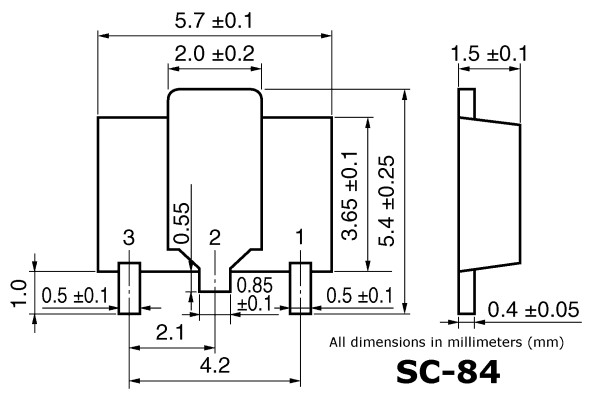

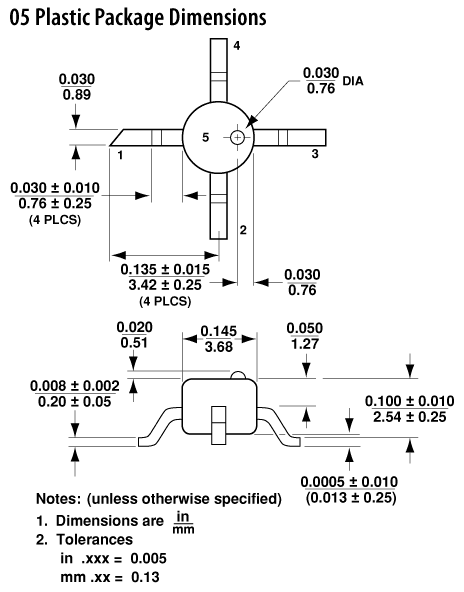

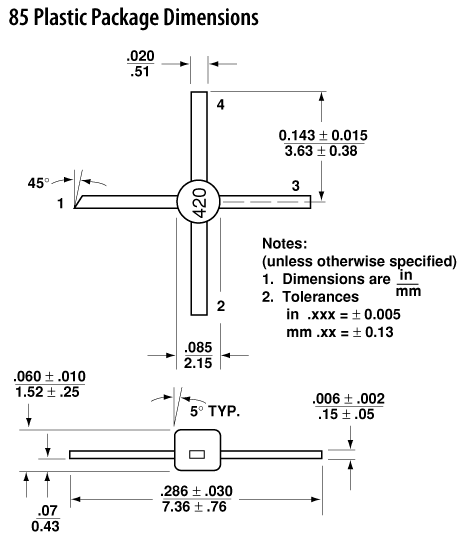

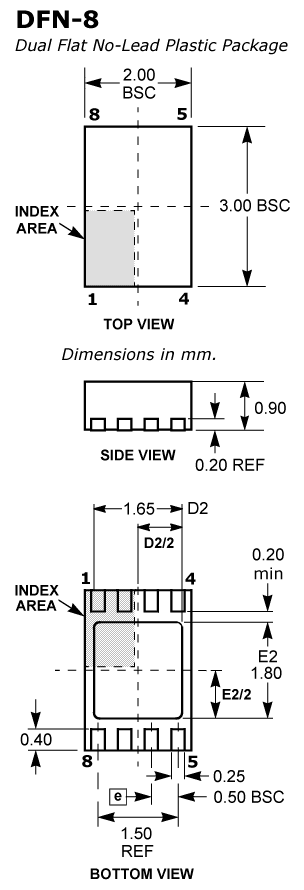

SC-72 | L3 E-Line SST SPAK |
|||||
SC-84 | MP-2 | |||||
05-P | ||||||
85-P | ||||||
86-P | ||||||
BGA-32 | ||||||
CB-145 | ||||||
DFN-6 | ||||||
DFN-8 | ||||||

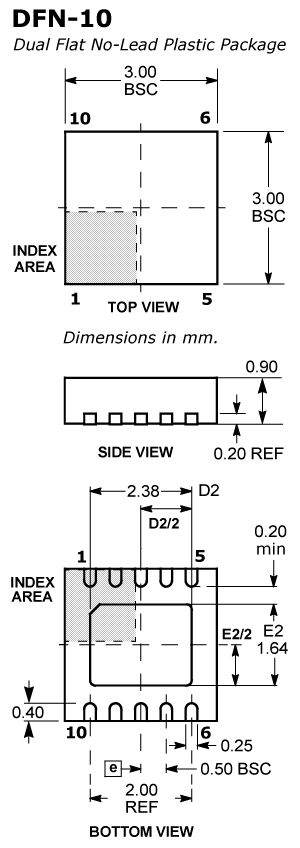

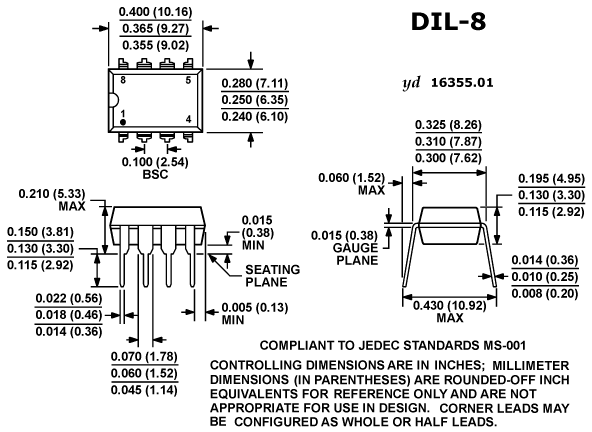

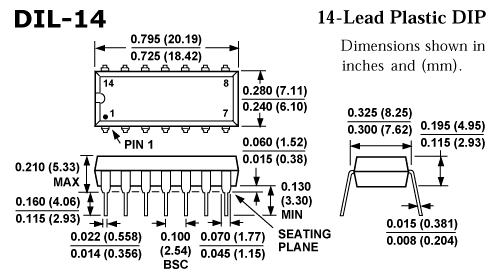

DFN-10 | ||||||
DFN-12 | ||||||
DFN-14 | ||||||
DFN-16 | ||||||
MS-001 MS-001BA | DIL-8 | |||||
MS-001 MS-001AA | DIL-14 | |||||
D14M20 | DIL-14M | |||||

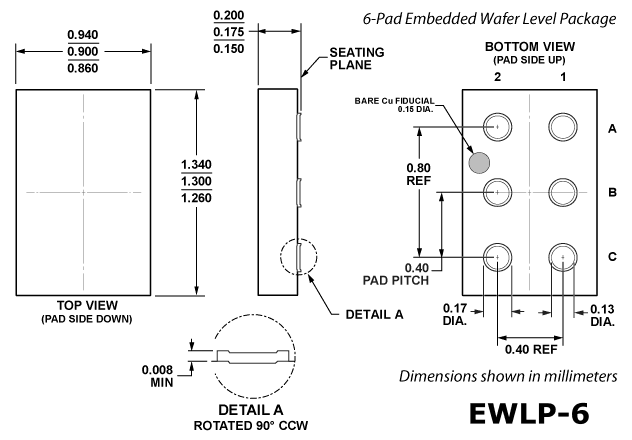

EWLP-6 | ||||||

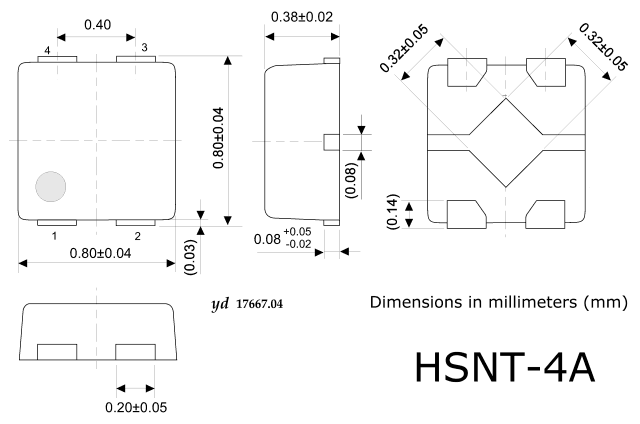

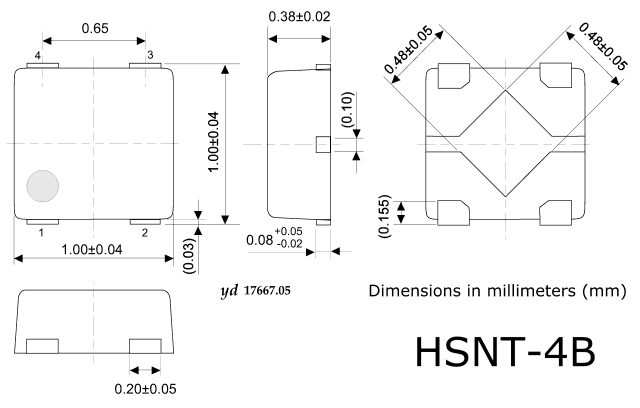

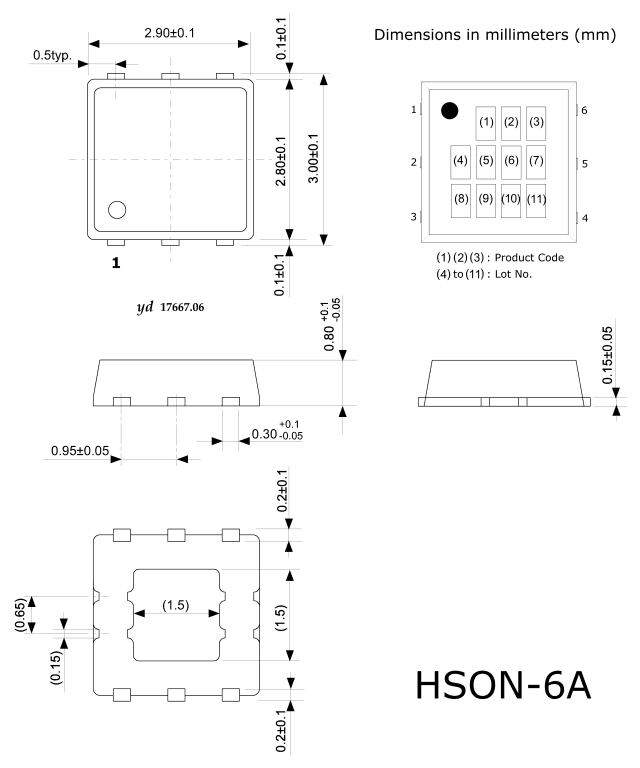

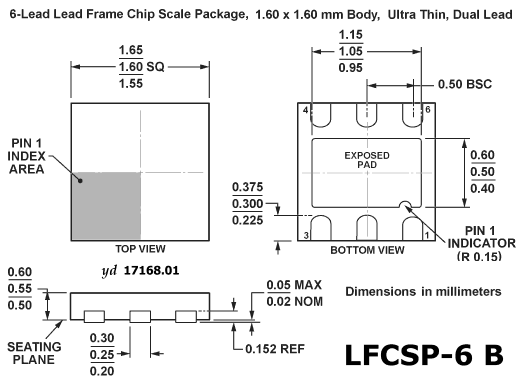

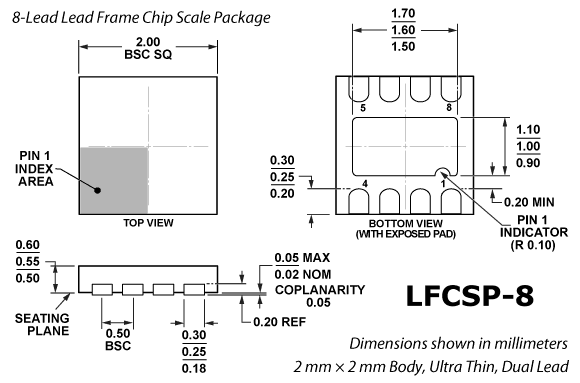

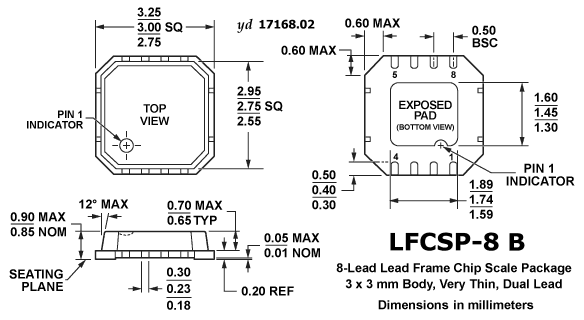

HSNT-4A | ||||||
HSNT-4B | ||||||
HSNT-6 | ||||||
HSNT-6A | ||||||
HSON-6A | ||||||
LFCSP-6 | ||||||
MO-229 | LFCSP-6A | |||||
LFCSP-6B | ||||||
LFCSP-8 | ||||||
LFCSP-8A | ||||||
LFCSP-8B | ||||||

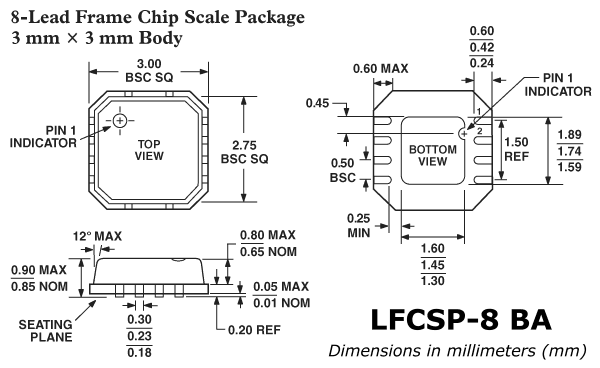

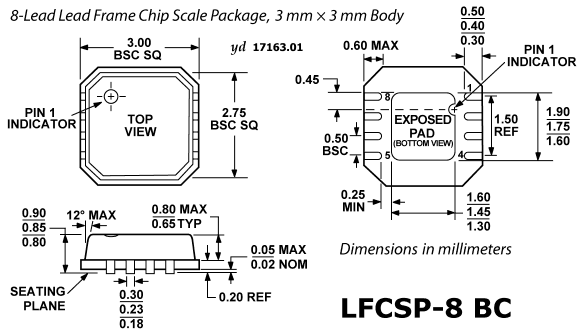

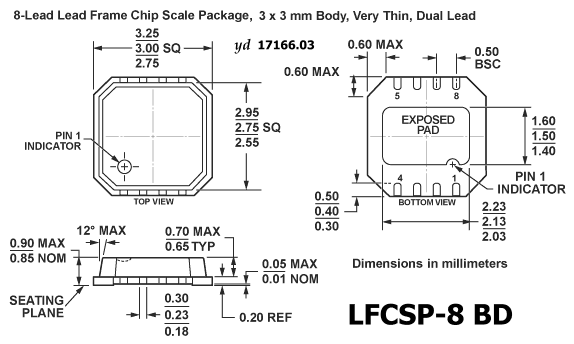

LFCSP-8BA | ||||||
LFCSP-8BB | ||||||
LFCSP-8BC | ||||||
LFCSP-8BD | ||||||
LFCSP-8C | ||||||

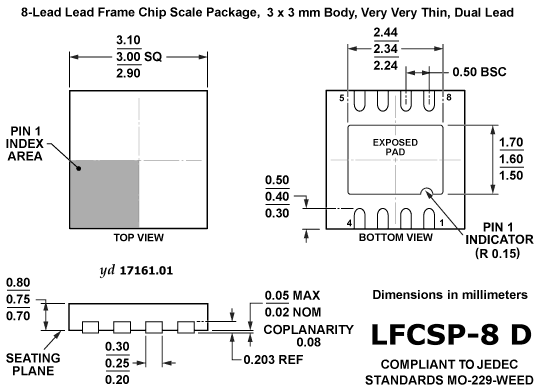

MO-229WEED | LFCSP-8D | |||||

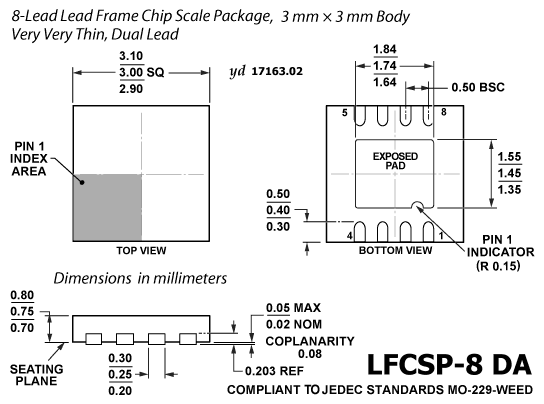

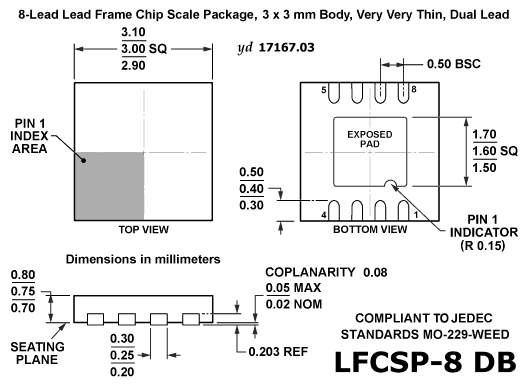

MO-229WEED | LFCSP-8DA | |||||
MO-229WEED | LFCSP-8DB | |||||

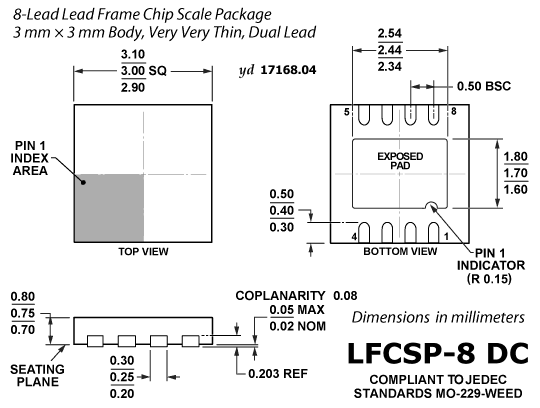

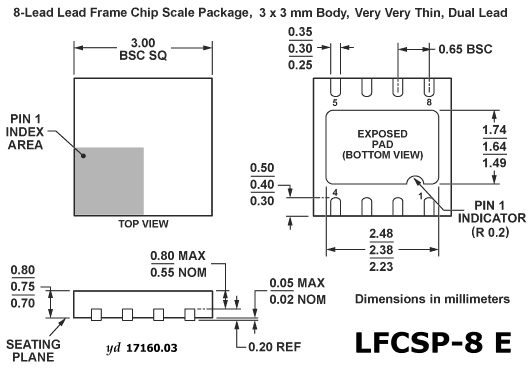

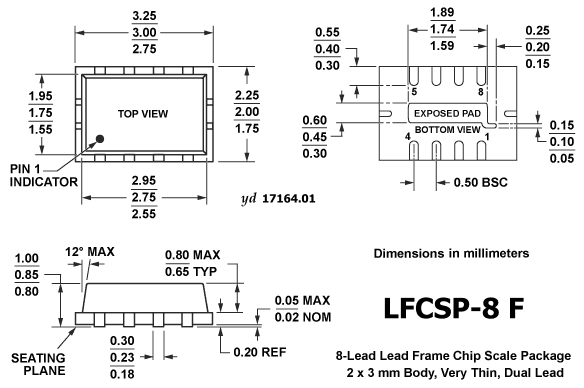

MO-229WEED | LFCSP-8DC | |||||
LFCSP-8E | ||||||
LFCSP-8F | ||||||
LFCSP-8G | ||||||

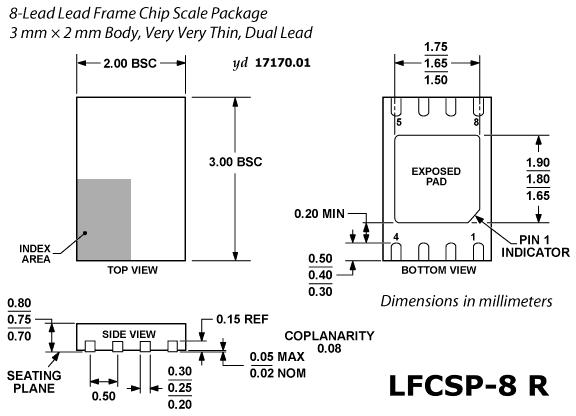

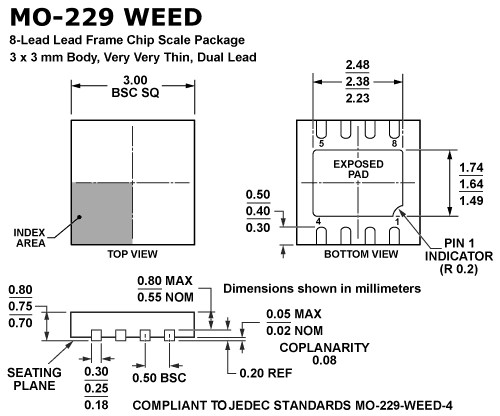

LFCSP-8R | ||||||
MO-229WEED-4 | (LFCSP-8) | |||||
LFCSP-10 | ||||||

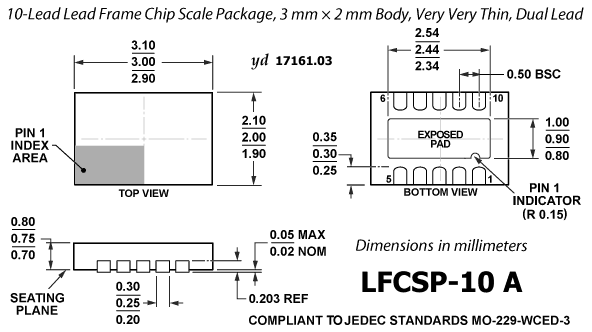

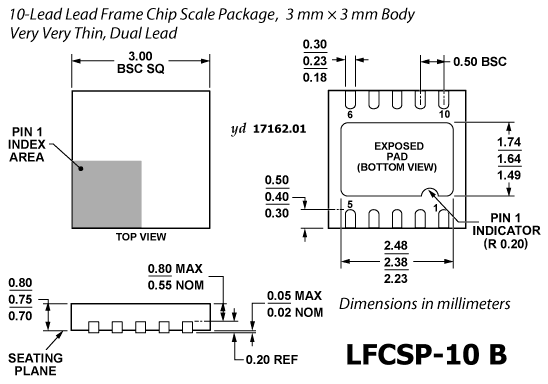

MO-229WCED-3 | LFCSP-10A | |||||
LFCSP-10B | ||||||

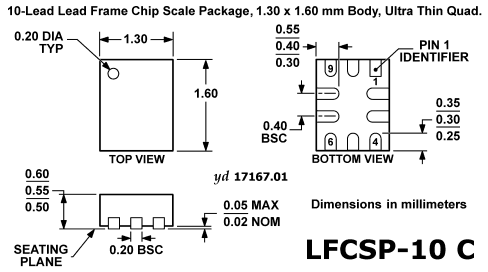

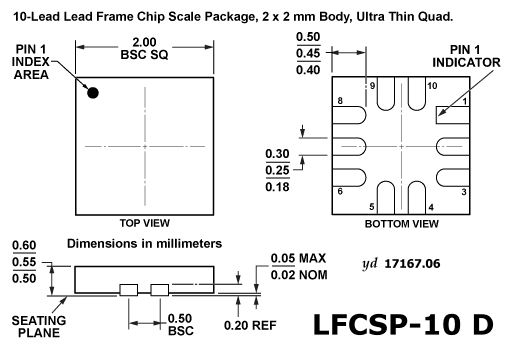

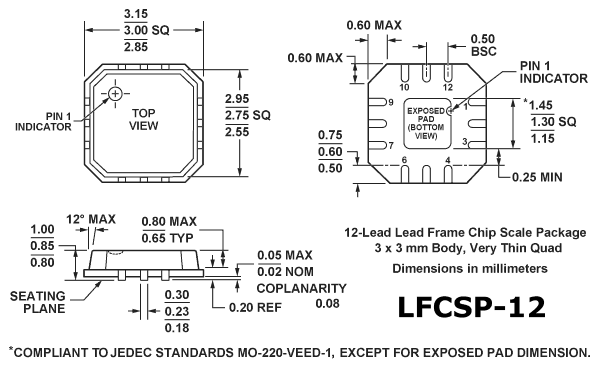

LFCSP-10C | ||||||
LFCSP-10D | ||||||
MO-220VEED-1 | LFCSP-12 | |||||
MO-220VEED-1 | LFCSP-12A | |||||

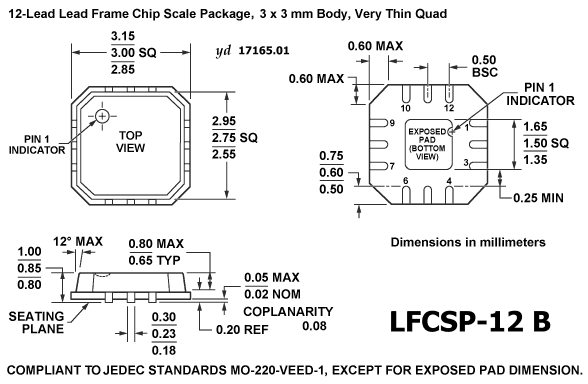

MO-220VEED-1 | LFCSP-12B | |||||

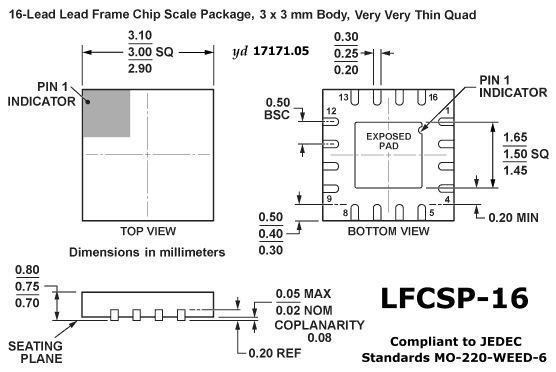

MO-220WEED-6 | LFCSP-16 | |||||
MO-220VEED-2 | LFCSP-16B | |||||

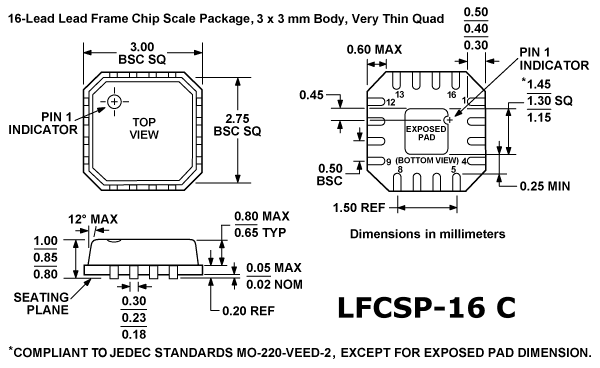

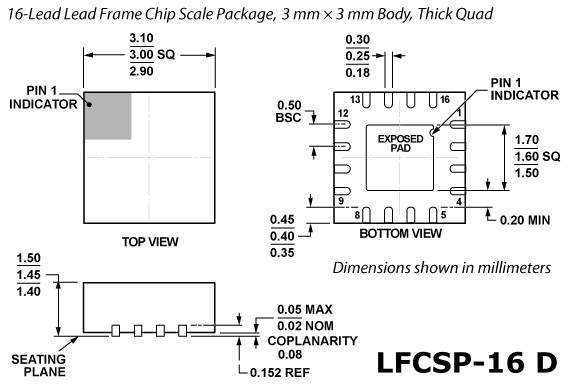

MO-220VEED-2 | LFCSP-16C | |||||
LFCSP-16D | ||||||

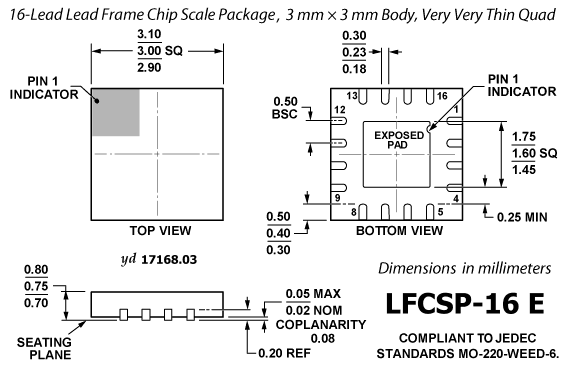

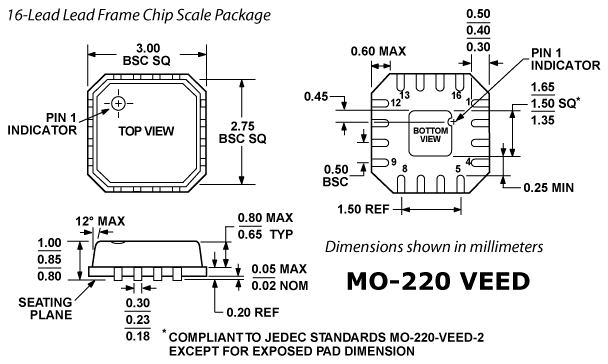

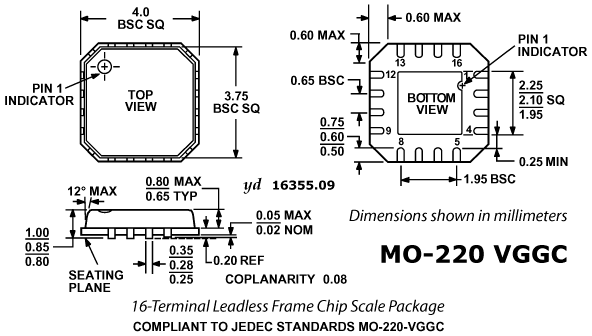

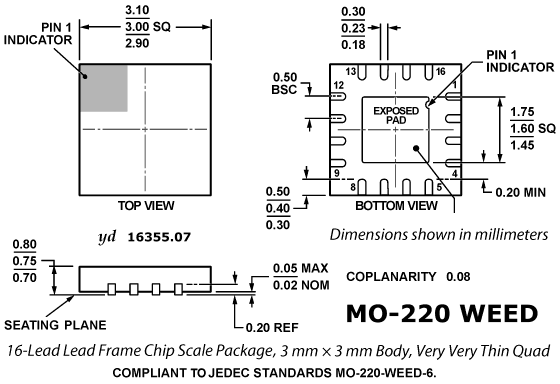

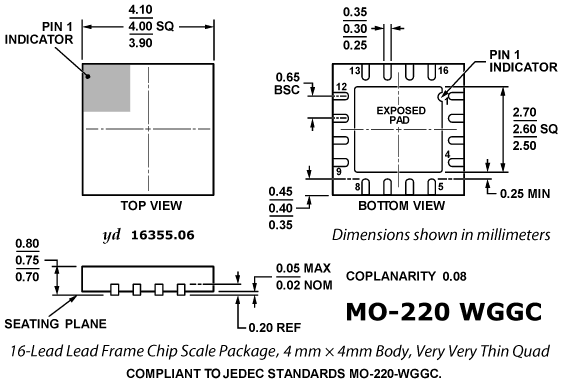

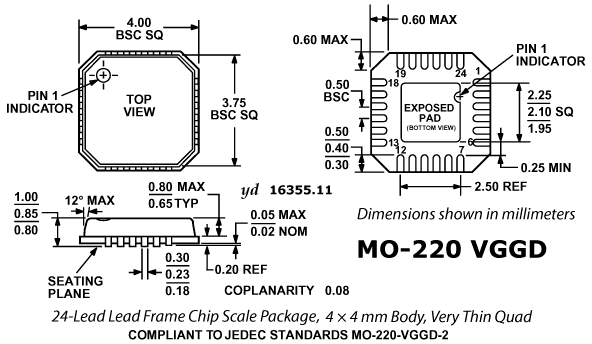

MO-220WEED-6 | LFCSP-16E | |||||
MO-220VEED-2 | (LFCSP-16) | |||||
MO-220VGGC | (LFCSP-16) | |||||
MO-220WEED-6 | (LFCSP-16) | |||||
MO-220WGGC | (LFCSP-16) | |||||
MO-220VGGD-2 | (LFCSP-24) | |||||

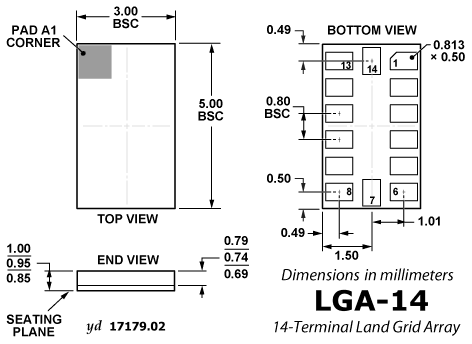

LGA-14 | ||||||

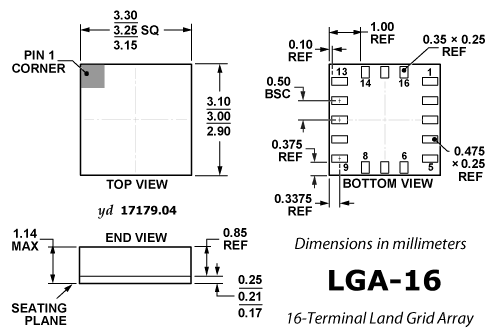

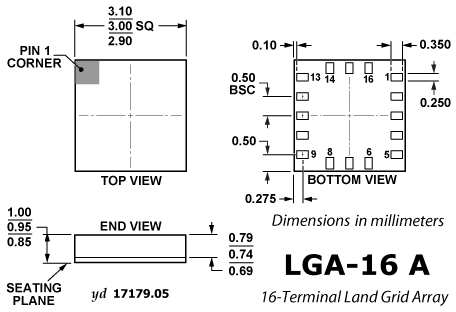

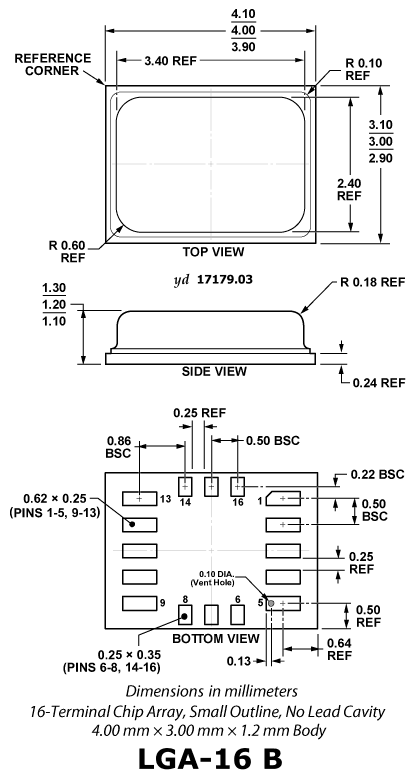

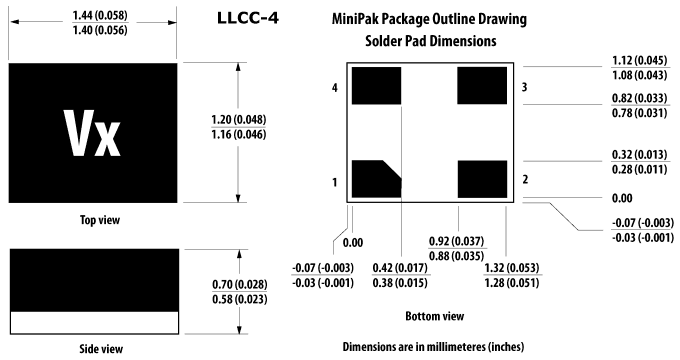

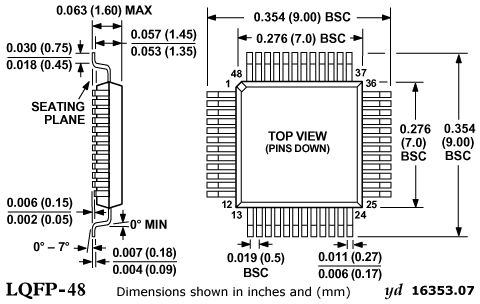

LGA-16 | ||||||
LGA-16A | ||||||
LGA-16B | ||||||
LGA-32 | ||||||
LGA-71 | ||||||
LGA-113 | ||||||
LGA-133 | ||||||
LLCC-4 | ||||||
MO-229 | LPCC-6 | |||||
MO-229 | LPCC-8 | |||||
MO-229 | LPCC-16 | |||||
LQFP-48 | ||||||

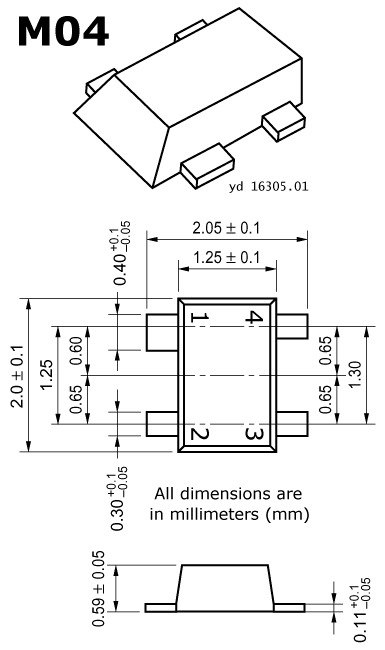

M04 | ||||||
MCPH3 | ||||||

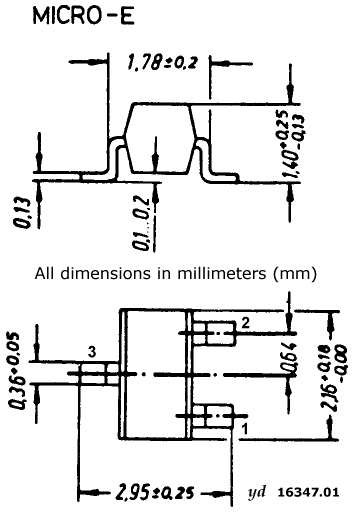

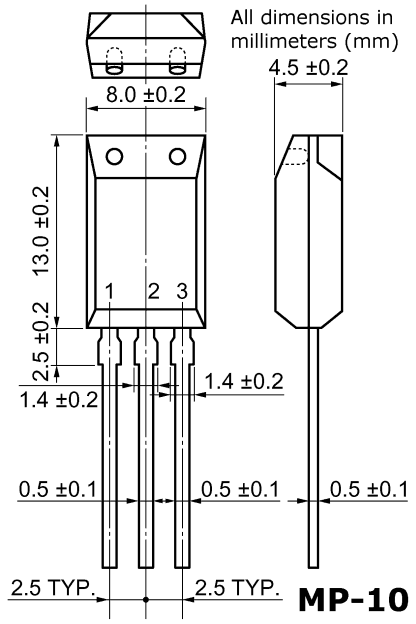

Micro-E | ||||||
MP-10 | ||||||
MO-187AA | MSOP-8 | |||||

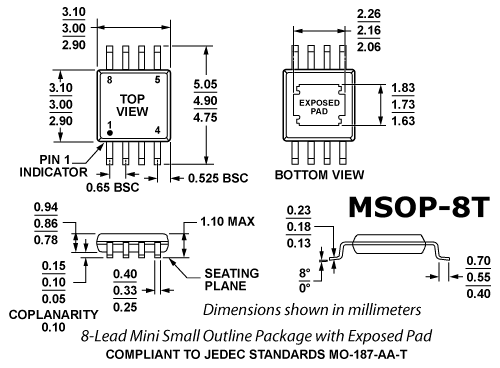

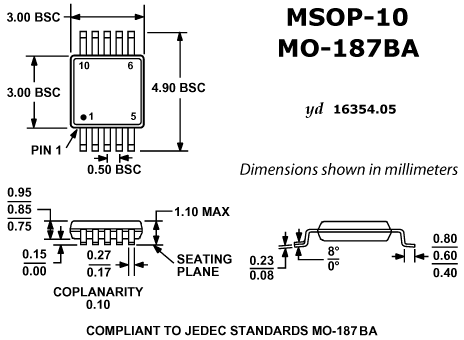

MO-187AA-T | MSOP-8T | |||||
MO-187BA | MSOP-10 | |||||

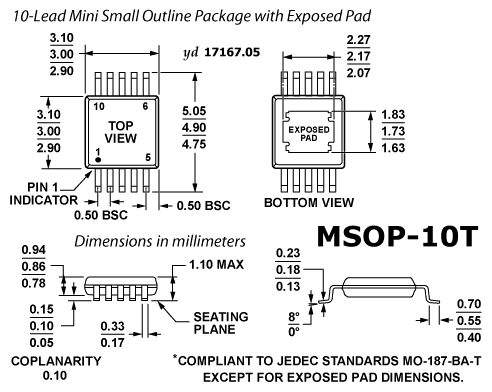

MO-187BA-T | MSOP-10T | |||||
MSOP-12 | ||||||
MSOP-16 | ||||||
MW-4 | ||||||

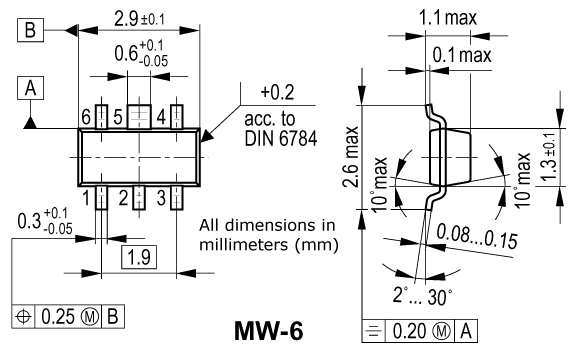

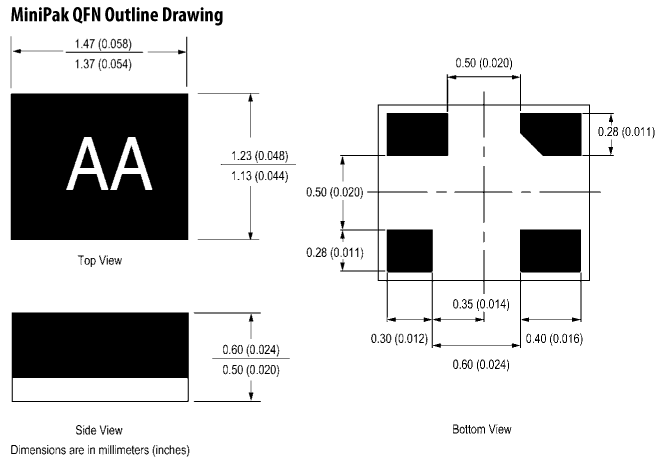

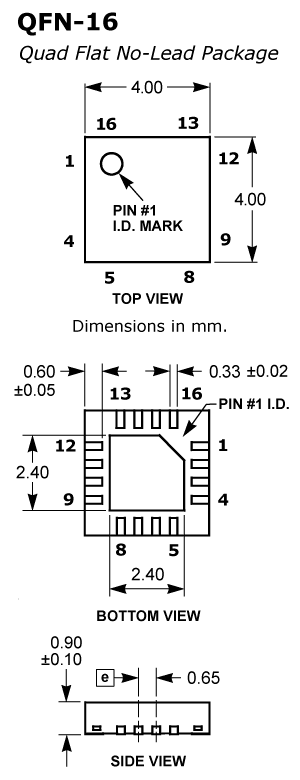

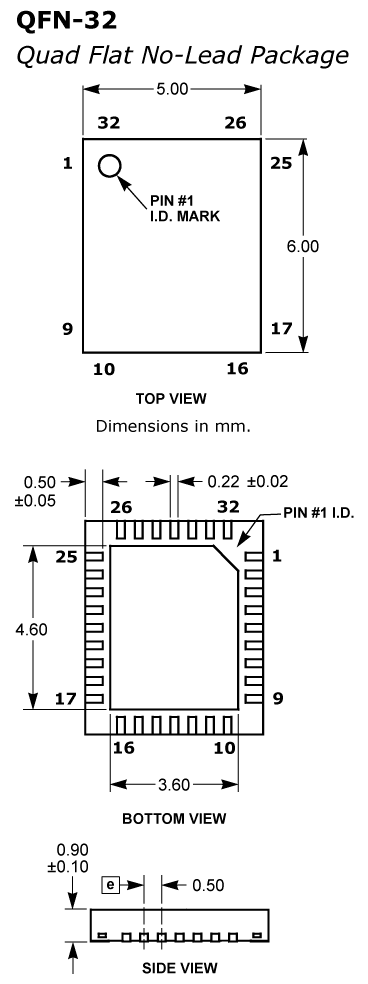

MW-6 | ||||||
PLP-8B | ||||||
QFN-4 | ||||||
QFN-8 | ||||||
QFN-12 | ||||||
QFN-16 | ||||||
QFN-20 | ||||||
QFN-24 | ||||||
QFN-28 | ||||||
QFN-32 | ||||||
QFN-36 | ||||||
QFN-38 | ||||||
QFN-40 | ||||||
QFN-44 | ||||||
QFN-48 | ||||||
QFN-52 | ||||||
MO-137AB | QSOP-16 | |||||
SCD-80 | ||||||
SCT-595 | ||||||

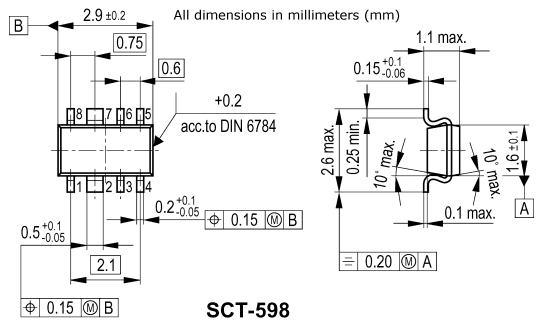

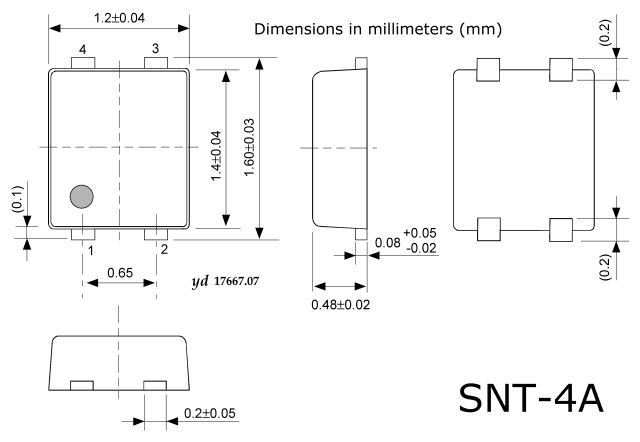

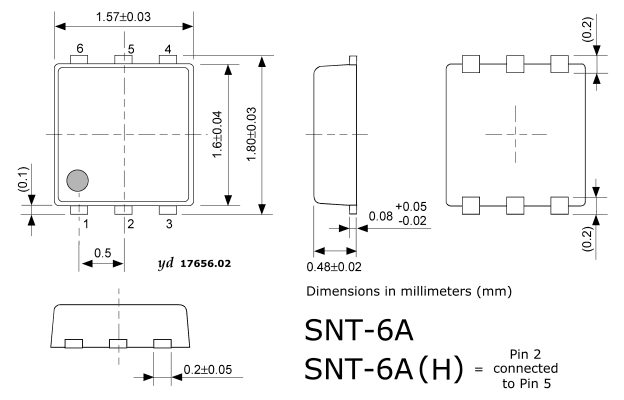

SCT-598 | ||||||
SNB-6B | ||||||
SNT-4A | ||||||
SNT-6A | ||||||

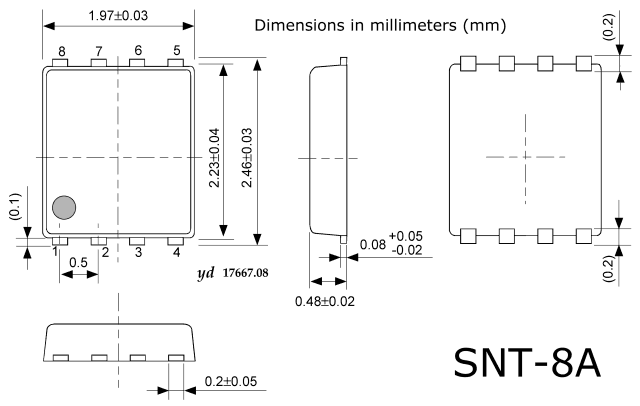

SNT-8A | ||||||

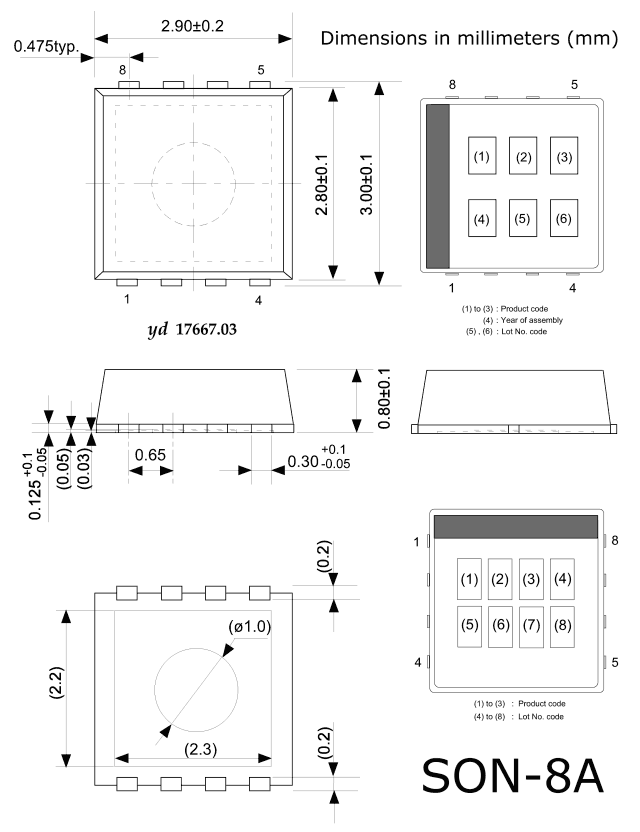

SON-8A | ||||||
SON-10B | ||||||
SP-8 | ||||||
SC-81 | SSFP-3 | |||||

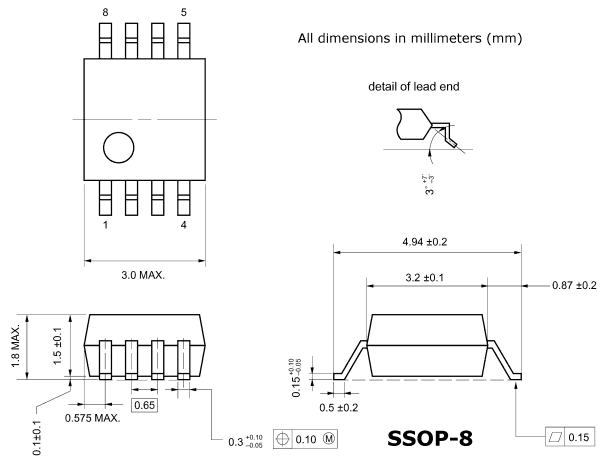

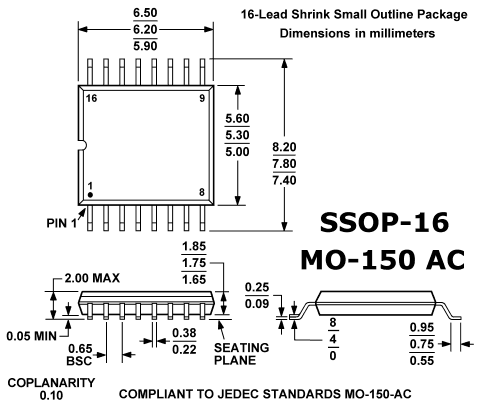

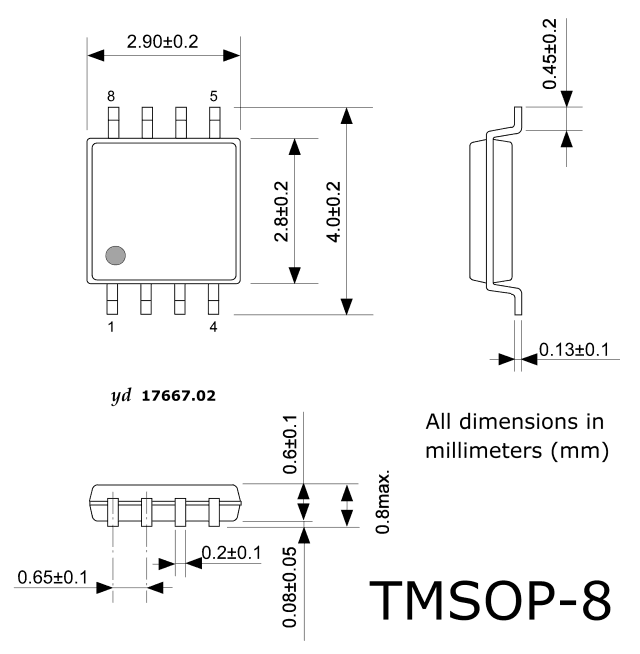

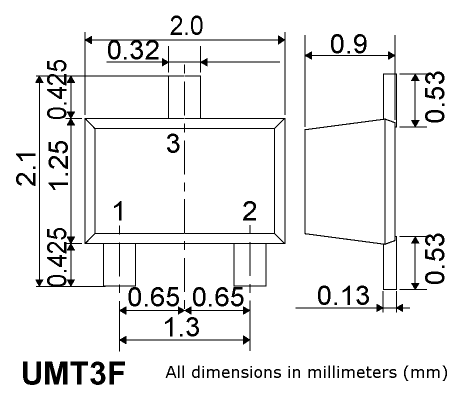

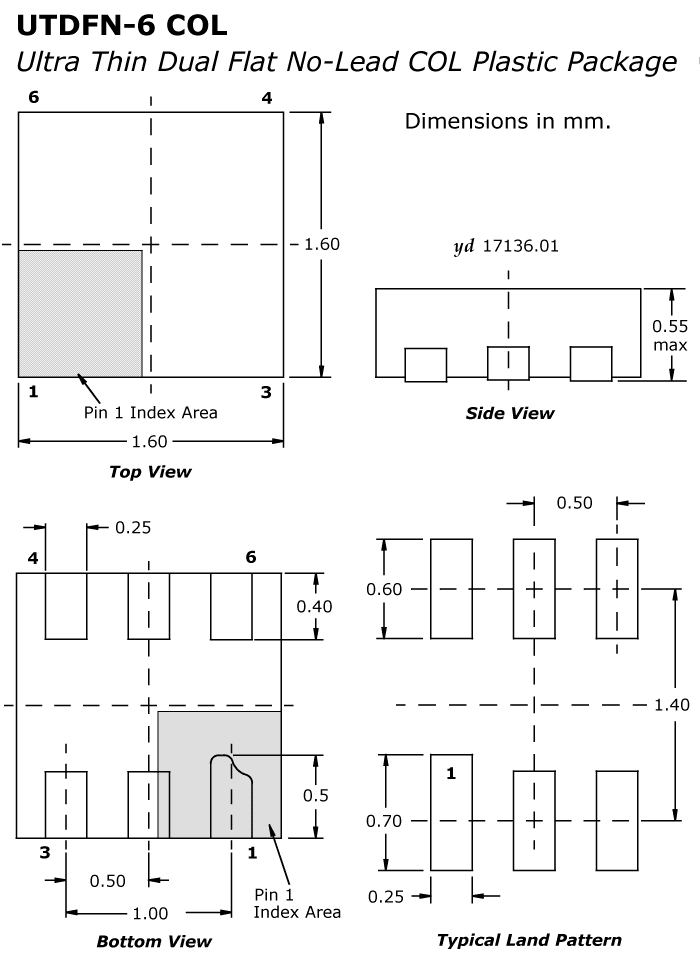

SSOP-8 | ||||||
MO-150AC | SSOP-16 | |||||
MO-150AE | SOT-339-1 | SSOP-20 | ||||
MO-150AG | SSOP-24 | |||||
MO-150AH | SSOP-28 | |||||
SSOP-36 | ||||||
TDFN-8 | ||||||
TMSOP-8 | ||||||
TQFN-8 | ||||||
TQFN10 | ||||||
TQFN12 | ||||||
TQFN14 | ||||||
TQFN16 | ||||||
TSFP-4 | ||||||
TSMT3 | ||||||
TUMT3 | ||||||
UCSP4 | ||||||
UCSP8 | ||||||
UCSP9 | ||||||
UCSP12 | ||||||
UMT3F | ||||||
MO-229 | UTDFN-6 | |||||
UTDFN-6 COL | ||||||
UTDFN-8 | ||||||
UTSLP-6 | ||||||
VMN3 | ||||||

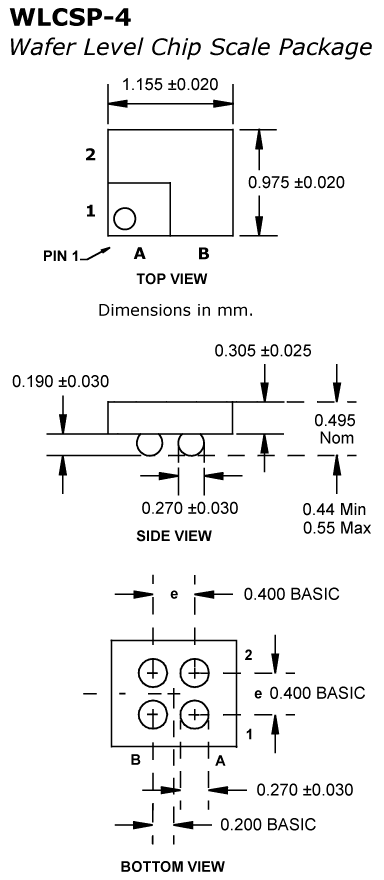

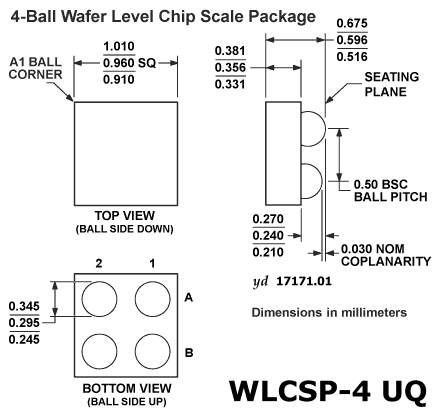

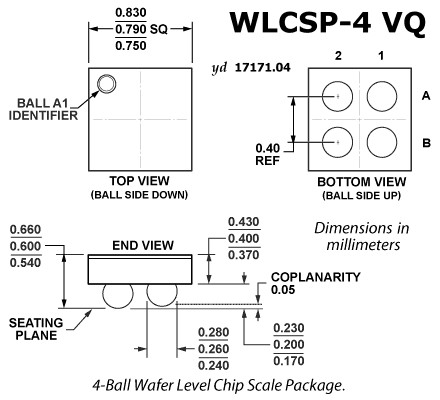

WLCSP-4 | ||||||
WLCSP-4QQ | ||||||
WLCSP-4RQ | ||||||
WLCSP-4SQ | ||||||
WLCSP-4TQ | ||||||
WLCSP-4TR | ||||||
WLCSP-4UQ | ||||||
WLCSP-4VQ | ||||||

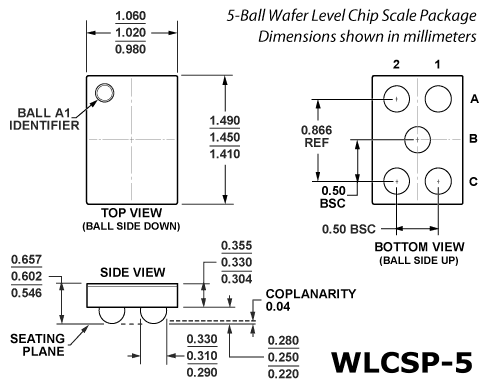

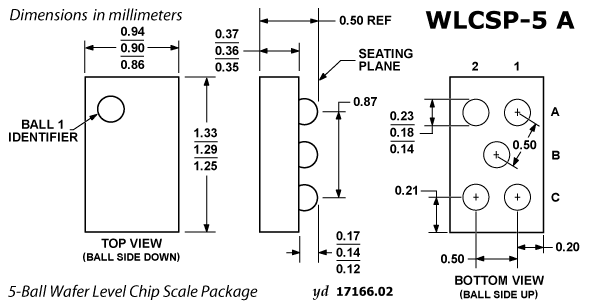

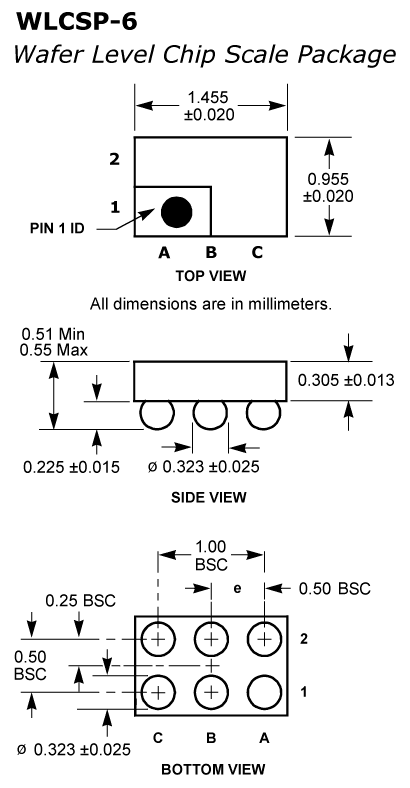

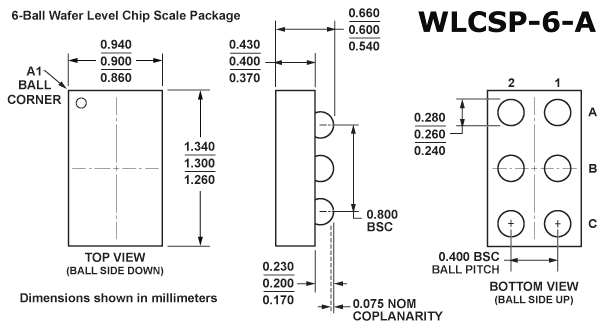

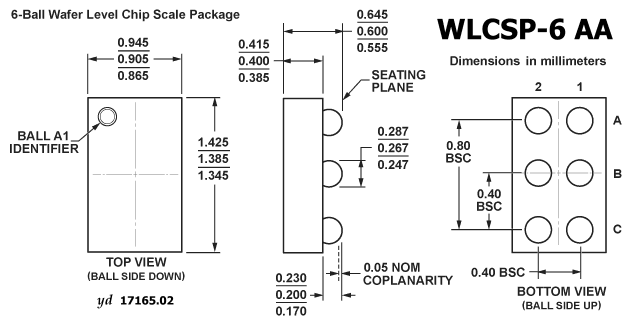

WLCSP-5 | ||||||
WLCSP-5A | ||||||
WLCSP-6 | ||||||
WLCSP-6A | ||||||
WLCSP-6AA | ||||||

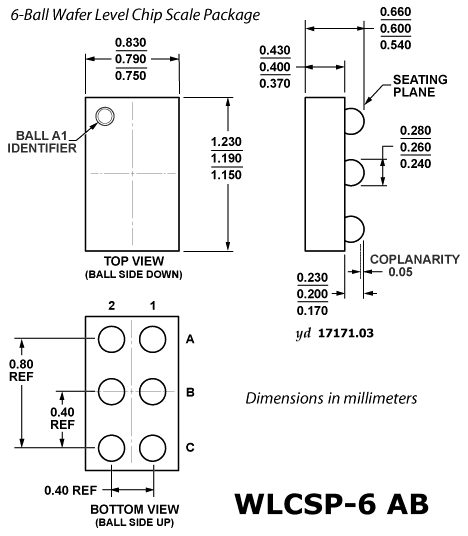

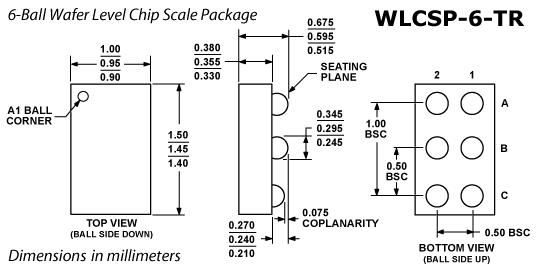

WLCSP-6AB | ||||||
WLCSP-6TR | ||||||

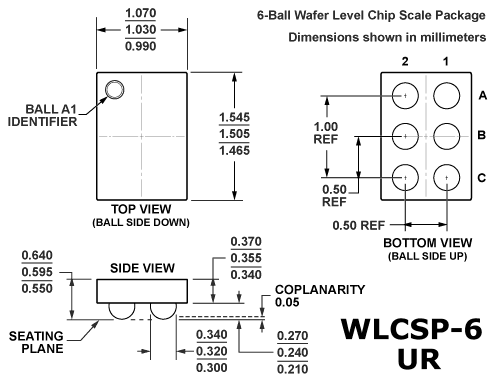

WLCSP-6UR | ||||||

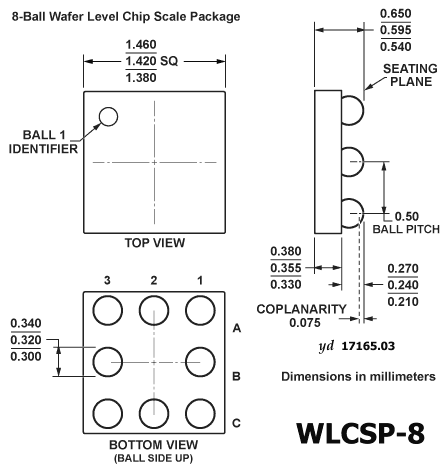

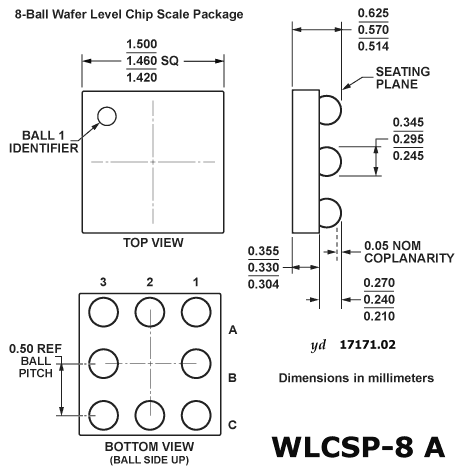

WLCSP-8 | ||||||
WLCSP-8A | ||||||

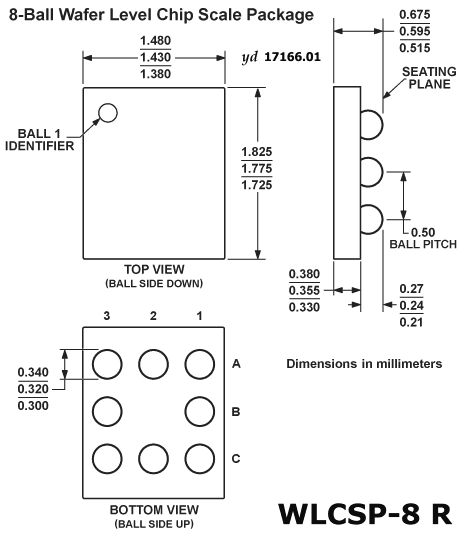

WLCSP-8R | ||||||
WLCSP-9 | ||||||

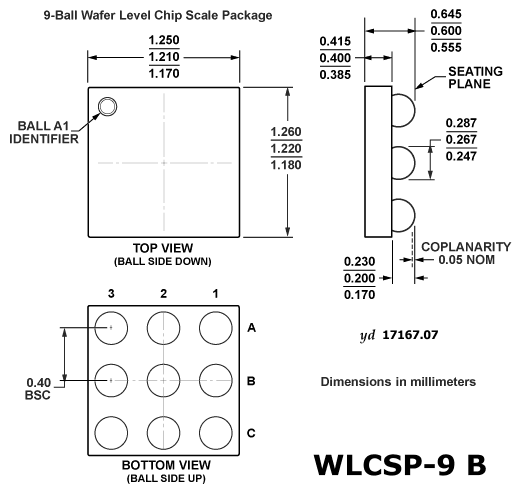

WLCSP-9B | ||||||

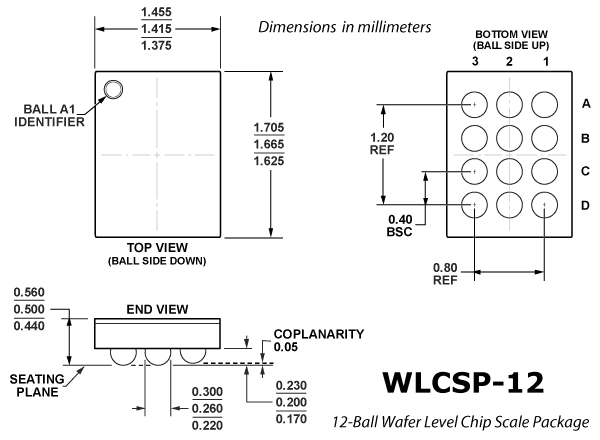

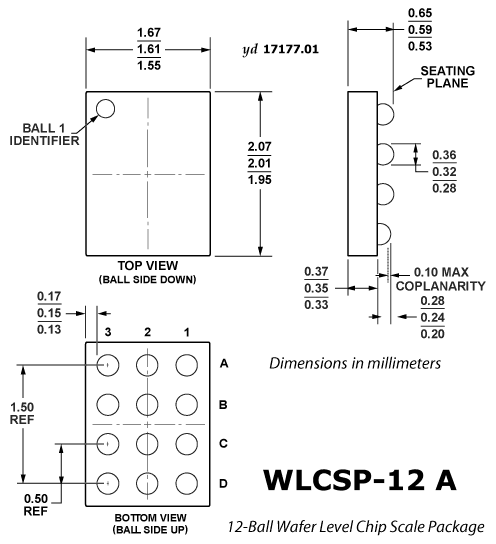

WLCSP-12 | ||||||
WLCSP-12A | ||||||

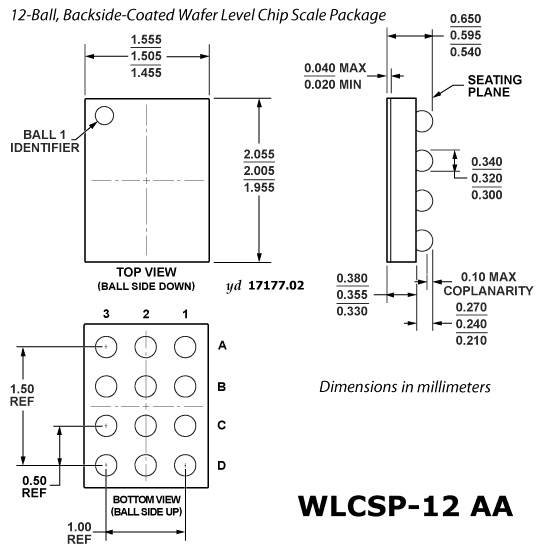

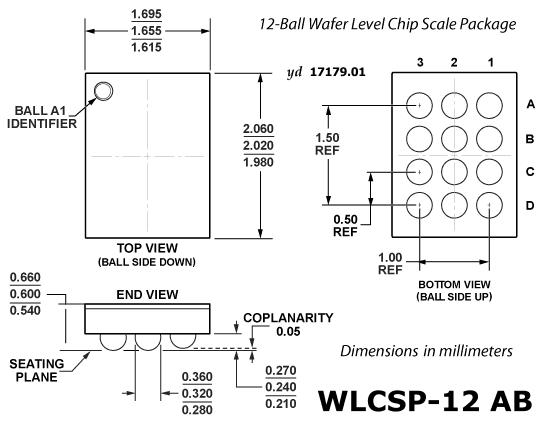

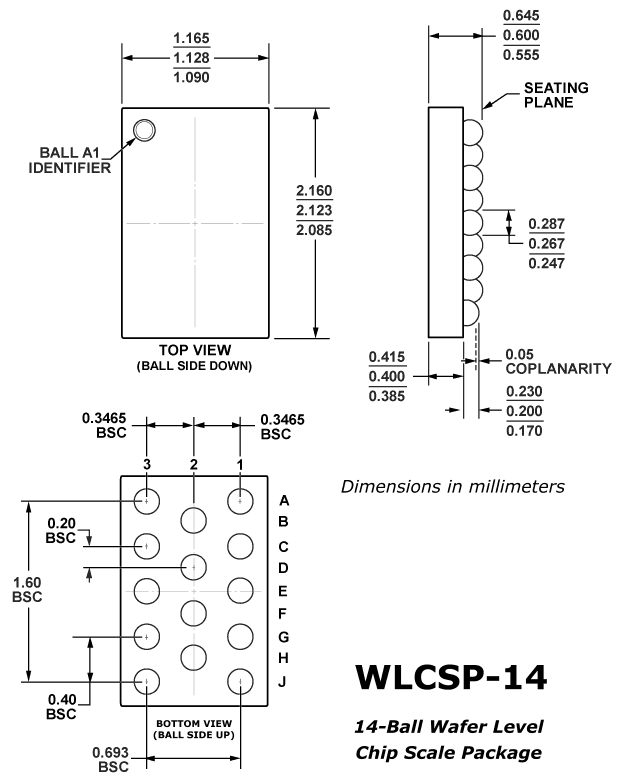

WLCSP-12AA | ||||||
WLCSP-12AB | ||||||
WLCSP-14 | ||||||
WLCSP-14B | ||||||

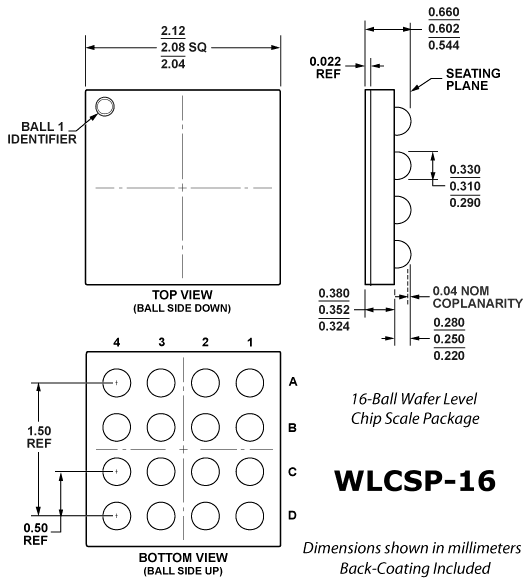

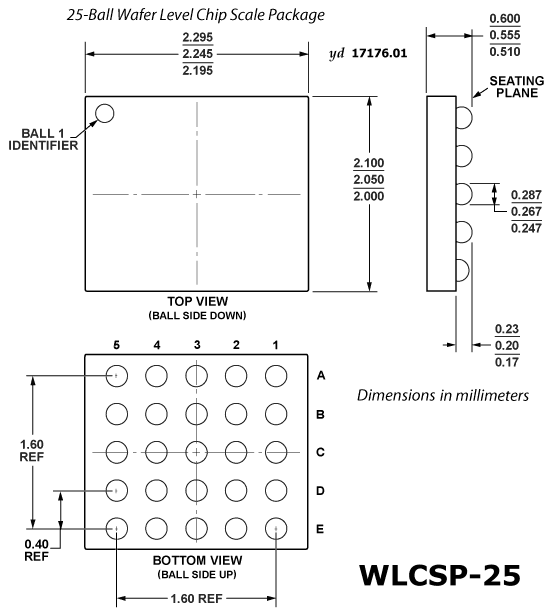

WLCSP-16 | ||||||
WLCSP-25 | ||||||

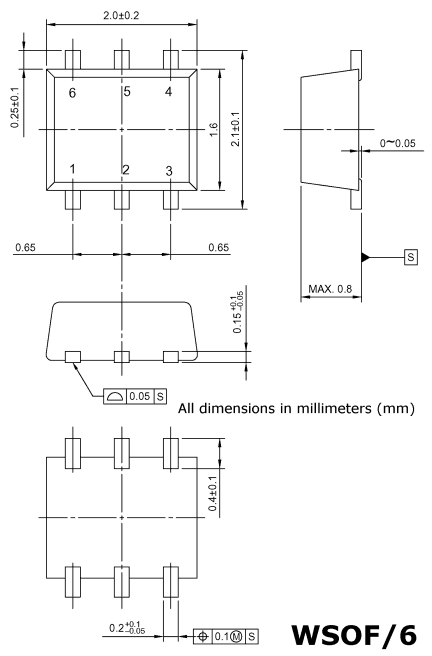

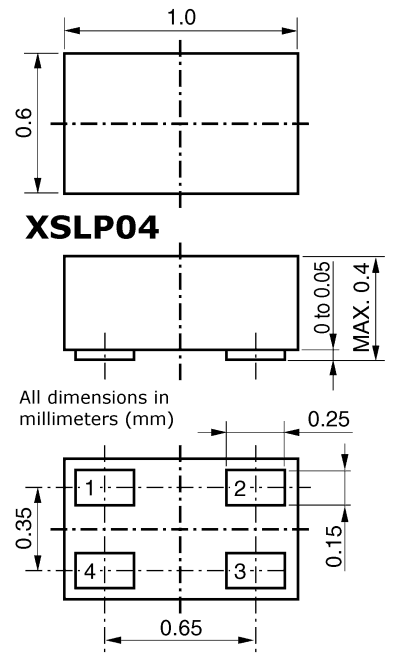

WSOF/6 | ||||||
XSLP04 | ||||||

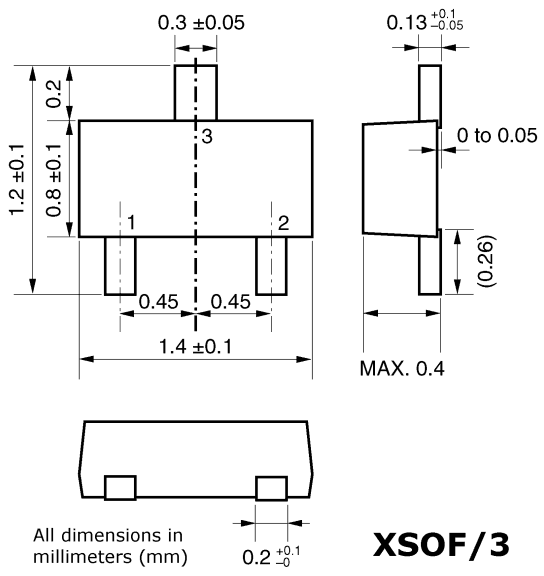

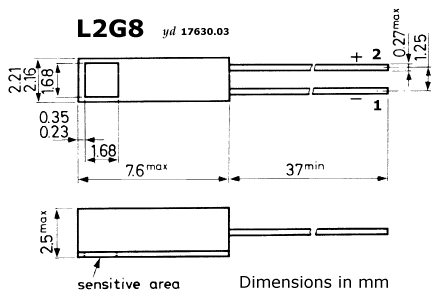

(SC-81) | MFPAK XSOF/3 | |||||
D2B1 | ||||||
D2B2 | ||||||
D2B4 | ||||||
L2F5 | ||||||
L2G8 | ||||||
L3J16 | ||||||
L3K17 | (TOP-66) | Case 199 | ||||
L3Z2 | U-32 |
A.7.6 |
Chips ohne Gehäuse Unpackaged Chips |

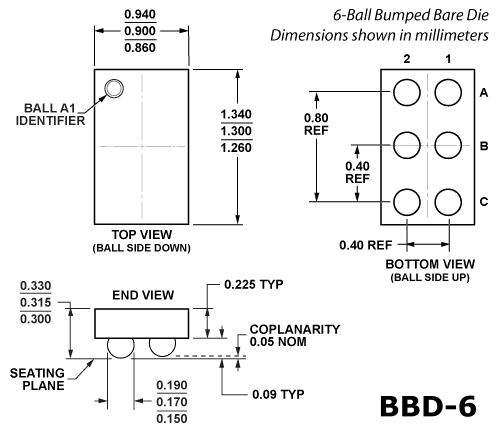

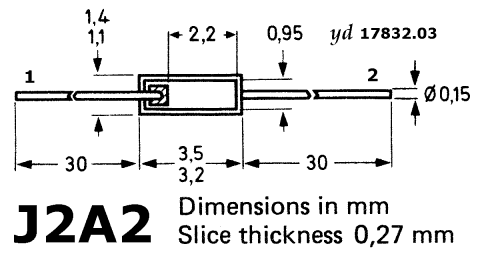

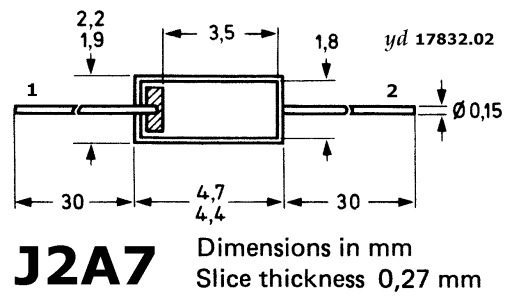

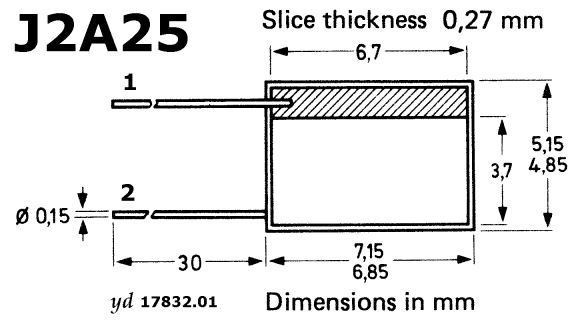

Bild | kyte | JEDEC - Old | ProElectron | DIN | JEDEC - New | Spezial | |
---|---|---|---|---|---|---|---|
BBD-6 | |||||||
J2A2 | |||||||
J2A7 | |||||||
J2A25 | |||||||
J2A32 |
