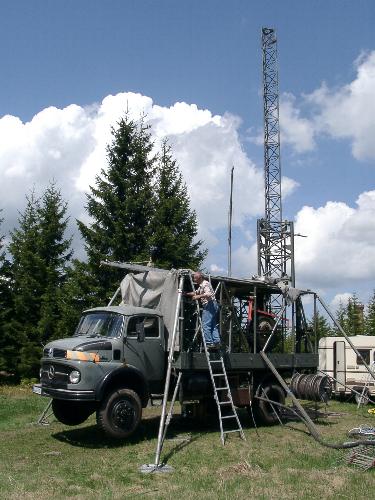

Das “Schmuckstück” der Contestgruppe DK0OX ist zweifels ohne ein Mobiler Antennenmast der Firma Hein & Lehmann aus Düsseldorf. Mit einer maximalen Masthöhe von 40m über Grund ohne Drehrohr gelingt es auch im Nordschwarzwald die Antennen über die Baüme zu bringen! Je nach Anzahl und Größe der Antennen wurden schon Drehrohre mit einer Länge von ca. 15m verwendet. Der Mast kann sowohl am Fahrzeug selber (3 Mal) oder außerhalb abgespannt werden.

Technische Details

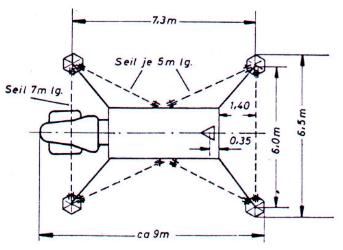

Abstände der Haupststützen

Kleiner Überblick, Masthöhe - Elemente

Für den Aufbau des Mastes sind mindestens 3 eingewiesene Leute nötig. Mit Hilfe von 4 hydraulischen Stützen wird das Fahrzeug in´s Wasser gestellt. Die 4 Hauptstützen werden von Hand ausgezogen. Dann steht der LKW auf “langen Beinen” und die Räder sind frei vom Boden. (Einfacher kann man alle 4 Räder nicht wechseln...) Ein senkrechter Aufbau des Mastes hat den Vorteil, daß er nur soweit ausgefahren werden muß, um die Antennenanlage zu montieren und zu testen.

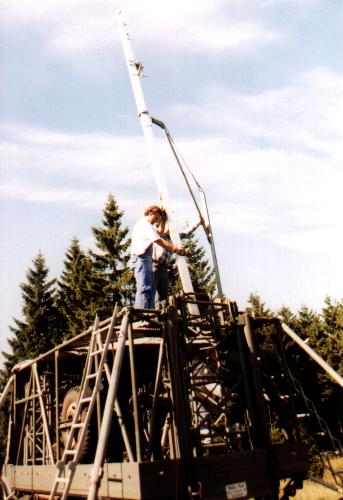

Der ganze Mast besteht aus 23 Einzelelemente (Normalschuß, 1,65m - 51 Kg) und einem Kopfstück (Spitzenschuß, 2,32m - 74 Kg) Mit Hilfe eines Hydraulischen Hubtisch werden die einzelnen Elemente Schuß für Schuß durch ein Führungsgerüst nach oben geschoben und dabei durch spezielle Führungsschienen automatisch miteinander verschraubt und verriegelt. Wird der Hubtisch dann abgesenkt, hängt der ganze Mast im Führungsgerüst. Es wird dann der nächste Schuß auf den Hubtisch gestellt. So wird der Mast immer um 1,65m höher.
