当前位置：首页>我的DIY作品>H-T1 便携式全模十米机DIY项目(正在进行中) 最近更新：2010-5-21

http://blog.sina.com.cn/s/blog_66ed4e460100irjf.html

此博客为方便更新用，也方便大家交流。

写在前面：

*目前定义的H-T1，主要面向使用过FM单模十米机，对十米传播有一定的了解，喜欢使用进阶机器的爱好者。
*H-T1电路是经过反复实验，本着严谨的DIY态度来研制，满足业余使用，并在某些方面优于一般成品CB机器。
*H-T1将在省电、灵敏度和可移动等方面进行探索。考虑提供给有一定DIY能力的无线电爱好者自行组装调试。

Q&A 关于H-T1的问答集

Q:H-T1能工作在其它频率吗？
A:H-T1是单段设计，旨在提高性能和降低功耗。通过改用不同的中周和部分LC，在PCB不变的情况下，可以工作在20、15、10、6、2米段。

Q:同步推出20米机吗？
A:有预留，先试10米机，20米放在后面试。10套板试验顺序为:10米、6米、20米、2米各2套,余下二套机动。

Q:H-T1进度能快些吗？
A:H-T1是业余设计，并且按：实际电路－测试指标－改进验证－画原理图－画PCB图的流程来做的。所以进度会比较慢，请大家谅解。

Q:H-T1相对于FB-125有什么变化？
A:FB-125是十年多前的作品，由于采用比较好的接收前级，所以同样条件比CB机接收好一个档次。现在的H-T1沿用FB-125的前级，并改进了中
频电路，采用双晶体滤波器和东芝中频解调IC TA31136FN，选择性和抗干扰能力优于FB-125，同时也有很强的基带电路，提供带AGC的MIC
放大电路和话音压缩扩展电路。FB-125受当时工艺和我个人水平的限制，制作工艺一般。而目前的H-T1和FB-125不同，是因为我现在不在对讲
机行业，不用赶时间出产品，可以花时间来细细设计。如果说FB-125是做出来的，那么H-T1可以说是雕出来的。

Q:H-T1会有外壳吗？
A:考虑做个与电性能匹配的外壳，体积比FT-817略大，并有内置足够连续守候2天或间断收发工作10小时的锂电池舱。

Q:安装调试H-T1大概需要什么仪器呢？
A:要调好机器最少要有100MHz示波器、1kHz～1GHz频率计，当然如果有1～200MHz信号源更好。

Q:要是只有一个万用表，有希望把H-T1调装好吗？正常工作？
A:工作正常没太大问题，但指标要调好尽量借助仪器。

Q:我没什么焊接经验，也没什么仪器的，要是自己焊贴片还有点悬。还有大概价格会在啥区间呢？和ALAN9001比如何？这个也是多模10米。
A:组装问题回答同上，要有好些的性能，需借助一些简单仪器。ALAN9001我没有用过，不好直接比。因为设计理念不同，9001是为大规模生产设计的，从ODM利润最大化看，器件用的比较一般（合理）。9001的灵敏度、频率稳定性、功耗等会比H-T1差些。H-T1从高放到解调一路到底都是场效应管，晶体和晶体滤波器都用进口一线品牌，并采用节能设计。相信这些做法工厂是没办法做到的（或者说9001这个价位的CB机不能做到）。关于价格，等前十台机器做出来才能统计。H-T1没有针对什么机型或想超越什么机型，是十多年收集国内HAM的需求，按我自己的能力，参考很多成品机的电路，并加入一些自己的创意，尽力去DIY研发的，希望得到大家的喜欢，用过后说“超值”就很开心了，VY73！

Q:机器的温度稳定性如何？
A:机器温度性能预计会优于IC-735、TS-440这样的短波机，也会优于CB机一个大级别，目前从器件的选型把关，H-T1采用进口原装TCXO晶振：频率稳定度±2ppm (-10°C～50°C),和频率有关的晶体和边带滤波器，都采用进口工业级的晶体。
整机频率±100Hz（@25°C），开机稳定时间10分钟，误差优于50Hz。
操作温度 (-20°C～60°C) ，边缘的低温和高温有可能需要稍微调一下频率（200Hz以内），
机内带有ADC温度检测，分辨率±0.5°C，可完成温度检测和频率自补偿（预留，还没有实战过）。

H-T1进度情况：

2010-5-21 >>>

现在H-T1因赶做业务项目暂时停下来，大家都很关心，我简单说下接下来的想法。H-T1的硬件都验证的差不多了，现在就是要整机联调，也就是要有软件编程支持。之前做的产品都是用汇编编程的，最多写过32k字节的汇编，主要原因是成本问题，多采用台湾系列MCU，对C的支持不好。汇编的好处是节约资源，对小芯片和小程序来说很合适。坏处就是不易传承和维护。H-T1项目就是这样，之前搞了一年的硬件，再来写汇编。我晕，虽自己攒了十多年的源代码，很多赶时间写的没标注自己都忘了。这次把很多代码放在一起，编了好久，近万行代码，感觉逻辑都发散了，H-T1项目比以前大了，想要实现的功能多了，用汇编头就大。完成紧急的业务项目后，会改用C来编。现在最缺是工作时间，越快完成项目越好。

2010-3-3 >>>

谢谢各位的关注，目前正在编程，H-T1用了些新器件和新技术，正在做前期驱动子程序构建和试验。细致的工作比较耗时，让大家久等了。

2010-2-2 >>>

发射功放板焊装测试情况：

调试功放板，参数比预期的好，发射频谱干净，谐波成份很低(－70dB)，线性度好。

电路：1×RD06HHF1推2×RD16HHF1；
供电电压：13.8V；
激励功率输入：22dBm（140mW）；
PA输出功率：低通前26W，低通后25W；
实测工作电流：3.8A；
效率：48％

H-T1 PA板定型照

频谱中心50MHz，带宽100MHz（频谱仪输入接50W/20dB衰减器）：

频谱中心100MHz，带宽200MHz（频谱仪输入接50W/20dB衰减器）：

比较重要的3阶互调测试：

测试条件：

两台标准信号源混合输入，29.000400MHz 13dBm， 29.001200MHz 13dBm。因信号源有效输出为13dBm，合路器插损6dB，13dBm单路驱动时PA输出10W。开启29.000400MHz和29.001200MHz 双路信号，用频谱仪测试3阶互调指标。因为功率余量不大，所以此PA IMD3测试指标只能算中等，但不会影响邻道通信。提高IMD3指标的代价是成本，此测试是模拟自己机器有话音时，发射出去的信号会不会对邻道产生干扰，比如自己在29.100通话，别人在29.105会收听到怪声。

2010-1-18 >>>

H-T1 最重要的3片板，已焊装调试完成了。终于焊完MCU/BB板，共339个器件，工作量不小。
这可是一片很强大的主控板。 H-T1现在就差PA板还没焊了（电路之前也验证过），即将进入总调阶段。

H-T1试制状态：

1：RF、IF板焊装调试完成，指标符合设计预期。
2：驻波比检测电路板，焊装调试完成，指标符合设计预期。
3：PLL双环本振板，焊装调试完成，指标符合设计预期。（2010年1月10日）
4：MCU、BB板，焊装完成。（2010年1月18日）
5：RF PA，还未动工，预计1月19～25日焊装。

H-T1 PCB集合还差PA板焊装，继续努力

2010-1-10 >>>

经过这几天密集的焊装调试，今天已将PLL板搞定了。四VCO连续覆盖55MHz范围，测试LO输出＋3dBm，幅度波动小。LO的输出指标高，二次三次谐波抑制的不错，对抗干扰很有好处。另外，发射信号也是来之这片板，所以发射指标和此板密切相关。现在已完成了最重要的3片板，剩下的基带和功放硬件部分相对简单些了。PLL板焊装中发现2处LAYOUT小瑕疵，可简单排除问题，不需要改板即可直接使用，可以节约时间。

附PLL板输出频谱：

2010-1-5 >>>

试验驻波比检测电路，测试OK，符合设计预期。这片检测板加在天线与PA板之间，用于实时检测发射功率和驻波比，送MCU运算显示，并随时保护PA免受大驻波比的冲击。

2009-12-06 >>>

RF/IF板_小结:

晚上把测试飞线从板上焊下来，完成了RF/IF板的调装。小结RF/IF板，电路设计沿用FB-125前级，并没有什么特殊，能体现出好的指标在于到位的高频旁路，细心的LAYOUT，选择合适的优质器件，合理的各级增益分布和级间阻抗匹配。调好这片板，H-T1一半以上的性能就出来了。让我高兴的是，这片板布局合理，没有发现任何布错的地方，没白花检查时间。

2009-12-05 >>>

H-T1 1＃RF/IF测试板调装完成

--------------------------------------------------------------------------------

测试指标：

接收部分：
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
SSB、CW接收灵敏度：
-135dBm（0.0398uV）实测SINAD＝10dB *10dB为短波可用灵敏度
-130dBm（0.0707uV）实测SINAD＝13.5dB
-127dBm（0.0999uV）实测SINAD＝16.4dB
-125dBm（0.1260uV）实测SINAD＝18.4dB
失真优于1％@ -100dBm
SSB、CW_AGC起控点：-95dBm
AGC建立时间：优于30ms
AGC释放时间：快速300mS/慢速1S
音频输出幅度：200mV @-47dBm

FM接收灵敏度：
可用灵敏度达到0.126uV(-125dBm) @SINAD＝12dB
失真优于2％@ -47dBm
音频输出幅度：150mV @-47dBm
静噪灵敏度：0.1uV
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

发射部分：
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
SSB调制灵敏度：20mV @满功率输出
输出激励功率：250mW（＋24dBm）
载频抑制：60dB
SSB话音带宽：300～2700Hz/-6dB
边带抑制：优于65dB

--------------------------------------------------------------------------------

输出激励功率：250mW（＋24dBm）
激励功率是直接推PA的，因为没有经过低通，所以可以看到2次、3次谐波。

--------------------------------------------------------------------------------
SSB载频抑制测试：
1：无话音调制时，载频测试；
2：20mV 1kHz调制时，输出测试。

结果：载频抑制优于60dB（频谱中心：29.000MHz，频谱宽度：10kHz）

--------------------------------------------------------------------------------
边带抑制测试结果：边带抑制优于65dB
测试条件：
输出激励功率：250mW（＋24dBm），20mV 1kHz调制时。
频谱中心：29.000MHz
频谱宽度：10kHz
RBW：100Hz

2009-11-24 >>>

H-T1 1＃RF测试板：SSB/CW灵敏度出来了！-135dBm可用灵敏度,不知道是不是最好的？

1：1＃测试板
2：-135dBm（0.0398uV）实测SINAD＝10dB *10dB为短波可用灵敏度
3：-130dBm（0.0707uV）实测SINAD＝13.5dB
4：-127dBm（0.0999uV）实测SINAD＝16.4dB
5：-125dBm（0.1260uV）实测SINAD＝18.4dB

无信号时，H-T1在SSB/CW模式音频输出几乎没感觉到本底噪音。
目前还没经过基带电路滤波和放大，实测超出预期很多，挺意外的。

-100dBm（2.2400uV）实测失真度＝1.1% SINAD＝39.0dB
6：-123dBm（0.1580uV）实测SINAD＝20.1dB
7：-100dBm（2.2400uV）实测SINAD＝39.0dB
8：-100dBm（2.2400uV）实测失真度＝1.1%

2009-11-20 >>>

FM模式接收电路调通了:)

H-T1 1＃样板在具有优秀的抗干扰指标前提下，可用灵敏度达到0.126uV(-125dBm)。

灵敏度超过预期，现在是在TA31136第九脚接个电阻和电容滤掉高频直接测试的，AF还没进基带电路处理，进基带还能提升2dBm左右（去加重和滤波），实际测试板可以到达-126dBm@12dB SINAD，考虑到PA板还有个低通滤波，插损大约1～2dB，所以整机灵敏度会在-125dBm@12dB SINDA。如果扩宽灵敏度3dB带宽，整机满足-123dBm@12dB SINAD（-123dBm＝0.158uV）没有问题。
这个指标是在满足很好的抗干扰指标下得到的，电路使用了日本NDK晶体滤波器，组成的MIX后加单节及IF AMP后解调前加双节滤波器，是相当补品级别的猛料，这么做是为了提升杂讯抗干扰能力（天电干扰）和邻道干扰（渔船）。

2009-11-18 >>>

高放和混频都调好了:)

信号源输入(RF)：29.6MHz，-40dBm；
本振输入(LO)： 41.6MHz，＋7dBm；
频谱输入探头损耗40dBm；

频谱：center 50MHz，span 100MHz，ref -20dBm。
读出12MHz中频为-30dBm，实际IF输出10dBm，即从天线口经高放到混频，
总增益50dB左右。RF和LO隔离度35dB以上，双场效应管平衡混频效果很好。

2009-10-17 >>>

今天开始DIY了，先吧BPF和LNA调试好，上图。

1：测试板；
2：BPF测试结果1；
3：BPF测试结果2；

BPF插入损耗0.75dB，LNA增益约27dB，整个电路到混频前实际增益25dB。

2009-11-05 >>>

今天先焊些正面的，细致活，上图：

2009-11-04 >>>

拿到PCB，先试制边带滤波器，晶体不直接焊在RF板PCB上，是为了每个滤波器都需调整和测试过，才能保证话音指标。实际测试出来的效果
比搭焊在万能板上好很多，上下边带对称了，隔离度也高了很多。

1：边带滤波器采用进口5ppm工业级晶体，先频率筛选；
2：每只晶体Q值筛选；
3：上板，根据频谱测试结果，更换各电容值；
4：DIY的测架；
5：边带滤波器上测架；

2009-10-02 >>>

H-T1的PCB到了:) 个人历时最久最用心的LAYOUT，有图有真相：

2009-11-02 >>>

从音频端测试，用1.8K、0.8KHz双音测试可以。我测试了下H-T1的样机电路，这两个指标可以达到-25~-28dB和-45～-49dB，一般能出口到美国的CB成品机都优于-25dB和-35dB。估计还是您的功放线性不太好，您可采用双高频源测试（用两台信号源混合）功放，这样就知道功放的IMD指标了。如果用这指标卡业余DIY机器，几乎都过不了这关。IRF系列的管子我没用过，你试试用专用功放管，可能线性会好很多，贵有贵的道理。附图是我用1.8K、0.8KHz双音的测试H-T1结果。后两图是示范没有频谱分析仪也能大约测试，用普通示波器（绿色屏幕）或数字示波器（黄色屏幕）都可以。

2009-10-16 >>>

感谢大家的一直的牵挂，H-T1的PCB LAYOUT是按最高要求，最用心去画。可以不夸张的说，比我之前的任何产品（作品）待遇更高，约用去我半年晚上的时间，为配合外壳做了很多次重排，现在调文件出来看自己都很开心。此次PCB板多达8片，其中还有不同工艺的镀金板，所以出板时间会比较长。板拿到手肯定第一时间上PP，先发张最后定型的PA板图让大家解馋。

2009-10-02 >>>

H-T1配套件：H-K1迷你自动键体！

H-K1手腕位置发吗视频演示：
http://v.youku.com/v_show/id_XMTIyNzAzMDg0.html

在户外，H-K1自动键体可以如手表放在腕部发码，可以扎在膝部发码。
在室内，可以用螺丝固定在任何重物上发码，是不是很有创意呢？
朋友们陆续可以看到一些T1的小配件，可以从这些小东西看到我对H-T1的用心。

2009-8-20 >>>

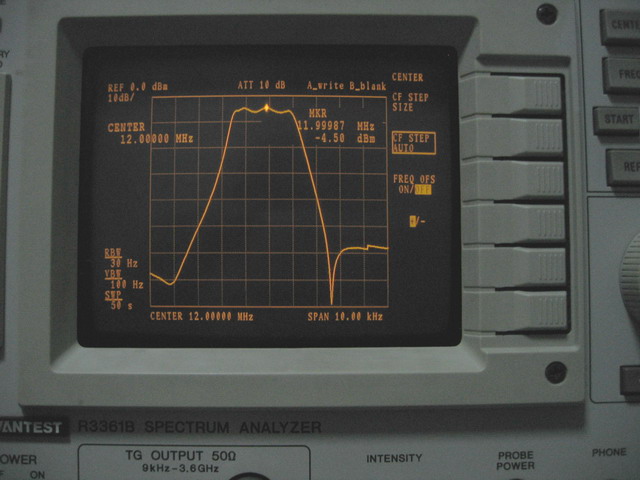

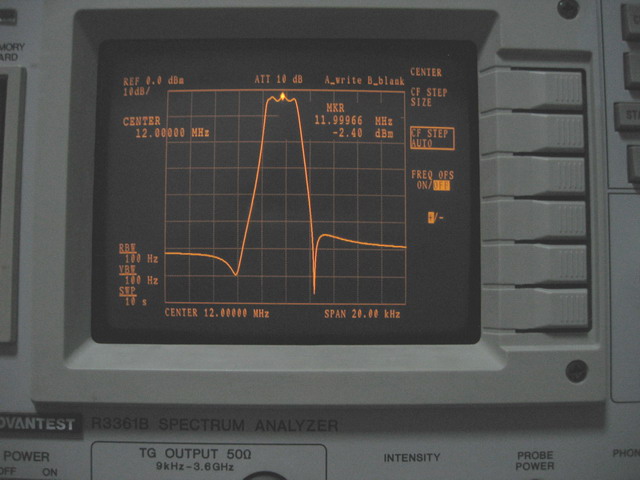

刚买了台3.6GHz频谱，RBW到达30Hz，比我在用的HP8921高十倍，对H-T1 DIY晶体边带滤波器测试：中心频率11.99966MHz，带宽：2.7kHz/-6dB，5.5kHz/－60dB，带内波动小于2.5dB，插入损耗约3.5dB。这是在测试板上的测试结果，将晶体装在专用板上后，阻带指标会好不少。以后每个边带滤波器都会这么测试，以保证话音质量和整机指标。

*前2张照片是RBW＝100Hz时的测试结果，第三张照片是RBW＝30Hz时的测试结果。

2009-08-20 >>>
刚买了台3.6GHz频谱，RBW到达30Hz，比我在用的HP8921高十倍，对H-T1 DIY晶体边带滤波器测试：中心频率11.99966MHz，带宽：2.7kHz/-6dB，5.5kHz/－60dB，带内波动小于2.5dB，插入损耗约3.5dB。这是在测试板上的测试结果，将晶体装在专用板上后，阻带指标会好不少。以后每个边带滤波器都会这么测试，以保证话音质量和整机指标。

*前2张照片是RBW＝100Hz时的测试结果，第三张照片是RBW＝30Hz时的测试结果。

2009-08-18 >>>刚从上海回厦门，接下来布最后的2片板，即主控板和显示板，预计8月30日前完成。

2009-08-02 >>>完成PLL双环PCB布板，这是一片有350个元件的信号源板，整个机器的本振（LO）来自此板，步进频率10Hz。

2009-07-22 >>>完成射频功放板PCB布板

2009-07-03 >>>完成射频功放板PCB布板

2009-06-29 >>>完成SWR检测板PCB布板

2009-06-15 >>>较早前定义的单模FM十米机，后因爱好者有类似的机器推出，现直接挑战SSB、CW、AM、FM多模十米机。

新定义的多模式十米机：

经过努力，目前已完成电路图审核及各模块链接，目前有较以前定义的单FM手持式改进的有(均为实际功能)：

添加功能：功率输出表，SWR表，内置电池电压表、整机电流表，机内温度表，自动温度频率补偿。
双环PLL步进频率10Hz，SSB、CW、AM和FM全模式收发。FM为独立中频，有效改善SSB机FM灵敏度。

性能亮点：收发信都采用场效应晶体管平衡混频电路，动态范围宽，天线输入和LNA都有AGC环路，整机接收信号动态范围达到140dB(-120～+20dBm)，强信号不阻塞。发射话放带AGC电路，语音收发双向压扩。接收机快慢AGC可选，适合CW操作。CW中频带宽可以调，改善CW接收效果。

QRP短波电台在SSB发射时使用语音压缩和话筒AGC可以提高SSB发射时的有效信号强度，可增加接收弱信号的可懂度。H-T1操作者离话筒5～30厘米都可以达到满幅输出，有效改善通话品质。

其它：
1：低功耗，RX无信号待机时，整机电流50mA(FM)、80mA(SSB、CW)，可电池供电，携带方便，适合在外连续工作；
2：多功能LCD显示，多信道守候，信号强度S表，功率输出P表，内置电池电压表、电流表，机器内部温度表；
3：全部参数电调，如VOL、SQL，调制度、功率、高放调谐。DAC技术，无电位器控制；
4：支持自动键CW报，带自动信标，快慢AGC可选；
5：带话音AGC，语音双向压扩，接收机高灵敏度和高抗扰能力，高SNR及高动态；
6：良好的抗干扰能力，低的EMI和EMC，单片机自干扰降到最低，利于捕捉小信号；
7：采用优质TCXO及高性能PLL，具有低邻道功率和低VCO相位噪声性能；
8：加入发射亚音频（CTCSS）功能，方便打开国外带亚音的十米中继；
9：发射功率25W，天线SWR保护和报警，QRP功率0.1W～25W连续可调；

主要电性能都经过实验样机实际测试，主要技术指标：
--------------------------------------------------------------------------------
Frequency Range:
RX: 26.000 - 31.975 MHz
TX: 10m Amateur Bands
Antenna Impedance: 50 Ohms
Frequency Stability: ±3ppm -20℃～+60℃
Operating Temperature Range: -20℃～+60℃
Audio frequency response: 300 ～ 3,000Hz
Supply Voltage: Nominal: 13.8 V DC, Negative Ground
Operating: 10.8～16.8 V, Negative Ground
Current Consumption:

TCXO晶振频率稳定度(-10°C～50°C) ：±2ppm
频率精确度 @25°C: ±100HZ
开机稳定时间：10分钟误差50Hz内

发射机指标：
发射功率: CW、SSB、FM：0.1～25W AM：0.1～10W
发射电流: 0.3A/0.5A/1.0A/1.5A/3.5A @ 0.5W/1W/5W/10W/25W

接收机指标：

灵敏度：
CW、SSB(10dB SINAD)          ：优于0.2μV
AM(10dB SINAD, 1KHz,30%调制) ：优于0.5μV
FM(12dB SINAD)               ：优于0.158μV

静噪开启灵敏度：
CW、SSB：优于0.5μV
AM     ：优于1μV
FM     ：优于0.12μV

中频频率 SSB/CW/AM: 第一中频11.9975MHZ FM：10.7MHz 第二中频455kHz@FM

镜像抑制       ：优于60dB
中频抑制       ：优于80dB
AGC性能起控点：1.0μV
AGC建立时间    ：优于5ms
AGC释放时间    ：快速300mS/慢速2S
AGC平滑度      ：在RF输入改变60dB时,音频输出变化小于6dB (参考值为AGC起控点加3dB)

电压电流表分辨率：
电池电压表：±0.05V
整机电流表：±0.01A
机内温度表：±0.5°C

2009-6-1 >>>完成射频功放板电路实验

经过不懈的努力，RD06HHF1推2×RD16HHF1调试好了，RD06和16管确实比较怪异，之前也没用过，实验期间全部拆掉外围RC重来5、6回，磁环也换了3、4种。现在得到比较满意的数据：12V供电时输出16W，电流2.1A。13.8V供电时输出20W，电流2.5A。16V供电时输出25W，电流3A。效率在53％左右，谐波抑制和线性还不错。

附RD06HHF1推2×RD16HHF1测试结果：

同时也附2SC1971推2×2SC1945 测试结果：

2008-11-5 >>>定义单模FM十米机

高性能便携式十米机DIY项目

前期规划：
1：低功耗，RX无信号待机时，整机电流10mA，可电池供电，携带方便，适合在外连续工作；
2：多功能LCD显示，多信道守候，信号强度S表，功率输出P表；
3：全部参数电调，如VOL、SQL，调制度、功率、高放调谐。DAC技术，无电位器控制；
4：支持FM CW报，带自动FM信标和FM CW自动键电路，及对方CW报文自动解码；
5：带话音AGC，接收机高灵敏度和高抗扰能力，高SNR及高动态；
6：良好的抗干扰能力，低的EMI和EMC，单片机自干扰降到最低，利于捕捉小信号；
7：采用优质TCXO及高性能PLL，具有低邻道功率和低VCO相位噪声性能；
8：加入发射亚音频（CTCSS）功能，方便打开国外带亚音的十米中继；
9：发射功率5W，天线SWR保护和报警，QRP功率、1W、5W可选及ACP自动功率控制；

注：以上功能会考虑实际硬件情况增减，可能会有变化。
