自动键电路-1
主要功能及特点:
1. 点划记忆、自动字间隔、速度可调。
2. 元件少、价格低廉、耗电省:工作时小于1mA(3V时)、睡眠时小于1uA。
3. 本电路不按键30秒后自动进入睡眠。
接线及使用方法:

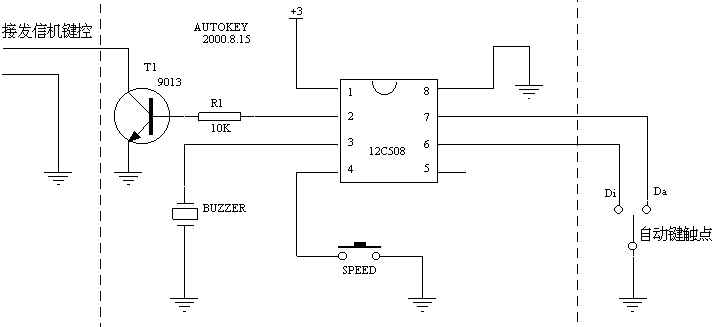

1. 将图中Di、Da及地线接至手柄的相应接点、T1的集电极和地线接至发信机的电键控制端。
2. 按下SPEED按键不放可调节发码速度,此时将电键手柄拨向Di速度加快、拨向Da速度减慢。
3. 如果电路断电后重新加电,发码速度将回到原始值,本电路睡眠时耗电极微无需断电。
4. 电源电压范围:2.5 V至6V,建议3V。
注:电路中的蜂鸣器(BUZZER)为压电陶瓷片,如音乐贺卡上的那种。
如果你自己可以写芯片的话请在这里下载程序代码。
(设置: MCLR/off, WDTE/off, OSC/intRC)
