业余电台2m波4单元方框无线
BA4EG
业余电台是业余无线电爱好者用来研究无线电通讯技术，并进行技术交流、训练和竟赛的工具。本文介绍用于2m波通讯的方框无线（cubical
quad antenna）。配合天线旋转器和方位控制器能有效地与业余电台爱好者联系。

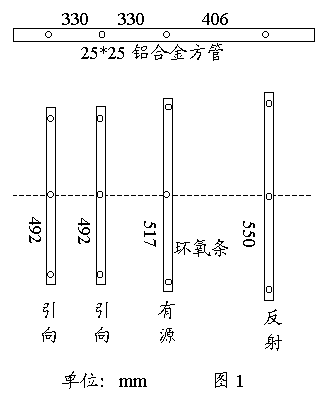

方框天线具有方向性强、增益高、易匹配和易制作的优点，现以145MHz为例介绍一下4单元方框天线的制作。如图1所示，方框天线由引向振子、有源振子和反射振子构成。振子长度和间距尺寸均标于图上，单位为mm，考虑到抗风性能和制作容易，笔者采用市售铝合金条做振子。振子的折合方法如图2所示，将方框的一端开口，并钻几个小孔，以便调节整个框的周长。中间用环氧条支撑，这样一个引向振子就做好了。同理，可制作另一个引向振子及反射振子。有源振子的做法如图3所示，将方框一边的中间开口，两端固定在环氧条上，并作为馈电点连接馈线。
天线横杆采用25mmX25mm的市售铝合金方管，横杆长约1.2m。各振子与横杆的连接可先把环氧条固定在一小段方管上，然后再把方管固定在横杆上。该天线的有源振子的馈电点可以直接与50欧姆射频电缆相连接，无需任何匹配器。安装时必须注意有源振子馈电边的放置（图4）。无线电爱好者对于2m波段采用如图4（b）所示的方向放置。无线安装完毕后就可以调整了，只需要在上发射机和驻波比表，增减有源振子及各振子的长度即可使SWR＝1。
