CQ160比赛和160m天线介绍 BA5CW 2021年改写说明:新网站移植这篇文章的原因是我把CQ160踢出了新版《重点比赛日期和简要规则》,虽然这不是个重点比赛,但不妨碍本人对TOP的偏好,仍需要有一篇专门的文字用于保留核心规则的说明。上次修改这篇文章已经是5年前了,其实这些年也是低波段的好时光,由于个人原因,没有给予太多关注,如今国内玩TOP band的人也比以前多了,自2020年JA开放了160m SSB频段,2月份的CQ160 SSB也不至于那么索然无味。160m是个极具挑战性的波段,所谓的TOP band,CQ160是其中最大的一个专门比赛,玩160m的爱好者大多会比较重视这个比赛,除此之外11月底的CQWW DX CW比赛的160m波段和12月底的Stew Perry也比较热闹,12月初的ARRL160比赛名气也比较大,不过这个比赛只能通北美电台,有点局限性。在寒冷的冬天,不太适合举行全波段的大比赛,而这正是低波段的大好时光,所以CQ160 CW比赛也成为一部分”疯子“在1月份的重要赛事。 1 规则摘要:SSB: 每年2月的最后一个完整周末,周五UTC2200 到周日UTC2200 频率:1.8MHz-2.0MHz (请遵守所在地ITU大区的频率规定以及本国频率管理规定) 设台:半径1500米,天线必须和主台硬连接(收发都必须硬连接,不允许用其他地点的远程接收机)。 远程:操作员可以远程。时间:整个比赛48小时中,单人允许30小时,多人允许40个小时,最短休息间隔是30分钟。 分组: 单人(30小时)交换信息:RS(T)加 系数分:
记分:
完整规则请参照官网:CQ 160 - Rules,LOG递交网站:CQ 160 - Cabrillo Log Upload 2 历史成绩 CW(前30名,1999年开始有BY参赛,更新到2021年)
SSB
(全部20名,2009年开始有BY参赛,更新到2021年)

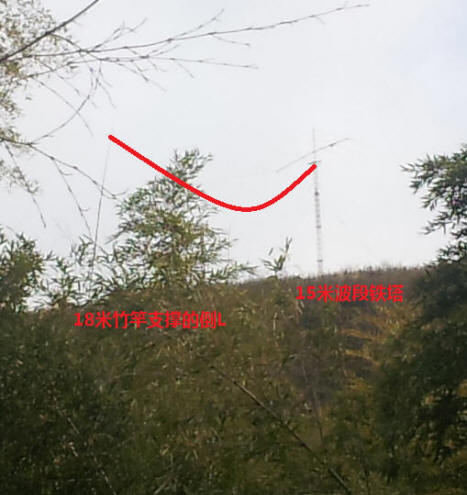

看起来都是些老面孔,不知道今年会不会有更多的朋友加入到这个比赛中来。160m的难度相对比较高,最好成绩也只有400多个QSO,最多的DXCC数是52,北美的系数最好也只有11个,集中在美西部分,160m传播跟距离的相关性很大,当然通过极地的传播受极光的影响则更大。不过也不需要过度悲观,无论是高功率或者低功率,我们对JA的传播大体上是比较稳定的,一般可以保证100个QSO以上,然后周边的UA0,HL,HS,UP等台 也是能保证能做到的,有了这些,就不至于感觉太失败,如果接收条件好一些加上运气好开通了欧洲,那么DXCC的收获还是能让人很兴奋的。 3 让我们一起体验160m 160m波段是如此之难以至于被称为TOP BAND,但这并妨碍我们去体验一下160m的刺激,与其说是刺激,还不如说是种寂寞,只有耐得住寂寞才能体会琢磨不定的传播开通带来的“刺激”。其实160m的起步并不是那么困难,不少周边国家的是比较容易通到的,阻碍我们跨入160m波段的主要原因还是大部分ham认为需要非常庞大的天线,所以就放弃尝试了 (左图是BY5CD的160m倒L天线)。

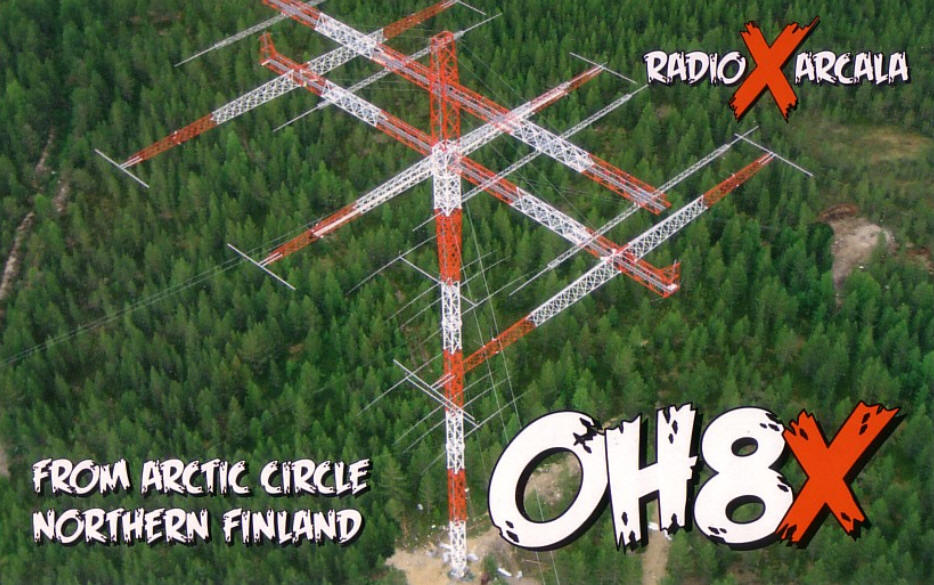

OH8X 100m高的三单元160m八木和5单元80米八木 我们先来说一下160m的天线,谁都想拥有OH8X那样的100m高3单元的160m八木(2021年注:2013年因大风倒掉了),但现实中,我们很难有条件做到,我们通常能做到的是一根水平DP,倒V,直立GP, 倒L,loop这样的简单天线。首先是水平和直立的选择,这取决于你的架设高度,通常来讲如果架设高度低于四分之一波长,水平天线的辐射仰角会比较高,这十分不利于DX,不过我们有的住在城市高楼中的ham却有着天然的高度条件,在20-30层楼这样的高度,架个水平天线会有很不错的效果,相对于160m波长来讲,楼房的尺寸也就基本相当于一根立杆,你的有效高度就完全可以从地面开始算起,如果你的北面恰巧又比较空旷的话,那DX的效果就更好了,如果楼房的宽度不足以架设dp,那么还可以考虑在几幢楼房间拉一个水平loop,如果水平loop能拉到2个波长的长度,那么其波瓣是个十字分布的,正好可以覆盖欧洲,北美方向,非常理想。当然,如果是在比较高的山顶上设台, 高度不足的水平DP仍然会有很好的低仰角效果。
但是大多数ham没有这么幸运,住在高楼上的ham是少数,我们大多数ham的条件只适合于架直立类型的天线,其增益的确略低,但是低仰角的增益却不一样定像想象中的那么差。不过一根160m波段的GP也不是那么容易搞掂的,四分之一波长的GP差不多37米高,我们不得不采取一些妥协变形, 以符合现实条件的许可。
这其中的效率由左到右逐步降低,尤其是后面的加感天线,如果实际电器高度小于全尺寸的60%,效率就开始严重下降了,一般建议不要低于50%,因此,通常的做法是用倒L的方式,而倒L的方式也有很多不同的变形:

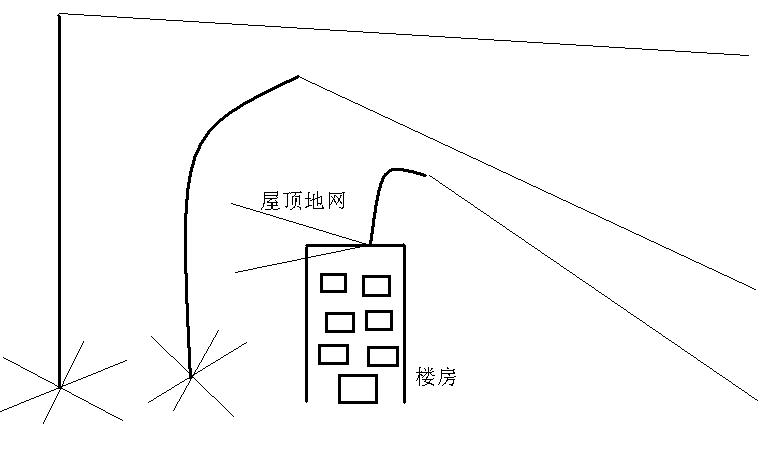

我们进一步变形:

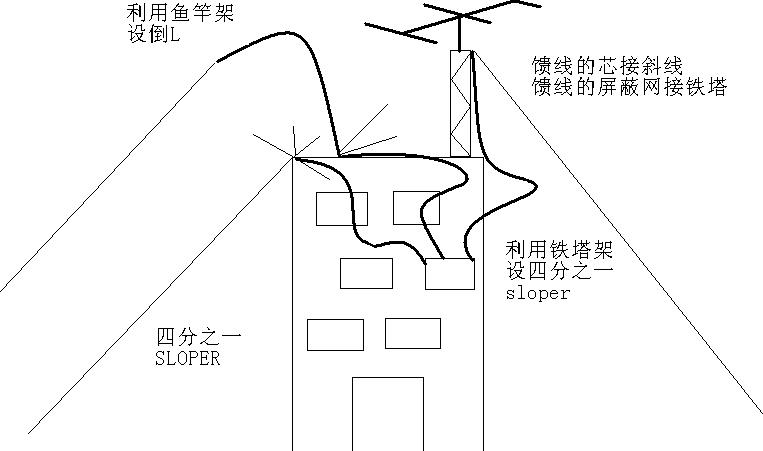

通过各种变形,我们可以看见这种常见的的利用建筑拉斜天线或者利用铁塔拉斜天线的的简洁方法,不过这些天线的是直立天线的变形,四分之一sloper甚至可以看成倒过来架设的GP。我们知道GP的辐射效率不但根有效辐射体的长度有关,而且跟地网的情况密切相关,可以用2-4根四分之一波长的架空地网来取得高效率,也可以用很多根(128根)放在地上的地网来实现高效率,如果不方便架设高效地网,我们就需要动其他脑筋了,最直接的方法是直立DP:

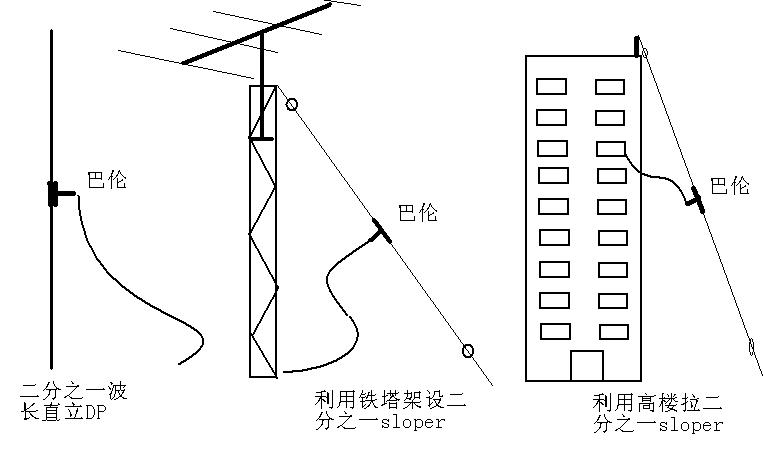

直立DP的其他变形方法:

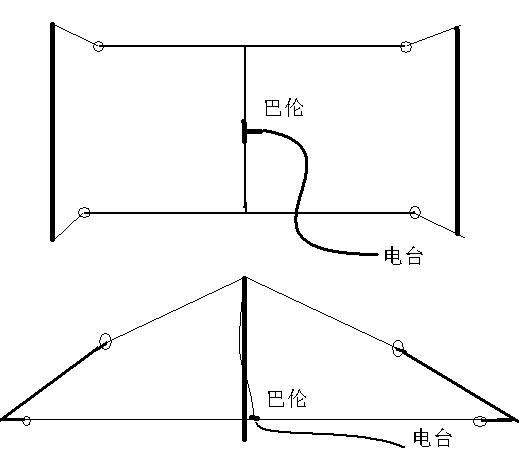

CVD天线 只要开动脑筋,还可以搞出不少适合你自己的天线架设方法,比如铁塔的shunt馈电,直立天线的线性加载......可以参考ARRL天线手册或LOW BAND DXING的资料。 即使是实在条件不够,只能用缩短很多的天线,效率虽然比较低,但也可以先用来体验一下这个波段,我自己曾经用4米长的鱼竿,能做到不少的日本台,而用一根15米长的鱼竿做了我目前大多数的160mQSO。

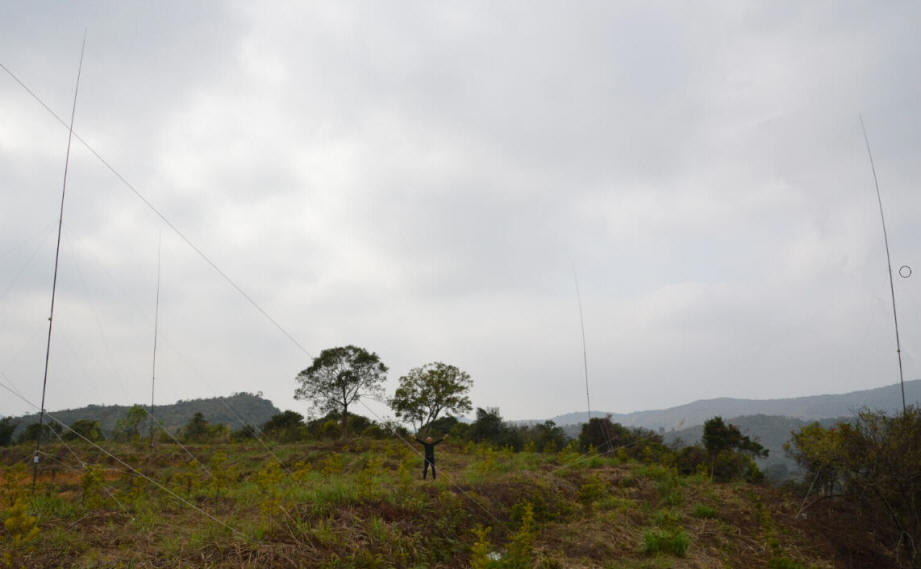

气球160m二阵列天线 有时候我们的天线效率只有10%不到,发射效率的确非常低,但这仍然不是阻碍我们玩160m波段的主要原因,我们更多的困惑就是160m的噪声实在是太大了,很多时候是我们收不到别人的信号,以至于我们感觉像没传播似的。我们需要动脑筋去完善我们的接收系统。一个比较好的方法就是到野外去,找一个适合的地方,我们可以用气球或者风筝做天线,而利用郊外的良好电磁环境去做160m通联,也可以去尝试不同的接收天线 :

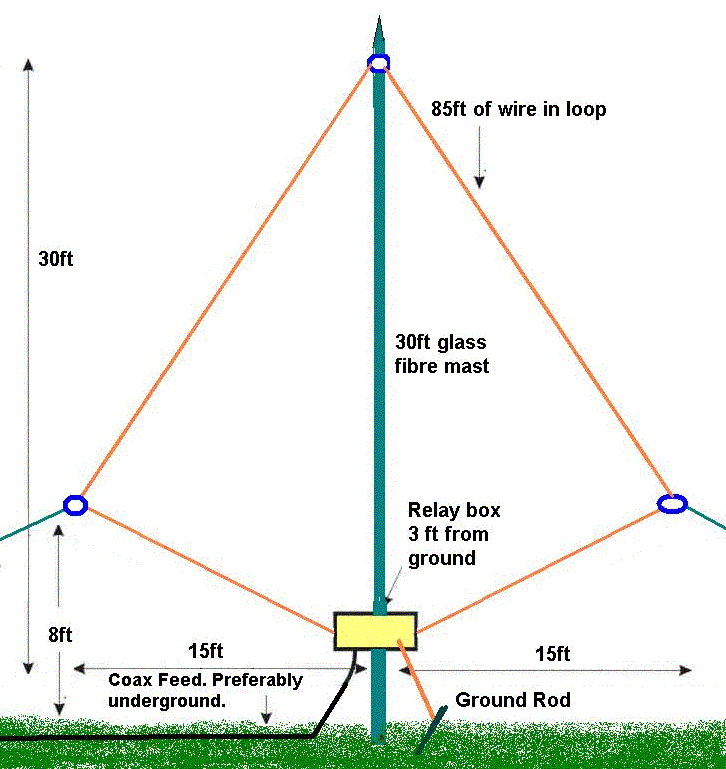

K9AY

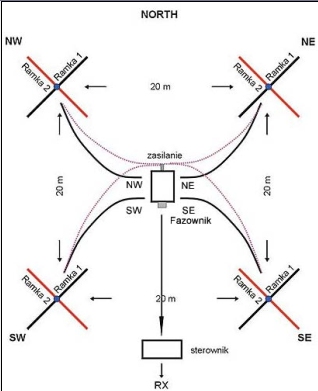

4 K9AY阵列

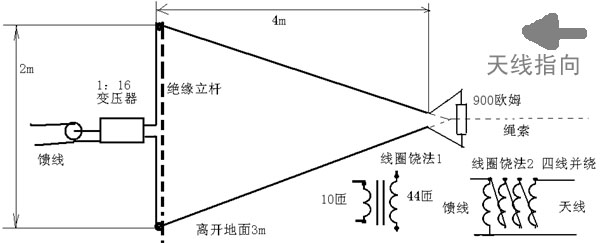

PENNANT

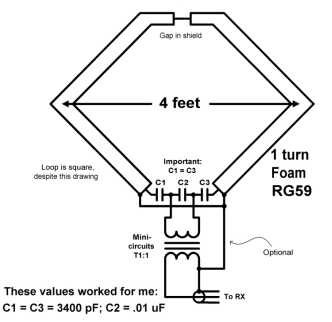

小环

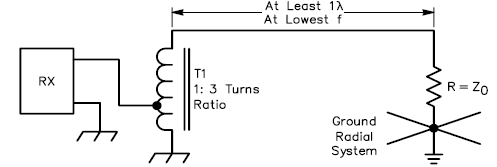

Beverage

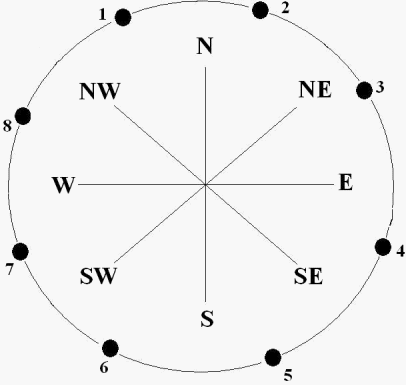

8直立阵列 比如Beverage,K9AY,FLAG,PENNANT, 菱形天线等行波类接收天线,甚至是短直立天线阵列、K9AY阵列、小环 和小环阵列等等方法,当你进一步做160mDX通联的时候,的确需要多掌握或积累一些天线,尤其是接收天线的经验 (上述发射接收天线不仅适用于160m,对于80m来讲也基本是一样的),所以160m的乐趣不仅仅是在通联上,而是在这个过程中你会学到更多的有用的东西,当你回到其他波段的时候,你会发现和160m相比,那些以前很困惑的事情,都是那么不值一提。 2021年更新:
通常的竞赛台会用倒L的方式,好一点的竞赛台能用上4SQ,上图是2015年mulanDXC在惠州年会暨CQ160比赛中使用的国内有史以来唯一一副160m 4SQ发射天线,由BD4CB制作,当年在多人组上取得了优秀的成绩 |
BA5CW 2021-09-15
