这机器比较新，所以开个帖子，以日记形式做点记录。
从2011年开始使用SDR接收机，为的是比赛中使用自己的skimmer做辅助，提高比赛的效率，先后买过EASY-SDR，SDR-IQ，QS1R，从开始的单波段skimmer，到分时轮换多波段做RBN，最后到同时7个波段的RBN和skimmer
spot辅助。使用的SDR性能也越来越好，对SDR也越来越有信心，于是有了想用SDR做主力收发信机的念头。但目前收发功能相对完善的SDR并不算太多，曾进入我选择视野中的有FLEX
6000系列、ANAN100D/200D、ELAD FDM
DUO、SUNSDR2等，分析了他们的构架框图之后，感觉还是SUNSDR2的性价比还算可以，理论性能上不会比价格高出许多的FLEX和anan差，只是短波功率只有15-20W，推动一般功放还有点困难，不过我在半年前向NQ站长预定了1.3KFA功放，从功放的指标上来讲，它的增益比较高，所以有望用15W推动超过1000w输出，20w推动则有可能能超过1.3kfa的满功率。于是趁着BA4TB促销优惠期间口头向二爷订购了一台SUNSDR2。

本来可以在上个月底CQWPX cw上试用上该机器，不过不巧二爷的第一批货被抢购完了，一直等到6月下旬，我才拿到了机器，而且是升级了以后的第一批SUNSDR2

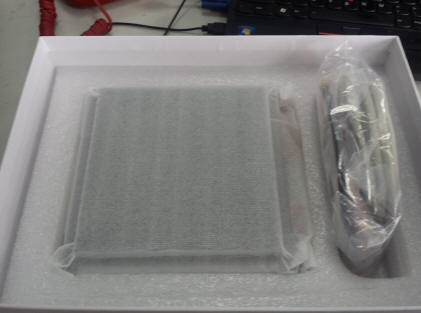

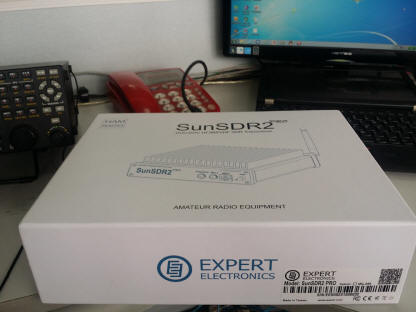

PRO，随着AD性能的提升，动态指标进一步提升，这也算是惊喜之一。收到机器开始拆包：

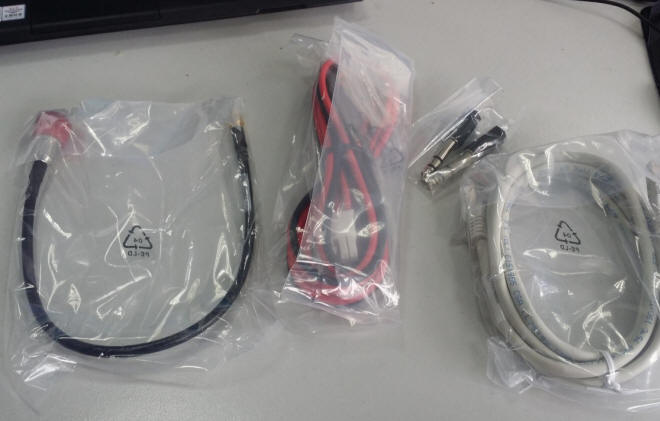

开始联机之后发现，原配的转接头是SMA-M的，和主天线的mini
UHF头不配，而且这个mini
UHF头的确很蛋疼，和有线电视的F头很像，但又不完全一样，没有了这条接线，我的确没有办法完整的试机，只能泛泛联通了机器，用条电线暂时做接收天线，机器接收部分基本正常，在玩expert
sdr软件的时候，发现有个firmware升级选项，对于一个有升级强迫症的人来讲，控制不住手痒就按下了这个按钮，升级过程很快就完成了，可是机器自动reset之后，发现频谱不显示了，我知道升级出现了问题，于是开始和二爷开始交流，我认为是因为官网的软件是针对老的SUNSDR2的，而pro的ad等改了以后firmware一定是不一样的。二爷自己做试验的结果也证实了是软件问题，所以跟厂家沟通以后，厂家说有新软件，第二天发了一套适合于SUNSDR2
PRO的软件过来，接上机器重新升级，一切OK了。
上回说到收到的第一台机器有点问题，不过国内有正规代理的货物的确好，尤其像二爷和站长这样的比较讲信誉的代理商，碰到问题很好沟通，通常不需要费太多口舌，就会重新给换一台新的。买东西没有后顾之忧，感叹一下现在的业余无线电器材购物环境，要比以前好了很多很多。

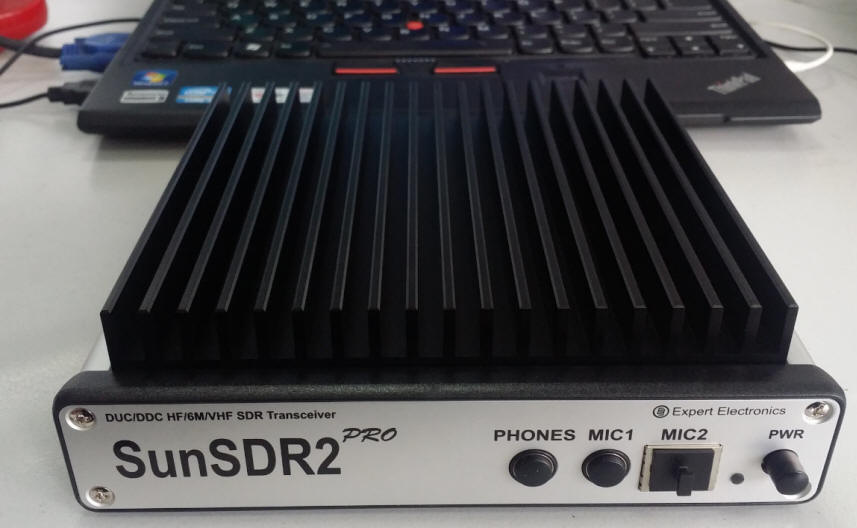

收到了新的SUNSDR2，转接线对了，软件也没有问题，可以进一步测试下去。先说一下接口和连线，之前的传统电台的连接线越来越简单，从K3的一条标准串口线+两根标准音频线搞定所有和计算机的连接开始，后面的icom、kenwood、yaesu的新机型都是一根USB线完成所有的连接，不过这三家的CW发射除非用KY命令，否则还是需要另外一条CW发射控制线。而SUNSDR2和计算机的连接只需要一根网线，如果配置了wifi模块，那么和计算机就没有硬链接了，SUNSDR2只需要连接好天线，自动键，PTT，电源线就可以了，音频上可以使用普通的电脑耳麦，也可以用YAESU
HM31兼容的mic，甚至可以只用电脑上的声卡做音频输入输出，选择很多。但经过测试，电脑声卡播放会比sdr直接da输出的音频有个100ms不到的延时，而sdr上直接的输出要比K3慢一点点，不做对比这些都对使用上没啥影响，只是带着耳机用左右声道同时对比，才会发现有差别，尤其是SDR直接输出和K3相比的延时差别几乎忽略不计，不认真听还听不出来。

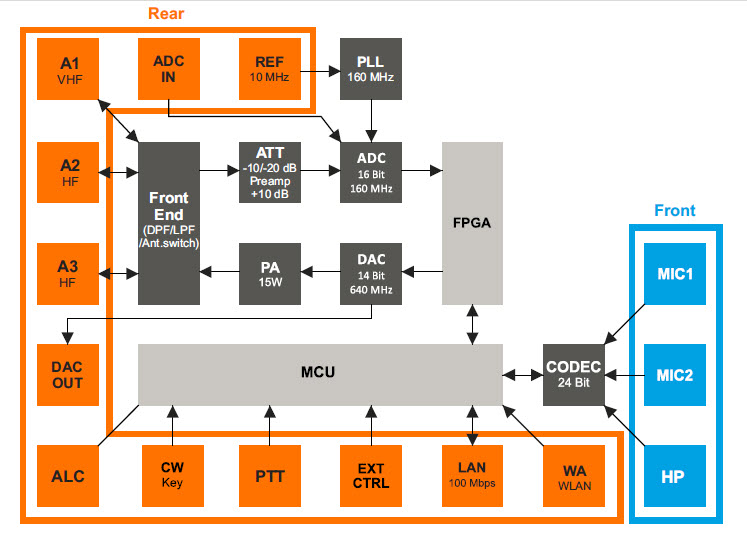

顺便就介绍一下SUNSDR2 pro的硬件框图和接口：
从原理框图来讲，SUNSDR2是一台比较彻底的SDR设计，收发的核心都是数字化的，接收用了16位160兆的AD，而发射用了14位640兆的DA，用FPGA做数据处理，音频输入输出用的是24位USB声卡，只有前端的波段预选滤波器，前放和衰减器，以及后面大功率输出部分用了模拟电路，用MCU做逻辑控制和处理输入输出端口。

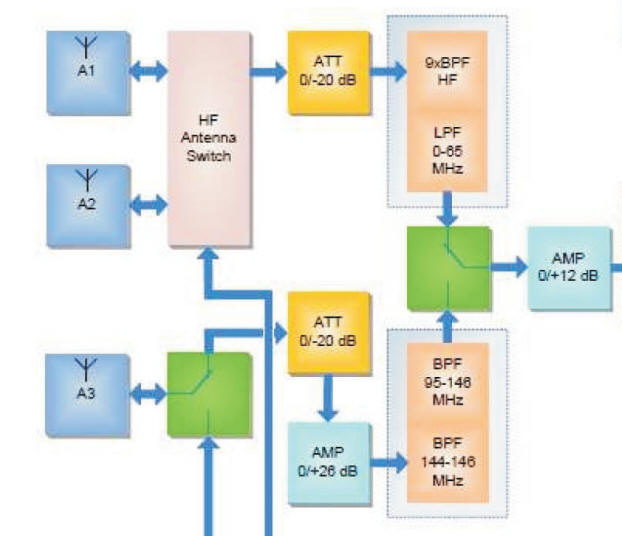

这里的重点就是波段预选滤波器（BPF），SDR的特点就是信号入口宽，尤其是这类直采SDR，至少覆盖了短波+50M的整个频段，频段中的大信号有可能超过SDR本身的动态范围，从而切顶并产生对整个波段的干扰。我们先不说广播电台的大信号，就算是大的竞赛台，多波段同时发射，其信号强度足够抑制没有预选器的SDR。我曾经在上路湾用SDR-IQ，比赛时台经常处于过载状态，解码能力大大下降，直到我用了QS1R后，才大大改善，当然QS1R没有预选器，但是我不得不承认他的基本动态做得很好，不理想的是QS1R没有用模拟前放电路，所以在灵敏度上有所降低，在我们国内的电磁环境下，这倒不是个问题，只对10米以上的高波段会略显不足。所以在多人比赛环境中使用SDR是个考验，除了机器本身的动态外，波段预选滤波器也是个非常重要的部分，如果需要同波多机收发，那就需要更精细的滤波器了（比如yaesu的μ-tune），这点是sdr的弱项，而传统的有中频的模拟机，可以用比较窄的roofing
filter来解决同波段有一定间隔频率的信号之间的干扰，理论上推测目前的sdr即使动态很高，仍然很难满足这种需求，我需要在比赛中对SUNSDR2做测试才能知道它的能力。

SUNSDR2硬件接口简洁而实用，2个HF天线接口和一个VHF天线接口，对一般使用来讲是够了，但是对于天线多的使用者来讲，这意味着需要用外接天线切换器做转换，这点不如FLEX
6500和ANAN100/200好，但细想一下，真的大台，多数会用功放，而对电台的收发口数量没有太多要求，SUNSDR2的两个天线口可以满足作为全双工（目前软件不支持全双工，但厂家说今后软件可以支持）的基本需求，跟817大小相仿的机器上能有三个天线接口已经不错了。除了天线接口外，SUNSDR2PRO还引出了AD
IN和DAC out这两个不经过模拟电路的收发信号，以便于用户扩展自己需要的外设，比如作为VNA使用，外接自己的滤波器和放大器等等。外设控制接口是一个可编程的接口，由软件定义开路集电极控制外设，例如PTT输出，天线切换，滤波器切换控制等，只有一个ALC接口是专门的模拟信号口，这个由用户自定义的想法非常好，很欣赏这个设计。此外，SUNSDR2PRO保留了原来的外接高稳定时钟基准接口，把两个wifi天线口改成一个，另一个作为RX输出，这样可以利用机内收发开关来方便外接接收机的使用。本人认为wifi天线用两根的确没有啥必要，LAN网络接口没啥变化，而电源接口改进成能够承受更大电流的接口，pro版除了AD的改进增加动态以外，接口的更加合理化也是一个明显的进步。

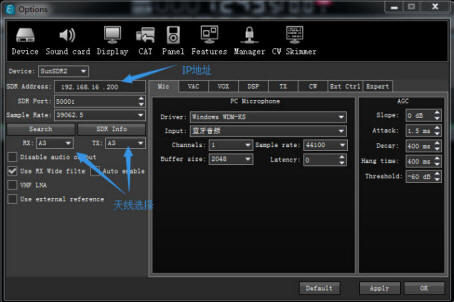

接着网友们的提问，我先说明一下SDR的一些和传统电台不同的思路。对于SUNSDR2这样面板上没有控制旋钮、按键的sdr来讲，SDR本身只是一个数据采集和发生的机器，所有的控制都由计算机软件来完成的，此时，对于用户来讲，sdr软件完成的功能则更像是我们平时接触的传统机器，对SUNSDR2来讲，其自带的EXPERTSDR2软件，就是相当于传统的电台外部显示、旋钮、按键以及其他必要的接口，log软件和电台的连接，就是log软件和expertsdr2软件的连接，所以你需要用第三方软件先建立1-2条虚拟串口线（例如我用的是com0com），sunsdr2支持两个通道，你可以把它看成是两台机器（如果你想监听其他波段，或用SO2R，就会用到两个串口读写频率），而这些串口除了可以和log软件交换频率模式等信息外，还可以用drt和rts来控制CW和PTT，这个和K3的串口很像，只不过在这里都是虚拟的。我们知道，计算机和电台的连接除了串口、ptt、cw以外，另外一个重要的部分就是音频连接，数据通信、计算机语音呼叫等功能都需要用到音频，对于SUNSDR2来讲，和log软件的音频交互也是通过虚拟音频线来完成的，可以通过VAC软件来建立一条或多条虚拟音频线，你可以在软件设置中想把他们“插”哪里就“插”哪里，你可以把他们插到计算机的硬件声卡上，直接用耳麦收发，也可以把他们插到相应的数据软件上，用来解调各种数据模式，当然还可以把他们插到cw
skimmer上，用两条vac就可以给两个skimmer解调两个波段的cw信号。具体怎么连线，其实是根据你的需求，就像传统的电台和电脑连接，你需要知道你自己在干什么。理解了，再复杂的电路都不难。

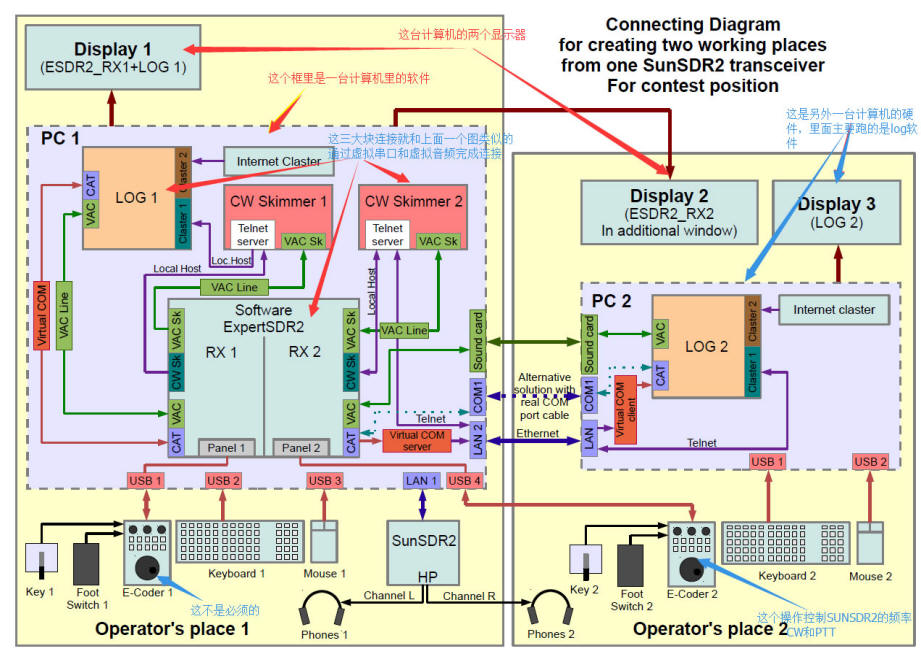

前几天有人发了这样一个醉人的连接图，两个OP可以同时操作一个SUNSDR2，作为多人比赛用。粗略看这连接很麻烦，但如果你理解了上一个连接图，再来看看现在这个图，就不难了，实际上本图的左边就是一个标准的单机连接，只是多用了一个显示器，EXPERTsdr2软件支持两个通道的频谱和控制显示到两个窗口，这样就可以把第二通道的数据放到第二个显示器给另外一个OP去看，这个op还需要通过一个外接控制器去控制频率、CW和PTT，这个控制器是连接在左边这台计算机上的，右边那台计算机其实除了运行log软件外，啥都没干。能实现这样的功能，最基本的条件就是SUNSDR2其实是一台全双工的机器，也就是相当于两个普通的电台，这也是提升SUNSDR2性价比的一个重要方面。
这是一个编码器，面板上的控制功能可以在expertsdr2软件里自定义，expertsdr可以支持连接两个这样的设备，这对多人操作一台机器提供了可能，作为单人用的话，我并不觉得这种东西是必须的，如果习惯了用鼠标选择信号，个人觉得比用转盘“转”信号来得更快更直观。原装的编码控制器还有点贵，200多美元，但远程出了一块核心电路板供DIY，只需要100美元不到就可买到了。
再介绍一下SUNSDR2

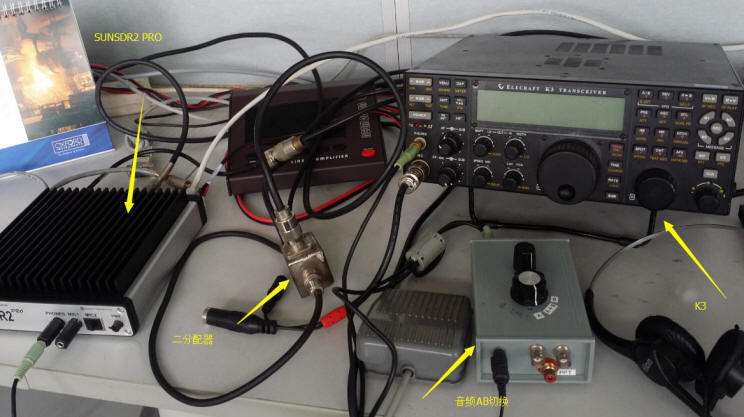

PRO的收发性能情况，由于用的时间短，很难做出全面评价，只能谈谈这几天下来的使用体会。为了能有直观的对比，我把R8天线输出到一个二分配器，分别给K3和SUNSDR2
PRO相同的信号，而且用了一个音频切换开关，可以切换收听任意一路音频，也可以左右声道同时听两个机器，对比下来两台机器实在没有太大差别，应该说都挺不错的。后来几天，有机会和flex几乎同价位的6300做了比较，应该说FLEX的软件要比SUNsdr成熟，操作上也比较顺手，从频谱上，flex可以做到的分辨率更高，所以对弱信号的视觉分辨率更高，
而在实际收听弱信号的听感上来讲，则是SUNSDR2更好，灵敏度上似乎也是SUNSDR2高。另外由于6300没有独立的波段滤波器，所以有些时候整个频谱没有SUNSDR2
PRO干净，这也难怪6300，应为和SUN硬件上等价的应该是6500，只能说明SUN的性价比很高。但正如我上面说到的，他们的真正差别应该体现在多人比赛的复杂环境下，这个需要等到7月的IARU
B5HQ测试后才会有结果。
发射的测试我也只能简单的测试功率，详细的测试要等有空的时候接频谱仪，就目前直观的体会来讲，在13.5V供电下，各波段测试下来都在15W左右，SUNSDR2

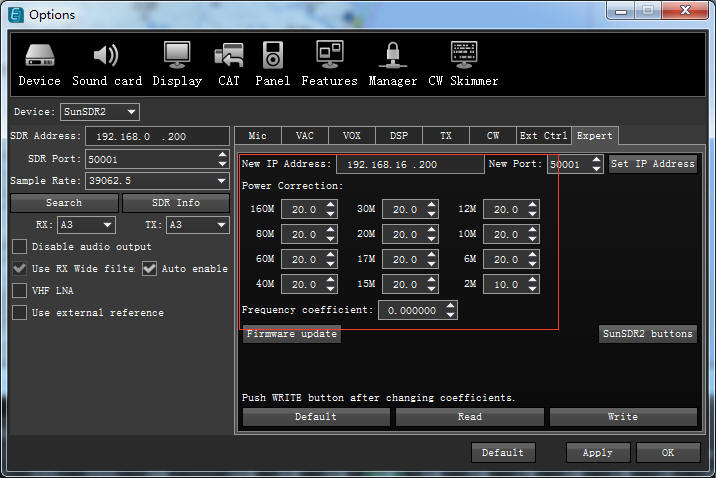

PRO的官方资料说的需要15V供电才能达到标称的20W，V段暂时还没有测试，如果按照官方指标，应该是8w。SUNSDR2的功率和其他很多参数一样，都是分波段记忆的，除此之外还可以分波段自己校正，这方面比K3的自由度更高。
我这里讲一下，我买SUNSDR2 PRO的原因，首先是想与时俱进，SDR的很多参数都明显超过传统电台，没有理由不让自己早点习惯SDR电台的使用，第二，基于前期对SDR的分析，SDR更适合于平时DX，对于我来讲，遥控应用已经和可遥控的功放配合是一个考虑要点，而这个15w去推动一般的功放是远远不够的，为此研究了目前多个型号的功放，发现新的1.3Kfa用的是MRFE6VP61K25的管子，它的增益20多db，刨去输入输出电路，天调等损耗，20db应该能保证，理论上轻松用12-13w推动可以输出1500w，SUNSDR2

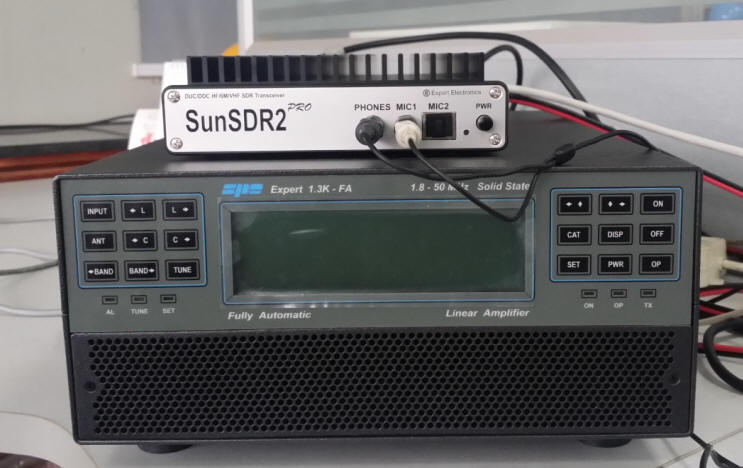

PRO可以说和1.3KFA是绝配。图片中这台1.3kfa是很久以前向站长订的货，可是1.3kfa一直缺货，直到今天才拿到手，用15w推动，正好可以达到功放满功率输出，见本帖图片。这才松了一口气，理论的推测没有错。
除了输出功率的情况外，我还测试了电脑发送CW和SSB语音的情况，CW的发射没有问题，而SSB的发射总会吃掉语音的后半秒钟的字，这很难理解，咨询了国内代理BA4TB后，得到的回复是厂家建议把虚拟音频线的缓存和延时调短一点，这的确有改善，但还没有完全解决问题，随着对菜单的熟悉，我发现SUNSDR2的PTT开和关的延时都是可以自定义的，应该能在这方面做一下努力。

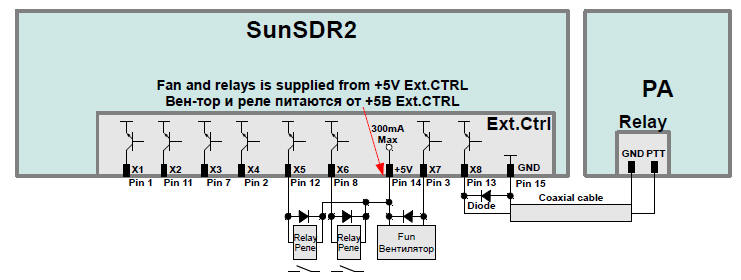

说到功放，不得不再说一下接口，SUNSDR2除了有一个独立的ALC输入口外，没有独立的PTT控制接口，需要从一个类似VGA的15芯接口引出控制线，这个接口有+5V电源和地以及一个由ULN2003芯片给出8路开路集电极控制信号，其中的X8是专门用来做PTT输出的，X1-7则可以自定义，正如上图所示的连接和设置，我们可以把其中4个控制脚定义成一个标准的BCD码的波段控制信号，另外还还可以利用机器本身的测温功能，增加温控风扇控制等你自己需要的功能，这里又体现了一种自由和宽容，如果X8的引脚也可以自定，那就更好了。

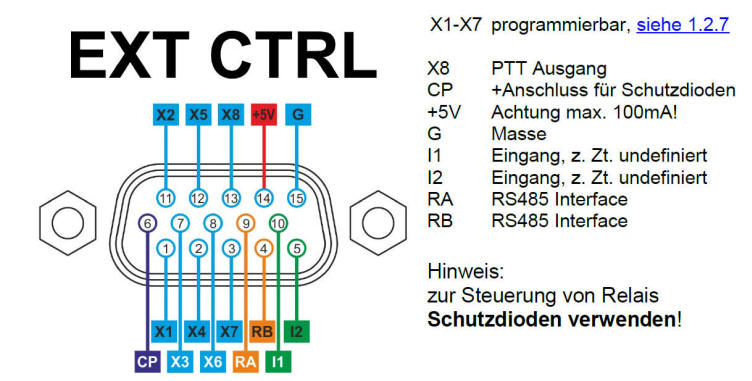

附：SUNSDR2 PRO的外设接口定义图，目前SUNSDR2
PRO的说明书不全，网上只找到一个德文版的，I1和I2是预留的空接口，如果控制外接继电器，请使用保护二极管。
 结语：很典型的现代SDR收发信机设计，需要配合电脑使用，功能多多，比传统电台的操作更高效，接收性能和K3类似，超过FLEX6300，令人满意。发射功率不大，如果需要大功率，需要选择推动功率小的功放。接口简洁使用并且灵活，软件和说明书还不够完善，有提高的余地。这是一台继817以后又让我觉得耳目一新的小电台，很有自己的内涵和“文化”。虽然不便宜，并且有降价的空间，但和其他机器比起来，仍然有很高的性价比。 |
