所需条件
电台——只要带CAT的都能用，本例中用的是ELECRAFTE
K3，能否遥控开关机要看具体电台型号。
功放——不是必须的，但是如果你要控制功放，必须使用支持数据控制的功放，本例中用的是SPE
1KFA。
计算机——
1.
远程——要有硬件串口，控制电台本身需要一个串口，如果控制功放需要第二个串口，如果用硬件PTT和CW电键或者电台开关机的需要，则要求有第三个串口，多串口可以买PCI串口卡，也可以用USB转串口线。
2.
本地——没有特别要求，如果用到硬件PTT和CW电键，则需要一个硬件串口。
网络——远程端最好有固定IP，如果没有固定IP，可以用动态DNS。通常有固定IP的机器，会在路由器之下的局域网中，这时候你要有能力配置路由器的端口转发。
软件——
1.
VOIP软件（很多即时聊天工具和远程桌面软件都带VOIP，但是我选择健伍的ARVP-10是因为其占用带宽小，延时也几乎感觉不出来）。
2.
远程串口软件（本例中用的是HAM
RADIO DELUXE的内置模块，因为我还用他控制机器，所以就不装其他专用的远程串口软件了）。
3.
虚拟串口软件(本例中用的是COM2COM)。
4.
电台操控软件（HRD，他也内置了电台日志，数据等功能，我电台日志功能不太习惯，所以没有用）。
5.
电台日志软件（我喜欢用LOGGER32做日常DX，N1MM做比赛软件，为了同时使用这三个软件我装了个K3专用的虚拟串口软件LP-BRIDGE）。
6.
远程桌面软件（我用的是Teamviewer，不是必须的，只是用来监控和调试远程计算机）。
l
远程服务器端的设置
1

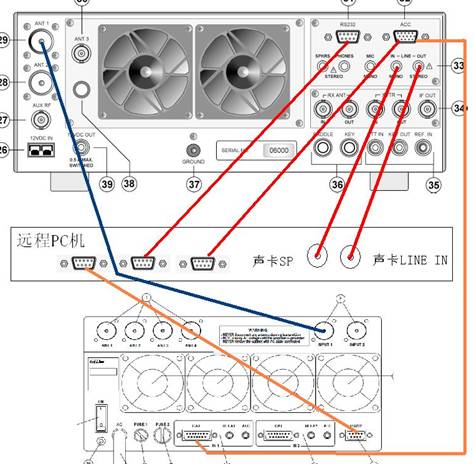

安装平时使用的情况连接电台、功放和电脑，主要是CAT、音频和功放等附件的控制，还可以包括一个远程开关电台的网络端口，本例中使用了三个独立串口，一个作为收发信机(K3)和电台交换数据的CAT，一个作为功放（1KFA）控制，另一个串口的DTR端口用于控制K3的遥控开机（K3的ACC插口包括了波段信息，PTT，ALC和遥控开机端口，所以1KFA功放和K3电台之间只需要一根连线）。
2
找一个VOIP软件，可以是SKYPE，QQ等即时聊天工具，但最好是用专用的VOIP软件，这样延时会比较小，而且占用网络带宽也很小，一般都在10KB以下。
本例中用的是健伍的软件，即使不用健伍的机器也没啥关系，先设置用户和密码，不过最好有固定的IP地址或者使用动态域名，然后按 打开服务。
3
建立串口服务，原则上可以用任何TCP-串口程序，本例中借用的是HRD的内置功能：
找到

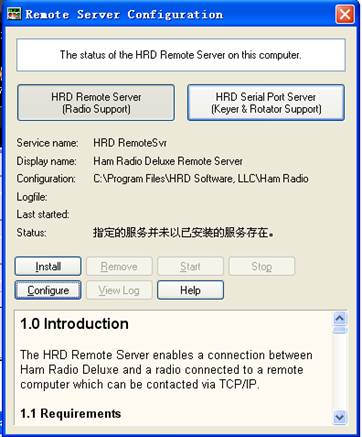

 按钮，启动以下远程服务的设置。
按右边的 选择HRD的串口服务器，按 安装串口服务，在 里改好用户名和密码，然后按 启动串口服务。以上过程只需要做一次，以后每次启动计算机，这个服务都会自动加载，在后台运行，不需要打开HRD了。
l
本地客户端的设置
1
安装和设置与服务器对应的VOIP软件：

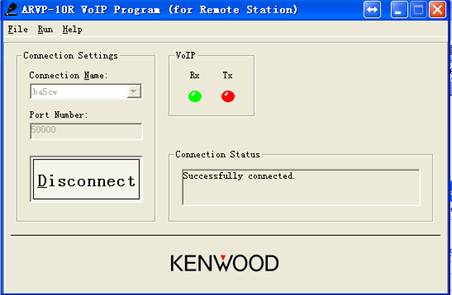

本例使用的是健伍的ARVP-10的VOIP软件
根据软件需要设置 连接服务器的IP和端口，用户名和密码，最后按 开始音频连接。
2

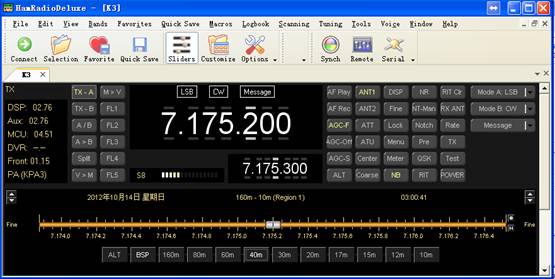

安装HRD软件，主要用于代替机器的面板操作，以及使用内置的串口服务。

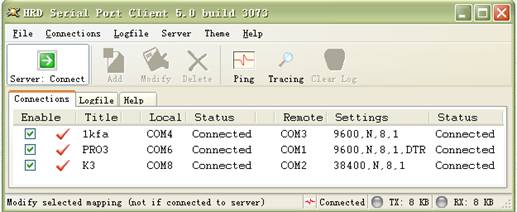

上图中建立了一个本地和远程串口以及相应的硬件的对应关系，远程的电台K3连接到远程计算机的COM2，然后通过网络对应到本地的com8，同样的功放1KFA——COM2——com4，遥控开机Pro3（这里是借用我另外个电台远程控制的CW端口来开机）——COM1——comm.6。
事实上也可以不用HRD的远程串口功能，HRD的主推功能是远程机器连接，而且可以在TOOLS菜单里设置虚拟串口用于同时连接一个第三方log软件（例如LOGGER32，N1MM等），但由于本例中用到了远程功放控制和远程开关电台，并需要控制多于两个的log软件同时使用，所以还是使用了远程串口功能（使用远程串口有多种方法，即使不用HRD，还有其他软件可以选择）。
3本地虚拟串口对。上述连接中需要用到本机的com4，com6和com8，这都是本来不存在的串口，因此我们需要用一个虚拟串口软件来造出一些端口对来，一边是对应远程的tcp
ip连接，一边是对应给本机软件使用，这里我用的软件名称叫COM2COM（免费并源代码开源），如下图所示，可以创造出多个虚拟串口对来：
4

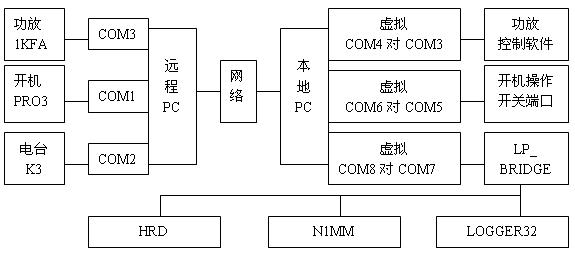

这样最终远程硬件对应到本地软件使用的串口就变成：

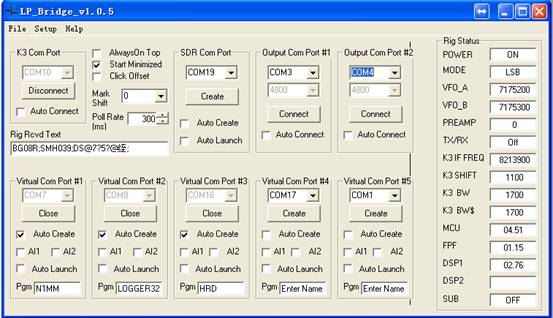

事实上，我们还可以建立更多的远程实际串口和本地虚拟串口的对应，用以操作旋转器、天线切换、滤波器切换等功能，这里就不用一一例举了。上面的软件中的LP-BRIDGE是另一个虚拟串口软件，K3的用户可能比较熟悉，他可以使多个软件同时对K3进行控制，也有专门的版本支持其他牌号的电台。其界面如下图所示：
在实验各种软件的连接差别的时候，发现直接使用HRD的远程串口映射，比用HRD自身的机器控制软件要自由一些，比如在LOGGER32、N1MM中发射CW等，用远程串口映射没问题，但用HRD自身控制电台，然后TOOLS里的串口工具映射给其他软件则不能用DTR和RTS发CW。但是用LP-BRIDGE映射虚拟串口的时候，如果网络连接速度不够快，也经常发生LP-BRIDGE启动串口时有问题，不过一旦能启动了，就一直可以工作下去。各有利弊。
5
实际应用界面展示

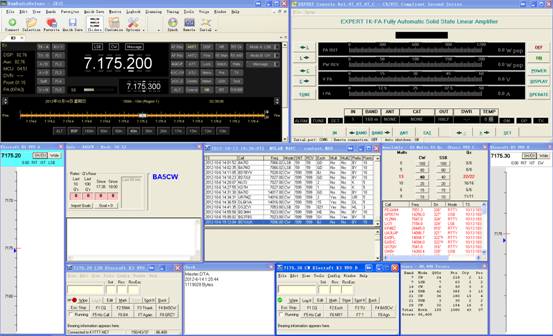

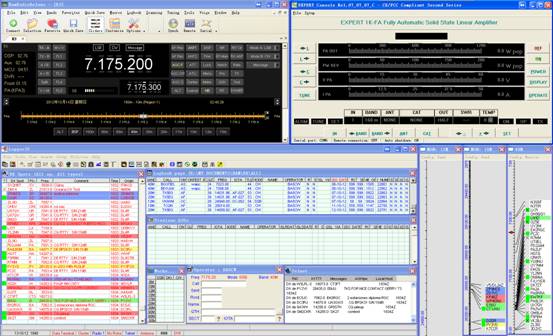

上图所示的是一个典型的远程应用界面，其中HRD远程串口程序和LP-BRIDEG虚拟多串口软件由于正常操作时不需要观察，所以被故意最小化了。在这个例子中在LP-BRIDGE的分配下同时使用了三个LOG软件，他们分别是HRD——其侧重点在机器的操作功能上，LOGGER32——常规log的录入和DX统计，以及故意做成和logger32一样大窗口的N1MM——主要用于比赛，下图就是切换到N1MM后的样子。可以看到上半部分用于控制和监测功放和电台的软件一直保持可见，这相当于我们一直可以方便地观察和操作电台和功放，如同直接面对硬件一样。
6
远程监视

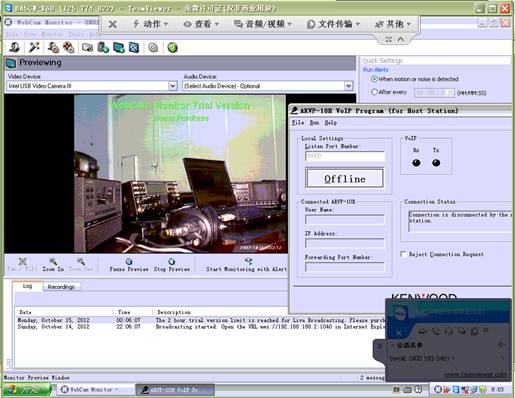

为了方便远程计算机的管理，我使用了TEAMVIEW的远程桌面软件，我可以用本地计算机的键盘和鼠标完全控制远程的计算机，另外在远程计算机上还装了个USB摄像头，在需要的时候可以观察到硬件设备的图像。这个远程桌面软件平时并不需要用到，但是作为一个备份手段，他可以脱离本地计算机上所有的软件，直接操控远程的软件，用以控制远程硬件，在万一有软件死机之类的事情发生时，还可以保持对硬件的控制手段，也可以重启服务器软件甚至重启远程计算机，以维护系统正常运行。
7
进一步完善PTT CW电键的使用

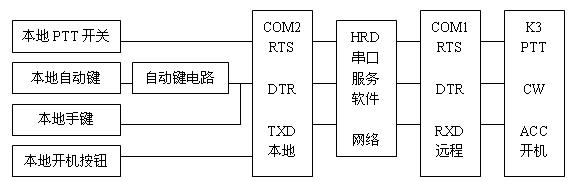

利用本地计算机上的硬串口，可以如同上述方法用HRD远程串口对应一个远程硬串口，这时我们就可以在本地使用硬件PTT和CW电键了，当然还可以用你自己想得到的其他控制，比如我们使用一个硬件开机的开关。
 |
