SPE 1KFA功放数据记录

Copyright BA4ALC/BA5CW

1KFA是意大利产的一台以高自动化以及小巧便携著称的1KW级别的全固态功放,我这台功放是BD5ABC在08年买的,一直给B5A比赛用,属于雷锋精神,去年开始B5A基本不比赛了,杭州的可以到BY5AC去比赛,而我这里一直把BY5CD作为比赛基地,所以这台功放就闲置了,在这个背景下我买下了这台功放,因为从头开始基本上每次使用我都在,所以这相当于是一台我先用然后付款的设备,不过ABC进货的时候价格比现在的拿货价格高很多,还是 不能完全补偿BD5ABC。

这是一台标称功率SSB 1KW,CW 900W(50兆时700W)自带天调的自动功放,支持连接两台收发信机和四付天线,功放可以自动感知发射的频率,也可以通过两个15芯D型插口,连接两台收发信机,通过CAT/CIV或者波段数据实施波段联动,这个15芯口里也 定义了PTT和ALC连线,做好数据线之后的与收发信机的连接还是很简洁的。

功放由6个MRF150功率场效应管作为放大部分,由于MRF150标称功率只有50v 150W,所以很多人认为最多能产生900w功率,号称1kw有点过了,但实际上MRF150的测试功率曲线显示它能超过200w,所以1KFA并没有吹牛,他是能到1kw的,只不过功率余量比较小,属于凭借自己完善的保护功能和内置天调的宽负载适应性,做了艺高人胆大的事情。

此功放体积不大,宽度和K3几乎一样,把K3放在上面很配,重量20kg不到,配了一个手提包,能一只手提着走,当然20kg的重量想连续提着走很远还是不容易的。另外这台功放还有个RS232接口用于连接电脑,可以通过附送的软件遥控功放包括开关机在内的所有功能,这个遥控接口使得它很适合做远程遥控系统的部件,见本人的另外两篇文章:

功放支持部分SO2R的功能,两台机器对应4副天线之外,1KFA还提供了一个SO2R天线口,这不是个完整的SO2R口,因为这个天线口只是可以接一条专门用于接收的多波段天线,也就是说,一台收发信机取得主天线的1对4口时,另外一台收发信机只能通过这个SO2R口做接收,而当这台机器要想发射的时候,功放自动把他切换到主1对4口,两台收发信机交换功能。发射永远都只能用4副主天线之一,即使SO2R口上接的是可以发射的天线,也只能浪费其发射功能。

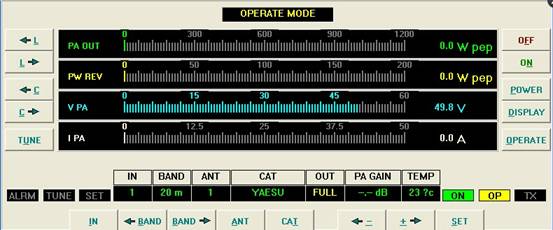

这是功放电源没开时的通路情况

空载电压 是50V不到点,全功率输出的时候电压降大约是0.2V左右,当攻防设置到半功率使用时,直流供电自动降低到34V。

1KFA的保护功能:过电压,过电流,高驻波,高反射功率,天调射频电压过高,过输入驱动,通过软件和硬件双重保护,硬件保护为了提高保护速度,软件保护则提供了精确保护。

通常认为晶体管功放在500w下有优势,1000w以上就会超过电子管功放的重量,而且电子管功放有耐粗暴使用的优势,即使电子管寿命远低于固态功放,在功放的世界里仍然是电子管为主导,但是1KFA创造了一个奇迹,其临界设计和有秀的保护功能,使得在1kw这个级别上击败了不少电子管功放,一旦可靠性和重量的问题解决了,固态功放的免调谐和容易实现各种自动化功能的优势就会凸显出来。SPE公司在1KFA的基础上有采用开关电源和6个MRF151G推出了一款2000W的2KFA功放,重量只比1KFA增加几公斤,并且完善了其SO2R功能,考虑到他在某种程度上可以代替两台功放,还包含了2*6切换开关,综合考虑下来性价比仍然是超过很多电子管功放的。

1KFA有三档风扇速度,分两种模式控制——

在设置为普通模式时:40℃ 第一档开(37℃关),70℃第二档开(67℃关),83℃第三档开(80℃第三档关)
在设置为比赛模式是:平时常开第一档,60℃开第二档(57℃关),75℃开第三档(72℃关)
风扇在第一档低速运行的时候,还是挺安静的,但是到了第二档的时候就很明显响了,即使带着耳机都能听到。

关于功率——AD5X测量的显示功率和实际功率,显示功率和我的略有区别,但是参考他的功率表实测功率和显示值的差别还是有意义的:

波段 功放显示 功率表 功放显示 功率表 功放显示 功率表
电键 电键 连续点 连续点 峰值 峰值
160M 1178 932 1118 970 975 1200
80M 1115 946 1033 980 1161 1044
40M 938 915 1018 930 1004 937
20M 850 740 950 810 1070 957
17M 1011 870 1100 1007 1200 1100
15M 1100 1025 1075 1000 1200 1062
12M 1031 936 950 950 1143 953
10M 1200 1025 1200 1115 1200 1100
6M 765 616 810 760 818 745

AD5X用的功率表似乎powermaster,一般来讲还是比较准的,平均下来,功放显示的功率要比实际功率高0.5-1个dB左右,AD5X解释为功放测的是放大器后的功率,而外接功率表测的是天调后的功率,所以有这个差别,从测试数据来看,有外接功率表数字反而比内置功率表低的情况,这估计是天调之后阻抗不一定是50欧姆的原因,所以,AD5X的解释是对的。从原理来讲一个π型滤波器的插损0.5dB也是合理的,到1dB就可能是因为测量阻抗的原因了。

以下是我这台功放用R8直立天线做负载时的测试功放显示功率:

10m功率 1028w

12m功率 941w

15m功率 1025w

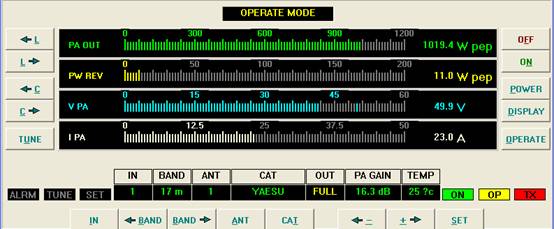

17m功率 1019w

20m功率 1032w

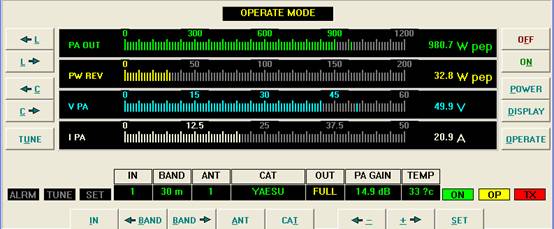

30m功率 980w

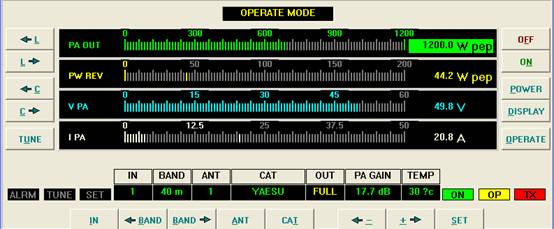

40m功率 1200w

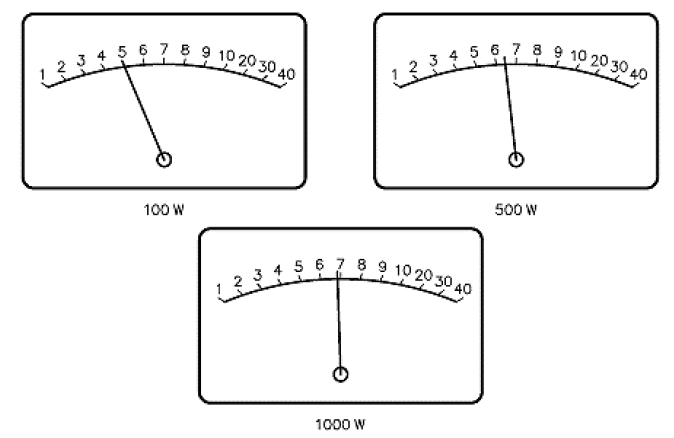

我们是不是要去纠结这点功率的差别呢?实际上完全没有必要,我们看一下不同功率的差别:

1000w是我国的最高合法功率,即使是在国外,大多数比赛也规定上限功率不超过1500w(如果本地法规规定低于1500w则按本地规定),1500w能有多大改善?其实就是上面的S表到大7的位置,和1000w的差别真的很小。



BA4ALC/BA5CW 2014-09-30
