五 DX入门
1 什么是DX
短波的DX跟我们UV的DX概念有些不同，UV DX直接跟距离有关，但短波的DX跟距离无关，短波的DX通常被理解为美国ARRL建立的一个叫DXCC（DX CENTURY CLUB）的"游戏"，ARRL把全世界分成三百三十多个实体，这些实体也叫国家，和政治意义上的国家有所区别，比如中国大陆、香港、澳门、台湾、东沙岛、黄岩岛和南沙群岛在DXCC上分别是不同的7个国家。深圳到香港距离很近，由于他们属于2个不同的DXCC国家，所以属于DX，深圳到乌鲁木齐很远，但是都属于BY，所以他们不是DX。知道这个概念是必要的，比如BA7IO在呼叫CQ DX的时候，BY区域的ham就不应该回答，但VR2的ham则可以回答。
其实我们在通联国内的0-9区的过程中大多数ham已经接触到了DX，除了我们本国的香港VR、澳门XX9、台湾BV，我们很容易一些离开我们比较近的“国家”（DXCC实体，以后简称国家），特别是日本JA的ham，离开我们东部海岸很近，很多时候信号比国内还好，有些会将中文的日本ham还经常特意到中国ham扎堆的7050，14270，21400上跟中国ham通联。韩国HL，菲律宾DU，马来西亚9M，印尼YB也都有讲中文的ham，他们通常是我们累积的第一批DX国家。
DX国家分稀有和常见，他们的区别也不是距离，稀有DX国家通常是活跃ham比较少的国家，朝鲜P5离开我们很近，但由于他们不开放业余无线电活动，也不准国外的爱好者架设电台，所以P5非常稀有，黄岩岛BS7H是属于中国的一个单独的DXCC实体，位于中沙群岛，离开我们不算远，但由于是无人居住的礁石，要靠我们ham去远征，上两次远征之间相差了10年，也是个非常稀有的DXCC国家。美国离开我们很远，离开我们的平均距离超过10000公里，由于美国ham人口世界上第一，有很多HAM设备天线很好，我们并不难通到美国，所以美国不稀有。
有些DX稀有是因为那里没有常住人口，比如远在南极边缘的彼得一世岛，布韦岛，ham远征家们克服很多困难，花很大代价登岛设台，满足全世界的ham对稀有DX的追逐。有些国家本国ham少、甚至没有，比如我国周围的缅甸、不丹、巴基斯坦、阿富汗等，还有很多非洲国家，要靠热心的ham通过休假，商务旅行的时候去架设电台，从而出现在空中。大多数远征是爱好者自己掏钱去的，也有不少是DX俱乐部、DX基金以及个人赞助的。
2 是什么吸引了我们去玩这个叫DX的游戏
正像我们被用个对讲机就能跟离开几公里远的ham聊天所吸引，加入到ham队伍里来；UV的中继让我们把同城的ham联系起来，我们聊天，报告路况，研究怎么通得更远，我们架设起了玻璃钢天线，为自己不通过中继就能和另外的城市的ham联络上而兴奋；我们不断地完成了我们的第一次，第一次UV通联、第一次UV跨省通联、第一次短波通联、第一次联络到遥远的中国0区、第一个国外通联、第一个亚洲以外的通联。我们一直在追求更远，更难的目标。我们有竞争的天性，DXCC可以说是个运动，和我们业余打球、下棋一样，我们和其他ham竞技，我们和自己竞技，不断超越自我。
对于不喜欢DX的人来说，DX’er（DX追逐者）是群疯子，没日没夜的守着电台，拨着转轮，有人说DX'er是墙纸的追逐者，他们追逐一张张奖状，0-9区奖，6大洲奖WAC，DXCC100奖，40分区WAZ奖，5波段DXCC奖，DX honor roll等等等等，他们还对着一张世界地图反复研究，每听到一个新的呼号前缀，就区查找他的位置，对一些古怪的国名着迷，甚至在地图上划圈圈，像个军事家那样，看有多少地方被自己占领了，想着怎么去攻克对自己还是空白的区域。他们还花钱交换QSL卡片，不但为了得到更多漂亮风景，更多风土人情的明信片大小的卡片，而且努力搜集不同国家、不同分区、不同网格、不同岛屿编号的卡片。
图26 墙上的奖状（BA4DW的电台室的一角）
频率上也能够听出DX'er的特征来，对于一个“稀有”的国家，他们的态度更认真，不厌其烦跟着他们各波段上跑，不会在叫几下叫不到后就轻易离开，不断坚持在DX台的收听频率上反反复复地报着自己的呼号。DX'er有时候也聊天，但大多数时候他们的通联比较简短，特别是信号不好的时候，除了发送呼号和信号报告外，没有多余的废话。通常的DX'er的目的就是为了证明——我能做到。
为了证明“我能"，DX‘er还必须去学会一些必要的知识，比如传播的知识，天线的知识，不同通讯模式的知识，会去自己动手制作一些是自己通连到更远所需要的东西，也会去把自己的耳朵锻炼得对字母解释法、对CW信号更灵敏。DX'er为里满足其他ham对稀有DX的需求，还费钱、费时、费力甚至冒着危险去远征，为其他DX’er服务的同时，自己去享受被全世界ham追捧，被巨大的堆叠信号”虐待“的刺激。DX'er还制定规则组织比赛，在规定的时间内看谁通得更多、更远的电台，检验自己的dx能力，检验自己的天线配置，检验自己的操作能力，检验自己diy的成果。
3 最初的DX

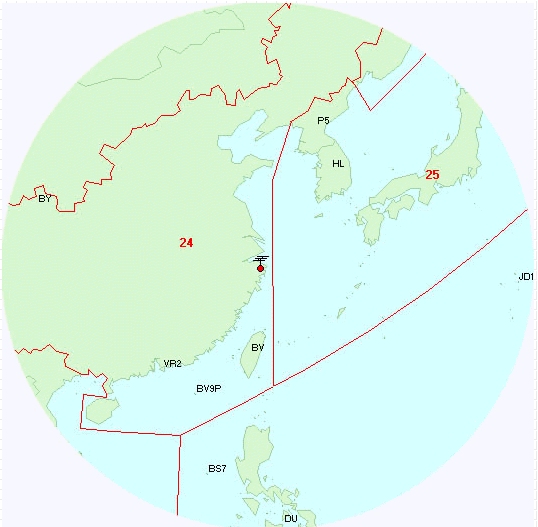

图27 2500公里半径大圆图
上面是一张以宁波为中心大圆距离大约2500公里半径的地图，这里包括了BY，VR2，XX9，BV，BQ9P，BS7，JA，DU，HL，P5，JD1等国家，这些国家甚至比我们大陆9区和0区还近，这个区域的通联几乎是不用费力气的，甚至白天低波段、晚上高波段都能通联，从电波来讲，他们都可以通过一次电离层反射就可以到达，传播衰减很小，有时候反而因为高波段越距距离过大而形成盲区。
常见国家
- 日本-JA，是世界上仅次于美国的HAM大国（有统计数据表明日本的ham数量超过了美国），众多的ham和非常近的距离使得JA成为我们BY收卡最多的DX国家，占了我卡片的60%以上，为了吸引其他国家的ham通联JA，JARL设立了JCG和JCC奖，卡片多的HAM可以考虑一下这两个奖的申请，另外著名的ALL ASIA和JIDX比赛也是日本协会设立的。
- 韩国-HL，活跃HAM人口比较多。
- 俄罗斯东部-UA0，俄罗斯是业余无线电活动大国，就算人口稀少的东部也有很多活跃的ham。
- 菲律宾-DU，经常有活跃ham出现，也有比较活跃的集体电台。
- 香港-VR2，台湾-BV，由于地方小，ham总数比上述国家明显少，但是有一些比较活跃的ham。
上述DX国家通常是我们大多数ham做DX通联后的第一批“字头”。而下面这些国家的稀有程度高，虽然距离近，很可能被排除在第一批DX之外，下面的内容不该放在这个题目下面，但是由于我分区域介绍dx国家，只能拖这个尾巴了。
次常见国家
- 蒙古-JT，ham人口少，但常年有几个活跃在短波的ham，重大比赛都不会缺席。
- 澳门-XX9，平时活跃ham比较少，但比赛的时候偶尔有出现，特别是粤港澳连队组织的XX9C水平比较高，要抓住机会去通连。
- 越南-3W，越南ham比较少，有时候有国外ham操作，本地ham平时也有出现在空中，但有时候连续出现，有时候很久不见。
- 小笠原群岛-JD1O，虽然也是J带头，也属于日本，但是是单独的DXCC国家，而且JD1还有个南鸟岛又属于另外的DXCC，所以比较容易搞糊涂，相对比较稀有，不过每年不止一次会有JA本土的ham去操作。
稀有国家
- 东沙岛BQ9P，最开始的时候叫BV9P，前几年台湾CTRL扩张呼号范围，改成BQ9P了，属于比较稀有的DXCC国家，前些年有几次连年有远征，近两年又冷落了，
- 黄岩岛BS7H，一共有过4次远征，第一次没有被承认，第三次和去年的第四次整整相差了10年，因为地理位置敏感，所以组织远征的困难比较大，非常稀有。
六 DX辅助软件 LOGGER32多功能电台日志软件简介——文/BA4ALC郑杰 BD4EP江穗丰 我们的前辈们做DX的时候电脑和网络是比无线电本身更稀奇的东西，所以他们很少有辅助的手段，甚至电台日记都是写在本子上的，他们回QSL卡片，统计通联数据的工作量难以想象，但这也是他们的乐趣之一。但是在我们现在这个时代，如果你不用软件辅助做点工作，也显得比较守旧。这里将重点介绍一个电台日记软件：logger32.我们先感谢Logger32的作者Bob Furzer（K4CY），之所以取这个软件为例子，首先是因为我平时在用，比较熟悉；其次是这个软件的功能比较多，能涵盖我们平时DX需要接触到的一些辅助工具；另外一点是因为免费，比较适合我们的国情。倒不是说我们不愿意支持收费的软件，事实上支付这个行为本身对很多没有国际信用卡的HAM来讲就有点麻烦。最后，就是加入了翻译及测试组的BD4EP已经将此软件进行了汉化，对于部分对英文不太感冒的HAM而言，无疑也是一大福音。废话少说，限于篇幅，我只做功能的介绍，不做使用方法的介绍。
图28 Logger32界面
软件主界面及功能区域介绍
1、录入窗口：在这里可以输入对方呼号、发出的信号报告、收到的信号报告、对方姓名、对方QTH、对方的海岛编号、对方的卡片管理人等信息。频率和模式可以通过接口从电台读取，也可以手工输入。通联的时间、日期是计算机自动记录的，当你输入完必要的信息回车后，本次通联就被记录到电台日志里了。
2、日志窗口：这相当于我们的电台日志本，能显示我们手工录入和自动生成过的所有通联信息，我们可以对日志进行排序、查找、修改、编辑、增加、删除等操作。其中，记录的各种颜色可以让你对QSO的处理情况和QSL情况一目了然。
3、Telnet窗口：这是我们登录、查看、发送实时DX信息的地方（DX SPOT），Telnet模式是用互联网登录这些信息服务器的工具，早先的实时DX信息是通过本地UV波段用PACKET方式传送的，窗口3中的TNC模式就是给传统的PACKET RADIO方式用的。使用者收听到认为有价值的电台，把电台频率、呼号和自己的评论发送到网络上来，给其他使用者提供方便。DX SPOT是现代HAM发现有用DX电台的一个重要方式，它不能代替你自己的搜索，仍需要仔细收听，但的确给了很方便的提示。
4、DX SPOT窗口：这是对上面Telnet里获得的内容进行取舍排列的地方，同时用颜色让你一目了然哪些是自己通连过的电台，哪些是自己全新的电台，哪些是自己没有通过的波段，哪些是没有通过的模式等等，通过点击你感兴趣电台的这行，录入窗口和电台会自动QSY到相应的频率，并帮你填写好呼号。使用DX SPOT几乎是现代的DX’er必须学会的一种辅助工具了。DX SPOT信息也可以从互联网的WEB见面上获得，比较著名的是：DX SUMMIT( http://oh2aq.kolumbus.com/DXs/
)，不但可以看到当前的SPOT，还可以查询以前的SPOT数据。当然在享受别的HAM给你带来的方便的时候，不要忘记你自己也可以发出信息帮助别人更有效地DX。
5、波段地图BAND MAP：同样是通过DX SPOT获取的信息，在某一个你选定的波段上按频率高低排列被SPOT的电台，就跟你用转轮去扫描频率收听一个波段的内容类似，它让你“看到”这个波段上电台的排列。LOGGER32支持同时看3个波段的内容。跟上面提到的一样，点击BAND MAP里的呼号，可以实现自动QSY。
6、DX地图：这个窗口显示的是一张世界地图，它可以显示灰线、DX SPOT中出现的电台的实际位置、还有天空中业余卫星的轨迹和覆盖范围。地图可以是传统的米勒圆柱投影或是大圆图。图1的6号窗口显示的就是大圆图，这种投影模式对我们业余爱好者特别有用，显示的是以你的QTH为中心的看到世界，地图上的距离也是和实际距离成正比的。我们可以通过大圆图来确定通联电台所在的方向，以调整天线的指向，也可以直观反映通联路径和距离。大圆图会改变你以前对DX国家的相对位置的错误概念，大圆图也是一个DX’er桌面上常见的东西。
7、历史通联记录：当在录入窗输入一个呼号，或是在日志窗口选中一个呼号时，历史通联窗口中显示你与该电台之前作过的所有通联记录，以及你是否已收到对方QSL的情况，帮助你回忆与其之前的QSO情况。
8、通联过/已确认窗口：作为7号窗口的辅助，让你迅速了解你与某电台在各个波段及工作模式下的QSO及QSL情况，以便你抓住稀有电台时，了解你是否需要在某个波段及模式下再与其做QSO。
奖状统计功能
图29 通联统计
LOGGER32可以自动统计你的一些通联数据，例如图29显示的DXCC国家、WAZ（40个CQ分区）、WAC（各大洲的通联）等统计数据，对奖状申请和检查自己的DX成绩特别方便。窗口下方也会有LOGGER32帮助您进行的奖项积分统计数据，并支持对QSL类型进行筛选统计的功能（如：看看通过LOTW方式确认的QSL中，DXCC积分达到了多少）。当然，你也可以把数据导出到EXCEL里，以便进一步分析。
传播预测
LOGGER32嵌入了一个著名的传播预测软件HAMCAP，正确输入当时通联双方的天线、功率和太阳黑子数SSN （ftp://ftp.ngdc.noaa.gov/STP/SOLAR_DATA/SUNSPOT_NUMBERS/sunSPOT.predict）、地磁参数K（http://www.swpc.noaa.gov/ftpdir/latest/DGD.txt）等数据后，就可以看到各波段的实时传播情况，如果输入一个你需要预测的时间，可以看到那时候的传播情况，还可以读出针对某个低点一天中各时段开通的波段情况。当然传播软件的准确性与软件的算法、考虑的因素有关，但通常比靠基本的传播理论知识去判断要准，使你有的放矢地选择时间去通联你需要的DX电台。在该功能嵌入LOGGER32之后，当你在录入窗口中输入一个电台呼号时，HAMCAP就能够标识出你的位置与该电台之间的传播线路，协助你判断此时与该电台之间是否存在传播。

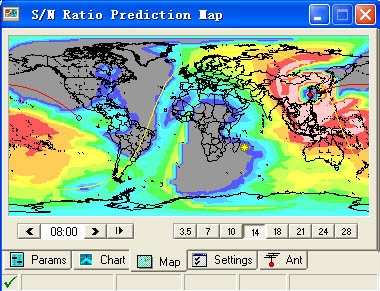

图30 当SSN为12时，UTC8:00，双方100w，18m高的DP天线
以宁波为中心14MHz的传播情况，色调“暖”：信号好
图31 条件同上，当天宁波对克里帕顿岛的分时段传播情况
信标
除了依靠传播知识和传播软件去判断波段的开通情况，还可以通过收听信标台的信号来判断传播情况，业余信标中比较著名的就是北加利福利亚DX基金NCDXF建立的全世界的信标体系：
图32 NCDXF信标地图

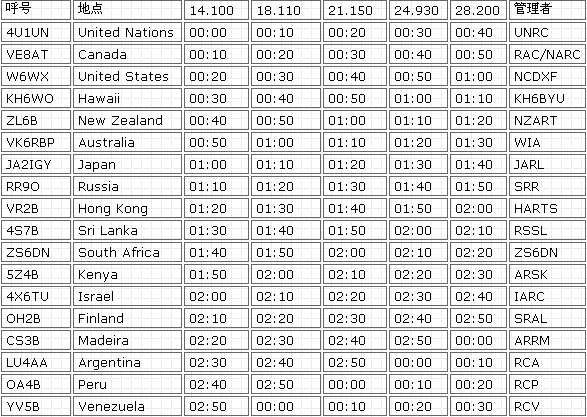

图32是LOGGER32集成的NCDXF信标显示软件，地图上的位置是NCDXF赞助IARU分布在世界各地的信标台的位置，红点的位置是当时正在发送信标的电台，西伯利亚的RR90（左边黄色高亮显示的呼号），频率是14.1兆。所有信标台都是TS-50的设备，CP-5直立天线，发送的信息是用100w的CW信号发送一次呼号，接着三个嗒，第一个嗒100w，第二个10w，第三个1w.表1标明了各呼号在所示的5个信标频率的发送时间（同一频率每三分钟一个循环，同一电台发送50秒，休息2分10秒），时间是由GPS控制的。
图34 NCDXF信标信息 LOGGER32可以实时显示信标位置和呼号，并驱动电台自动QSY到相应的信标频率上，你可以针对某个信标收听，也可以针对某个频率收听。
电台连接与控制功能
LOGGER32既然是一个用计算机来辅助通讯的软件，光使用以上这些功能，似乎也太简单了一点。该软件强大的电台连接控制功能，以及众多型号的电台支持能力，能让你的电台如虎添翼！（图34为LOGGER32的电台设置界面）。
图34 LOGGER32中的电台连接设置
电脑与电台建立连接之后，主界面中的数个窗口的信息又有了新的意义：在图28的4、5号窗口（DXSPOT，BAND MAP）中，使用鼠标左键单击这两个窗口中通过TELNET远程终端方式获取的DX台点信息，就可以直接将电台的频率及模式切换到该DX台点使用的频率及模式。同时，该台点的频率、模式及呼号也会被带入录入窗口，以便您在和对方通联之后，迅速录入该QSO，实现快速台点跟踪的目的，极大地降低了电台和软件的操作复杂度。
目前的版本还能够很好地支持SO2R（单操作员，双电台）功能，对于经常使用该模式参加比赛的操作员来说，也非常的实用。
CW、语音发送和数据通讯
这些都是计算机辅助通讯的内容，你可以在界面上设置好预先要发送的信息（语音部分还需要你自己事先录好音），通过F1-F12的功能键把对应的预设信息通过电台发送出去，对于CW和语音来说，这是个辅助手段，尤其是重复性的CQ信息的自动发送，可以使你省不少力，不过不要误解了，计算机能很好地代替你发送，但无法很好地代替你接收，收听的水平要靠多做QSO锻炼出来的。对于数据通讯来说本来就离不开计算机的参与接收和发送，LOGGER32提供了界面给你玩RTTY、PSK等流行的数据通讯方法。
在这里顺便提一下各种通讯模式的选择，不用说SSB语音的方式是你已经非常熟悉的工作模式了，有没有必要去学CW或深入到数据模式中呢？我认为是有必要的，尤其是CW通讯，它对信噪比的要求比较低，通常所需的功率只有SSB模式的十分之一，做DX的时候，有时传播比较差，CW可以完成SSB完成不了的通联，还有些DX台只用CW模式出现，如果你不会，那就意味着你放弃了通联新国家的机会。再说要进行DX通联，如果能通过二级考试，你就能在所有业余频段工作了，这是你需要学CW的另外一个理由。CW的学习并不难，需要的是你的决心。如果您感兴趣，还可以参考BA4ALC另一篇的文章：10句话学会CW http://user.qzone.qq.com/27076144?ptlang=2052.
关于数据通讯则要看你的兴趣了，有的HAM认为SSB、CW要玩好，需要更多的听力技巧，如果你不想花太多的功夫去提高技巧，那么RTTY和PSK方式是比较适合作为DX入门的，尤其是PSK模式，需要的信噪比比CW模式还低，非常适合QRP或者天线条件特别差的HAM做DX。
QSL信息查找
DX'er通常由于做的QSO比较多，所以卡片的任务也比较重，在常规的波段7MHz、14 MHz、21 MHz、28 MHz等BY的HAM已经不稀有了，有很多新国家需要你自己主动寄卡追。发达的互联网已经使现在的通联很少交换QSL信息了，最多就告诉你QRZ.COM或VIA BURO，意思是“我的QSL信息可以在 http://www.qrz.com 上查找，或者通过BURO传递”。大多数DX'er都会在网上录入自己的QSL信息，甚至还写一些跟他交换卡片的要点。但LOGGER32目前的版本中集成的QSL查找功能已经改为专为QRZ.COM注册用户提供服务的软件，对于国内的大部分未注册用户而言，就无法直接使用了。幸运的是，Rick Ellison（N2AMG）为大家开发了一个LOGGER32专用的的插件：QRZHTTPLookup，安装之后，经过简单设置，就能让普通用户也可以使用QRZ.COM的查询功能。在图7中显示的即为该查询功能的界面。自带的还支持在其他服务器上或在CALL BOOK光盘上查找。

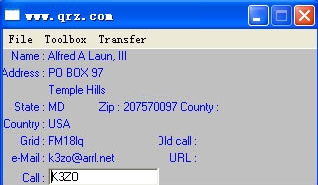

图35 通过LOGGER32查询K3ZO登录在QRZ.COM上的QSL信息
在此也谈一下QSL卡片交换的要点，通常的规则是回答CQ者先寄卡片，当然这不是必须的，不是每个QSO都需要寄卡，只有你觉得需要对方卡片的时候，你应该主动寄卡，除了通联卡片之外还需要附上一个写好自己地址的回邮信封，1张（如果你愿意，可更多）IRC或够对方回邮的美元（有的地方1美元够了，有的地方则需要2美元）。这是HAM交换QSL卡片的惯例，不要跟我讨论公平不公平，记住是你需要对方的卡片，对方有可能收卡量非常大，没有足够的时间写你的地址，也没有义务为他不需要的卡片付邮费。
此外，随着互联网应用的日趋成熟，电子手段的QSL确认也已经开始逐步流行。其中最出名的就数美国ARRL的LoTW（Log Book of The World，世界通联日志），以及eQSL.cc的eQSL方式。采用电子的确认方式，一来免去了邮寄及交换卡片的苦恼，只需双方都将日志上传至网站，网站就会自动为其进行QSL匹配与确认。而且，LoTW的确认方式是被广泛认可的，在你被确认的DXCC达到某个程度时，你就可以直接申请DXCC及WAS的奖状，而无需再将纸质的QSL确认卡片寄去作为凭证了！eQSL也有类似的功能，只是它是以eQSL出面颁发的各类奖状。
DX和IOTA新闻
作为一个DX'er，你还需要关注DX新闻，DX425 NEWS（http://www.425DXn.org/）是个比较著名的DX新闻邮件列表，主要是通过电子邮件列表发送的，但网页上也能访问到他每期的内容，他搜集了DX'er关心的稀有国家的最新操作信息，岛屿远征等也是他关注的内容，你可以浏览一下他的内容，从中筛选出自己需要的部分，根据自己实际情况做通联准备。LOGGER32里也集成了DX 425 NEWS和IOTA NEWS，根据你日志里通联情况和收卡情况用不同颜色提示哪些是你需要关心的，比邮件列表直接过来的更方便一些。图36为DX活动的显示窗口。

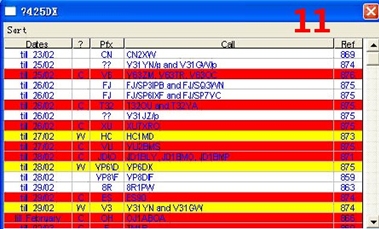

图36 DX425 新闻窗口
相关软件下载链接：
1、 LOGGER32下载页面（上方为升级包下载链接，下方为完整版下载链接）： http://www.logger32.net/program
2、 LOGGER32语言包下载页面（下方的BY文件即为中文汉化包，由BD4EP制作）：http://www.logger32.net/support.html
3、 QRZHTTPLookup下载页面（请下载QRZHTTPLookupFullInstall.zip，此为完整安装包）： http://www.n2amg.com/software/qrz-lookups-for-logger32/
|
