Dipolo corto para las bandas de 80 mts y 40 metros



DIPOLO 40/80 M.

Dipolo en "V" invertida para 7.080 mhz y 3.690 mhz.







Dipolo en "v" invertida para las bandas de 80 metros y 40 netros construido con alambre forrado no. 12.

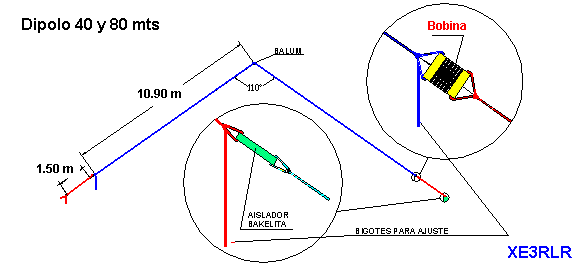

El dipolo lo montaremos lo más alto posible y formando las ramas un ángulo aproximadamente de 90 a 100 grados. El ajuste lo realizaremos alargando o acortando los bigotes, no es necesario cortar, basta con doblarlo sobre si mismo. Empezaremos por 40 m. donde podemos conseguir un perfecto ajuste en toda la banda. En 80 m. solo conseguiremos un buen ajuste (máximo 1:5 ROE) en un ancho de banda de aproximadamente 100 khz., ya según nuestras preferencias, y si no tenemos acoplador, centraremos el ajuste en una parte u otra de la banda.

1.5 mts cable no. 12 para completar el dipolo de para la banda de 80 mts . de sección, con recubrimiento aislante, con las longitudes especificadas en el dibujo. Para el ajuste dejaremos al final de cada rama un bigote de unos 60 cm. de longitud.

Dos aisladores de porcelana o baquelita para los extremos del dipolo.

Todas las conexiones se protegerán perfectamente con cualquier material aislante (silicon, cinta aislante, etc.). Para las bobinas da un buen resultado el tubo termo retráctil aplicado despues de barnizar las bobinas varias veces.





Matgeriales:

1 Balun 1:1

1 Tubo de pcv de 2" para conección central del dipolo y alojamiento del balun

2 Tramos de cable no. 12 de 11.30 mts de largo para formar el dipolo de 40 mts y sus bigotes de ajuste

2 tramos de cable no 12 de 2.00 mts para completar apendices de 80 mts y sus bigotes de ajuste

2 Aisladores de baquelita o material similar como aislante extremos de la antena

1 Juego de Tornillos y arandelas para fijar las conexiones de los cables





Construcción de las dos bobinas:

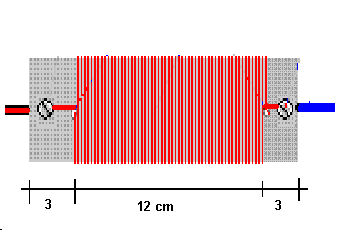

Las bobinas se construirán con dos tubos de PVC hidráulico RD26 de 2" de diámetro, con un diámetro exterior de 5.54 cm por 18 cm de longitud, en el cual se enrrollarán 78 vueltas de alambre magneto barnizado no. 18 de 1.024 mm de diámetro, las espiras irán juntas para formar un largo de bobina de 12 cm., es importante respetar los diámetros, largos, separaciónes, y calibres de los alambres y cables.La inductancia de cada bobina es de 126.15 uH.







Tabla de especificaciones de tubería de pvc hidráulica RD 26

Alambre de magneto para embobinar recubierto con barniz diélectrico



Tabla de diámetro de alambres de cobre esmaltado y calibre de los mismos



Tabla de pesos de alambres de cobre









ANTENA VERTICAL PARA 10, 15 Y 20 M.



Es esta una antena fácil de construir y de unas excelentes prestaciones.

Para montarla necesitaremos:

(1) 4 roscones de material plástico aislante, de 15 mm. de grueso y de 48 mm. de diámetro exterior y 28 mm. de diámetro interior. en dos de ellos practicaremos un orificio para pasar el extremo de las bobinas

(2) Tubo de aluminio de 31 cm. de longitud, de 50 mm. de diámetro exterior y 48 mm. de diámetro interior. Servirá de alojamiento a las bobinas.

(3) 2 tubos de PVC de 13 cm. de longitud, de 28 mm. de diámetro exterior y 23 mm. de diámetro interior. Sobre ellos se enrrollarán las bobinas.

(4) 2 tubos de aluminio de unos 17 cm. longitud y de 23 mm. de diámetro exterior, nos servirán de unión entre el soporte de las bobinas y el resto de la antena.

(5) Hilo de cobre (2 mm. diámetro) y de cáñamo (1 mm. de diámetro) para las bobinas.

(6) 1 tubo de aluminio de 2.50 m. de longitud y un diámetro de 30 mm.

(7) 1 tubo de aluminio de 78 cm. y entre 16 y 20 mm. de diámetro.

(8) Radiales de hilo rígido de cobre de 2 mm, con recubrimiento aislante.

2,65 m. para la banda de 10 m.

3,50 m. para 15 m.

5,37 para 20 m.

(9) 2 garras-abrazadera, para sujetar la antena al mástil, a una de ellas se sujetarán los radiales.

(10) Placa de bakelita (18 x 24 cm.), que sirve de soporte a la antena y además la aisla del mástil

(11) 3 aisladores de bakelita u otro material aislante para los radiales.



Montaje de las bobinas

Necesitaremos dos bobinas(5) una para 15 m. de 14 espiras y otra para 20 m. de 24 espiras, estas se separarán entre sí 1 mm. para ello nos ayudaremos con una cuerda(5) de cáñamo u otro material aislante que tenga 1 mm. de diámetro. Para conseguir un buen ajuste de las bobinas sobre el tubo de PVC las enrrollaremos previamente sobre un tubo 2 ó 3 mm. más delgado, daremos dos o tres vueltas más de manera que cuando se sitúen en el tubo definitivo(3) queden con las espiras necesarias (14 y 24).

Introduciremos para cada bobina en el interior del tubo de PVC(3) el tubo de aluminio(4), este debe sobresalir exactamente 14 mm. Practicaremos un orificio para un tornillo roscachapa que comunicará eléctricamente un extremo de la bobina con el tubo de aluminio(4). Seguiremos pegando los roscones(1) al tubo de PVC, los que no tienen orificio los pegaremos en el lado del tornillo roscachapa y los que tienen orificio en el otro lado, pasando por este orificio el otro extremo de la bobina (ver dibujo).

Ya solo queda ensamblar las bobinas en el tubo de aluminio(2) que les sirve alojamiento, las fijaremos a este tubo mediante uno o dos tornillos de rosca chapa que unan el tubo de aluminio con el roscón, a uno de estos tornillos fijaremos el otro extremo de la bobina para que haya continuidad eléctrica. Los tornillos se fijarán sobre los roscones procurando que nunca alcancen los tubos de aluminio interiores(4). Como remate sellaremos con silicona tanto los orificios de los roscones y la junta con el tubo de aluminio(2). Puede protegerse la parte superior del conjunto con el tapón de un aerosol que se adapte a las medidas del tubo(2) de aluminio.

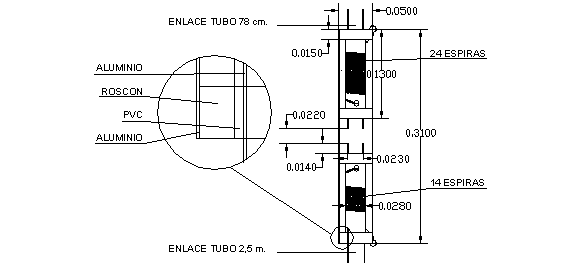

ATENCION, es muy importante respetar las distancias, especificadas en el dibujo, entre los extremos de los tubos de alumino(4) 22mm. y la parte que sobresale de este tubo 14 mm., de esto depende en gran medida el buen rendimiento de la antena.

Enlazamos al alojamiento de las bobinas el tubo de 78 cm.(7) por el lado de la bobina de 20 m. a este tubo le colocaremos un tapón en el otro extremo, y por el lado de la bobina de 15 m. embutimos el tubo de 2.5 m. (6), la unión de ambos tubos la podemos hacer con tornillos pasantes o de roscachapa.

Fijamos el tubo de aluminio(6) a la placa de bakelita(10) con tornillos pasantes y colocamos las garras abrazadera (ver dibujo). Ya solo queda conectar el cable de alimentación, el vivo lo fijaremos a la base del tubo de aluminio(6) mediante un tornillo roscachapa y la malla la soldaremos a una de las garras.

Se logra un ajuste perfecto en las tres bandas, acortando o alargando los radiales. La apertura de estos y su disposición también influye en el ajuste.
