Lineas de alimentación bifilares o abiertas
















la fórmula simplificada del cálculo de impedancia para dos conductores desnudos con dieléctrico de aire, que nos dará un valor bastante aceptable a los fines prácticos.

Z = 276 log b/a

donde: b es la distancia de centro a centro entre conductores y a es el radio del conductor No importa en qué unidades estén expresados, siempre que sea la misma para a y b ademas de que b sea 10 o mas veces mayor que a



linea de transmisión bifilar con dos conductores separados por un diélectrico. una distancia b



Tabla para construir lineas biflares con diferentes impedancias, dámetros y separaciones usando como dieléctrico el aire.

Dentro de la literatura amateur se describen varias formas y elementos para realizar los separadores. De éstas habrá que definir primero si se prefiere que la línea ofrezca la menor resistencia a la acción del viento, optando en dicho caso por separadores prismáticos o cilíndricos de diámetros entre 4 y 8 mm. Cuanto más gruesos sean estos diámetros, la resistencia al viento será mayor y el efecto de fatiga terminará rompiendo antes la línea balanceada. Si la resistencia al paso del aire no es un problema, se pueden de colocar plaquetas o tablillas plásticas con lo que se consigue una mayor rigidez y prolijidad en la construcción, aunque el peso aumenta bastante. Además de la acción del viento, también es de considerar la acción de la nieve, si es que pudiera presentarse en la zona a instalar y la lluvia, que aunque poco, puede modificar la impedancia de la línea al mojarla. De las ya mencionadas formas que se encuentran descriptas en notas y artículos, no realicé ninguna (de haberlo hecho, cuál sería el objeto de reescribir el procedimiento? ) porque la mayoría terminaba por atar los conductores a los aisladores con trozos de alambre, precintos o en el mejor de los casos pegándolos, lo cual no me terminaba de convencer. Los elementos usados son casi siempre acrílico, plástico y en algunas ocasiones caños de PVC y las formas varían de barras cilíndricas o prismáticas a placas o tablillas rectangulares

La impedancia aumenta ( cuando aumenta b, o cuando disminuye a, y tambien cuando Er es = 1 ).



Fórmula para calcular la impedancia de una linea bifilar con aislamiento de aire

Variación del voltaje con respecto al diélectrico

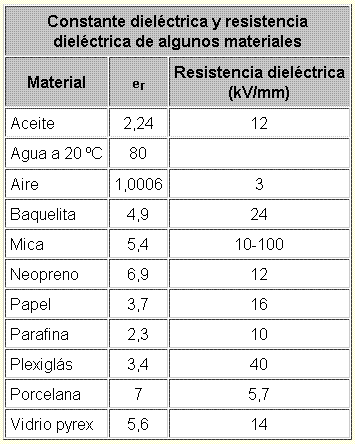

Constantes diélectrica de algunos materiales



Calculadora on line de linea bifilares
