2 ANTENAS PARA BANDA CIVIL

para la radio experimentación en 27.305 Mhz. Banda de 11 metros





ANTENA 4LY11M


La  Antena de Banda civil BC4YRN  es un modelo de antena para 27.305 mhz. banda de 11 mts. Con ella podrás lograr buenos comunicados desde tu estación fija con otra móvil o fija, usando un rotor.

Ahora bien antes de usarla asegurate de ajustar la abrazadera que une el elemento excitado con el gamma mach para ponerla a un mínimo de ROE   de acuerdo a la frecuencia de 11mts. que  quieras usar.

El gamma match: Se fabricará con un tubo de aluminio de 1/2"  y dentro del miso se introducirá un pedazo de coaxial RG8 de 79 cm., al cual se le eliminará el forro y la malla quedando únicamente el forro que protege al cable del centro para producir un aislamiento entre el tubo de aluminio y el cable que va soldado al conector previamente fijado en el boom de la antena direccional , cerca del elemento excitado respetando las longitudes y detalles que a continuación menciono para ajustar la ROE (relación de ondas estacionarias). La separación entre el  gamma y el elemento excitado es de 5 cm.

El diámetro de los elementos va ir disminuyendo de 5/8" A 1/2" en partes iguales.

MODELO BC4YRN

Elemento

Dimensiones Separación
Frecuencias Mhz. 27.305 mhz. Boom

5.71  m x 3.8cm x 5 cm.

VSWR 1.2 a 1 Reflector 5.624 m  x 5/8" diám.
Forward Gain dBi. 14.7 dBi Elemento excitado 5.24   m  x 5/8" diám.
 2.250 m
Front to back  dB 22 dB Director 1 5.016 m. x 5/8" diám.
 1.279 m.
Acoplamiento por Gamma Match Director 2 4.944 m  x 5/8" diám.
1.985  m
Longitud del Gamma 79 cm
Distancia al shunt 59 cm
Material usado Aluminio Natural Powerating, watt 1000 watts.



Diseño de Gamma para

Antenas direccionales

Software  .xls

Aquì Bajas el archivo para diseño del gamma mach



Video de antena vertical tipo J para CB 11 metros

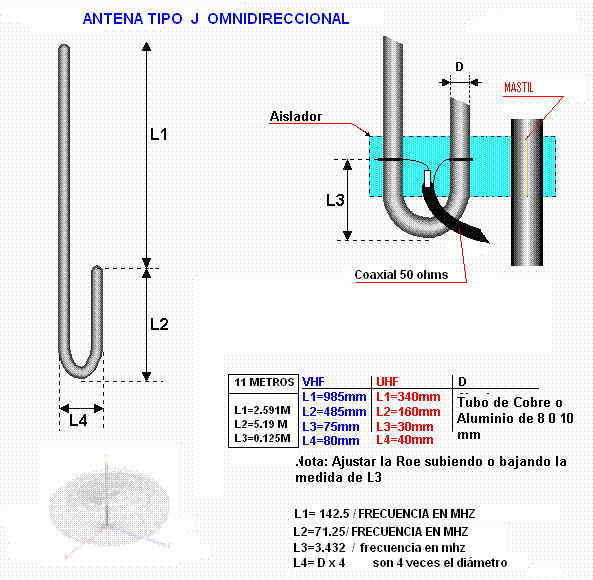

Medidas de antena tipo J para 11 metros BC, y VHF Y UHF

Las estacionarias se pueden ajustar cambiando la longitud L3, subiendo o bajando el punto de alimentación
